波動スイッチ DS-059シリーズ

カタログ

通常単価(税別): 208円

税込単価: 229円

通常出荷日：在庫品1日目当日出荷可能

スナップイン対応の波動スイッチ。【特長】・デザイン性の高い、丸型波動スイッチ。【用途】・用途多彩。

よく一緒に見られています

ミヤマ電器

通常出荷日：在庫品1日目

DS-059K-ON-K

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

DS-059K-ON-Kの仕様・寸法情報

形状

丸型

取付穴

φ20

接点構成(トグル、ロッカ)

SPST

端子形状

タブ端子

寸法奥行(mm)

26.35

電流容量 AC125Vの時(A)

電流容量 AC250Vの時(A)

操作部表示

ON-OFF表示

ツマミ色

黒

パネル板厚(Max)(mm)

2.5

パネル板厚（Min)(mm)

1.0

商品情報
型番リスト
詳細情報
カタログ

商品情報

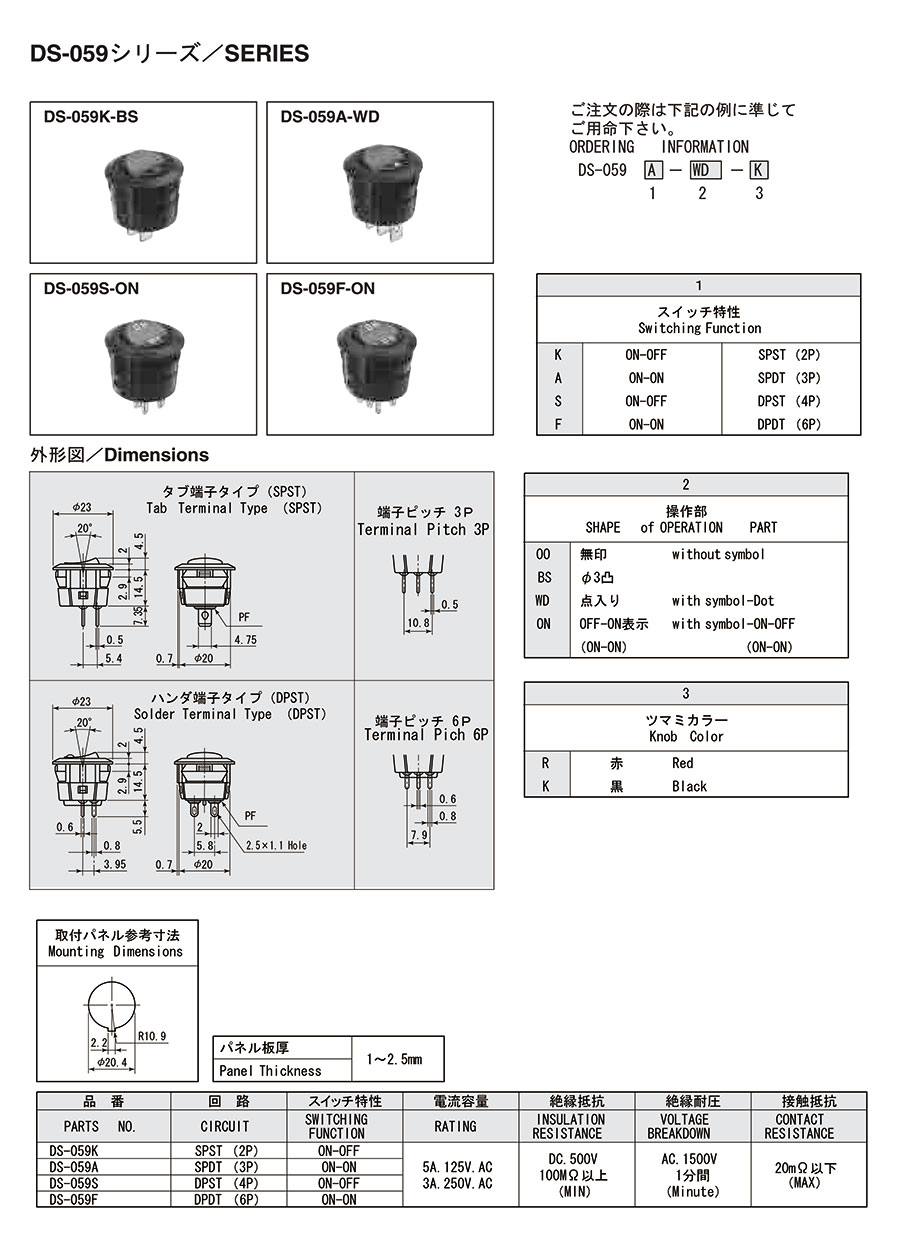

DS-059シリーズ

品番	回路	スイッチ特性	電流容量	絶縁抵抗	絶縁耐圧	接触抵抗
PARTS NO.	CIRCUIT	SWITCHING FUNCTION	RATING	INSULATION RESISTANCE	VOLTAGE BREAKDOWN	CONTACT RESISTANCE
DS-059K	SPST(2P)	ON-OFF	5A.125V.AC 3A.250V.AC	DC.500V 100MΩ以上 (MIN)	AC.1500V 1分間 (Minute)	20mΩ以下 (MAX)

外形図

タブ端子タイプ(SPST)外形図

取付パネル参考寸法

製品仕様

1
スイッチ特性 Switching Function
K	ON-OFF	SPST(2P)

2
操作部 SHAPE of OPERATION PART
WD ON	点入り OFF-ON表示 (ON-ON)	withsymbol-Dot withsymbol-ON-OFF (ON-ON)

3
ツマミカラー Knob Color
R K	赤黒	Red Black

Panel Thickness	1～2.5mm
パネル板厚	1～2.5mm

型番リスト

表示件数

型番

DS-059K-ON-K

操作部表示	ツマミ色	最小発注数量

ON-OFF表示

黒

1個

通常単価(税別) (税込単価)	通常出荷日

208円

( 229円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

スナップイン対応の波動スイッチ。
【特長】
・デザイン性の高い、丸型波動スイッチ。
【用途】
・用途多彩。

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

波動スイッチ DS-059シリーズの型番DS-059K-ON-Kのページです。型番DS-059K-ON-Kに関する仕様情報を記載しております。
