ACアウトレット AC-1シリーズ
- 通常単価(税別)
- 457円～1,900円
- 税込単価
- 503円～2,090円
通常出荷日：在庫品1日目当日出荷可能
日本国内向け2ピンアウトレットACコンセント。【特長】・熱硬化性成形の為、熱に強い。【用途】・電源部分...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
AC-1B
AC-1Bの外観
外形図
取付穴参考図
- 定格：6A 125V
- 接触抵抗：30mΩ以下のこと
- 絶縁抵抗：DC500Vにおいて100MΩ以上のこと
- 耐電圧：AC1,000Vにおいて1分間異常がないこと
AC-1C
AC-1Cの外観
外形図
取付穴参考図
- 定格：6A 125V
- 接触抵抗：30mΩ以下のこと
- 絶縁抵抗：DC500Vにおいて100MΩ以上のこと
- 耐電圧：AC2,000Vにおいて1分間異常がないこと
AC-1G
AC-1Gの外観
外形図
取付穴参考図
- 定格：15A 125V
- 接触抵抗：30mΩ以下のこと
- 絶縁抵抗：DC500Vにおいて100MΩ以上のこと
- 耐電圧：AC1,000Vにおいて1分間異常がないこと
- ※ 上記以外の型番についてはカタログをご参照ください。
開発秘話
お客様のニーズに応えるべく、多種多様の用途に合うよう金型から社内一貫生産方式で商品開発を進めています。
詳細情報
基本情報
日本国内向け2ピンアウトレットACコンセント。
【特長】
・熱硬化性成形の為、熱に強い。
【用途】
・電源部分に便利。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

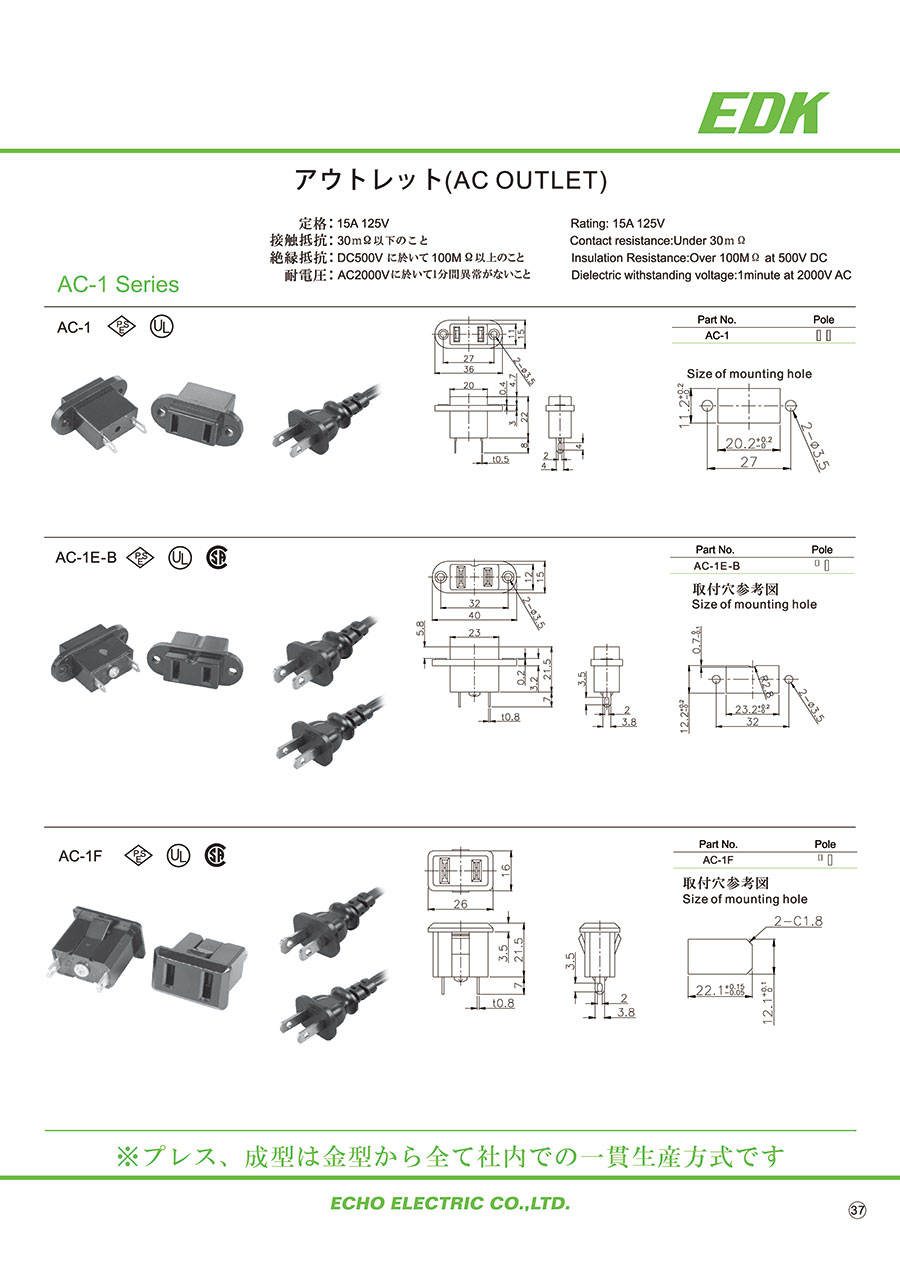

カタログ
商品担当おすすめ
ACアウトレット AC-1シリーズのレビュー
機器へのＡＣアウトレットの取付け
4
4.02020/04/30
昔からのＡＣアウトレットでPSE取得ですから安心して使用できます。
取付け方法もはめ込みやビス止めが選べるので最適な物が...もっと読む
0人が参考にしています。
ＡＣ出力のコンセント部分
4
4.02020/03/10
簡易タイマーを作成した時のＡＣ出力部に使用しました。はめ込みタイプに比べ、ネジ止めなのでガタが無くしっかりとしました。
0人が参考にしています。
AC出力口として
5
5.02020/03/03
回路のAC出力部に使用した。これまで自作コンセント用パーツを使っていたが、すっきりおさまるようになった。微妙なタイプの違...もっと読む
0人が参考にしています。
ヒーター関係の機械部品として使用
3
3.02018/05/30
ヒーター関係の機械部品として使用しています。他にも探してみましたが取り付けの関係でこちらを選定しました。ヒーターなので熱...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q各種安全規格証明書の発行依頼はどの様に依頼したらよいですか？
A
本ページの下にございます「技術サポート窓口」の「お問合せフォーム」からご依頼下さい。メール添付にてPDFデータで証明書をお送りいたします。各メーカ様からの入手に時間がかかる場合がございますのであらかじめご了承をお願い致します。
Q製品保証はどれくらいですか？
A
未開封の状態で1年間です。
