住電ＨＳＴケーブル(旧:住電日立)

600V HIV LF 2種ビニル絶縁電線

Name: 600V HIV LF 2種ビニル絶縁電線
Brand: 住電ＨＳＴケーブル(旧:住電日立)
SKU: 222000562739
Rating: 4 (2 reviews)

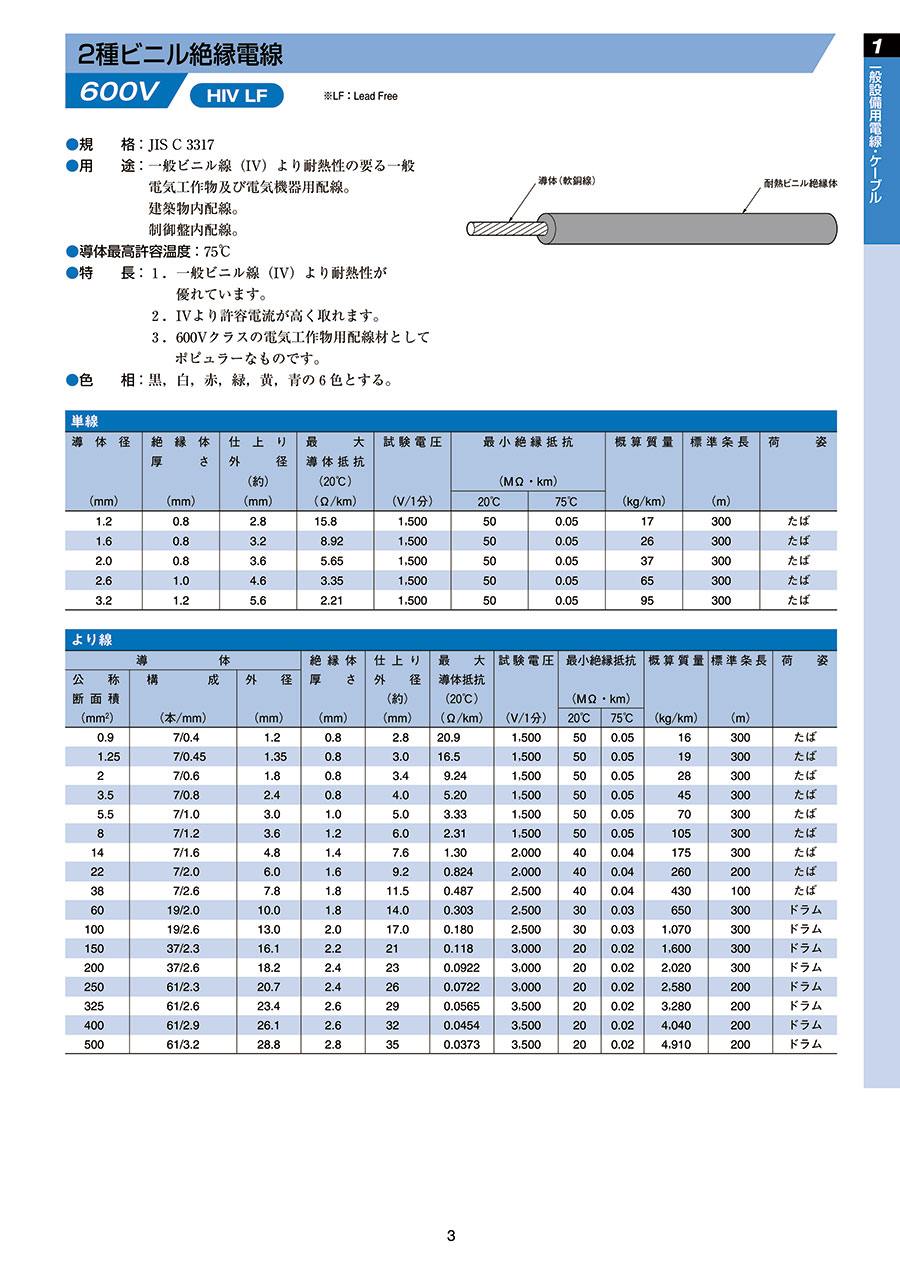

カタログ

通常単価(税別): 4,923円～86,625円

税込単価: 5,415円～95,288円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

耐熱性の要る一般的な電気工作物及び電気機器用配線に使用する電力ケーブル。【特長】・規格：JIS C 3...

詳細を確認

44.0

2026年4月以降、3.5SQ以下の製品の段ボール箱梱包を順次在庫なくなり次第終了とし、シュリンク包装とさせていただきます。
また、2026年7月より3.5SQ以下の包装資材（シュリンクフィルム）が順次在庫なくなり次第、厚み増（ノンスリップフィルム）とさせていただきます。

未確定：候補が42型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特徴詳細

600V HIV LF 2種ビニル絶縁電線の構造図と寸法

600V HIV LF 2種ビニル絶縁電線の構造図

より線

導体			絶縁体厚さ（mm）	仕上り外径（約）（mm）	最大導体抵抗（20℃）（Ω/km）	試験電圧（V/1分）	最小絶縁抵抗（MΩ・km）		概算質量（kg/km）	標準条長（m）	荷姿	許容電流周囲温度30℃ （A）
公称断面積（mm²）	構成（本/mm）	外径（mm）					最小絶縁抵抗（MΩ・km）
公称断面積（mm²）	構成（本/mm）	外径（mm）					20℃	75℃
1.25	7/0.45	1.35	0.8	3.0	16.5	1,500	50	0.05	19	300	たば	（23）
2	7/0.6	1.8	0.8	3.4	9.24	1,500	50	0.05	28	300	たば	33
3.5	7/0.8	2.4	0.8	4.0	5.20	1,500	50	0.05	45	300	たば	45
5.5	7/1.0	3.0	1.0	5.0	3.33	1,500	50	0.05	70	300	たば	59
8	7/1.2	3.6	1.2	6.0	2.31	1,500	50	0.05	105	300	たば	74
14	7/1.6	4.8	1.4	7.6	1.30	2,000	40	0.04	175	300	たば	107

※ 許容電流は内線規程による。
※ 直径1.2mm以下及び断面積1.25mm²以下の電線は、一般的には配線に使用する電線として認められていない。したがって（　）内の数値は参考に示したものである。

型番リスト

表示件数

型番

導体断面積

(mm2)

絶縁体色

全長

(m)

仕上がり外径

(mm)

内部導体構成（素線数/素線径）

(本数/mm)

内部導体外径

(mm)

絶縁体厚さ

(mm)

RoHS2（10物質）?

最小発注数量

1.25	青	300	3	7/0.45	1.35	0.8	対応	1個
1.25	赤	300	3	7/0.45	1.35	0.8	対応	1個
1.25	黄	10	3	7/0.45	1.35	0.8	非対応	1個
1.25	黄	50	3	7/0.45	1.35	0.8	非対応	1個
1.25	黄	100	3	7/0.45	1.35	0.8	非対応	1個
1.25	黄	300	3	7/0.45	1.35	0.8	非対応	1個
1.25	黒	300	3	7/0.45	1.35	0.8	対応	1個
1.25	白	300	3	7/0.45	1.35	0.8	対応	1個
1.25	緑	300	3	7/0.45	1.35	0.8	対応	1個
2.0	青	300	3.4	7/0.6	1.8	0.8	対応	1個
2.0	赤	300	3.4	7/0.6	1.8	0.8	対応	1個
2.0	黄	10	3.4	7/0.6	1.8	0.8	非対応	1個
2.0	黄	50	3.4	7/0.6	1.8	0.8	非対応	1個
2.0	黄	100	3.4	7/0.6	1.8	0.8	非対応	1個
2.0	黄	300	3.4	7/0.6	1.8	0.8	非対応	1個
2.0	黒	300	3.4	7/0.6	1.8	0.8	対応	1個
2.0	白	300	3.4	7/0.6	1.8	0.8	対応	1個
2.0	緑	300	3.4	7/0.6	1.8	0.8	対応	1個
3.5	青	300	4	7/0.8	2.4	0.8	対応	1個
3.5	赤	300	4	7/0.8	2.4	0.8	対応	1個
3.5	黄	300	4	7/0.8	2.4	0.8	対応	1個
3.5	黒	300	4	7/0.8	2.4	0.8	対応	1個
3.5	白	300	4	7/0.8	2.4	0.8	対応	1個
3.5	緑	300	4	7/0.8	2.4	0.8	対応	1個
5.5	青	300	5	7/1.0	3	1	対応	1個
5.5	赤	300	5	7/1.0	3	1	対応	1個
5.5	黄	300	5	7/1.0	3	1	対応	1個
5.5	黒	300	5	7/1.0	3	1	対応	1個
5.5	白	300	5	7/1.0	3	1	対応	1個
5.5	緑	300	5	7/1.0	3	1	対応	1個
8.0	青	100	6	7/1.2	3.6	1.2	対応	1個
8.0	赤	100	6	7/1.2	3.6	1.2	対応	1個
8.0	黄	100	6	7/1.2	3.6	1.2	対応	1個
8.0	黒	100	6	7/1.2	3.6	1.2	対応	1個
8.0	白	100	6	7/1.2	3.6	1.2	対応	1個
8.0	緑	100	6	7/1.2	3.6	1.2	対応	1個
14.0	青	100	7.6	7/1.6	4.8	1.4	対応	1個
14.0	赤	100	7.6	7/1.6	4.8	1.4	対応	1個
14.0	黄	100	7.6	7/1.6	4.8	1.4	対応	1個
14.0	黒	100	7.6	7/1.6	4.8	1.4	対応	1個
14.0	白	100	7.6	7/1.6	4.8	1.4	対応	1個
14.0	緑	100	7.6	7/1.6	4.8	1.4	対応	1個

通常単価(税別) (税込単価)	通常出荷日

27,429円 ( 30,172円 )	5日目
27,429円 ( 30,172円 )	5日目
4,923円 ( 5,415円 )	在庫品1日目当日出荷可能
10,500円 ( 11,550円 )	在庫品1日目当日出荷可能
15,271円 ( 16,798円 )	在庫品1日目当日出荷可能
27,429円 ( 30,172円 )	在庫品1日目当日出荷可能
27,429円 ( 30,172円 )	5日目
27,429円 ( 30,172円 )	5日目
27,429円 ( 30,172円 )	5日目
43,715円 ( 48,087円 )	5日目
43,715円 ( 48,087円 )	5日目
5,368円 ( 5,905円 )	在庫品1日目当日出荷可能
11,731円 ( 12,904円 )	在庫品1日目当日出荷可能
18,047円 ( 19,852円 )	在庫品1日目当日出荷可能
43,715円 ( 48,087円 )	在庫品1日目当日出荷可能
43,715円 ( 48,087円 )	5日目
43,715円 ( 48,087円 )	5日目
43,715円 ( 48,087円 )	5日目
57,000円 ( 62,700円 )	5日目
57,000円 ( 62,700円 )	5日目
57,000円 ( 62,700円 )	5日目
57,000円 ( 62,700円 )	5日目
57,000円 ( 62,700円 )	5日目
57,000円 ( 62,700円 )	5日目
86,625円 ( 95,288円 )	5日目
86,625円 ( 95,288円 )	5日目
86,625円 ( 95,288円 )	5日目
86,625円 ( 95,288円 )	5日目
86,625円 ( 95,288円 )	5日目
86,625円 ( 95,288円 )	5日目
43,896円 ( 48,286円 )	5日目
43,896円 ( 48,286円 )	5日目
43,896円 ( 48,286円 )	5日目
43,896円 ( 48,286円 )	5日目
43,896円 ( 48,286円 )	5日目
43,896円 ( 48,286円 )	5日目
76,165円 ( 83,782円 )	5日目
76,165円 ( 83,782円 )	5日目
76,165円 ( 83,782円 )	5日目
76,165円 ( 83,782円 )	5日目
76,165円 ( 83,782円 )	5日目
76,165円 ( 83,782円 )	5日目

詳細情報

基本情報

基本情報

耐熱性の要る一般的な電気工作物及び電気機器用配線に使用する電力ケーブル。
【特長】
・規格：JIS C 3317。
・IVより許容電流が高く取れます。
・一般ビニル線（IV）より耐熱性が優れています。
・600Vクラスの電気工作物用配線材として最もポピュラーなものです。
・導体最高許容温度：75℃。
・色相：黒・白・赤・青・緑・黄の6色。
【用途】
・一般ビニル線（IV）より耐熱性の要る一般電気工作物及び電気機器用配線。
・建築物内配線。
・制御盤内配線。

ご注意

2026年4月以降、3.5SQ以下の製品の段ボール箱梱包を順次在庫なくなり次第終了とし、シュリンク包装とさせていただきます。
また、2026年7月より3.5SQ以下の包装資材（シュリンクフィルム）が順次在庫なくなり次第、厚み増（ノンスリップフィルム）とさせていただきます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300RCM CM（UL LISTED規格・NEPA対応）小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

600V HIV LF 2種ビニル絶縁電線のレビュー

4平均満足度：4.02件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

受電設備装置に使用しています

満足度：4.02022/09/07

設計を含めて製作している受電設備装置の装置内の電源回路にこの商品を使用しています。販売単位が300Mでばら売りしている所...もっと読む

0人が参考にしています。

制御盤の改造

満足度：4.02022/05/24

現地で至急制御盤の改造が必要になりました、即納で助かります。

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

QIVとHIVの違いはどのようなものですか。

HIV電線は二種ビニル絶縁電線と呼ばれ、IV電線よりも耐熱性能があり、許容電流を20％程度大きく確保でき、周囲温度が高くても正常な送電を行うことができるビニル絶縁電線です。HIV電線はシースで保護がありませんので、電線管等に収容が必要となります。
