阪神電線

MRC UL2501-SB 600Vシールド付き可動電源用ケーブル

カタログ

通常単価(税別): 1,925円～329,470円

税込単価: 2,118円～362,417円

通常出荷日：1日目一部当日出荷可能

【特長】・UL規格、CSA規格対応の可動部用ケーブルです・主に機器内・機器間配線用ケーブルとしてお使い...

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・MRC6SB-AWG18-6-(長さ) ・VCT-531BXS 6X0.75SQ-（長さ）
※代替品シリーズ工業自動化ケーブル VCT531BXSシリーズ（シールド付）から仕様差異をご確認ください。
6芯以上からナンバリングになります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

通常出荷日：1 日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が700型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

<　主な仕様　>

シース色　：　ブラック
取得規格　：　ULAWM2501/CSA
定格電圧　：　600V
使用温度範囲　：　-20～105℃
難燃性　　：　VW-1
曲げ半径　：　仕上り外径　×　6（固定部）
（ｍｍ）　　　仕上り外径　×　6（可動部）
※推奨値であり保証値ではございません

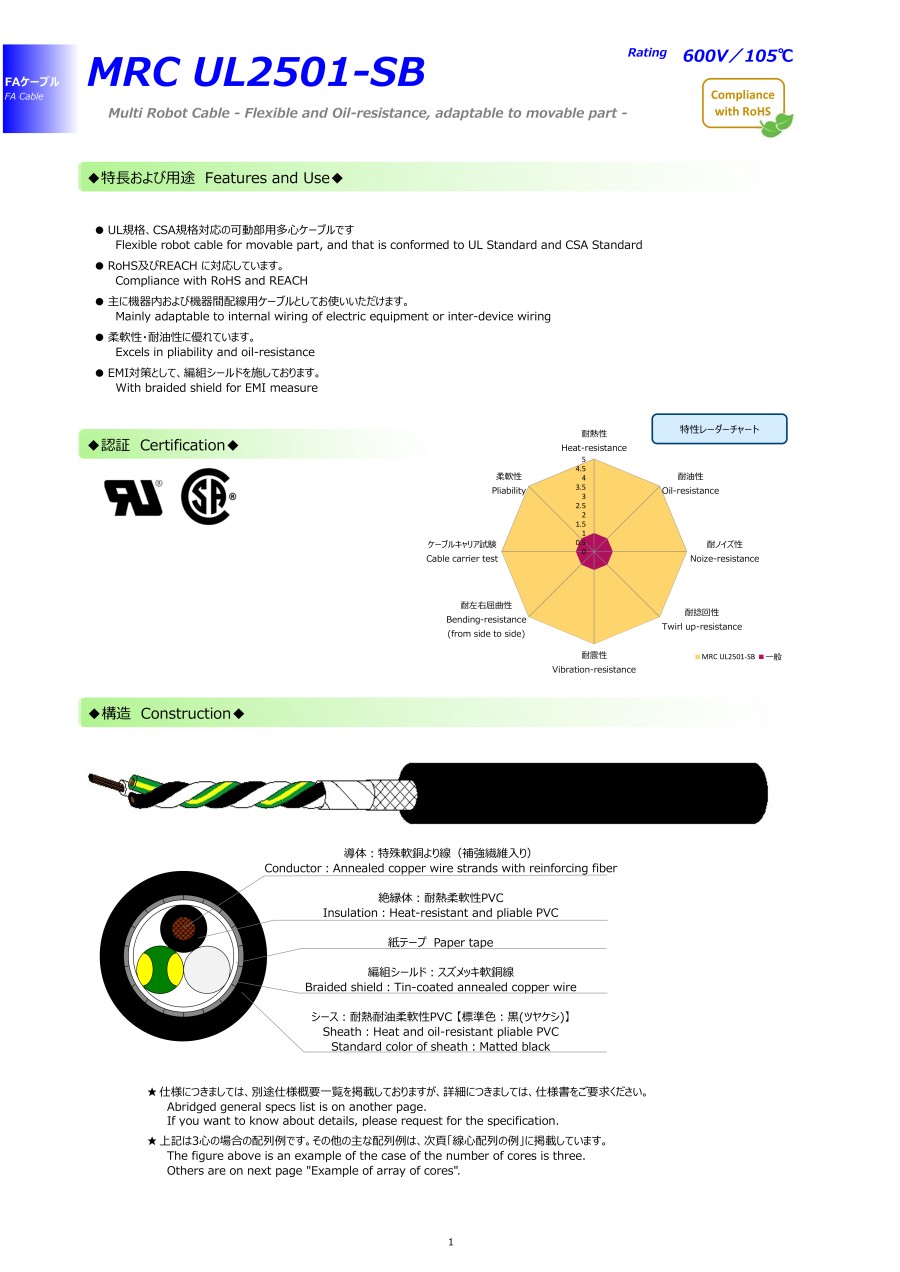

商品特徴詳細

UL規格、CSA規格対応の可動部用ケーブル
主に機器内・機器間配線用ケーブルとして使用可能
柔軟性、耐油性に優れる
EMI対策として、編組シールドを施している

★仕様につきましては、別途仕様概要一覧を掲載しておりますが、詳細につきましては、仕様書をご要求ください。
★上記は3心の場合の配列例です。その他の主な配列例は、次頁「線心配列の例」に掲載しています。

規格表

線心数	導体			絶縁体		シース		電気特性				概算質量 kg/km
線心数	サイズ	標準構成（本/mm）	外径 mm	厚さ mm	外径 mm	厚さ mm	外径 mm	導体抵抗（20℃） Ω/km	絶縁抵抗（20℃） MΩ･km	耐電圧 V/min	許容電流（30℃） A	概算質量 kg/km
2	18AWG	6/28/0.08	1.3	0.85	3.0	1.7	10.1	25.3	50	2000	14.1	129
3						1.7	10.6				12.0	149
4						1.7	11.4				10.7	178
6						1.7	13.2				9.5	242
2	16AWG	6/44/0.08	1.7	0.85	3.4	1.7	10.9	16.1	50	2000	18.5	154
3						1.7	11.5				15.6	183
4						1.7	12.4				14.2	219
6						1.7	14.5				12.6	305

許容電流値は周囲温度30℃の値となる。
シースの標準色は黒色（艶消し）となる。
※ミスミ取り扱いない製品です。

型番リスト

表示件数

...

型番

MRC-2501SB-16AWG-2-10

MRC-2501SB-16AWG-2-11

MRC-2501SB-16AWG-2-12

MRC-2501SB-16AWG-2-13

MRC-2501SB-16AWG-2-14

MRC-2501SB-16AWG-2-15

MRC-2501SB-16AWG-2-16

MRC-2501SB-16AWG-2-17

MRC-2501SB-16AWG-2-18

MRC-2501SB-16AWG-2-19

MRC-2501SB-16AWG-2-20

MRC-2501SB-16AWG-2-21

MRC-2501SB-16AWG-2-22

MRC-2501SB-16AWG-2-23

MRC-2501SB-16AWG-2-24

MRC-2501SB-16AWG-2-25

MRC-2501SB-16AWG-2-26

MRC-2501SB-16AWG-2-27

MRC-2501SB-16AWG-2-28

MRC-2501SB-16AWG-2-29

MRC-2501SB-16AWG-2-30

MRC-2501SB-16AWG-2-31

MRC-2501SB-16AWG-2-32

MRC-2501SB-16AWG-2-33

MRC-2501SB-16AWG-2-34

MRC-2501SB-16AWG-2-35

MRC-2501SB-16AWG-2-36

MRC-2501SB-16AWG-2-37

MRC-2501SB-16AWG-2-38

MRC-2501SB-16AWG-2-39

MRC-2501SB-16AWG-2-40

MRC-2501SB-16AWG-2-41

MRC-2501SB-16AWG-2-42

MRC-2501SB-16AWG-2-43

MRC-2501SB-16AWG-2-44

MRC-2501SB-16AWG-2-45

MRC-2501SB-16AWG-2-46

MRC-2501SB-16AWG-2-47

MRC-2501SB-16AWG-2-48

MRC-2501SB-16AWG-2-49

MRC-2501SB-16AWG-2-50

MRC-2501SB-16AWG-2-51

MRC-2501SB-16AWG-2-52

MRC-2501SB-16AWG-2-53

MRC-2501SB-16AWG-2-54

MRC-2501SB-16AWG-2-55

MRC-2501SB-16AWG-2-56

MRC-2501SB-16AWG-2-57

MRC-2501SB-16AWG-2-58

MRC-2501SB-16AWG-2-59

MRC-2501SB-16AWG-2-60

芯数

(芯)

AWGサイズ

(AWG)

導体断面積

(mm²)

仕上り外径

(mm)

全長

(m)

アース線

RoHS2（10物質）?

最小発注数量

2	[17～16] 16	1.25	10.9	1	なし	対応	1個
2	[17～16] 16	1.25	10.9	2	なし	対応	1個
2	[17～16] 16	1.25	10.9	3	なし	対応	1個
2	[17～16] 16	1.25	10.9	4	なし	対応	1個
2	[17～16] 16	1.25	10.9	5	なし	対応	1個
2	[17～16] 16	1.25	10.9	6	なし	対応	1個
2	[17～16] 16	1.25	10.9	7	なし	対応	1個
2	[17～16] 16	1.25	10.9	8	なし	対応	1個
2	[17～16] 16	1.25	10.9	9	なし	対応	1個
2	[17～16] 16	1.25	10.9	10	なし	対応	1個
2	[17～16] 16	1.25	10.9	11	なし	対応	1個
2	[17～16] 16	1.25	10.9	12	なし	対応	1個
2	[17～16] 16	1.25	10.9	13	なし	対応	1個
2	[17～16] 16	1.25	10.9	14	なし	対応	1個
2	[17～16] 16	1.25	10.9	15	なし	対応	1個
2	[17～16] 16	1.25	10.9	16	なし	対応	1個
2	[17～16] 16	1.25	10.9	17	なし	対応	1個
2	[17～16] 16	1.25	10.9	18	なし	対応	1個
2	[17～16] 16	1.25	10.9	19	なし	対応	1個
2	[17～16] 16	1.25	10.9	20	なし	対応	1個
2	[17～16] 16	1.25	10.9	21	なし	対応	1個
2	[17～16] 16	1.25	10.9	22	なし	対応	1個
2	[17～16] 16	1.25	10.9	23	なし	対応	1個
2	[17～16] 16	1.25	10.9	24	なし	対応	1個
2	[17～16] 16	1.25	10.9	25	なし	対応	1個
2	[17～16] 16	1.25	10.9	26	なし	対応	1個
2	[17～16] 16	1.25	10.9	27	なし	対応	1個
2	[17～16] 16	1.25	10.9	28	なし	対応	1個
2	[17～16] 16	1.25	10.9	29	なし	対応	1個
2	[17～16] 16	1.25	10.9	30	なし	対応	1個
2	[17～16] 16	1.25	10.9	31	なし	対応	1個
2	[17～16] 16	1.25	10.9	32	なし	対応	1個
2	[17～16] 16	1.25	10.9	33	なし	対応	1個
2	[17～16] 16	1.25	10.9	34	なし	対応	1個
2	[17～16] 16	1.25	10.9	35	なし	対応	1個
2	[17～16] 16	1.25	10.9	36	なし	対応	1個
2	[17～16] 16	1.25	10.9	37	なし	対応	1個
2	[17～16] 16	1.25	10.9	38	なし	対応	1個
2	[17～16] 16	1.25	10.9	39	なし	対応	1個
2	[17～16] 16	1.25	10.9	40	なし	対応	1個
2	[17～16] 16	1.25	10.9	41	なし	対応	1個
2	[17～16] 16	1.25	10.9	42	なし	対応	1個
2	[17～16] 16	1.25	10.9	43	なし	対応	1個
2	[17～16] 16	1.25	10.9	44	なし	対応	1個
2	[17～16] 16	1.25	10.9	45	なし	対応	1個
2	[17～16] 16	1.25	10.9	46	なし	対応	1個
2	[17～16] 16	1.25	10.9	47	なし	対応	1個
2	[17～16] 16	1.25	10.9	48	なし	対応	1個
2	[17～16] 16	1.25	10.9	49	なし	対応	1個
2	[17～16] 16	1.25	10.9	50	なし	対応	1個
2	[17～16] 16	1.25	10.9	51	なし	対応	1個
2	[17～16] 16	1.25	10.9	52	なし	対応	1個
2	[17～16] 16	1.25	10.9	53	なし	対応	1個
2	[17～16] 16	1.25	10.9	54	なし	対応	1個
2	[17～16] 16	1.25	10.9	55	なし	対応	1個
2	[17～16] 16	1.25	10.9	56	なし	対応	1個
2	[17～16] 16	1.25	10.9	57	なし	対応	1個
2	[17～16] 16	1.25	10.9	58	なし	対応	1個
2	[17～16] 16	1.25	10.9	59	なし	対応	1個
2	[17～16] 16	1.25	10.9	60	なし	対応	1個

通常単価(税別) (税込単価)	通常出荷日

2,342円 ( 2,576円 )	1日目
4,683円 ( 5,151円 )	1日目
7,025円 ( 7,728円 )	1日目
9,366円 ( 10,303円 )	1日目
11,708円 ( 12,879円 )	1日目
14,049円 ( 15,454円 )	1日目
16,391円 ( 18,030円 )	1日目
18,732円 ( 20,605円 )	1日目
21,074円 ( 23,181円 )	1日目
23,416円 ( 25,758円 )	1日目
25,757円 ( 28,333円 )	1日目
28,099円 ( 30,909円 )	1日目
30,440円 ( 33,484円 )	1日目
32,782円 ( 36,060円 )	1日目
35,123円 ( 38,635円 )	1日目
37,465円 ( 41,212円 )	1日目
39,806円 ( 43,787円 )	1日目
42,148円 ( 46,363円 )	1日目
44,490円 ( 48,939円 )	1日目
46,831円 ( 51,514円 )	1日目
49,173円 ( 54,090円 )	1日目
51,514円 ( 56,665円 )	1日目
53,856円 ( 59,242円 )	1日目
56,197円 ( 61,817円 )	1日目
58,539円 ( 64,393円 )	1日目
60,881円 ( 66,969円 )	1日目
63,222円 ( 69,544円 )	1日目
65,564円 ( 72,120円 )	1日目
67,905円 ( 74,696円 )	1日目
70,247円 ( 77,272円 )	1日目
72,588円 ( 79,847円 )	1日目
74,930円 ( 82,423円 )	1日目
77,271円 ( 84,998円 )	1日目
79,613円 ( 87,574円 )	1日目
81,955円 ( 90,151円 )	1日目
84,296円 ( 92,726円 )	1日目
86,638円 ( 95,302円 )	1日目
88,979円 ( 97,877円 )	1日目
91,321円 ( 100,453円 )	1日目
93,662円 ( 103,028円 )	1日目
96,004円 ( 105,604円 )	1日目
98,345円 ( 108,180円 )	1日目
100,687円 ( 110,756円 )	1日目
103,029円 ( 113,332円 )	1日目
105,370円 ( 115,907円 )	1日目
107,712円 ( 118,483円 )	1日目
110,053円 ( 121,058円 )	1日目
112,395円 ( 123,635円 )	1日目
114,736円 ( 126,210円 )	1日目
79,573円 ( 87,530円 )	1日目
81,164円 ( 89,280円 )	1日目
82,756円 ( 91,032円 )	1日目
84,347円 ( 92,782円 )	1日目
85,938円 ( 94,532円 )	1日目
87,530円 ( 96,283円 )	1日目
89,121円 ( 98,033円 )	1日目
90,713円 ( 99,784円 )	1日目
92,304円 ( 101,534円 )	1日目
93,896円 ( 103,286円 )	1日目
95,487円 ( 105,036円 )	1日目

...

基本情報

基本情報

【特長】
・UL規格、CSA規格対応の可動部用ケーブルです
・主に機器内・機器間配線用ケーブルとしてお使い頂けます
・柔軟性、耐油性に優れています
・EMI対策として、編組シールドを施しております

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・MRC6SB-AWG18-6-(長さ) ・VCT-531BXS 6X0.75SQ-（長さ）
※代替品シリーズ工業自動化ケーブル VCT531BXSシリーズ（シールド付）から仕様差異をご確認ください。
6芯以上からナンバリングになります。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
30V細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
300V細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
