ビニールチューブ 白・黒・透明
- 通常単価(税別)
- 673円～14,491円
- 税込単価
- 740円～15,940円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
【特長】・柔らかい軟質PVC製なので、柔軟に使用可能・印字を鮮明に捺印できます【用途】・配線の保護、絶...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が60型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
デンカビニールチューブ スペック
| 材質 | 軟質PVC |
|---|---|
| 規格 | JISC2410準拠 |
| 使用温度範囲 | -20～+60℃ |
| 項目 | 試験方法 | 特性 |
|---|---|---|
| 低温曲げ | JIS C-2133 12 | 表面にクラックを生じない |
| 引張強さ | JIS C-2133 13 | ＞10.4Mpa |
| 伸び | JIS C-2133 13 | ＞100％ |
| 絶縁破壊電圧 | JIS C-2133 15.1 | 2500V以上 |
| 耐電圧 | JIS C-2133 15.2 | 2500Vに1分間耐える |
| 耐油性 | JISK6723 | 70℃X4時間 85％以上 |
| 体積低効率 | JIS C-2133 17 | ＞10の14乗Ω.m |
デンカビニールチューブ サイズ
製品イメージ。
| 内径D | 肉厚T | 公差 | |
|---|---|---|---|
| 内径 | 肉厚 | ||
| 1.0 | 0.40 | ±0.1 | ±0.08 |
| 1.5 | 0.40 | ±0.1 | ±0.08 |
| 2.0 | 0.40 | ±0.15 | ±0.08 |
| 3.0 | 0.45 | ±0.15 | ±0.02 |
| 3.2 | 0.45 | ±0.15 | ±0.02 |
| 3.4 | 0.45 | ±0.15 | ±0.02 |
| 3.5 | 0.45 | ±0.15 | ±0.02 |
| 3.6 | 0.45 | ±0.15 | ±0.02 |
| 4.0 | 0.45 | ±0.15 | ±0.02 |
| 4.2 | 0.45 | ±0.15 | ±0.02 |
| 5.0 | 0.50 | ±0.2 | ±0.02 |
| 5.5 | 0.50 | ±0.2 | ±0.02 |
| 6.0 | 0.50 | ±0.2 | ±0.02 |
| 7.0 | 0.50 | ±0.2 | ±0.02 |
| 8.0 | 0.50 | ±0.2 | ±0.02 |
| 9.0 | 0.50 | ±0.1 | ±0.02 |
| 10.0 | 0.50 | ±0.2 | ±0.02 |
| 12.0 | 0.50 | ±0.2 | ±0.1 |
| 15.0 | 0.55 | ±0.2 | ±0.1 |
| 20.0 | 0.75 | ±0.2 | ±0.1 |
- ※ 折径×2÷3.14=直径（概算）
単位:mm
開発秘話
汎用的に使用頂けるチューブをと思い、製造致しました。
需要の多いサイズを取り揃えるように努めています。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,321円 ( 12,453円 ) | 3日目 |
11,321円 ( 12,453円 ) | 3日目 |
11,321円 ( 12,453円 ) | 3日目 |
3,170円 ( 3,487円 ) | 3日目 |
3,170円 ( 3,487円 ) | 3日目 |
3,170円 ( 3,487円 ) | 3日目 |
673円 ( 740円 ) | 在庫品1日目当日出荷可能 |
1,139円 ( 1,253円 ) | 在庫品1日目当日出荷可能 |
4,639円 ( 5,103円 ) | 在庫品1日目当日出荷可能 |
718円 ( 790円 ) | 在庫品1日目当日出荷可能 |
1,360円 ( 1,496円 ) | 在庫品1日目当日出荷可能 |
5,777円 ( 6,355円 ) | 在庫品1日目当日出荷可能 |
761円 ( 837円 ) | 在庫品1日目当日出荷可能 |
1,244円 ( 1,368円 ) | 在庫品1日目当日出荷可能 |
6,538円 ( 7,192円 ) | 在庫品1日目当日出荷可能 |
868円 ( 955円 ) | 在庫品1日目当日出荷可能 |
1,357円 ( 1,493円 ) | 在庫品1日目当日出荷可能 |
7,887円 ( 8,676円 ) | 在庫品1日目当日出荷可能 |
893円 ( 982円 ) | 在庫品1日目当日出荷可能 |
1,359円 ( 1,495円 ) | 在庫品1日目当日出荷可能 |
8,036円 ( 8,840円 ) | 在庫品1日目当日出荷可能 |
926円 ( 1,019円 ) | 在庫品1日目当日出荷可能 |
1,359円 ( 1,495円 ) | 在庫品1日目当日出荷可能 |
7,825円 ( 8,608円 ) | 在庫品1日目当日出荷可能 |
966円 ( 1,063円 ) | 在庫品1日目当日出荷可能 |
1,360円 ( 1,496円 ) | 在庫品1日目当日出荷可能 |
6,901円 ( 7,591円 ) | 在庫品1日目当日出荷可能 |
1,020円 ( 1,122円 ) | 在庫品1日目当日出荷可能 |
1,358円 ( 1,494円 ) | 在庫品1日目当日出荷可能 |
8,093円 ( 8,902円 ) | 在庫品1日目当日出荷可能 |
1,108円 ( 1,219円 ) | 在庫品1日目当日出荷可能 |
1,472円 ( 1,619円 ) | 在庫品1日目当日出荷可能 |
9,535円 ( 10,489円 ) | 在庫品1日目当日出荷可能 |
1,254円 ( 1,379円 ) | 在庫品1日目当日出荷可能 |
1,585円 ( 1,744円 ) | 在庫品1日目当日出荷可能 |
10,710円 ( 11,781円 ) | 在庫品1日目当日出荷可能 |
1,336円 ( 1,470円 ) | 在庫品1日目当日出荷可能 |
1,587円 ( 1,746円 ) | 在庫品1日目当日出荷可能 |
10,985円 ( 12,084円 ) | 在庫品1日目当日出荷可能 |
14,039円 ( 15,443円 ) | 3日目 |
14,039円 ( 15,443円 ) | 3日目 |
14,039円 ( 15,443円 ) | 3日目 |
7,925円 ( 8,718円 ) | 3日目 |
7,925円 ( 8,718円 ) | 3日目 |
7,925円 ( 8,718円 ) | 3日目 |
8,831円 ( 9,714円 ) | 3日目 |
8,831円 ( 9,714円 ) | 3日目 |
8,831円 ( 9,714円 ) | 3日目 |
9,962円 ( 10,958円 ) | 3日目 |
9,962円 ( 10,958円 ) | 3日目 |
9,962円 ( 10,958円 ) | 3日目 |
11,774円 ( 12,951円 ) | 3日目 |
11,774円 ( 12,951円 ) | 3日目 |
11,774円 ( 12,951円 ) | 3日目 |
12,172円 ( 13,389円 ) | 3日目 |
12,172円 ( 13,389円 ) | 3日目 |
12,172円 ( 13,389円 ) | 3日目 |
11,816円 ( 12,998円 ) | 3日目 |
14,491円 ( 15,940円 ) | 3日目 |
14,491円 ( 15,940円 ) | 3日目 |
詳細情報
基本情報
【特長】
・柔らかい軟質PVC製なので、柔軟に使用可能
・印字を鮮明に捺印できます
【用途】
・配線の保護、絶縁に適している
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

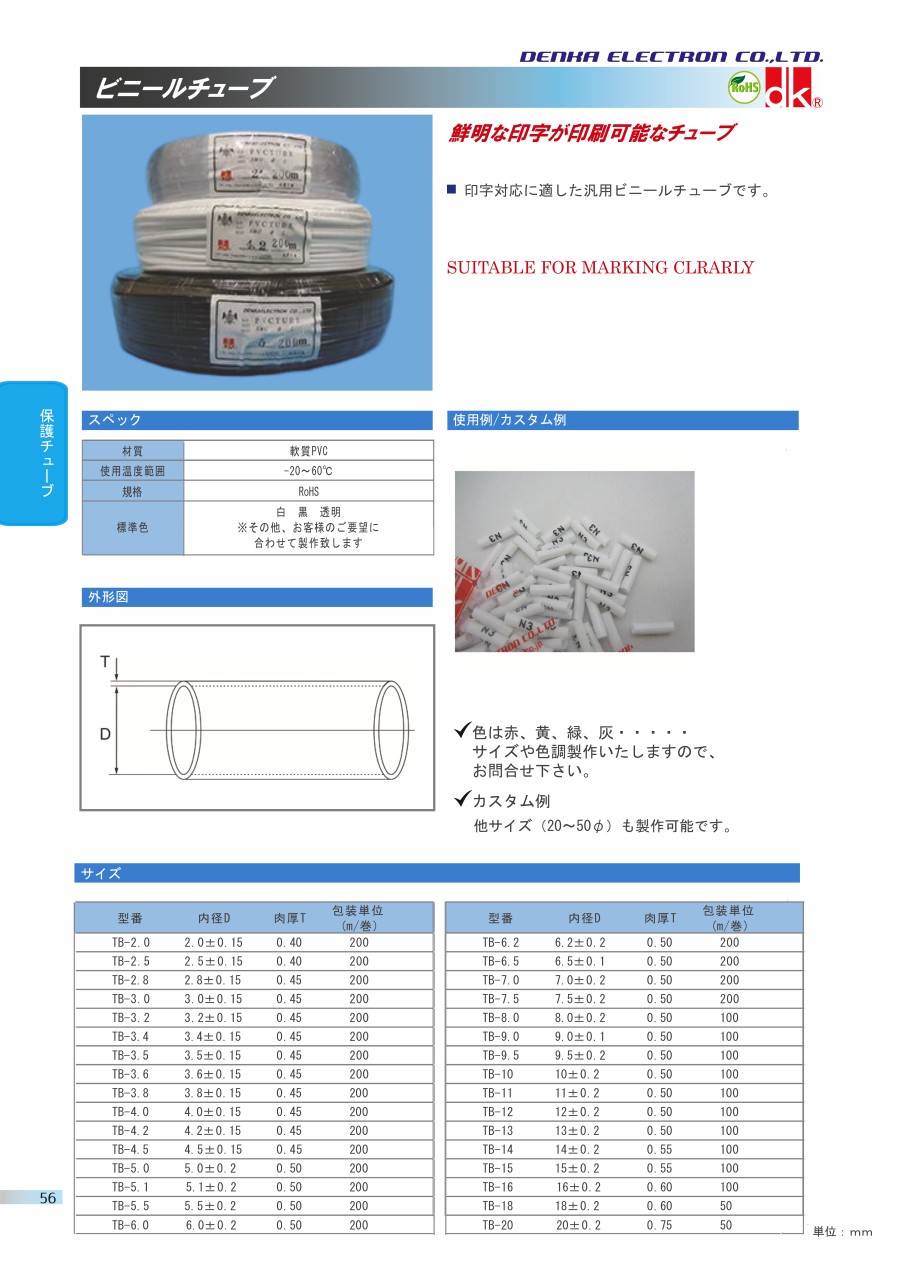

カタログ
商品担当おすすめ
ビニールチューブ 白・黒・透明のレビュー
エアー配管マーキング
3
3.02023/04/19
4φのエアーチューブに番号入れたかったので4.2買いました
入りますがきついです・滑りません
ミスミでは4.5φ売ってな...もっと読む
1人が参考にしています。
配線の番号等マーカーチューブとして使用
5
5.02017/10/08
径が細かくある為、端子にきつめに取り付けたい時など重宝しています。
納期も短納期でありがたいです。
1人が参考にしています。
通信機器の配線
5
5.02023/06/15
小ロット、短納期にて購入出来るのでとても助かっています。次回も購入したいです。
0人が参考にしています。
配線の修理、追加に使用しています。
5
5.02023/04/13
印字がきれいにできて配線の番号が分かりやすくいつも使用しています。
0人が参考にしています。
マークチューブとファイバーの保護
5
5.02023/02/02
硬さは一般的物と同等なので問題なし。
ファイバーなどの保護に使う場合Rが小さいと折れてしまうので、柔らかさを選べると尚良...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q使用温度範囲はどれくらいですか？
A
-20～+60度の環境下でご利用いただけます。
