ＨＡＲＴＩＮＧ

Hanシリーズフード／ハウジング

Name: Hanシリーズ フード／ハウジング
Brand: ＨＡＲＴＩＮＧ
SKU: 222000554897
Rating: 4.3 (10 reviews)

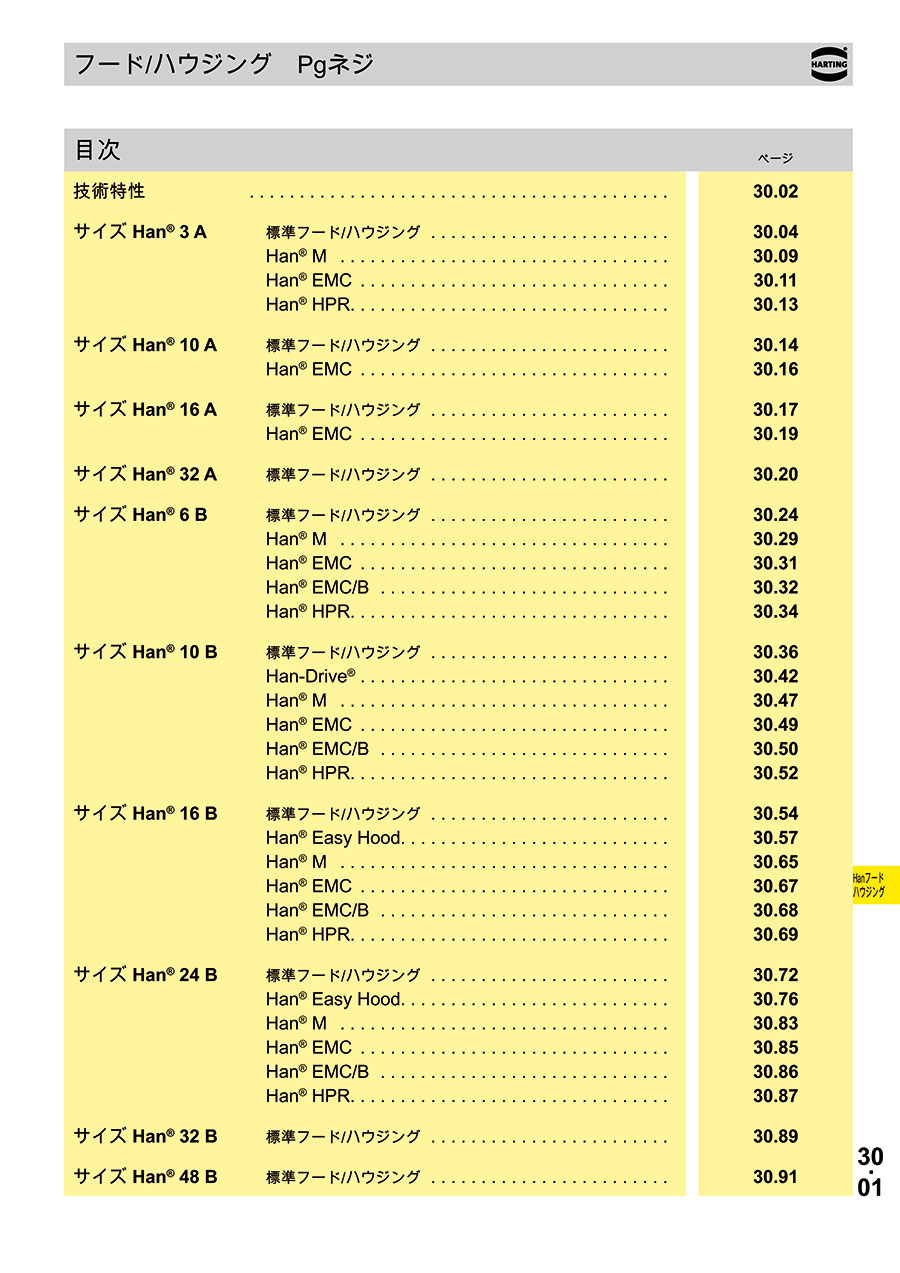

カタログ

通常単価(税別): 712円～14,473円

税込単価: 783円～15,920円

通常出荷日：在庫品1日目当日出荷可能

Hanシリーズフード／ハウジング。【特長】・様々なロッキング機構でシールドし、産業用に適した高い信頼...

詳細を確認

4.34.3

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

ＨＡＲＴＩＮＧ

Hanシリーズアクセサリー（ケーブルエントリープロテクション）

通常価格(税別)： 135円 (税込価格：149円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＨＡＲＴＩＮＧ

標準ガイドピン（メーカー型番：09330009908）

通常価格(税別)： 171円 (税込価格：188円)

通常出荷日：在庫品1日目

未確定：候補が94型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

Hanシリーズフード／ハウジングの詳細

各種コネクタの芯数に応じたフードとハウジングをラインナップ
電線の引き出し方向や取付方法に合わせ選択可能

Hanシリーズフード／ハウジングイメージ（Han A フードシングルロックレバー：09 20 003 1640）

Hanシリーズフード／ハウジングの寸法例

（単位：mm）

Hanシリーズフード／ハウジング（Han A フードシングルロックレバー：09 20 003 1640）の寸法図

Han® 16B及び24B フードの一部形状変更のご案内

2020年1月後半より旧形状品から新形状品への切り替えとなりました。
切り替え後、しばらく新旧混在でのご提供となりますが、
旧型・新型での製品性能は相違はなく、旧型新型の混在使用でも問題なくご使用頂けます。

■変更箇所
下記に示した電線挿入口の肉厚寸法を変更になりました。
■寸法・仕様
下記に示した部分の寸法が41mmから42.5mmになります。
■型番変更の有無
製品品番に変更ございません。

型番リスト

表示件数

型番

09-20-003-0220
09-20-003-0301
09-20-003-0320
09-20-003-0420
09-20-003-0620
09-20-003-0720
09-20-003-1440
09-20-003-1640
09-20-003-1750
09-20-010-0291
09-20-010-0301
09-20-010-0440
09-20-010-0540
09-20-010-0541
09-20-016-0291
09-20-016-0301
09-20-016-0441
09-20-016-0541
09-20-032-0271
09-20-032-0301
09-20-032-0420
09-20-032-0421
09-20-032-0521
09-20-032-1520
09-30-006-0301
09-30-006-0302
09-30-006-0752
09-30-006-1291
09-30-006-1441
09-30-006-1541
09-30-010-0273
09-30-010-0293
09-30-010-0301
09-30-010-0303
09-30-010-0305
09-30-010-0423
09-30-010-0443
09-30-010-0523
09-30-010-0543
09-30-010-1271
09-30-010-1291
09-30-010-1421
09-30-010-1441
09-30-010-1521
09-30-010-1541
09-30-010-1731
09-30-010-1751
09-30-016-0271
09-30-016-0291
09-30-016-0301
09-30-016-0306
09-30-016-0307
09-30-016-0318
09-30-016-0421
09-30-016-0441
09-30-016-0521
09-30-016-0541
09-30-016-1270
09-30-016-1290
09-30-016-1420

種類

PGネジサイズ

(mm)

代表規格

適合フードタイプ

フードタイプ

ケーブル引出方向

Han-E型相当品

(芯)

Han-EE型相当品

(芯)

Han-A型相当品

(芯)

Han-Q型相当品

(芯)

Han-D型相当品

(芯)

Han-DD型相当品

(芯)

種類詳細

構造

RoHS2（10物質）?

最小発注数量

その他	1×PG11	UL/CSA	A	-	トップ	-	-	3	5,7,12	7	-	1レバー式中継固定用台座	-	対応	1個
その他	-	UL/CSA	A	-	-	-	-	3	5,7,12	7	-	1レバー式パネル取付用台座	-	対応	1個
その他	-	UL/CSA	A	-	-	-	-	3	5,7,12	-	-	1レバー式パネル取付用台座	-	対応	1個
フード	-	UL/CSA	-	A	トップ	-	-	3	5,7,12	7	-	1レバー式ストレートフード	-	対応	1個
フード	-	UL/CSA	-	A	サイド	-	-	3	5,7,12	7	-	1レバー式アングルフード(プラスチック)	-	対応	1個
その他	1×PG11	UL/CSA	A	-	トップ	-	-	3	5,7,12	7	-	1レバー式中継フード(プラスチック)	-	対応	1個
フード	1×PG11	UL/CSA	-	A	トップ	-	-	3	5,7,12	-	-	1レバー式ストレートフード	-	対応	1個
フード	1×PG11	UL/CSA	-	A	サイド	-	-	3	5,7,12	7	-	1レバー式アングルフード(金属)	-	対応	1個
その他	1×PG11	UL/CSA	A	-	トップ	-	-	3	5,7,12	7	-	1レバー式中継フード(金属)	-	対応	1個
その他	2×PG16	UL/CSA	A	-	サイド	-	-	10	-	15	-	1レバー式中継固定用台座	ローコンストラクション	対応	1個
その他	-	UL/CSA	A	-	-	-	-	10	-	15	-	1レバー式パネル取付用台座	ローコンストラクション	対応	1個
フード	1×PG16	UL/CSA	-	A	トップ	-	-	10	-	15	-	1レバー式ストレートフード	ハイコンストラクション	対応	1個
フード	1×PG16	UL/CSA	-	A	サイド	-	-	10	-	15	-	1レバー式アングルフード(金属)	ハイコンストラクション	対応	1個
フード	1×PG21	UL/CSA	-	A	サイド	-	-	10	-	15	-	1 レバーロックシステム	ハイコンストラクション	-	1個
その他	2×PG16	UL/CSA	A	-	サイド	-	-	16	-	15	-	1レバー式中継固定用台座	ローコンストラクション	対応	1個
その他	-	UL/CSA	A	-	-	-	-	16	-	25	-	1レバー式パネル取付用台座	ローコンストラクション	対応	1個
フード	1×PG21	UL/CSA	-	A	トップ	-	-	16	-	25	-	1レバー式ストレートフード	ハイコンストラクション	対応	1個
フード	1×PG21	UL/CSA	-	A	サイド	-	-	16	-	25	-	1レバー式アングルフード(金属)	ハイコンストラクション	対応	1個
その他	2×PG29	UL/CSA	A	-	サイド	-	-	32	-	50	-	2レバー式中継固定用台座	ハイコンストラクション	対応	1個
その他	-	UL/CSA	A	-	-	-	-	32	-	50	-	2レバー式パネル取付用台座	ローコンストラクション	対応	1個
フード	1×PG21	UL/CSA	-	A	トップ	24	46	-	-	64	108	1レバー式ストレートフード	ハイコンストラクション	対応	1個
フード	1×PG29	UL/CSA	-	A	トップ	24	46	-	-	64	108	1レバー式ストレートフード	ハイコンストラクション	対応	1個
フード	1×PG29	UL/CSA	-	A	サイド	24	46	-	-	64	108	1レバー式アングルフード(金属)	ハイコンストラクション	対応	1個
フード	1×PG21	UL/CSA	-	A	サイド	24	46	-	-	64	108	1レバー式アングルフード(金属)	ローコンストラクション	対応	1個
その他	-	UL/CSA	B	-	-	6	10	-	-	-	24	1レバー式パネル取付用台座	ローコンストラクション	対応	1個
その他	-	UL/CSA	B	-	-	6	10	-	-	-	24	1レバー式パネル取付用台座(プラスチックカバー付)	ローコンストラクション	対応	1個
その他	1×PG21	UL/CSA	B	-	トップ	6	10	-	-	-	24	1レバー式中継フード(金属)	ハイコンストラクション	対応	1個
その他	2×PG16	UL/CSA	B	-	サイド	6	10	-	-	-	24	1レバー式中継固定用台座	ローコンストラクション	対応	1個
フード	1×PG16	UL/CSA	-	B	トップ	6	10	-	-	-	24	1レバー式ストレートフード	ローコンストラクション	対応	1個
フード	1×PG16	UL/CSA	-	B	サイド	6	10	-	-	-	24	1レバー式アングルフード(金属)	ローコンストラクション	対応	1個
その他	2×PG29	UL/CSA	B	-	サイド	10	18	-	-	-	42	2レバー式中継固定用台座	ハイコンストラクション	対応	1個
その他	2×PG29	UL/CSA	B	-	サイド	10	18	-	-	-	42	1レバー式中継固定用台座	ハイコンストラクション	対応	1個
その他	-	UL/CSA	B	-	-	10	18	-	-	-	42	2レバー式パネル取付用台座	ローコンストラクション	対応	1個
その他	-	UL/CSA	B	-	-	10	18	-	-	-	42	1レバー式パネル取付用台座(プラスチックカバー付)	ローコンストラクション	対応	1個
その他	-	UL/CSA	B	-	-	10	18	-	-	-	42	1レバー式パネル取付用台座	ローコンストラクション	対応	1個
フード	1×PG29	UL/CSA	-	B	トップ	24	46	-	-	64	108	1レバー式ストレートフード	ハイコンストラクション	対応	1個
フード	1×PG29	UL/CSA	-	B	トップ	10	18	-	-	-	42	1レバー式ストレートフード	ハイコンストラクション	対応	1個
フード	1×PG29	UL/CSA	-	B	サイド	24	46	-	-	64	108	1レバー式アングルフード(金属)	ハイコンストラクション	対応	1個
フード	1×PG29	UL/CSA	-	B	サイド	10	18	-	-	-	42	1レバー式アングルフード(金属)	ハイコンストラクション	対応	1個
その他	2×PG16	UL/CSA	B	-	サイド	10	18	-	-	-	42	2レバー式中継固定用台座	ローコンストラクション	対応	1個
その他	2×PG16	UL/CSA	B	-	サイド	10	18	-	-	-	42	1レバー式中継固定用台座	ローコンストラクション	対応	1個
フード	1×PG16	UL/CSA	-	B	トップ	-	-	10	-	15	-	1レバー式ストレートフード	ローコンストラクション	対応	1個
フード	1×PG16	UL/CSA	-	B	トップ	10	18	-	-	-	42	1レバー式ストレートフード	ローコンストラクション	対応	1個
フード	1×PG16	UL/CSA	-	B	サイド	10	18	-	-	-	42	2レバー式アングルフード	ローコンストラクション	対応	1個
フード	1×PG16	UL/CSA	-	B	サイド	10	18	-	-	-	42	1レバー式アングルフード(金属)	ローコンストラクション	対応	1個
その他	1×PG16	UL/CSA	B	-	トップ	-	-	10	-	15	-	1レバー式ストレートフード	ローコンストラクション	対応	1個
その他	1×PG16	UL/CSA	B	-	トップ	10	18	-	-	-	42	1レバー式中継フード(金属)	ローコンストラクション	対応	1個
その他	2×PG29	UL/CSA	B	-	サイド	16	32	-	-	40	72	2レバー式中継固定用台座	ハイコンストラクション	対応	1個
その他	2×PG29	UL/CSA	B	-	サイド	16	32	-	-	40	72	1レバー式中継固定用台座	ハイコンストラクション	対応	1個
その他	-	UL/CSA	B	-	-	16	32	-	-	40	72	2レバー式パネル取付用台座	ローコンストラクション	対応	1個
その他	-	UL/CSA	B	-	-	16	32	-	-	40	72	1レバー式パネル取付用台座(プラスチックカバー付)	ローコンストラクション	対応	1個
その他	-	UL/CSA	B	-	-	16	32	-	-	40	72	1レバー式パネル取付用台座	ローコンストラクション	対応	1個
その他	-	UL/CSA	B	-	-	16	32	-	-	40	72	1レバー式パネル取付用台座(メタルカバー付)	ローコンストラクション	対応	1個
フード	1×PG29	UL/CSA	-	B	トップ	24	46	-	-	64	108	1レバー式ストレートフード	ハイコンストラクション	対応	1個
フード	1×PG29	UL/CSA	-	B	トップ	16	32	-	-	40	72	1レバー式ストレートフード	ハイコンストラクション	対応	1個
フード	1×PG29	UL/CSA	-	B	サイド	24	46	-	-	64	108	1レバー式アングルフード(金属)	ハイコンストラクション	対応	1個
フード	1×PG29	UL/CSA	-	B	サイド	16	32	-	-	40	72	1レバー式アングルフード(金属)	ハイコンストラクション	対応	1個
その他	2×PG21	UL/CSA	B	-	サイド	16	32	-	-	40	72	2レバー式中継固定用台座	ローコンストラクション	対応	1個
その他	2×PG21	UL/CSA	B	-	サイド	16	32	-	-	40	72	1レバー式中継固定用台座	ローコンストラクション	対応	1個
フード	1×PG21	UL/CSA	-	B	トップ	24	46	-	-	64	108	1レバー式ストレートフード	ローコンストラクション	対応	1個

通常単価(税別) (税込単価)	通常出荷日

1,057円 ( 1,163円 )	在庫品1日目当日出荷可能
1,979円 ( 2,177円 )	在庫品1日目当日出荷可能
897円 ( 987円 )	在庫品1日目当日出荷可能
712円 ( 783円 )	在庫品1日目当日出荷可能
775円 ( 853円 )	在庫品1日目当日出荷可能
1,246円 ( 1,371円 )	在庫品1日目当日出荷可能
1,704円 ( 1,874円 )	在庫品1日目当日出荷可能
1,594円 ( 1,753円 )	在庫品1日目当日出荷可能
2,590円 ( 2,849円 )	在庫品1日目当日出荷可能
4,943円 ( 5,437円 )	在庫品1日目当日出荷可能
2,738円 ( 3,012円 )	在庫品1日目当日出荷可能
3,301円 ( 3,631円 )	在庫品1日目当日出荷可能
3,413円 ( 3,754円 )	在庫品1日目当日出荷可能
3,788円 ( 4,167円 )	在庫品1日目当日出荷可能
4,702円 ( 5,172円 )	在庫品1日目当日出荷可能
3,821円 ( 4,203円 )	在庫品1日目当日出荷可能
3,930円 ( 4,323円 )	在庫品1日目当日出荷可能
5,467円 ( 6,014円 )	在庫品1日目当日出荷可能
7,998円 ( 8,798円 )	在庫品1日目当日出荷可能
4,093円 ( 4,502円 )	在庫品1日目当日出荷可能
5,317円 ( 5,849円 )	在庫品1日目当日出荷可能
4,583円 ( 5,041円 )	在庫品1日目当日出荷可能
4,609円 ( 5,070円 )	在庫品1日目当日出荷可能
4,129円 ( 4,542円 )	在庫品1日目当日出荷可能
3,324円 ( 3,656円 )	在庫品1日目当日出荷可能
3,603円 ( 3,963円 )	在庫品1日目当日出荷可能
8,926円 ( 9,819円 )	在庫品1日目当日出荷可能
5,507円 ( 6,058円 )	在庫品1日目当日出荷可能
2,887円 ( 3,176円 )	在庫品1日目当日出荷可能
2,912円 ( 3,203円 )	在庫品1日目当日出荷可能
8,748円 ( 9,623円 )	在庫品1日目当日出荷可能
9,960円 ( 10,956円 )	在庫品1日目当日出荷可能
4,663円 ( 5,129円 )	在庫品1日目当日出荷可能
5,860円 ( 6,446円 )	在庫品1日目当日出荷可能
4,594円 ( 5,053円 )	在庫品1日目当日出荷可能
5,384円 ( 5,922円 )	在庫品1日目当日出荷可能
6,754円 ( 7,429円 )	在庫品1日目当日出荷可能
4,687円 ( 5,156円 )	在庫品1日目当日出荷可能
4,965円 ( 5,462円 )	在庫品1日目当日出荷可能
5,416円 ( 5,958円 )	在庫品1日目当日出荷可能
4,314円 ( 4,745円 )	在庫品1日目当日出荷可能
2,822円 ( 3,104円 )	在庫品1日目当日出荷可能
4,133円 ( 4,546円 )	在庫品1日目当日出荷可能
2,763円 ( 3,039円 )	在庫品1日目当日出荷可能
3,239円 ( 3,563円 )	在庫品1日目当日出荷可能
5,090円 ( 5,599円 )	在庫品1日目当日出荷可能
4,218円 ( 4,640円 )	在庫品1日目当日出荷可能
6,389円 ( 7,028円 )	在庫品1日目当日出荷可能
9,546円 ( 10,501円 )	在庫品1日目当日出荷可能
4,361円 ( 4,797円 )	在庫品1日目当日出荷可能
6,035円 ( 6,639円 )	在庫品1日目当日出荷可能
4,433円 ( 4,876円 )	在庫品1日目当日出荷可能
9,569円 ( 10,526円 )	在庫品1日目当日出荷可能
4,504円 ( 4,954円 )	在庫品1日目当日出荷可能
6,462円 ( 7,108円 )	在庫品1日目当日出荷可能
4,997円 ( 5,497円 )	在庫品1日目当日出荷可能
6,668円 ( 7,335円 )	在庫品1日目当日出荷可能
6,349円 ( 6,984円 )	在庫品1日目当日出荷可能
6,041円 ( 6,645円 )	在庫品1日目当日出荷可能
3,001円 ( 3,301円 )	在庫品1日目当日出荷可能

基本情報

基本情報

Hanシリーズフード／ハウジング。
【特長】
・様々なロッキング機構でシールドし、産業用に適した高い信頼性を提供。
・過去10年間に材質と設計の良さは認められている。
・HanAとHanBの製品は産業分野で標準的な存在。
【用途】
・産業用に最適。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
Han防水コネクタ E型コネクタ(ネジ式結線)
ハーティングＥ型コネクタ
ミスミ
FCNコネクタ付ケーブル　アングル選択可能タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

Hanシリーズフード／ハウジングのレビュー
