関西通信電線

充実タイプ同軸ケーブル一般型充実タイプ

Name: 充実タイプ同軸ケーブル 一般型充実タイプ
Brand: 関西通信電線
SKU: 222000554033
Rating: 4.3 (3 reviews)

カタログ

通常単価(税別): 4,185円～96,236円

税込単価: 4,604円～105,860円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

音声信号の伝達、無線の送受信などに使用する充実タイプ同軸ケーブル一般型充実タイプ。【特長】・2Vタイ...

詳細を確認

4.34.3

よく一緒に見られています

関西通信電線

75Ω充実タイプ同軸ケーブル 2Vタイプ

通常価格(税別)： 2,334円 (税込価格：2,567円)

通常出荷日：在庫品1日目

よく一緒に見られています

関西通信電線

RG同軸ケーブル

通常価格(税別)： 5,896円 (税込価格：6,486円)

通常出荷日：3 日目

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

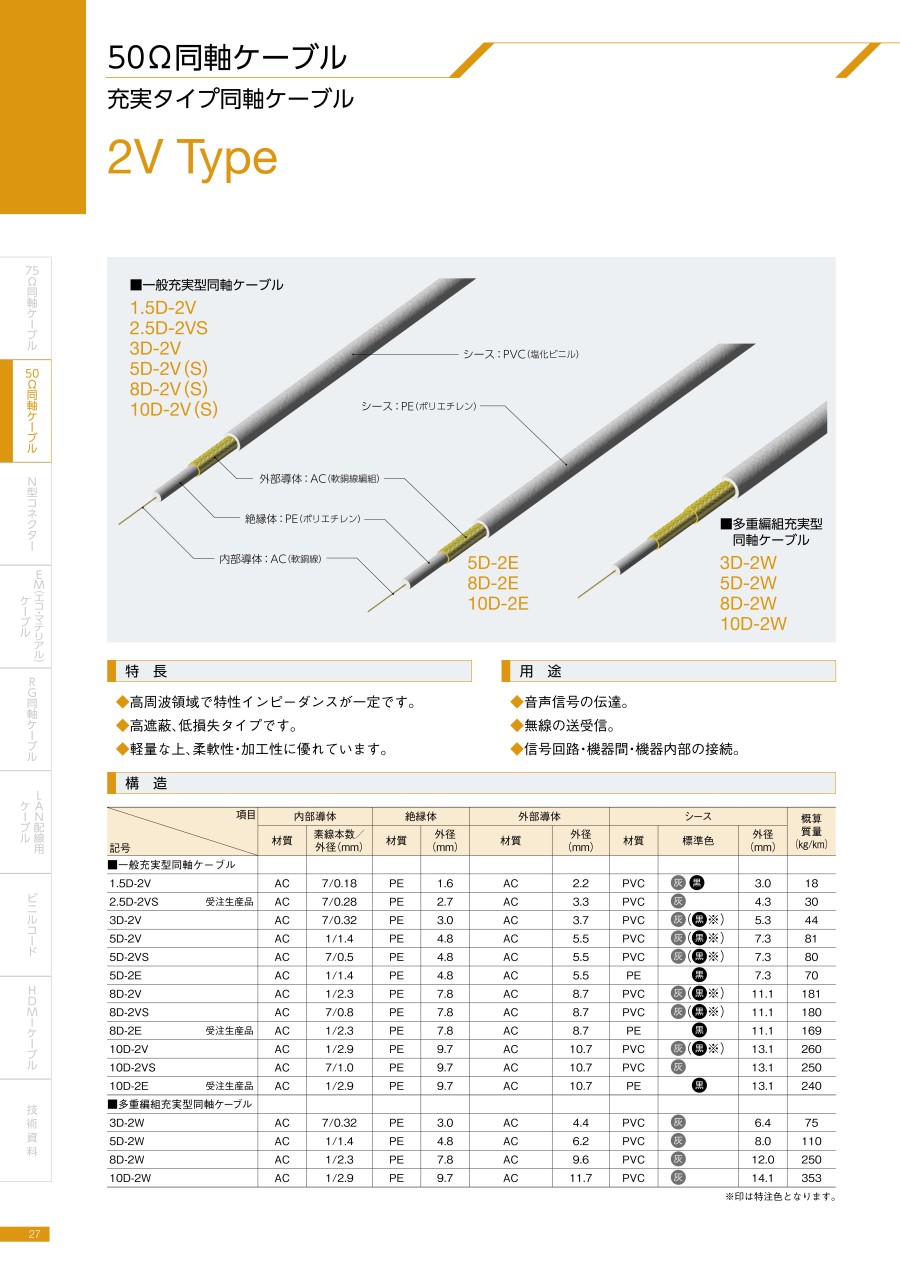

充実タイプ同軸ケーブル一般型充実タイプの構造

充実タイプ同軸ケーブル一般型充実タイプイメージ

記号	項目
	内部導体		絶縁体		外部導体		シース
	材質	素線本数 /外径（mm）	材質	外径（mm）	材質	外径（mm）	材質	標準色	外径（mm）
	材質	素線本数 /外径（mm）	材質	外径（mm）	材質	外径（mm）	材質	標準色	外径（mm）	1.5D-2V	AC	7/0.18	PE	1.6	AC	2.2	PVC	灰・黒	3.0
3D-2V	7/0.32	3.0	3.7	灰（黒※）	5.3
5D-2V	1/1.4	4.8	5.5	灰（黒※）	7.3
5D-2VS	7/0.5	4.8	5.5	灰（黒※）	7.3
8D-2V	1/2.3	7.8	8.7	灰（黒※）	11.1
8D-2VS	7/0.8	7.8	8.7	灰（黒※）	11.1
10D-2V	1/2.9	9.7	10.7	灰（黒※）	13.1
10D-2VS	7/1.0	9.7	10.7	灰	13.1

記号	項目
	導体抵抗	耐電圧	静電容量	絶縁抵抗	特性インピーダンス	標準減衰量			概算質量
	［20℃］ Ω/km （以下）	AC.V/ 1分間	nF/km （約）	MΩ-km （以上）	Ω	dB/km			kg/km
	［20℃］ Ω/km （以下）	AC.V/ 1分間	nF/km （約）	MΩ-km （以上）	Ω	10 MHz	400 MHz	900 MHz	kg/km
1.5D-2V	110.0	1000	104	1000	50±2	85	-	-	18
3D-2V	33.3	1000	100	1000	50±2	47	309	471	44
5D-2V	11.7	1000	100	1000	50±2	27	183	281	81
5D-2VS	13.1	1000	100	1000	50±2	30	201	320	80
8D-2V	4.23	1000	100	1000	50±2	-	121	195	181
8D-2VS	5.13	1000	100	1000	50±2	-	131	210	180
10D-2V	2.67	1000	102	1000	50±2	-	101	178	260
10D-2VS	3.33	1000	102	1000	50±2	-	108	187	250

※ 減衰量の最大値は標準値の115%以下です。

充実タイプ同軸ケーブル一般型充実タイプの特性

充実タイプ同軸ケーブル一般型充実タイプの標準減衰量／周波数特性表

型番リスト

表示件数

型番

仕上り外径

(mm)

シース(外被)色

指定長

(m)

内部導体構成（素線数/素線径）

(本/mm)

RoHS2（10物質）?

最小発注数量

3	灰	10	7/0.18	対応	1個
3	灰	20	7/0.18	対応	1個
3	灰	50	7/0.18	対応	1個
3	灰	100	7/0.18	対応	1個
5.3	灰	10	7/0.32	-	1個
5.3	灰	20	7/0.32	-	1個
5.3	灰	50	7/0.32	-	1個
5.3	灰	100	7/0.32	-	1個
7.3	灰	10	1/1.4	-	1個
7.3	灰	20	1/1.4	-	1個
7.3	灰	50	1/1.4	-	1個
7.3	灰	100	1/1.4	-	1個
11.1	灰	10	1/2.3	-	1個
11.1	灰	20	1/2.3	-	1個
11.1	灰	50	1/2.3	-	1個
11.1	灰	100	1/2.3	-	1個
13.1	灰	10	1/2.9	-	1個
13.1	灰	20	1/2.9	-	1個
13.1	灰	50	1/2.9	-	1個
13.1	灰	100	1/2.9	-	1個

通常単価(税別) (税込単価)	通常出荷日

4,185円 ( 4,604円 )	在庫品1日目当日出荷可能
6,615円 ( 7,277円 )	在庫品1日目当日出荷可能
8,465円 ( 9,312円 )	在庫品1日目当日出荷可能
13,235円 ( 14,559円 )	在庫品1日目当日出荷可能
5,534円 ( 6,087円 )	2日目
8,290円 ( 9,119円 )	2日目
14,303円 ( 15,733円 )	2日目
27,230円 ( 29,953円 )	2日目
8,263円 ( 9,089円 )	3日目
10,275円 ( 11,303円 )	3日目
28,137円 ( 30,951円 )	3日目
29,358円 ( 32,294円 )	3日目
13,241円 ( 14,565円 )	3日目
22,060円 ( 24,266円 )	3日目
47,944円 ( 52,738円 )	3日目
65,883円 ( 72,471円 )	3日目
16,983円 ( 18,681円 )	3日目
29,123円 ( 32,035円 )	3日目
65,577円 ( 72,135円 )	3日目
96,236円 ( 105,860円 )	3日目

詳細情報

基本情報

基本情報

音声信号の伝達、無線の送受信などに使用する充実タイプ同軸ケーブル一般型充実タイプ。
【特長】
・2Vタイプ。
・50Ω充実型。
・低損失。
・高周波領域で特性インピーダンスが一定です。
・軽量な上、柔軟性・加工性に優れています。
・高遮蔽、低損失タイプです。
【用途】
・音声信号の伝達。
・無線の送受信。
・信号回路・機器間・機器内部の接続。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
