75Ω充実タイプ同軸ケーブル 2Vタイプ
未確定：候補が16型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
一般充実型 製品仕様
構造図
構造
| 記号 | 項目 | 備考 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 内部導体 | 絶縁体 | 外部導体 | シース | |||||||
| 材質 | 素線本数/ 外径 （mm） | 材質 | 外径 （mm） | 材質 | 外径 （mm） | 材質 | 標準色 | 外径 （mm） | ||
| 1.5C-2V | CP | 1/0.26 | PE | 1.6 | AC | 2.2 | PVC | 黒 | 3.0 | ※23年2月販売終了 |
| 1.5C-2VS | AC | 7/0.09 | 1.6 | 2.1 | PVC | 3.0 | - | |||
| 3C-2V メーカー型番： 3C-2V（C） | 1/0.5 | PE | 3.1 | CCA | 3.8 | PVC | 黒 | 5.2 | - | |
| 3C-2V-AL | 1/0.5 | 3.1 | AL | 3.8 | PVC | 5.2 | - | |||
| 3C-2VS | 7/0.18 | 3.1 | AC | 3.7 | PVC | 5.2 | ※21年9月販売終了 | |||
| 5C-2V | AC | 1/0.8 | PE | 4.8 | AC | 5.4 | PVC | 黒 | 7.2 | - |
| 5C-2VS | 7/0.26 | 4.8 | 5.4 | PVC | 7.2 | ※21年9月販売終了 | ||||
| 7C-2V | AC | 1/1.2 | PE | 7.3 | AC | 8.2 | PVC | 黒 | 10.4 | ※21年9月販売終了 |
| 7C-2VS | 7/0.4 | 7.3 | 8.2 | PVC | 10.4 | ※21年9月販売終了 | ||||
周波数特性
| 記号 | 項目 | 備考 | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 導体抵抗 | 耐電圧 | 静電容量 | 絶縁抵抗 | 特性 インピーダンス | 標準減衰量 dB/km | 概算 質量 kg/km | |||
| [20℃] Ω/km （以下） | AC.V/ 1分間 | nF/km （約） | MΩ-km （以上） | ||||||
| Ω | 220 MHz | 770 MHz | |||||||
| 1.5C-2V | 968.0 | 1000 | 69 | 1000 | 75±3 | 10MHz 96 | 15 | ※23年2月販売終了 | |
| 1.5C-2VS | 419.0 | 1000 | 69 | 1000 | 75±3 | 10MHz 106 | 14 | - | |
| 3C-2V メーカー型番： 3C-2V（C） | 91.4 | 1000 | 67 | 1000 | 75±3 | 200 | 396 | 28 | - |
| 3C-2V-AL | 91.4 | 1000 | 67 | 1000 | 75±3 | 200 | 396 | 26 | - |
| 3C-2VS | 100.0 | 1000 | 67 | 1000 | 75±3 | 10MHz 48 | 35 | ※21年9月販売終了 | |
| 5C-2V | 35.9 | 1000 | 67 | 1000 | 75±3 | 131 | 263 | 65 | - |
| 5C-2VS | 50.2 | 1000 | 67 | 1000 | 75±3 | 10MHz 30 | 68 | ※21年9月販売終了 | |
| 7C-2V | 15.9 | 1000 | 67 | 1000 | 75±3 | 91 | 186 | 130 | ※21年9月販売終了 |
| 7C-2VS | 20.7 | 1000 | 67 | 1000 | 75±3 | 10MHz 22 | 144 | ※21年9月販売終了 | |
- ※ 減衰量の最大値は標準値の115%以下です。
多重編組充実型 製品仕様
構造図
構造
| 記号 | 項目 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 内部導体 | 絶縁体 | 外部導体 | シース | ||||||
| 材質 | 素線本数/ 外径 （mm） | 材質 | 外径 （mm） | 材質 | 外径 （mm） | 材質 | 標準色 | 外径 （mm） | |
| 3C-2W | AC | 1/0.5 | PE | 3.1 | AC | 4.5 | PVC | 黒 | 6.5 |
| 5C-2W | 1/0.8 | 4.9 | 6.3 | 8.3 | |||||
| 3C-2T | AC | 1/0.5 | PE | 3.1 | AC | 5.4 | PVC | 黒 | 7.4 |
周波数特性
| 記号 | 項目 | |||||||
|---|---|---|---|---|---|---|---|---|
| 導体抵抗 | 耐電圧 | 静電容量 | 絶縁抵抗 | 特性 インピーダンス | 標準減衰量 dB/km | 概算 質量 kg/km | ||
| [20℃] Ω/km （以下） | AC.V/ 1分間 | nF/km （約） | MΩ-km （以上） | |||||
| Ω | 220 MHz | 770 MHz | ||||||
| 3C-2W | 91.4 | 1000 | 67 | 1000 | 75±3 | 10MHz 42 | 74 | |
| 5C-2W | 35.9 | 1000 | 67 | 1000 | 75±3 | 131 | 263 | 100 |
| 3C-2T | 91.4 | 1000 | 67 | 1000 | 75±3 | 10MHz 42 | 110 | |
- ※ 減衰量の最大値は標準値の115％以下です。 外部導体の外径は2重もしくは3重シールドの外径とします。
充実タイプ（一般型/多重編組型） 標準減衰量特性
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,696円 ( 13,966円 ) | 3日目 |
2,334円 ( 2,567円 ) | 3日目 |
4,303円 ( 4,733円 ) | 3日目 |
7,084円 ( 7,792円 ) | 3日目 |
7,795円 ( 8,575円 ) | 3日目 |
2,334円 ( 2,567円 ) | 3日目 |
4,303円 ( 4,733円 ) | 3日目 |
7,084円 ( 7,792円 ) | 3日目 |
7,795円 ( 8,575円 ) | 3日目 |
4,440円 ( 4,884円 ) | 在庫品1日目当日出荷可能 |
12,366円 ( 13,603円 ) | 在庫品1日目当日出荷可能 |
14,537円 ( 15,991円 ) | 在庫品1日目当日出荷可能 |
4,158円 ( 4,574円 ) | 3日目 |
6,116円 ( 6,728円 ) | 3日目 |
9,697円 ( 10,667円 ) | 3日目 |
14,559円 ( 16,015円 ) | 3日目 |
詳細情報
基本情報
高遮蔽・低損失の充実タイプ同軸ケーブル2Vタイプ。
【特長】
・75Ω充実型
・高周波領域で特性インピーダンスが一定です
・軽量な上、柔軟性・加工性に優れています
【用途】
・屋内への引込み線、屋内配線
・監視・防犯カメラ
・信号回路、高周波機器間の接続
ご注意
- 一部商品についてメーカー都合により、在庫限りで販売を終了いたします。
［在庫限り販売終了品］ ［推奨代替品］
・1.5C-2V-長さ ・1.5C-2VS
・3C-2V-長さ ・3C-2V-AL - 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

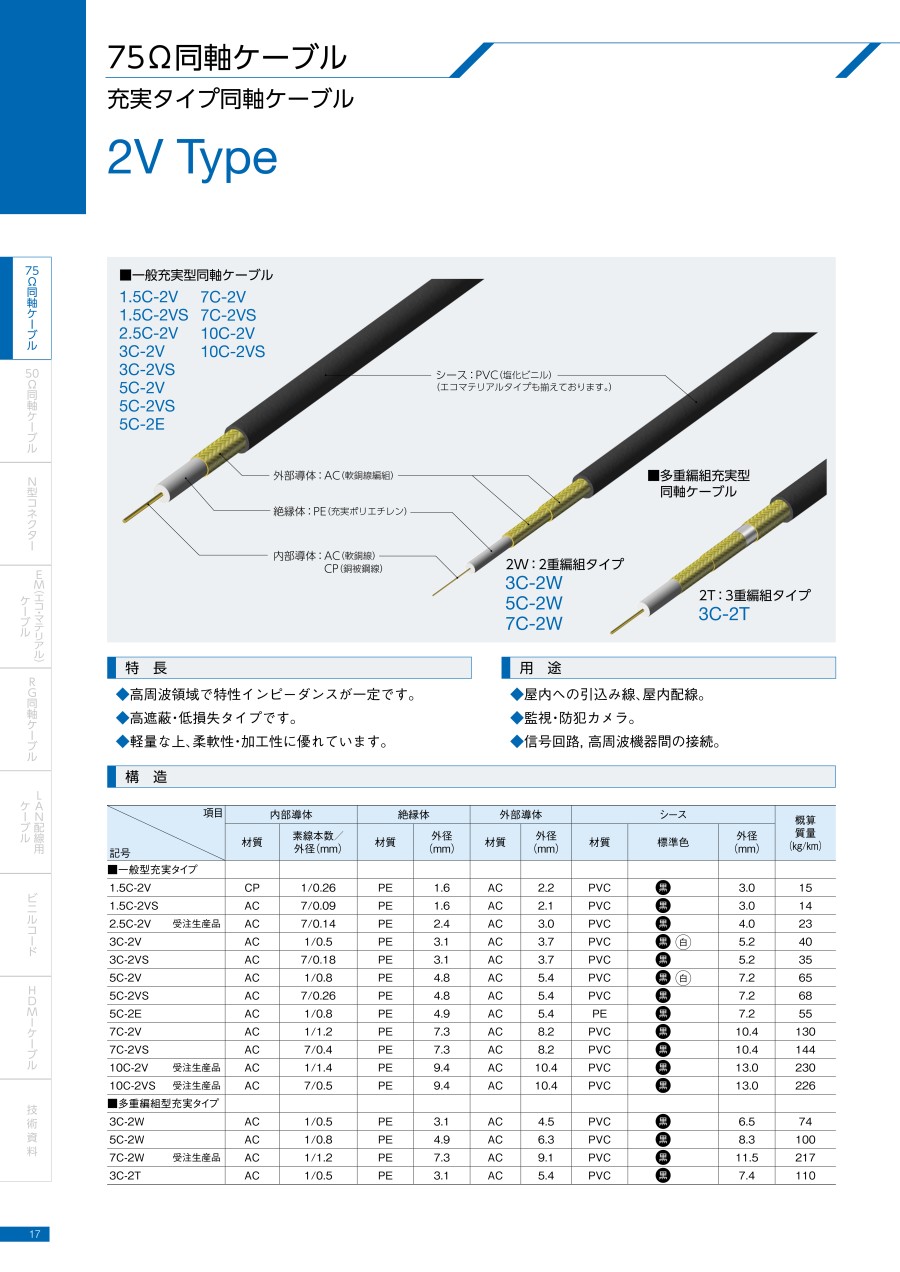

カタログ
75Ω充実タイプ同軸ケーブル 2Vタイプのレビュー
カメラの映像ケーブル
4
4.02018/08/31
カメラの映像ケーブルとして使用しています。
通常の3C-2Vなどのケーブルに対して、3C-2VSケーブルは芯材が単芯では...もっと読む
2人が参考にしています。
防犯カメラの信号線
5
5.02022/09/20
長距離引き回しても特にトラブルなく使用できています。古いものは敷設から15年以上経つものもありますが屋内及び天井では特に...もっと読む
0人が参考にしています。
