Bシリーズコネクタ

Bシリーズコネクタ
  • 数量スライド割引
通常単価:
4,264円~
通常出荷日:
在庫品1日目~  当日出荷可能18:00まで受付

確実なプッシュプル、セルフラッチング方式丸型コネクタ。
【特長】
・斬新なデザインで搭載製品を高品質に見せる。
・耐久嵌合回数5,000回以上の高耐久性。
【用途】
・耐熱仕様を求める計測装置、真空(気密)用途の半導体装置に最適。
・狭い場所に多極のコネクタを搭載したい場合に最適。
・とにかく耐久性を求める計測装置に便利。
・コネクタ嵌合は確実に、但し簡単に取り外しを行いたい場合に最適。

PDF

型番

50 の型番候補があります候補を表示

耐熱仕様を求める計測装置に

Bシリーズコネクタ

Bシリーズコネクタ。

  • 最小φ6.4(直径6.4mm)、L=28mmの4芯コネクタ。
  • コネクタ同士の嵌合がプッシュプルラッチ方式。
  • 耐熱-55~+250℃の環境下で使用可能。
  • 気密対応モデルあり(対応温度-20~+80℃/+100℃)。
  • 最大64芯の多極コネクタ。
  • 完全360°EMC遮断対応。

商品情報

シリーズ内容標準セルフラッチ
多極アライメントキー付コネクタ
Cable φ1-25mm
コンタクト構成・多極 2~64ピン
・多極、及び複合:
 同軸  1-14コンタクト50
 流体  1-4コンタクト
 高電圧 2-21コンタクト
 光ファイバ 1-14コンタクト
・熱電対 2-6コンタクト
・光ファイバ
・流体

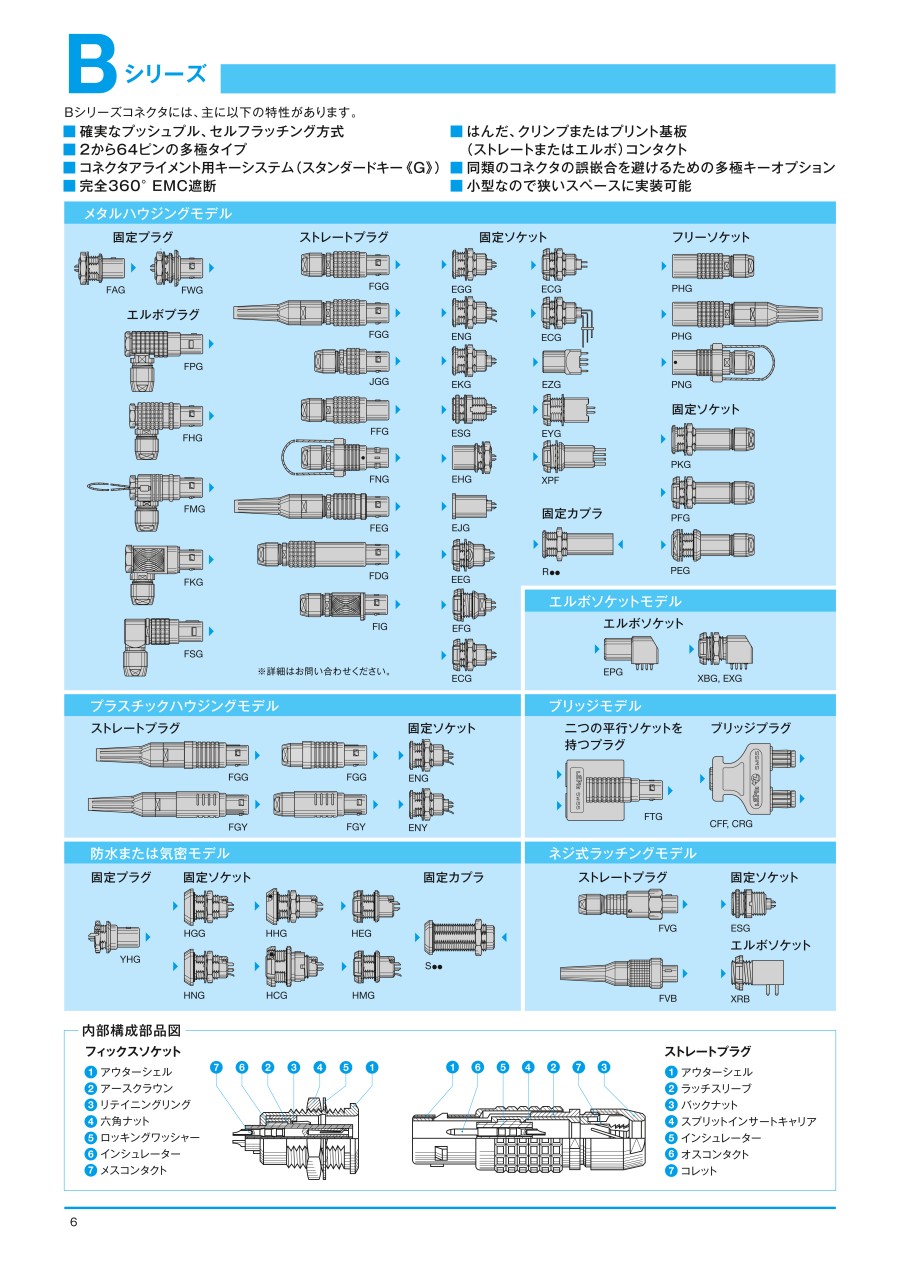

主な特徴・プッシュプルセルフラッチング
・7サイズ
・13アライメントキー
・9カラーコード
・60以上のシェルタイプ
・UL認定
・温度範囲 -55℃~250℃
・ハンダ、クリンプ、プリント基板コンタクト
・EMCシールド
>75dB at 10Mhz
>40dB at 1Ghz
・保護指数 IP50
シェルタイププラグ
【ストレート・エルボ・固定・ブリッジ】
ソケット
【フリー・固定・エルボ・PCBマウント・バックパネルマウンティング・真空】
カプラ
主な使用分野計測器・分析機
医療
機械関連
原子力関連
通信・情報システム
工業制御システム など

開発秘話



LEMOは、1946年にレオンモゥテ(Leon Mouttet)が、スイスのモルジュにて金属精密加工の会社として設立。
1957年に「抜き差しが簡単な信頼性の高いコネクタ」への要求に対応し、プッシュプルラッチ方式を自社開発、コネクタメーカーとして本格的に参入しました。
数人でスタートしたLEMOは、2017年全世界の従業員数1200名のコネクタメーカーへと成長し、その高性能コネクタは世界中の高性能機器で使用されるようになりました。

型番
EGG.1B.304.CLL
EGG.1B.305.CLL
EGG.1B.307.CLL
EGG.1B.308.CLL
EGG.2B.302.CLL
EGG.2B.310.CLL
EGG.2B.312.CLL
EGG.2B.314.CLL
EGG.2B.316.CLL
EGG.3B.303.CLL
EGG.3B.304.CLL
FGG.1B.304.CLAD52
FGG.1B.304.CLAD62
FGG.1B.304.CLAD72
FGG.1B.305.CLAD52
FGG.1B.305.CLAD62
FGG.1B.305.CLAD72
FGG.1B.307.CLAD52
FGG.1B.307.CLAD62
FGG.1B.307.CLAD72
FGG.1B.308.CLAD52
FGG.1B.308.CLAD62
FGG.1B.308.CLAD72
FGG.2B.302.CLAD52
FGG.2B.302.CLAD62
FGG.2B.302.CLAD72
FGG.2B.302.CLAD82
FGG.2B.310.CLAD52
FGG.2B.310.CLAD62
FGG.2B.310.CLAD72
FGG.2B.310.CLAD82
FGG.2B.312.CLAD52
FGG.2B.312.CLAD62
FGG.2B.312.CLAD72
FGG.2B.312.CLAD82
FGG.2B.314.CLAD52
FGG.2B.314.CLAD62
FGG.2B.314.CLAD72
FGG.2B.314.CLAD82
FGG.2B.316.CLAD52
FGG.2B.316.CLAD62
FGG.2B.316.CLAD72
FGG.2B.316.CLAD82
FGG.3B.303.CLAD72
FGG.3B.303.CLAD92
FGG.3B.304.CLAD72
FGG.3B.304.CLAD92
HGG.1B.307.CLLPV
HGG.2B.310.CLLPV
HGG.3B.304.CLLPV
型番通常単価最小発注数量スライド値引通常
出荷日
RoHSコネクタシリーズ頭文字 適用ピン・コンタクト 芯数 用途 許容電流
(A)
許容電圧
(V)
耐電圧
(Vr.m.s)
適用電線記号
(AWG)
シェルサイズ コネクタタイプ 適合ケーブル仕上外径
(φ mm)
保護等級

4,264円

1個あり

在庫品1日目

当日出荷可能

10D・E・Fメス(ソケット)4ケーブル対パネルマウント104801,450#221Bパネルマウントタイプ-IP50

5,027円

1個あり

5日目

-D・E・Fメス(ソケット)5ケーブル対パネルマウント93801,150#221Bパネルマウントタイプ-IP50

4,393円

1個あり

在庫品1日目

当日出荷可能

10D・E・Fメス(ソケット)7ケーブル対パネルマウント73501,050#221Bパネルマウントタイプ-IP50

4,727円

1個

1日目

-D・E・Fメス(ソケット)8ケーブル対パネルマウント53801,150#221Bパネルマウントタイプ-IP50

5,177円

1個あり

在庫品1日目

当日出荷可能

10D・E・Fメス(ソケット)2ケーブル対パネルマウント305801,750#162Bパネルマウントタイプ-IP50

6,571円

1個

5日目

-D・E・Fメス(ソケット)10ケーブル対パネルマウント84301,300#222Bパネルマウントタイプ-IP50

7,701円

1個あり

お見積り

10D・E・Fメス(ソケット)12ケーブル対パネルマウント74501,350#222Bパネルマウントタイプ-IP50

8,008円

1個あり

5日目

-D・E・Fメス(ソケット)14ケーブル対パネルマウント6.54501,350#222Bパネルマウントタイプ-IP50

8,654円

1個あり

5日目

-D・E・Fメス(ソケット)16ケーブル対パネルマウント64201,250#222Bパネルマウントタイプ-IP50

4,952円

1個あり

5日目

-D・E・Fメス(ソケット)3ケーブル対パネルマウント255001,500#163Bパネルマウントタイプ-IP50

7,514円

1個あり

お見積り

10D・E・Fメス(ソケット)4ケーブル対パネルマウント194201,250#163Bパネルマウントタイプ-IP50

5,274円

1個あり

5日目

-D・E・Fオス(プラグ)4ケーブル対ケーブル104801,450#221Bストレートタイプ4.2~5.2IP50

7,122円

1個あり

在庫品1日目

当日出荷可能

10D・E・Fオス(プラグ)4ケーブル対ケーブル104801,450#221Bストレートタイプ5.2~6.2IP50

4,760円

20個

31日目

10D・E・Fオス(プラグ)4ケーブル対ケーブル104801,450#221Bストレートタイプ6.2~7.2IP50

5,368円

1個あり

5日目

-D・E・Fオス(プラグ)5ケーブル対ケーブル93801,150#221Bストレートタイプ4.2~5.2IP50

5,460円

1個あり

5日目

-D・E・Fオス(プラグ)5ケーブル対ケーブル93801,150#221Bストレートタイプ5.2~6.2IP50

5,470円

1個あり

お見積り

10D・E・Fオス(プラグ)5ケーブル対ケーブル93801,150#221Bストレートタイプ6.2~7.2IP50

7,500円

1個あり

在庫品1日目

当日出荷可能

10D・E・Fオス(プラグ)7ケーブル対ケーブル73501,050#221Bストレートタイプ4.2~5.2IP50

5,982円

1個あり

5日目

-D・E・Fオス(プラグ)7ケーブル対ケーブル73501,050#221Bストレートタイプ5.2~6.2IP50

6,096円

1個あり

お見積り

10D・E・Fオス(プラグ)7ケーブル対ケーブル73501,050#221Bストレートタイプ6.2~7.2IP50

5,806円

1個あり

お見積り

10D・E・Fオス(プラグ)8ケーブル対ケーブル53801,150#221Bストレートタイプ4.2~5.2IP50

5,806円

1個あり

お見積り

10D・E・Fオス(プラグ)8ケーブル対ケーブル53801,150#221Bストレートタイプ5.2~6.2IP50

5,376円

1個あり

在庫品1日目

当日出荷可能

10D・E・Fオス(プラグ)8ケーブル対ケーブル53801,150#221Bストレートタイプ6.2~7.2IP50

6,770円

1個あり

在庫品1日目

当日出荷可能

10D・E・Fオス(プラグ)2ケーブル対ケーブル305801,750#162Bストレートタイプ4.2~5.2IP50

6,921円

1個あり

お見積り

10D・E・Fオス(プラグ)2ケーブル対ケーブル305801,750#162Bストレートタイプ5.2~6.2IP50

6,770円

1個あり

お見積り

10D・E・Fオス(プラグ)2ケーブル対ケーブル305801,750#162Bストレートタイプ6.2~7.2IP50

7,323円

1個あり

在庫品1日目

当日出荷可能

10D・E・Fオス(プラグ)2ケーブル対ケーブル305801,750#162Bストレートタイプ7.2~8.2IP50

8,905円

1個あり

お見積り

10D・E・Fオス(プラグ)10ケーブル対ケーブル84301,300#222Bストレートタイプ4.2~5.2IP50

8,905円

1個あり

お見積り

10D・E・Fオス(プラグ)10ケーブル対ケーブル84301,300#222Bストレートタイプ5.2~6.2IP50

8,904円

1個あり

お見積り

10D・E・Fオス(プラグ)10ケーブル対ケーブル84301,300#222Bストレートタイプ6.2~7.2IP50

9,538円

1個あり

在庫品1日目

当日出荷可能

10D・E・Fオス(プラグ)10ケーブル対ケーブル84301,300#222Bストレートタイプ7.2~8.2IP50

9,517円

1個あり

お見積り

10D・E・Fオス(プラグ)12ケーブル対ケーブル74501,350#222Bストレートタイプ4.2~5.2IP50

9,655円

1個あり

お見積り

10D・E・Fオス(プラグ)12ケーブル対ケーブル74501,350#222Bストレートタイプ5.2~6.2IP50

9,517円

1個あり

お見積り

10D・E・Fオス(プラグ)12ケーブル対ケーブル74501,350#222Bストレートタイプ6.2~7.2IP50

9,655円

1個あり

お見積り

10D・E・Fオス(プラグ)12ケーブル対ケーブル74501,350#222Bストレートタイプ7.2~8.2IP50

10,266円

1個あり

お見積り

10D・E・Fオス(プラグ)14ケーブル対ケーブル6.54501,350#222Bストレートタイプ4.2~5.2IP50

10,266円

1個あり

お見積り

10D・E・Fオス(プラグ)14ケーブル対ケーブル6.54501,350#222Bストレートタイプ5.2~6.2IP50

10,266円

1個あり

お見積り

10D・E・Fオス(プラグ)14ケーブル対ケーブル6.54501,350#222Bストレートタイプ6.2~7.2IP50

10,266円

1個あり

お見積り

10D・E・Fオス(プラグ)14ケーブル対ケーブル6.54501,350#222Bストレートタイプ7.2~8.2IP50

10,814円

1個あり

お見積り

10D・E・Fオス(プラグ)16ケーブル対ケーブル64201,250#222Bストレートタイプ4.2~5.2IP50

10,814円

1個あり

お見積り

10D・E・Fオス(プラグ)16ケーブル対ケーブル64201,250#222Bストレートタイプ5.2~6.2IP50

10,814円

1個あり

お見積り

10D・E・Fオス(プラグ)16ケーブル対ケーブル64201,250#222Bストレートタイプ6.2~7.2IP50

10,814円

1個あり

お見積り

10D・E・Fオス(プラグ)16ケーブル対ケーブル64201,250#222Bストレートタイプ7.2~8.2IP50

9,725円

1個あり

お見積り

10D・E・Fオス(プラグ)3ケーブル対ケーブル255001,500#163Bストレートタイプ6.2~7.7IP50

9,725円

1個あり

お見積り

10D・E・Fオス(プラグ)3ケーブル対ケーブル255001,500#163Bストレートタイプ7.7~9.2IP50

10,003円

1個あり

お見積り

10D・E・Fオス(プラグ)4ケーブル対ケーブル194201,250#163Bストレートタイプ6.2~7.7IP50

12,319円

1個あり

在庫品1日目

当日出荷可能

10D・E・Fオス(プラグ)4ケーブル対ケーブル194201,250#163Bストレートタイプ7.7~9.2IP50

9,193円

1個あり

お見積り

10G・H・Iメス(ソケット)7ケーブル対パネルマウント73501,050#221Bパネルマウントタイプ-IP50

13,516円

1個あり

在庫品1日目

当日出荷可能

10G・H・Iメス(ソケット)10ケーブル対パネルマウント84301,300#222Bパネルマウントタイプ-IP50

12,846円

1個あり

在庫品1日目

当日出荷可能

10G・H・Iメス(ソケット)4ケーブル対パネルマウント194201,250#163Bパネルマウントタイプ-IP50

Loading...

  1. 1


商品担当おすすめ

基本情報

コネクタ形状 丸型 電線接続方法 ハンダ 接続方向 ストレート
保護機能(耐環境性) 着脱方法 ワンタッチ

よくあるご質問(FAQ)

質問: 真空(気密)コネクタの性能は?
回答: エア漏れ率(He):<10-7mbar.l.s-1となります。(パスカルにすると10-8Pa相当※但しPaは保証値ではない)
