富士電線工業（ケーブル）

耐燃性ポリエチレン絶縁耐燃性ポリエチレンシースキャブタイヤ丸形コード EM-ECTF

カタログ

通常単価(税別): 4,143円～129,029円

税込単価: 4,557円～141,932円

通常出荷日：3日目～4日目一部当日出荷可能

VCTFのエコ電線（EM-ECTF）。【特長】・ハロゲンや鉛を含まない無害な被覆材料を使用しているので...

未確定：候補が900型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

VCTFのエコ電線（EM-ECTF）の特長

認証区分	規格・区分	認証番号
JIS	-	-
JCS	4501：耐燃性ポリエチレンコード	-
電気用品安全法	丸形・線心構造が同一のもの	JET1342-12019-1001

構造図

サイズ（mm²）	導体		絶縁体標準厚さ（mm）	シース標準厚さ（mm）	仕上外径（mm）	製品重量（ドラム重量込み）				ケース寸法			使用温度（℃）			許容电流（A）	導体抵抗（Ω/km）	曲げ半径（mm以上）
	構成（本/mm）	外径（mm）				ケース入り		1000mドラム		縦（mm）	横（mm）	高さ（mm）	最高	最低温度
	構成（本/mm）	外径（mm）				条長	kg	kg	（ドラム）	縦（mm）	横（mm）	高さ（mm）	最高	固定	移動
2×0.75	30/0.18	1.1	0.6	1.0	6.6	100	6.0	87	3-3	370	370	90	75	-25	-15	8	25.1	40
3×0.75					7.0	100	7.0	97	3-4	370	370	90				8		42
4×0.75					7.6	100	9.0	120	3-5	370	370	90				8		46
2×1.25	50/0.18	1.5	0.6	1.0	7.4	100	8.0	110	3-5	370	370	90	75	-25	-15	14	15.1	45
3×1.25					7.8	100	9.5	134	4-4	460	460	90				14		47
4×1.25					8.5	100	12.0	165	4-5	460	460	90				14		51
2×2	37/0.26	1.8	0.6	1.0	8.0	100	10.0	144	4-4	460	460	90	75	-25	-15	20	9.79	48
3×2					8.5	100	12.0	175	4-5	460	460	90				20		51
4×2					9	100	15.0	208	4-7	460	460	90				20		56

仕様表
※絶縁物の許容温度は75℃
表面表示：EM-ECTF（サイズ）＜PS＞E JET FUJI E.W.C タイネン製造年

電流減少係数

周囲温度(℃)	30	40	50	60	70
電流減少係数	1.00	0.89	0.75	0.59	0.34

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）0.75mm²の2芯で周囲温度が40℃の場合の許容電流値
8×0.89=7.12（A）

型番リスト

表示件数

...

型番

芯数

(芯)

導体断面積

(mm²)

AWGサイズ

(AWG)

全長

(m)

仕上り外径

(mm)

素線数/素線径

(本数/mm)

絶縁体外径

(mm)

RoHS2（10物質）?

最小発注数量

2	0.75	[19～18] 18	1	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	2	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	3	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	4	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	5	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	6	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	7	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	8	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	9	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	10	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	11	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	12	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	13	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	14	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	15	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	16	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	17	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	18	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	19	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	20	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	21	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	22	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	23	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	24	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	25	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	26	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	27	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	28	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	29	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	30	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	31	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	32	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	33	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	34	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	35	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	36	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	37	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	38	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	39	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	40	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	41	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	42	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	43	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	44	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	45	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	46	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	47	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	48	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	49	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	50	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	51	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	52	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	53	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	54	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	55	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	56	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	57	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	58	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	59	6.6	30/0.18	2.3	対応	1個
2	0.75	[19～18] 18	60	6.6	30/0.18	2.3	対応	1個

通常単価(税別) (税込単価)	通常出荷日

4,143円 ( 4,557円 )	3日目
4,143円 ( 4,557円 )	3日目
4,143円 ( 4,557円 )	3日目
4,143円 ( 4,557円 )	3日目
4,143円 ( 4,557円 )	3日目
4,971円 ( 5,468円 )	3日目
5,800円 ( 6,380円 )	3日目
6,629円 ( 7,292円 )	3日目
7,456円 ( 8,202円 )	3日目
8,285円 ( 9,114円 )	3日目
6,848円 ( 7,533円 )	3日目
7,470円 ( 8,217円 )	3日目
8,093円 ( 8,902円 )	3日目
8,715円 ( 9,587円 )	3日目
9,338円 ( 10,272円 )	3日目
9,960円 ( 10,956円 )	3日目
10,583円 ( 11,641円 )	3日目
11,205円 ( 12,326円 )	3日目
11,828円 ( 13,011円 )	3日目
12,450円 ( 13,695円 )	3日目
13,073円 ( 14,380円 )	3日目
13,695円 ( 15,065円 )	3日目
14,318円 ( 15,750円 )	3日目
14,940円 ( 16,434円 )	3日目
15,563円 ( 17,119円 )	3日目
16,185円 ( 17,804円 )	3日目
16,808円 ( 18,489円 )	3日目
17,430円 ( 19,173円 )	3日目
18,053円 ( 19,858円 )	3日目
18,675円 ( 20,543円 )	3日目
19,298円 ( 21,228円 )	3日目
19,920円 ( 21,912円 )	3日目
20,543円 ( 22,597円 )	3日目
21,165円 ( 23,282円 )	3日目
21,788円 ( 23,967円 )	3日目
22,410円 ( 24,651円 )	3日目
23,033円 ( 25,336円 )	3日目
23,655円 ( 26,021円 )	3日目
24,278円 ( 26,706円 )	3日目
24,900円 ( 27,390円 )	3日目
25,523円 ( 28,075円 )	3日目
26,145円 ( 28,760円 )	3日目
26,768円 ( 29,445円 )	3日目
27,390円 ( 30,129円 )	3日目
28,013円 ( 30,814円 )	3日目
28,635円 ( 31,499円 )	3日目
29,258円 ( 32,184円 )	3日目
29,880円 ( 32,868円 )	3日目
30,503円 ( 33,553円 )	3日目
18,167円 ( 19,984円 )	4日目
18,530円 ( 20,383円 )	4日目
18,894円 ( 20,783円 )	4日目
19,257円 ( 21,183円 )	4日目
19,620円 ( 21,582円 )	4日目
19,984円 ( 21,982円 )	4日目
20,347円 ( 22,382円 )	4日目
20,710円 ( 22,781円 )	4日目
21,074円 ( 23,181円 )	4日目
21,437円 ( 23,581円 )	4日目
21,800円 ( 23,980円 )	4日目

...

基本情報

基本情報

VCTFのエコ電線（EM-ECTF）。
【特長】
・ハロゲンや鉛を含まない無害な被覆材料を使用しているので、焼却や埋立て処分をしても有害物質を発生しません。
【用途】
・屋内で使用する300V以下の小型電気器具の電源コードとして使用出来ます。

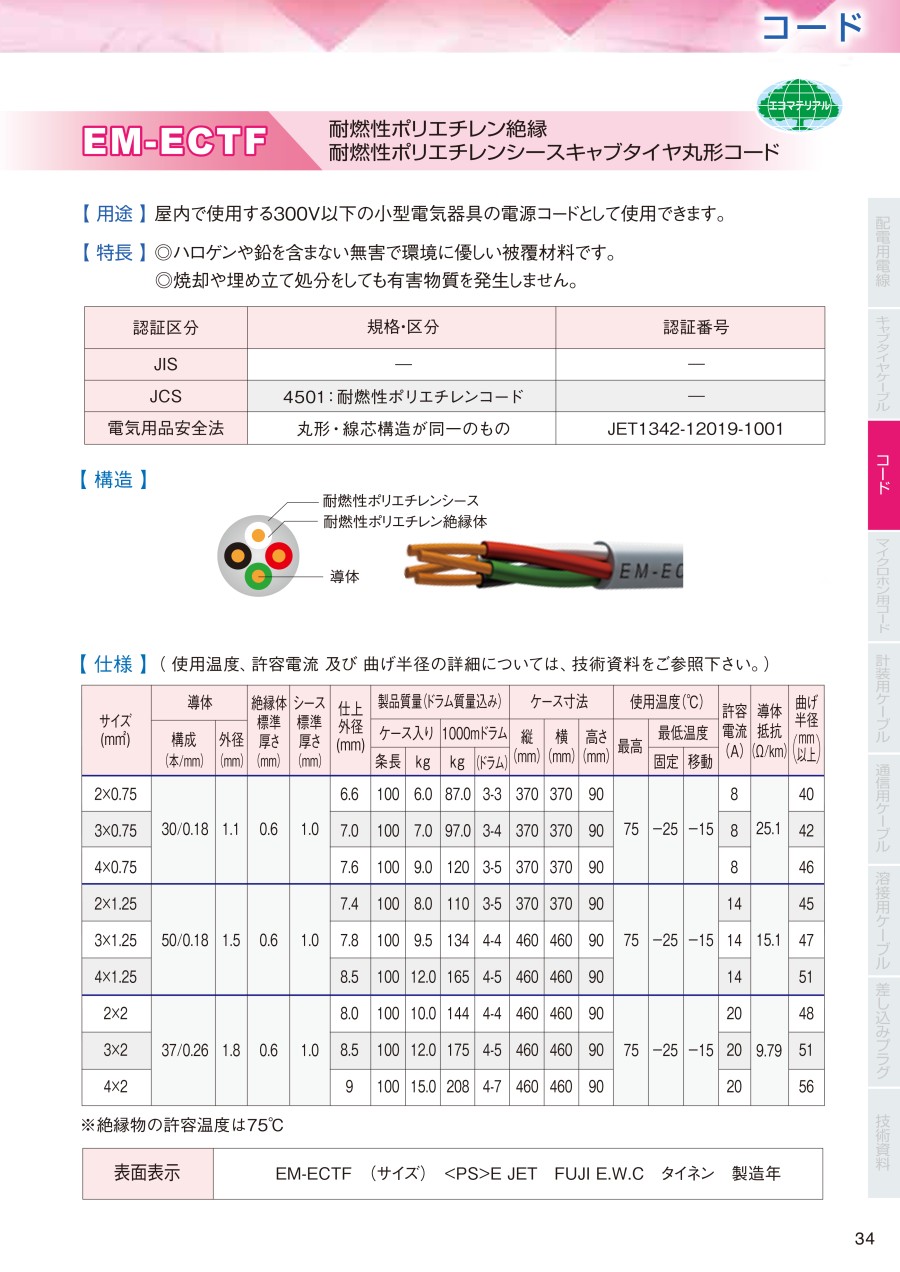

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

耐燃性ポリエチレン絶縁耐燃性ポリエチレンシースキャブタイヤ丸形コード EM-ECTFのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q構造寸法は？

富士電線工業製のＶＣＴＦと同様になります。
