長岡特殊電線

計装用ケーブル KPEV-SBTシリーズ

カタログ

通常単価(税別): 2,864円～242,280円

税込単価: 3,150円～266,508円

通常出荷日：3日目～4日目

高密度編組シールド構造と線心対撚り構造で、安定した信号を伝送できる、計装用対形ケーブル。【特長】・0....

よく一緒に見られています

長岡特殊電線

通常出荷日：在庫品1日目

よく一緒に見られています

長岡特殊電線

通常出荷日：在庫品1日目

未確定：候補が1,501型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

計装用対形ケーブルの特長

0.3～0.5mm^2の導体には「すずめっき軟銅線」を使用、ハンダ付け性に優れ、耐腐食性も良好。

0.3～0.5mm²の導体には「すずめっき軟銅線」を使用、ハンダ付け性に優れ、耐腐食性も良好。

定格電圧	60V以下
定格温度	60℃以下
シース色	ソフト黒
用途	■工場内の信号伝送、遠隔操作、監視装置等の計装用に。 ■FA、OA機器内部の配線用、接続用に。 ■60V以下の小勢力回路及び弱電回路の配線用、接続用に。

構造規格表

対数	導体			ポリエチレン絶縁体		ビニルシース		概算質量 kg/km
対数	断面積ｍｍ^２	構成素線数/素線径本/mm	外径 mm	厚さ mm	外径 mm	厚さ mm	仕上外径約 mm	概算質量 kg/km
1P	0.3	12/0.18TA	0.7	0.3	1.3	1.2	5.7	44
	0.5	20/0.18TA	0.9	0.4	1.7	1.2	6.5	57
	0.75	30/0.18A	1.1	0.5	2.1	1.2	7.3	70
	0.9	7/0.40A	1.2	0.5	2.2	1.2	7.5	74
	1.25	7/0.45A	1.35	0.6	2.6	1.2	8.2	87
	2.0	37/0.26A	1.8	0.6	3.0	1.2	9.1	110
2P	0.3	12/0.18TA	0.7	0.3	1.3	1.5	8.1	81
	0.5	20/0.18TA	0.9	0.4	1.7	1.5	9.5	105
	0.75	30/0.18A	1.1	0.5	2.1	1.5	10.8	135
	0.9	7/0.40A	1.2	0.5	2.2	1.5	11.2	145
	1.25	7/0.45A	1.35	0.6	2.6	1.5	12.4	170
	2.0	37/0.26A	1.8	0.6	3.0	1.5	13.9	220
3P	0.3	12/0.18TA	0.7	0.3	1.3	1.5	8.4	92
	0.5	20/0.18TA	0.9	0.4	1.7	1.5	10.3	125
	0.75	30/0.18A	1.1	0.5	2.1	1.5	11.4	160
	0.9	7/0.40A	1.2	0.5	2.2	1.5	11.8	170
	1.25	7/0.45A	1.35	0.6	2.6	1.5	13.0	205
	2.0	37/0.26A	1.8	0.6	3.0	1.5	14.5	275
5P	0.3	12/0.18TA	0.7	0.3	1.3	1.5	9.7	120
	0.5	20/0.18TA	0.9	0.4	1.7	1.5	11.5	165
	0.75	30/0.18A	1.1	0.5	2.1	1.5	13.3	220
	0.9	7/0.40A	1.2	0.5	2.2	1.5	13.6	240
	1.25	7/0.45A	1.35	0.6	2.6	1.5	15.4	285
	2.0	37/0.26A	1.8	0.6	3.0	1.5	17.5	395
7P	0.3	12/0.18TA	0.7	0.3	1.3	1.5	10.3	140
	0.5	20/0.18TA	0.9	0.4	1.7	1.5	12.4	195
	0.75	30/0.18A	1.1	0.5	2.1	1.5	14.4	260
	0.9	7/0.40A	1.2	0.5	2.2	1.5	14.9	285
	1.25	7/0.45A	1.35	0.6	2.6	1.5	16.7	350
	2.0	37/0.26A	1.8	0.6	3.0	1.5	19.0	495
10P	0.3	12/0.18TA	0.7	0.3	1.3	1.5	12.5	185
	0.5	20/0.18TA	0.9	0.4	1.7	1.5	15.3	265
	0.75	30/0.18A	1.1	0.5	2.1	1.5	18.0	360
	0.9	7/0.40A	1.2	0.5	2.2	1.5	18.7	390
	1.25	7/0.45A	1.35	0.6	2.6	1.5	21.0	480
	2.0	37/0.26A	1.8	0.6	3.0	1.6	24.3	695
15P	0.3	12/0.18TA	0.7	0.3	1.3	1.5	13.8	235
	0.5	20/0.18TA	0.9	0.4	1.7	1.5	16.9	345
	0.75	30/0.18A	1.1	0.5	2.1	1.5	19.9	470
	0.9	7/0.40A	1.2	0.5	2.2	1.5	20.7	515
	1.25	7/0.45A	1.35	0.6	2.6	1.6	23.6	655
20P	0.3	12/0.18TA	0.7	0.3	1.3	1.5	15.1	285
	0.5	20/0.18TA	0.9	0.4	1.7	1.5	18.7	425
	0.75	30/0.18A	1.1	0.5	2.1	1.6	22.4	605
	0.9	7/0.40A	1.2	0.5	2.2	1.6	23.3	665
	1.25	7/0.45A	1.35	0.6	2.6	1.7	26.5	835
25P	0.3	12/0.18TA	0.7	0.3	1.3	1.5	17.0	345
	0.5	20/0.18TA	0.9	0.4	1.7	1.5	21.0	515
	0.75	30/0.18A	1.1	0.5	2.1	1.7	25.5	740
	0.9	7/0.40A	1.2	0.5	2.2	1.7	26.5	815
	1.25	7/0.45A	1.35	0.6	2.6	1.9	30.5	1045
30P	0.3	12/0.18TA	0.7	0.3	1.3	1.5	17.9	390
	0.5	20/0.18TA	0.9	0.4	1.7	1.6	22.4	600
	0.75	30/0.18A	1.1	0.5	2.1	1.7	27.0	855
	0.9	7/0.40A	1.2	0.5	2.2	1.8	28.3	955
	1.25	7/0.45A	1.35	0.6	2.6	1.9	32.3	1225

線心が対撚のため、仕上外径の変動が幾分大きくなります。

型番リスト

表示件数

...

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

芯数

対数

AWGサイズ

(AWG)

導体断面積

(㎟)

仕上がり外径

(mm)

全長

(m)

導体素線数/素線径

(本/mm)

導体外径

(mm)

絶縁体外径

(mm)

RoHS?

最小発注数量

2	1P	[23～22] 22	0.3	5.7	1	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	2	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	3	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	4	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	5	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	6	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	7	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	8	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	9	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	10	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	11	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	12	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	13	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	14	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	15	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	16	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	17	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	18	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	19	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	20	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	21	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	22	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	23	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	24	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	25	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	26	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	27	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	28	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	29	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	30	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	31	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	32	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	33	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	34	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	35	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	36	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	37	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	38	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	39	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	40	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	41	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	42	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	43	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	44	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	45	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	46	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	47	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	48	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	49	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	50	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	51	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	52	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	53	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	54	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	55	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	56	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	57	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	58	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	59	12/0.18TA	0.7	1.3	10	1個
2	1P	[23～22] 22	0.3	5.7	60	12/0.18TA	0.7	1.3	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,864円 ( 3,150円 )	4日目
2,864円 ( 3,150円 )	4日目
2,864円 ( 3,150円 )	4日目
2,864円 ( 3,150円 )	4日目
2,864円 ( 3,150円 )	4日目
4,164円 ( 4,580円 )	4日目
4,164円 ( 4,580円 )	4日目
4,164円 ( 4,580円 )	4日目
4,164円 ( 4,580円 )	4日目
4,164円 ( 4,580円 )	4日目
4,580円 ( 5,038円 )	4日目
4,996円 ( 5,496円 )	4日目
5,413円 ( 5,954円 )	4日目
5,829円 ( 6,412円 )	4日目
6,245円 ( 6,870円 )	4日目
6,661円 ( 7,327円 )	4日目
7,079円 ( 7,787円 )	4日目
7,495円 ( 8,245円 )	4日目
7,911円 ( 8,702円 )	4日目
8,327円 ( 9,160円 )	4日目
8,744円 ( 9,618円 )	4日目
9,160円 ( 10,076円 )	4日目
9,576円 ( 10,534円 )	4日目
9,993円 ( 10,992円 )	4日目
10,409円 ( 11,450円 )	4日目
10,825円 ( 11,908円 )	4日目
11,241円 ( 12,365円 )	4日目
11,659円 ( 12,825円 )	4日目
12,075円 ( 13,283円 )	4日目
12,491円 ( 13,740円 )	4日目
12,907円 ( 14,198円 )	4日目
13,324円 ( 14,656円 )	4日目
13,740円 ( 15,114円 )	4日目
14,156円 ( 15,572円 )	4日目
14,573円 ( 16,030円 )	4日目
14,989円 ( 16,488円 )	4日目
15,405円 ( 16,946円 )	4日目
15,821円 ( 17,403円 )	4日目
16,239円 ( 17,863円 )	4日目
16,655円 ( 18,321円 )	4日目
17,071円 ( 18,778円 )	4日目
17,487円 ( 19,236円 )	4日目
17,904円 ( 19,694円 )	4日目
18,320円 ( 20,152円 )	4日目
18,736円 ( 20,610円 )	4日目
19,153円 ( 21,068円 )	4日目
19,569円 ( 21,526円 )	4日目
19,985円 ( 21,984円 )	4日目
20,401円 ( 22,441円 )	4日目
20,819円 ( 22,901円 )	4日目
21,235円 ( 23,359円 )	4日目
21,651円 ( 23,816円 )	4日目
22,067円 ( 24,274円 )	4日目
22,484円 ( 24,732円 )	4日目
22,900円 ( 25,190円 )	4日目
23,316円 ( 25,648円 )	4日目
23,733円 ( 26,106円 )	4日目
24,149円 ( 26,564円 )	4日目
24,565円 ( 27,022円 )	4日目
24,981円 ( 27,479円 )	4日目

...

基本情報

基本情報

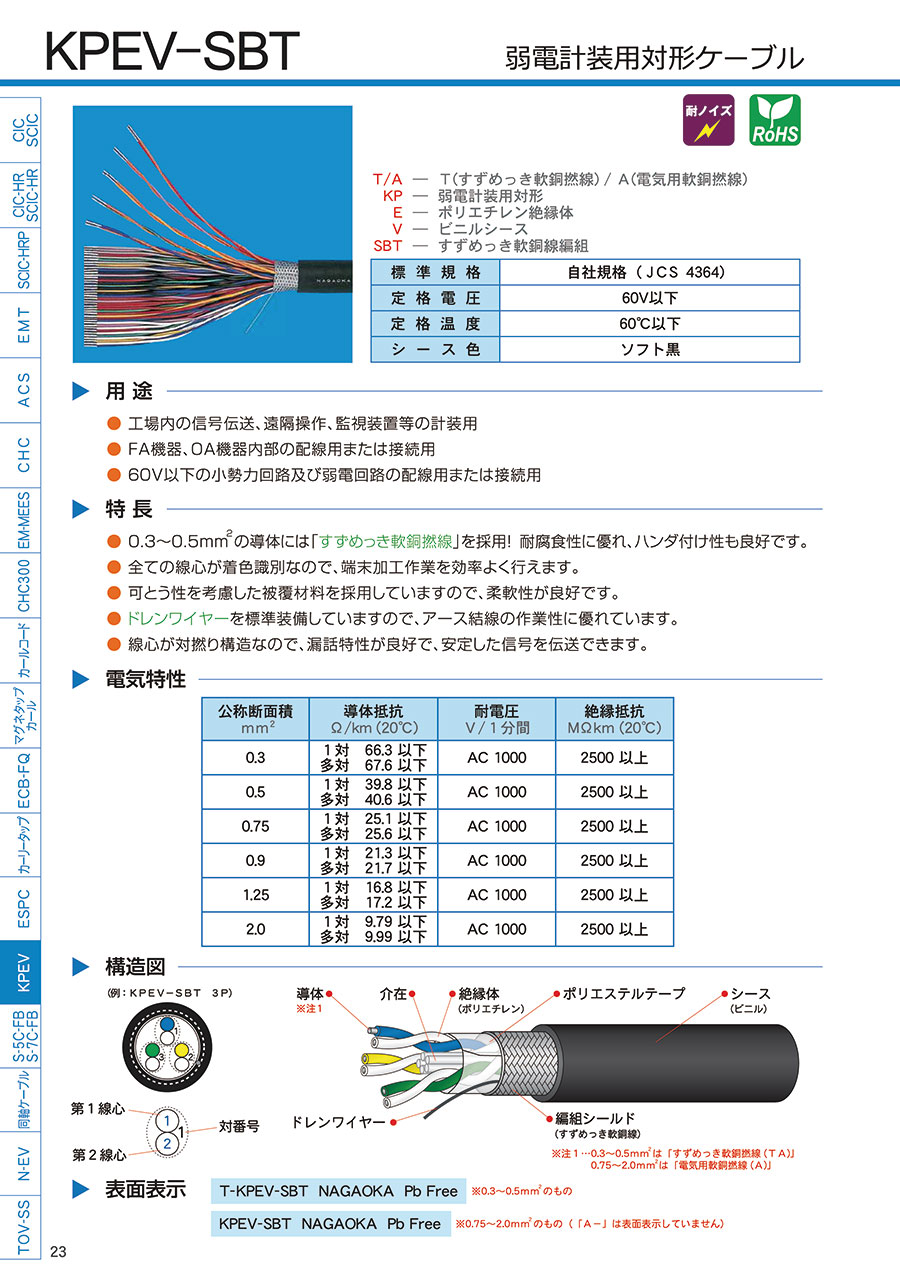

高密度編組シールド構造と線心対撚り構造で、安定した信号を伝送できる、計装用対形ケーブル。
【特長】
・0.3～0.5mm2の導体には「すずめっき軟銅撚線」を採用！耐腐食性に優れ、ハンダ付け性も良好です。
・全ての線心が着色識別なので、端末加工作業の効率よく行えます。
・可とう性を考慮した被覆材料を採用していますので、柔軟性が良好です。
・ドレンワイヤーを標準装備していますので、アース結線の作業性に優れています。
・外装被覆材料がソフトタイプで、外的による衝撃に強く、環境に配慮した非鉛ビニルを使用。
・線心が対撚り構造なので、漏話特性が良好で、安定した信号を伝送できます。
【用途】
・工場内の信号伝送、遠隔操作、監視装置等の計装用に。FA機器、OA機器内部の配線用や接続用に。
・60V以下の小勢力回路および弱電回路の配線用や接続用に。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300RCM CM（UL LISTED規格・NEPA対応）小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

計装用ケーブル KPEV-SBTシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q型番の「-SBT」とはどういう意味ですか？

編組シールド（BraidedShield）された電線の型番は、英語の頭文字を取って「-SB」と呼ばれることがありますが、そこに編組シールドの素線として腐食しにくい「すずめっき軟銅線（Tinnedcopper）」を使用しているという意味で、「-SBT」（すずめっき軟銅線編組シールド）としています。

この商品を見た人は、こんな商品も見ています

	今見ている商品計装用ケーブル KPEV-SBTシリーズ	計装用ケーブル（固定配線用）TKVVBS	UL2464 BIOケーブル	電子機器配線用ケーブル HK-SB／20276 XL LF	OTSC(U) UL20620 　シールド付	計装用ケーブル U-TKVV（BS）（シールド付）
メーカー	長岡特殊電線	タツタ電線（旧タツタ立井電線）	坂東電線	太陽ケーブルテック	オーナンバ	タツタ電線（旧タツタ立井電線）
通常価格	2,864円-	2,037円 -	3,100円 -	2,241円 -	1,355円 -	2,100円 -
通常出荷日	3日目〜	在庫品1日目〜	1日目	在庫品1日目〜	在庫品1日目〜	1日目
シールド	有	有	有	有	有	有
ドレンワイヤ	有	有	無	有	有	-
定格電圧	60V	150V	300V	30V	90V	300V
シース（外皮）色	黒	黒	灰	黒	灰	黒
シース（外皮）材料	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)

よく一緒に購入される商品

JMACS（日本電線工業）
計装用ポリエチレン絶縁ビニルシースケーブ…2.7
通常価格(税別) : 1,970円-
通常出荷日 : 在庫品1日目～
当日出荷可能
長岡特殊電線
ACSシリーズ自動制御装置用ケーブル（…0
通常価格(税別) : 1,445円-
通常出荷日 : 3日目～
金子コード
高屈曲シールド付ツイストペア多心ケーブル…3.5
通常価格(税別) : 808円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ＭＯＸＡ
2 KV絶縁対応産業用RS-232－RS…0
通常価格(税別) : 11,000円-
通常出荷日 : 在庫品1日目～
当日出荷可能
福電
補償導線熱電対Kタイプ KX-GS-V…4
通常価格(税別) : 5,308円-
通常出荷日 : 5日目
ミスミ
Dsub9芯⇔Dsub9芯 RS232C…4.6
通常価格(税別) : -
通常出荷日 : 2日目
ＴＤＫラムダ
DINレール電源 DRJシリーズ5
通常価格(税別) : 6,870円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
金属製コンジットチューブ本体（耐油）4.3
通常価格(税別) : 12,603円-
通常出荷日 : 2日目～
ミスミ
Dsubコネクタ付ケーブル EMI対策・…4.2
通常価格(税別) : -
通常出荷日 : 2日目～
