長岡特殊電線

EC-VCTFシリーズ伸縮電線・カールコード

Name: EC-VCTFシリーズ 伸縮電線・カールコード
Brand: 長岡特殊電線
SKU: 222000538417
Rating: 4.3 (3 reviews)

カタログ

通常単価(税別): 3,800円～38,491円

税込単価: 4,180円～42,340円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

発想次第で幅広い用途に使え、耐久性に優れた伸縮自在のカールコード。【特長】・耐振性構造のコードをカール...

詳細を確認

4.34.3

未確定：候補が46型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

極細線構成の導体とスプリング構造により、振動、屈曲、伸縮等の耐久性に優れた伸縮電線

電気用品安全法に適合

EC-VCTFシリーズの外形図と仕様について

EC-VCTFシリーズの寸法図

品名・サイズ		線心数	電線外径約 mm	カール外径約 mm	許容電流 A	シースの色
EC-VCTF	0.75mm²	2	7.0	20	7	白/黒
		3	7.4	21	7	白/黒
		4	8.0	23	7	白/黒
	1.25mm²	2	7.8	22	12	白/黒
		3	8.2	24	12	白/黒
		4	8.9	27	12	白/黒
	2.0mm²	2	8.4	26	17	白/黒
		3	8.9	27	17	白/黒
		4	9.6	30	17	白/黒

定格電圧:300V以下
定格温度:60℃以下
有効伸長:カール部分の伸縮は、カール長の2.5倍を標準とします。

この商品の使用上の注意

※ 許容電流値は、60℃タイプのケーブルで周囲温度30℃での算出値であり、保証値ではありません。

（周囲温度、電線管内電線数などの使用環境により、許容電流値が変わりますのでご注意ください。）

※ 電線外径・カール外径は、上の表と若干異なる場合があります。

型番リスト

表示件数

型番

EC-VCTF-0.75SQ-2-BK-1

EC-VCTF-0.75SQ-2-BK-2

EC-VCTF-0.75SQ-2-BK-3

EC-VCTF-0.75SQ-2-W-1

EC-VCTF-0.75SQ-2-W-2

EC-VCTF-0.75SQ-2-W-3

EC-VCTF-0.75SQ-3-BK-1

EC-VCTF-0.75SQ-3-BK-2

EC-VCTF-0.75SQ-3-BK-3

EC-VCTF-0.75SQ-3-W-1

注文停止中

EC-VCTF-0.75SQ-3-W-2

EC-VCTF-0.75SQ-4-BK-1

EC-VCTF-0.75SQ-4-BK-2

EC-VCTF-0.75SQ-4-BK-3

EC-VCTF-0.75SQ-4-W-1

注文停止中

EC-VCTF-0.75SQ-4-W-2

EC-VCTF-1.25SQ-2-BK-1

EC-VCTF-1.25SQ-2-BK-2

EC-VCTF-1.25SQ-2-BK-3

EC-VCTF-1.25SQ-2-W-1

EC-VCTF-1.25SQ-2-W-2

EC-VCTF-1.25SQ-2-W-3

EC-VCTF-1.25SQ-3-BK-1

EC-VCTF-1.25SQ-3-BK-2

EC-VCTF-1.25SQ-3-BK-3

EC-VCTF-1.25SQ-3-W-1

EC-VCTF-1.25SQ-3-W-2

EC-VCTF-1.25SQ-3-W-3

EC-VCTF-1.25SQ-4-BK-1

EC-VCTF-1.25SQ-4-BK-2

EC-VCTF-1.25SQ-4-BK-3

全長

(m)

導体断面積

(mm²)

芯数

(芯)

仕上り外径

(mm)

シース(外被)色

許容電流

(A)

カール外径

(mm)

RoHS?

最小発注数量

1	0.75	2	7	黒	7	20	-	1個
2	0.75	2	7	黒	7	20	-	1個
3	0.75	2	7	黒	7	20	10	1個
1	0.75	2	7	白	7	20	10	1個
2	0.75	2	7	白	7	20	10	1個
3	0.75	2	7	白	7	20	10	1個
1	0.75	3	7.4	黒	7	21	-	1個
2	0.75	3	7.4	黒	7	21	10	1個
3	0.75	3	7.4	黒	7	21	10	1個
1	0.75	3	7.4	白	7	21	10	1個
2	0.75	3	7.4	白	7	21	10	1個
1	0.75	4	8	黒	7	24	-	1個
2	0.75	4	8	黒	7	24	10	1個
3	0.75	4	8	黒	7	24	10	1個
1	0.75	4	8	白	7	24	10	1個
2	0.75	4	8	白	7	24	10	1個
1	1.25	2	7.8	黒	12	24	-	1個
2	1.25	2	7.8	黒	12	24	10	1個
3	1.25	2	7.8	黒	12	24	10	1個
1	1.25	2	7.8	白	12	24	10	1個
2	1.25	2	7.8	白	12	24	10	1個
3	1.25	2	7.8	白	12	24	10	1個
1	1.25	3	8.2	黒	12	24	10	1個
2	1.25	3	8.2	黒	12	24	10	1個
3	1.25	3	8.2	黒	12	24	10	1個
1	1.25	3	8.2	白	12	24	10	1個
2	1.25	3	8.2	白	12	24	10	1個
3	1.25	3	8.2	白	12	24	10	1個
1	1.25	4	8.9	黒	12	28	10	1個
2	1.25	4	8.9	黒	12	28	10	1個
3	1.25	4	8.9	黒	12	28	10	1個
1	2	2	8.4	黒	17	25	10	1個
2	2	2	8.4	黒	17	25	10	1個
3	2	2	8.4	黒	17	25	-	1個
1	2	2	8.4	白	17	25	10	1個
2	2	2	8.4	白	17	25	10	1個
3	2	2	8.4	白	17	25	10	1個
1	2	3	8.9	黒	17	28	10	1個
3	2	3	8.9	黒	17	28	10	1個
1	2	3	8.9	白	17	28	10	1個
2	2	3	8.9	白	17	28	10	1個
3	2	3	8.9	白	17	28	10	1個
1	2	4	9.6	黒	17	31	-	1個
2	2	4	9.6	黒	17	31	10	1個
3	2	4	9.6	黒	17	31	10	1個
1	2	4	9.6	白	17	31	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,800円 ( 4,180円 )	在庫品1日目当日出荷可能
8,558円 ( 9,414円 )	在庫品1日目当日出荷可能
13,482円 ( 14,830円 )	在庫品1日目当日出荷可能
3,800円 ( 4,180円 )	在庫品1日目当日出荷可能
8,558円 ( 9,414円 )	在庫品1日目当日出荷可能
13,482円 ( 14,830円 )	4日目
6,745円 ( 7,420円 )	在庫品1日目当日出荷可能
15,220円 ( 16,742円 )	在庫品1日目当日出荷可能
24,930円 ( 27,423円 )	在庫品1日目当日出荷可能
6,745円 ( 7,420円 )	3日目
11,269円 ( 12,396円 )	3日目
8,428円 ( 9,271円 )	在庫品1日目当日出荷可能
18,867円 ( 20,754円 )	在庫品1日目当日出荷可能
30,136円 ( 33,150円 )	在庫品1日目当日出荷可能
8,428円 ( 9,271円 )	3日目
13,926円 ( 15,319円 )	3日目
4,372円 ( 4,809円 )	在庫品1日目当日出荷可能
8,732円 ( 9,605円 )	在庫品1日目当日出荷可能
15,558円 ( 17,114円 )	在庫品1日目当日出荷可能
4,372円 ( 4,809円 )	4日目
8,611円 ( 9,472円 )	4日目
16,036円 ( 17,640円 )	3日目
8,631円 ( 9,494円 )	在庫品1日目当日出荷可能
20,460円 ( 22,506円 )	4日目
31,883円 ( 35,071円 )	4日目
8,631円 ( 9,494円 )	3日目
20,460円 ( 22,506円 )	3日目
31,883円 ( 35,071円 )	3日目
10,265円 ( 11,292円 )	在庫品1日目当日出荷可能
24,906円 ( 27,397円 )	3日目
38,491円 ( 42,340円 )	3日目
5,020円 ( 5,522円 )	在庫品1日目当日出荷可能
12,301円 ( 13,531円 )	4日目
19,198円 ( 21,118円 )	在庫品1日目当日出荷可能
5,020円 ( 5,522円 )	3日目
12,301円 ( 13,531円 )	3日目
19,198円 ( 21,118円 )	3日目
8,443円 ( 9,287円 )	3日目
35,126円 ( 38,639円 )	3日目
8,492円 ( 9,341円 )	3日目
23,883円 ( 26,271円 )	3日目
35,126円 ( 38,639円 )	3日目
12,308円 ( 13,539円 )	在庫品1日目当日出荷可能
29,342円 ( 32,276円 )	4日目
35,741円 ( 39,315円 )	在庫品1日目当日出荷可能
12,308円 ( 13,539円 )	3日目

詳細情報

基本情報

基本情報

発想次第で幅広い用途に使え、耐久性に優れた伸縮自在のカールコード。
【特長】
・耐振性構造のコードをカール状としているので、耐震、耐屈曲に優れています。
・絶縁及び外装被覆材料は、環境に配慮した非鉛ビニルを使用しています。
・スプリング効果によるインテリアとの高い親和性が期待できる。
【用途】
・電動工具、昇降式照明器具などの伸縮性を必要とする機器への電源供給用。
・FA機器、OA、室内インテリア、産業用ロボットなとの移動機器への接続用並びに信号用。

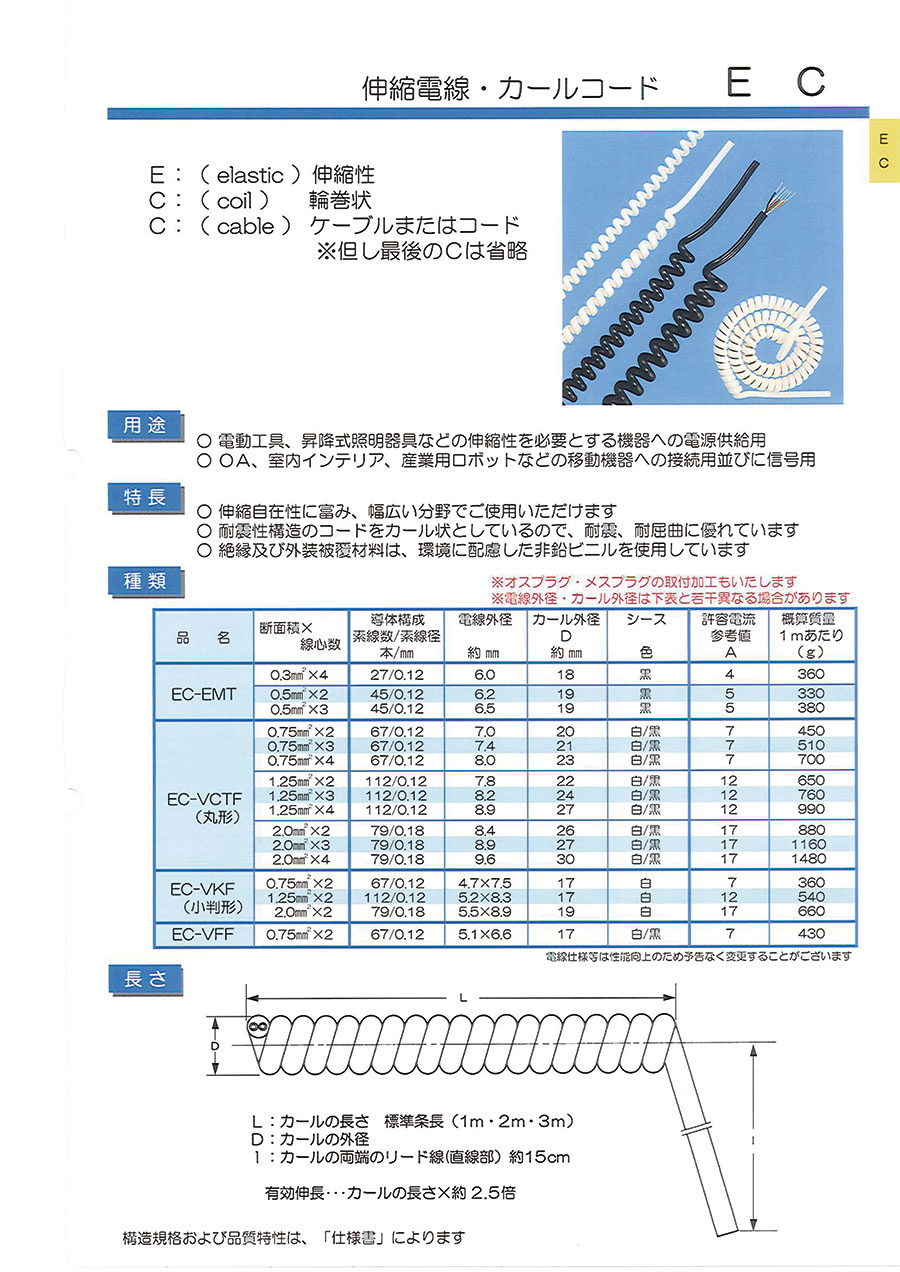

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

EC-VCTFシリーズ伸縮電線・カールコードのレビュー

4.3平均満足度：4.33件のレビュー

星5
67%
星4
0%
星3
33%
星2
0%
星1
0%

ロボット

満足度：5.02023/07/24

ロボットなどでプラチェーンの取り付けが難しいような狭い場所などでは、これを代わりに使っています。見た目も悪くなく、案外...もっと読む

1人が参考にしています。

駆動部への配線

満足度：3.02017/09/02

駆動する箇所への配線に使用しました。カールコードにすると配線への負荷が減って役立ちました。

1人が参考にしています。

可動部分に使用しています

満足度：5.02023/10/25

直動運動する機械装置と電源を接続する配線として使用しています。ケーブルキャリアですと取り付けに部品が多数いります。この商...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Qカールコードは、どのくらい伸びますか？

有効伸長は2.5倍となっています。例えば、カールコード１ｍですと最大2.5ｍまで伸ばしてお使いいただけます。
