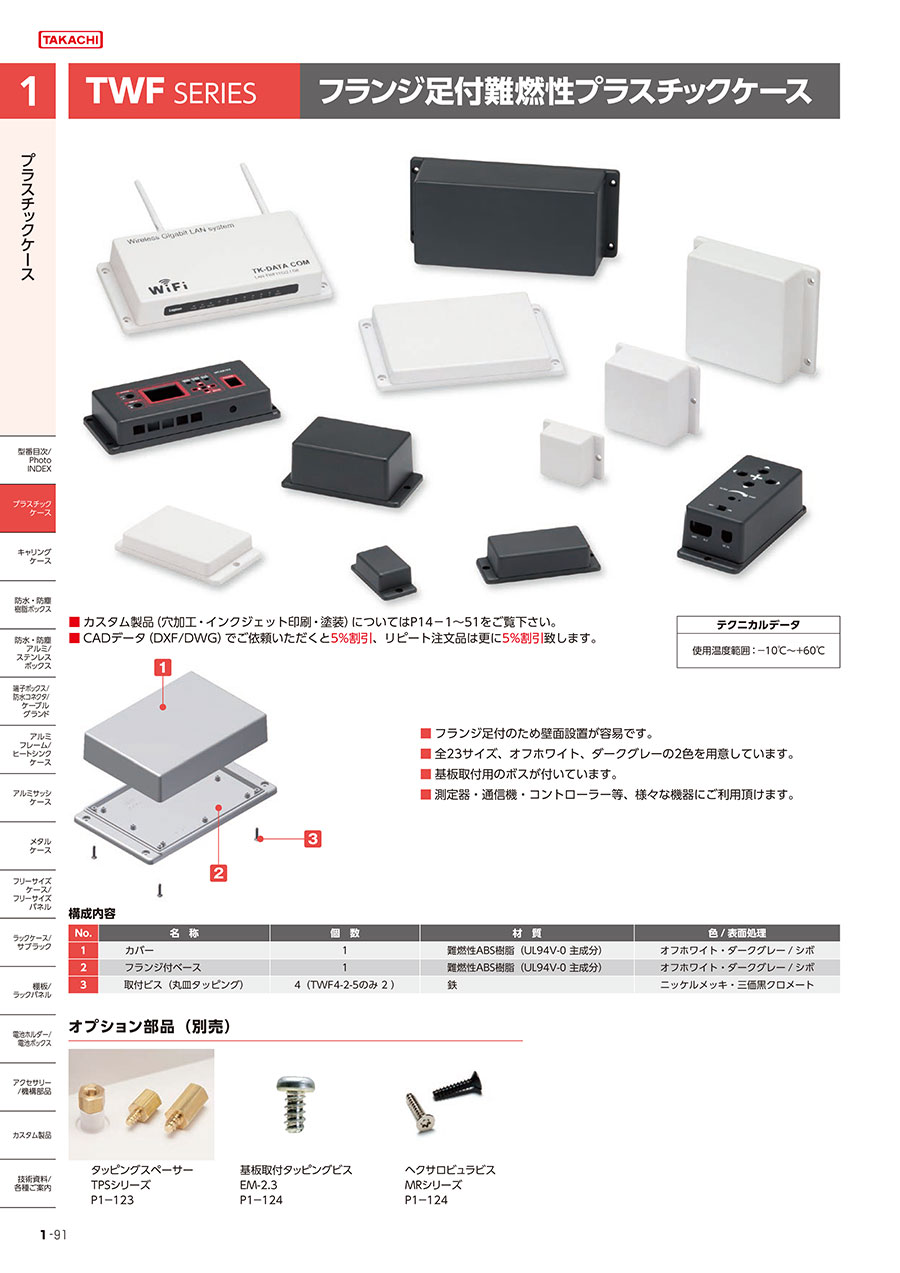

TWF型フランジ足付難燃性プラスチックケース

TWF型フランジ足付難燃性プラスチックケース
通常単価(税別):
177円~
通常出荷日:
在庫品1日目~  当日出荷可能商品により当日出荷受付時間が異なります

【特長】
・フランジ足付のため壁面設置が容易です。
・23サイズの難燃性プラスチックケースでオフホワイト、ダークグレーの2色を用意しています。
・基板取付用のボスが付いています。
【用途】
・測定器・通信機・コントローラー等、様々な機器にご利用頂けます。


お手持ちの穴加工図面で特注見積もお受けします!
下記窓口へ穴加工図面を送付ください。
推奨データ:PDF、CADデータ(DXFまたはDWG。AutoCAD2012以下に対応可能なファイル)
その他、インクジェット印刷やシルク印刷などの対応は特注窓口にてご相談ください。
ミスミボックス特注見積センター:box@misumi.co.jp

PDF

フランジ足付で簡単に設置が可能なプラスチックケース

全23サイズで色は2タイプ。

全23サイズで色は2タイプ。

TWF型フランジ足付難燃性プラスチックケースの構成内容

TWF型フランジ足付難燃性プラスチックケースの構成内容。

TWF型フランジ足付難燃性プラスチックケースの構成内容。

照番名称個数材質色/表面処理
1カバー1難燃性ABSオフホワイト・ダークグレー/シボ
2フランジ付ベース1難燃性ABSオフホワイト・ダークグレー/シボ
3取付ビス4(TWF4-2-5のみ2)鉄(タッピング)ニッケルメッキ・三価黒クロメート

この商品の使用例について

コントローラー。

コントローラー。

通信機器。

通信機器。

スイッチボックス。

スイッチボックス。

この商品の色仕様

色記号カバーフランジ取付ビス
Wタイプオフホワイトオフホワイトニッケルメッキ
Dタイプダークグレーダークグレー三価黒クロメート

この商品の機種内容

TWF型フランジ足付難燃性プラスチックケースの外形図。

TWF型フランジ足付難燃性プラスチックケースの外形図。

型番WHD1(フランジ外寸)D2(本体外寸)ULクラス付属取付ビス外寸付属取付ビス本数自重(g)
TWF4-2-5□35.42270.450UL94V-0M2.6×122本19.7
TWF5-2-5□50.41770.450UL94V-1M2.6×124本21.5
TWF5-3-5□50.42770.450UL94V-1M2.6×124本26.5
TWF5-2-7□50.41790.470UL94V-1M2.6×124本29
TWF5-3-7□50.429.590.470UL94V-1M2.6×124本36
TWF5-4-7□50.44290.470UL94V-1M2.6×124本43.5
TWF5-3-9□45.627.511190UL94V-0M2.6×124本43
TWF7-2-11□70.620.5127105UL94V-0M2.6×144本66.5
TWF7-4-11□70.635.5127105UL94V-0M2.6×144本82
TWF7-5-11□70.650.5127105UL94V-0M2.6×144本96.5
TWF7-3-13□65.525.5150130UL94V-0M3×164本87
TWF7-5-13□65.550150130UL94V-0M3×164本114
TWF8-2-8□80.623.5100.680UL94V-0M2.6×144本62
TWF8-4-8□80.643.5100.680UL94V-0M2.6×144本82
TWF9-4-17□8635190170UL94V-0M3×164本150
TWF9-6-17□8660190170UL94V-0M3×164本184
TWF11-5-22□110.345250.6220UL94V-0M3×164本250
TWF11-8-22□110.375250.6220UL94V-0M3×164本303
TWF13-3-13□125.625155.6125UL94V-0M3×164本155
TWF13-5-13□125.645155.6125UL94V-0M3×164本189
TWF13-3-18□125.625205.6175UL94V-0M3×164本199
TWF13-5-18□125.645205.6175UL94V-0M3×164本242
TWF13-7-18□125.665205.6175UL94V-0M3×164本281

この商品の外形図と寸法

TWF4-2-5

TWF4-2-5の寸法図。

TWF4-2-5の寸法図。

型番WHD1D2abc
TWF4-2-5□35.42270.450172944

TWF4-2-5の寸法。

TWF5-2-5

TWF5-2-5の寸法図。

TWF5-2-5の寸法図。

型番WHD1D2abc
TWF5-2-5□50.41770.450124545

TWF5-2-5の寸法。

TWF5-3-5

TWF5-3-5の寸法図。

TWF5-3-5の寸法図。

型番WHD1D2abc
TWF5-3-5□50.42770.4502244.544.5

TWF5-3-5の寸法。

TWF5-2-7、TWF5-3-7、TWF5-4-7

TWF5-2-7、TWF5-3-7、TWF5-4-7の寸法図。

TWF5-2-7、TWF5-3-7、TWF5-4-7の寸法図。

型番WHD1D2abc
TWF5-2-7□50.41790.4701244.564.5
TWF5-3-7□50.429.590.47024.54464
TWF5-4-7□50.44290.470374363

TWF5-2-7、TWF5-3-7、TWF5-4-7の寸法。

TWF5-3-9

TWF5-3-9の寸法図。

TWF5-3-9の寸法図。

型番WHD1D2abc
TWF5-3-9□45.627.51119021.53984

TWF5-3-9の寸法。

TWF7-2-11、TWF7-4-11、TWF7-5-11

TWF7-2-11、TWF7-4-11、TWF7-5-11の寸法図。

TWF7-2-11、TWF7-4-11、TWF7-5-11の寸法図。

型番WHD1D2abc
TWF7-2-11□70.620.512710513.563.598.5
TWF7-4-11□70.635.512710528.562.597.5
TWF7-5-11□70.650.512710543.561.596.5

TWF7-2-11、TWF7-4-11、TWF7-5-11の寸法。

TWF7-3-13、TWF7-5-13

TWF7-3-13、TWF7-5-13の寸法図。

TWF7-3-13、TWF7-5-13の寸法図。

カバー内側。

カバー内側。

フランジ内側。

フランジ内側。

型番WHD1D2abc
TWF7-3-13□65.525.515013017.558123
TWF7-5-13□65.5501501304256.5121.5

TWF7-3-13、TWF7-5-13の寸法。

TWF8-2-8、TWF8-4-8

TWF8-2-8、TWF8-4-8の寸法図。

TWF8-2-8、TWF8-4-8の寸法図。

型番WHD1D2abc
TWF8-2-8□80.623.5100.68016.573.573.5
TWF8-4-8□80.643.5100.68036.57272

TWF8-2-8、TWF8-4-8の寸法。

TWF9-4-17、TWF9-6-17

TWF9-4-17、TWF9-6-17の寸法図。

TWF9-4-17、TWF9-6-17の寸法図。

型番WHD1D2abc
TWF9-4-17□86351901702676.5162.5
TWF9-6-17□86601901705176.5161

TWF9-4-17、TWF9-6-17の寸法。

TWF11-5-22、TWF11-8-22

TWF11-5-22、TWF11-8-22の寸法図。

TWF11-5-22、TWF11-8-22の寸法図。

型番WHD1D2abc
TWF11-5-22□110.345250.622035101211.5
TWF11-8-22□110.375250.622065100210

TWF11-5-22、TWF11-8-22の寸法。

TWF13-3-13、TWF13-5-13

TWF13-3-13、TWF13-5-13の寸法図。

TWF13-3-13、TWF13-5-13の寸法図。

型番WHD1D2abc
TWF13-3-13□125.625155.612516.5118118
TWF13-5-13□125.645155.612536.5116.5116.5

TWF13-3-13、TWF13-5-13の寸法。

TWF13-3-18、TWF13-5-18、TWF13-7-18

TWF13-3-18、TWF13-5-18、TWF13-7-18の寸法図。

TWF13-3-18、TWF13-5-18、TWF13-7-18の寸法図。

型番WHD1D2abc
TWF13-3-18□125.625205.617516.5117.5167.5
TWF13-5-18□125.645205.617536.5116.5166.5
TWF13-7-18□125.665205.617556.5115165

TWF13-3-18、TWF13-5-18、TWF13-7-18の寸法。

型番

TWF4-2-5D

TWF4-2-5W

TWF5-2-5D

TWF5-2-5W

TWF5-2-7D

TWF5-2-7W

TWF5-3-5D

TWF5-3-5W

TWF5-3-7D

TWF5-3-7W

TWF5-3-9D

TWF5-3-9W

TWF5-4-7D

TWF5-4-7W

TWF7-2-11D

TWF7-2-11W

TWF7-3-13D

TWF7-3-13W

TWF7-4-11D

TWF7-4-11W

TWF7-5-11D

TWF7-5-11W

TWF7-5-13D

TWF7-5-13W

TWF8-2-8D

TWF8-2-8W

TWF8-4-8D

TWF8-4-8W

TWF9-4-17D

TWF9-4-17W

TWF9-6-17D

TWF9-6-17W

TWF11-5-22D

TWF11-5-22W

TWF11-8-22D

TWF11-8-22W

TWF13-3-13D

TWF13-3-13W

TWF13-3-18D

TWF13-3-18W

TWF13-5-13D

TWF13-5-13W

TWF13-5-18D

TWF13-5-18W

TWF13-7-18D

TWF13-7-18W

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
RoHS ?定尺(固定寸法):外形寸法W 横(幅)
(mm)
定尺(固定寸法):外形寸法D 奥行(厚み)
(mm)
寸法 横W(幅W)(詳細)
(mm)
寸法 縦H(高さH)(詳細)
(mm)
寸法 奥行D(詳細)
(mm)

190円

1個

在庫品1日目

当日出荷可能

-1~100.0 1~100.0 35.4 22 70.4 ダークグレー

188円

1個

在庫品1日目

当日出荷可能

-1~100.0 1~100.0 35.4 22 70.4 オフホワイト

177円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 50.4 17 70.4 ダークグレー

203円

1個

在庫品1日目

当日出荷可能

-1~100.0 1~100.0 50.4 17 70.4 オフホワイト

219円

1個

在庫品1日目

当日出荷可能

-1~100.0 1~100.0 50.4 17 90.4 ダークグレー

198円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 50.4 17 90.4 オフホワイト

212円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 50.4 27 70.4 ダークグレー

227円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 50.4 27 70.4 オフホワイト

226円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 50.4 29.5 90.4 ダークグレー

245円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 50.4 29.5 90.4 オフホワイト

215円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 45.6 27.5 111 ダークグレー

252円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 45.6 27.5 111 オフホワイト

232円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 50.4 42 90.4 ダークグレー

232円

1個

在庫品1日目

当日出荷可能

101~100.0 1~100.0 50.4 42 90.4 オフホワイト

274円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 70.6 20.5 127 ダークグレー

261円

1個

在庫品1日目

当日出荷可能

-1~100.0 100.1~200.0 70.6 20.5 127 オフホワイト

406円

1個

在庫品1日目

当日出荷可能

-1~100.0 100.1~200.0 65.5 25.5 150 ダークグレー

443円

1個

在庫品1日目

当日出荷可能

-1~100.0 100.1~200.0 65.5 25.5 150 オフホワイト

355円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 70.6 35.5 127 ダークグレー

300円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 70.6 35.5 127 オフホワイト

359円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 70.6 50.5 127 ダークグレー

339円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 70.6 50.5 127 オフホワイト

483円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 65.5 50 150 ダークグレー

397円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 65.5 50 150 オフホワイト

274円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 80.6 23.5 100.6 ダークグレー

299円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 80.6 23.5 100.6 オフホワイト

389円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 80.6 43.5 100.6 ダークグレー

344円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 80.6 43.5 100.6 オフホワイト

636円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 86 35 190 ダークグレー

523円

1個

在庫品1日目

当日出荷可能

-1~100.0 100.1~200.0 86 35 190 オフホワイト

642円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 86 60 190 ダークグレー

571円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 86 60 190 オフホワイト

783円

1個

在庫品1日目

当日出荷可能

-100.1~200.0 200.1~500.0 110.3 45 250.6 ダークグレー

698円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 200.1~500.0 110.3 45 250.6 オフホワイト

966円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 200.1~500.0 110.3 75 250.6 ダークグレー

818円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 200.1~500.0 110.3 75 250.6 オフホワイト

527円

1個

在庫品1日目

当日出荷可能

-100.1~200.0 100.1~200.0 125.6 25 155.6 ダークグレー

527円

1個

在庫品1日目

当日出荷可能

-100.1~200.0 100.1~200.0 125.6 25 155.6 オフホワイト

608円

1個

2日目

当日出荷可能

10100.1~200.0 200.1~500.0 125.6 25 205.6 ダークグレー

608円

1個

2日目

当日出荷可能

10100.1~200.0 200.1~500.0 125.6 25 205.6 オフホワイト

615円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 100.1~200.0 125.6 45 155.6 ダークグレー

727円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 100.1~200.0 125.6 45 155.6 オフホワイト

702円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 200.1~500.0 125.6 45 205.6 ダークグレー

736円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 200.1~500.0 125.6 45 205.6 オフホワイト

846円

1個

在庫品1日目

当日出荷可能

-100.1~200.0 200.1~500.0 125.6 65 205.6 ダークグレー

861円

1個

在庫品1日目

当日出荷可能

10100.1~200.0 200.1~500.0 125.6 65 205.6 オフホワイト

Loading...

  1. 1


商品担当おすすめ

【穴加工対応】CH形ボックス(防塵パッキン付) 画像

【穴加工対応】CH形ボックス(防塵パッキン付)

日東工業

日東工業品 WEB加工始めました
WEB上で設計、即注文可能
最短2日目出荷

【穴加工対応】RA形制御盤キャビネット(水切構造、防塵・防水パッキン付)フカサ200mm 画像

【穴加工対応】RA形制御盤キャビネット(水切構造、防塵・防水パッキン付)フカサ200mm

日東工業

日東工業品 WEB加工始めました
WEB上で設計、即注文可能
最短2日目出荷

【穴加工対応】CF CF形ボックス(防水・防塵構造) 画像

【穴加工対応】CF CF形ボックス(防水・防塵構造)

日東工業

日東工業品 WEB加工始めました
WEB上で設計、即注文可能
最短2日目出荷

基本情報

材質 樹脂 外形寸法 定尺(固定寸法) 定尺(固定寸法):外形寸法H 縦(高さ)(mm) 1~100.0
穴加工対応 特注のみ対応 形状 指定なし 基板・中板
設置 指定なし 保護機能(耐環境性) 代表規格 UL

この商品を見た人は、こんな商品も見ています

TWF型フランジ足付難燃性プラスチックケースのレビュー

評価 4.3 平均4.3 (9件のレビュー) レビューを書く
  • 試作品のケースとして使用2020/03/30
    評価 5.05.01人の方が、「このレビューが参考になった」と投票しています。
    試作品のケースとして使用しました。いつも試作品を作る時にはタカチさんのケースを使用しています。種類が豊富だし、今回使用したケースの使用感にもとても満足しています!これからも使い続けたいメーカーさんです。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • スイッチボックス2020/03/06
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    照光型プッシュスイッチ用ボックスとして使用しました。このシリーズはスイッチボックスとして重宝しているのですが、サイズ選択で若干難儀します。サイズ種の追加されると助かります。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 客先指定依頼部品この部品に穴あけ追加工の為2020/01/28
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    客先より特に今のところクレームもないため問題ありませんでした。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 試作品のケースに使用2019/12/10
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    基板を中に入れ、試作品のケースに使用しました。以前、他で材質がABS樹脂のケースを購入し、加工がしやすかったので今回も同様のABS樹脂ケースを購入しました。希望通り利用することができ、BESTな商品でした。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 自社製品に利用2019/11/26
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    生産設備装置を組込むケースの部品として使っています。装置を組込むにあたり、穴加工等の追加工が必要になりますがこの商品は、穴加工等がしやすかったです。工場内での使用ということで難燃性を選んでいます。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

よくあるご質問(FAQ)

質問: 難燃性プラスチックの場合、何度まで使用可能ですか?
回答: 使用温度範囲は-10℃ ~ 60℃です。
