トーコネ

BNCコネクタケーブル用プラグ

Name: BNCコネクタ ケーブル用プラグ
Brand: トーコネ
SKU: 222000518606
Rating: 4.8 (5 reviews)

カタログ |

通常単価(税別): 388円～6,500円

税込単価: 427円～7,150円

通常出荷日：在庫品1日目～8日目一部当日出荷可能

BNCコネクタケーブル用ストレートプラグです。【特長】・小型軽量で、結合が簡単なバイオネットロック方...

詳細を確認

4.84.8

使用周波数帯が200MHz以下ならば、75Ω用ケーブルも適合可能。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

よく一緒に見られています

トーコネ

BNCコネクタ絶縁形レセプタクル

通常価格(税別)： 360円 (税込価格：396円)

通常出荷日：在庫品1日目

よく一緒に見られています

トーコネ

BNCコネクタ中継用アダプター

通常価格(税別)： 659円 (税込価格：725円)

通常出荷日：在庫品1日目

未確定：候補が27型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

ケーブル用プラグ（ハンダ付タイプ）の外観

ケーブル用プラグ（ハンダ付タイプ）の寸法図

型番（Model No.）	A	B	C	D	表面処理（Finish）		適合ケーブル（Compatible Cables）	結線方式（Attachment）	電圧定在波比（V.S.W.R.）
型番（Model No.）	A	B	C	D	本体（Body）	中心コンタクト（Center pin）	適合ケーブル（Compatible Cables）	結線方式（Attachment）	電圧定在波比（V.S.W.R.）
BNCP-55/U	14.5	24.0	10.8	5.4	Ni	Au	RG-55/U	中心：半田外部：締付	1.2max. at DC～800MHz
BNCP-58/U	14.5	24.0	10.8	5.4	Ni	Au	RG-58/U、RG-58A/U		-
BNCP-1.5ゴム付（Rubber fitted）	14.5	24.0	10.8	3.3	Ni	Au	1.5D-2V、1.5C-2V、1.5C-2V・S、1.5C-XVS、 1.5D-QEV、EM-1.5D-2E、EM-1.5C-2E		1.2max. at DC～1000MHz
BNCP-2.5	14.5	24.0	10.8	4.5	Ni	Au	2.5D-2V、2.5D-2V・S、2.5C-2V、 2D-LFB-S、EM-2.5D-2E		-
BNCP-3	14.5	24.0	10.8	5.9	Ni	Au	3D-2V、3C-2V、3C-2V・S、 EM-3D-2E、EM-3C-2E		1.2max. at DC～2000MHz
BNCP-5	14.5	27.0	13.8	8.0	Ni	Au	5D-2V、5D-2V・S、5C-2V、5C-2V・S、 5C-FB、S-5C-FB、EM-5D-2E、EM-5C-2E、EM-5C-FB、EM-S-5C-FB		1.2max. at DC～2000MHz
BNCP-5DFB	14.5	27.0	13.8	8.0	Ni	Au	5D-FB、5D-FV、5D-FB-LITE		-
BNCP-5DSF	14.5	30.1	15.8	8.0	Ni	Au	5D-SFA、5D-SFA-LITE、5D-SFAE、5D-HFA、5D-HFAE		1.2max. at DC～2GHz（5D-SFA-LITE/5D-HFA使用時）
BNC-3CTP	14.5	27.0	13.8	8.0	Ni	Au	3C-2T		-

BNCP-117NAの外観

BNCP-117NAの寸法図

型番（Model No.）	表面処理（Finish）		適合ケーブル（Compatible Cables）	結線方式（Attachment）
型番（Model No.）	本体（Body）	中心コンタクト（Center pin）	適合ケーブル（Compatible Cables）	結線方式（Attachment）
BNCP-117NA	Ni	Au	3D-2V、3C-2V、3C-2V・S、3C-FB、5D-2V、5C-2V、5C-2V・S、5C-FB S-5C-FB、EM-3D-2E、EM-3C-2E、EM-5D-2E、EM-5C-2E	中心：半田外部：半田

BNCP-1.5NRの外観

BNCP-1.5NRの寸法図

型番（Model No.）	表面処理（Finish）		適合ケーブル（Compatible Cables）	結線方式（Attachment）	電圧定在波比（V.S.W.R.）
型番（Model No.）	本体（Body）	中心コンタクト（Center pin）	適合ケーブル（Compatible Cables）	結線方式（Attachment）	電圧定在波比（V.S.W.R.）
BNCP-1.5NR	Ni	Au	1.5D-2V、1.5D-QEV	中心：半田外部：半田	1.2max. at DC～2GHz（50Ω）
BNCP-1.5NR	Ni	Au	1.5C-2V、1.5C-QEV	中心：半田外部：半田	1.2max. at DC～200MHz（75Ω）

BNCP-8の外観

BNCP-8の寸法図

型番（Model No.）	A	B	C	D	表面処理（Finish）		適合ケーブル（Compatible Cables）	結線方式（Attachment）	電圧定在波比（V.S.W.R.）
型番（Model No.）	A	B	C	D	本体（Body）	中心コンタクト（Center pin）	適合ケーブル（Compatible Cables）	結線方式（Attachment）	電圧定在波比（V.S.W.R.）
BNCP-8	14.5	42.5	17.5	12.0	Ni	Au	8D-2V、8D-FB、8D-FB-LITE 8D-SFA、8D-SFA-LITE、EM-8D-2E	中心：半田外部：締付	1.2max. at DC～2GHz

BNCP-3WZ/5WZの外観

BNCP-3WZ/5WZの寸法図

型番（Model No.）	A	B	C	D	表面処理（Finish）		適合ケーブル（Compatible Cables）	結線方式（Attachment）	電圧定在波比（V.S.W.R.）
型番（Model No.）	A	B	C	D	本体（Body）	中心コンタクト（Center pin）	適合ケーブル（Compatible Cables）	結線方式（Attachment）	電圧定在波比（V.S.W.R.）
BNCP-3WZ	33.8	13.0	6.9	14.0	Ni	Au	3D-2W	中心：半田外部：締付	1.2max. at DC～2GHz
BNCP-5WZ	33.8	13.0	8.5	14.0	Ni	Au	5D-2W	中心：半田外部：締付	1.2max. at DC～2GHz

製品仕様

ケーブル用プラグ（圧着タイプ）の外観

ケーブル用プラグ（圧着タイプ）の寸法図

型番（Model No.）	A	B	C	D	E	表面処理（Finish）		適合ケーブル（Compatible Cables）	結線方式（Attachment）	圧着工具（Crimping tool）	電圧定在波比（V.S.W.R.）
型番（Model No.）	A	B	C	D	E	本体（Body）	中心コンタクト（Center pin）	適合ケーブル（Compatible Cables）	結線方式（Attachment）	圧着工具（Crimping tool）	電圧定在波比（V.S.W.R.）
BNCP-58A-K	14.5	22.5	3.0	14.5	6.5	Ni	Au	RG-58/U、RG-58A/U	中心：圧着外部：圧着	TA-34、TA-35	-
BNCP-3A-K	14.5	23.1	3.2	14.5	6.5	Ni	Au	3C-2V、EM-3C-2E		TA-34、TA-35	1.2max. at DC～300MHz 1.5max. at 300～800MHz
BNCP-5A-K	14.5	23.1	5.25	14.5	9.2	Ni	Au	5C-2V、EM-5C-2E		TA-35	-
BNCP-1.5A-K	14.5	21.7	2.7	14.0	5.2	Ni	Au	1.5D-2V、1.5D-QEV、EM-1.5D-2E		TA-16	-
BNCP-3DA-K	14.5	23.1	3.2	14.5	6.5	Ni	Au	3D-2V、EM-3D-2E		TA-34、TA-35	-
BNCP-5DA-K	14.5	23.1	5.25	14.5	9.2	Ni	Au	5D-2V、EM-5D-2E		TA-35	-
BNCP-3DWA-K	14.5	23.1	3.25	14.5	7.5	Ni	Au	3D-2W		TA-34	-
BNCP-55A-K	14.5	22.5	3.0	14.5	6.5	Ni	Au	RG-55/U、RG-55A/U		TA-34、TA-35	-
BNCP-174A	14.5	21.9	2.5	14.0	5.2	Ni	Au	RG-174/U、RG-316/U、RG-188A/U		TA-16	1.3max. at DC～500MHz

BP-1.5WAの外観

BP-1.5WAの寸法図

型番（Model No.）	表面処理（Finish）		適合ケーブル（Compatible Cables）	結線方式（Attachment）	圧着工具（Crimping tool）
型番（Model No.）	本体（Body）	中心コンタクト（Center pin）	適合ケーブル（Compatible Cables）	結線方式（Attachment）	圧着工具（Crimping tool）
BP-1.5WA	Ni	Au	1.5D-2W、1.5D-QEW	中心：圧着外部：圧着	TA-16

BNCP-DFL005の外観

BNCP-DFL005の寸法図

型番（Model No.）	表面処理（Finish）		適合ケーブル（Compatible Cables）
型番（Model No.）	本体（Body）	中心コンタクト（Center pin）	適合ケーブル（Compatible Cables）
BNCP-DFL005	Ni	Au	DFL005

BNCP-DFL030の外観

BNCP-DFL030の寸法図

型番（Model No.）	表面処理（Finish）		適合ケーブル（Compatible Cables）
型番（Model No.）	本体（Body）	中心コンタクト（Center pin）	適合ケーブル（Compatible Cables）
BNCP-DFL030	Ni	Au	DFL030

BNCP-5FBPの外観

BNCP-5FBPの寸法図

型番（Model No.）	A	表面処理（Finish）		適合ケーブル（Compatible Cables）	結線方式（Attachment）	圧着工具（Crimping tool）
型番（Model No.）	A	本体（Body）	中心コンタクト（Center pin）	適合ケーブル（Compatible Cables）	結線方式（Attachment）	圧着工具（Crimping tool）
BNCP-5FBP	2.1	Ni	Au	5D-FB、5D-FB-LITE	中心：締付外部：締付	1.2max. at DC～2GHz

ケーブル取付時の圧着工具、半田付けは不要です。

型番リスト

表示件数

型番

インピーダンス

(Ω)

電線接続方法

適合ケーブル

結線方式：外部

電圧定在波比

圧着工具

RoHS?

最小発注数量

75	ハンダ	3C-2T	締付	-	-	-	1個
50	圧着	EM-1.5D-2E / 1.5D-QEV / 1.5D-2V	圧着	-	TA-16	10	1個
50	ハンダ	1.5C-QEV / 1.5D-QEV / 1.5C-2V / 1.5D-2V	締付	1.2max. at DC～2GHz	-	-	1個
50	ハンダ	EM-1.5C-2E / EM-1.5D-2E / 1.5C-XVS / 1.5D-QEV / 1.5C-2V / 1.5C-2V・S / 1.5D-2V	締付	1.2max. at DC～1000MHz	-	10	1個
50	ハンダ	EM-2.5D-2E / 2D-LFB-S / 2.5C-2V / 2.5D-2V / 2.5D-2V・S	締付	-	-	10	1個
50	ハンダ	EM-3C-2E / EM-3D-2E / 3C-2V / 3C-2V・S / 3D-2V	締付	1.2max. at DC～2000MHz	-	10	1個
50	圧着	EM-3C-2E / 3C-2V	圧着	1.2max. at DC～300MHz/1.5max. at 300～800MHz	TA-34/TA-35	10	1個
50	圧着	EM-3D-2E / 3D-2V	圧着	-	TA-34/TA-35	10	1個
50	圧着	3D-2W	圧着	-	TA-34	-	1個
50	ハンダ	3D-2W	締付	1.2max. at DC～2GHz	-	-	1個
50	ハンダ	EM-5C-FB / EM-S-5C-FB / S-5C-FB / EM-5C-2E / EM-5D-2E / 5C-FB / 5C-2V / 5C-2V・S / 5D-2V / 5D-2V・S	締付	1.2max. at DC～2000MHz	-	10	1個
50	圧着	EM-5C-2E / 5C-2V	圧着	-	TA-35	10	1個
50	圧着	EM-5D-2E / 5D-2V	圧着	-	TA-35	10	1個
50	ハンダ	5D-FB / 5D-FV	締付	-	-	10	1個
50	ハンダ	5D-HFA / 5D-HFAE / 5D-SFA / 5D-SFA-LITE / 5D-SFAE	締付	1.2max. at DC～2GHz（5D-SFA-LITE/5D-HFA使用時）	-	-	1個
50	ハンダ	5D-FB / 5D-FB-LITE / 5D-FV	締付	1.2max. at DC～2GHz	-	-	1個
50	ハンダ	5D-2W	締付	1.2max. at DC～2GHz	-	-	1個
50	ハンダ	EM-8D-2E / 8D-FB / 8D-FB-LITE / 8D-SFA / 8D-SFA-LITE / 8D-2V	締付	1.2max. at DC～2GHz	-	-	1個
50	ハンダ	RG-55/U	締付	1.2max. at DC～800MHz	-	-	1個
50	圧着	RG-55/U / RG-55A/U	圧着	-	TA-34/TA-35	-	1個
50	ハンダ	RG-58/U / RG-58A/U	締付	1.2max. at DC～500MHz	-	10	1個
50	圧着	RG-58/U / RG-58A/U	圧着	-	TA-34/TA-35	10	1個
50	ハンダ	S-5C-FB / EM-5C-2E / EM-5D-2E / EM-3C-2E / EM-3D-2E / 3C-FB / 3C-2V / 3C-2V・S / 3D-2V / 5C-FB / 5C-2V / 5C-2V・S / 5D-2V	ハンダ	-	-	10	1個
50	圧着	RG-316/U / RG-188A/U / RG-174/U	圧着	1.3max. at DC～500MHz	TA-16	-	1個
50	圧着	DFL005	圧着	-	TA-35+ダイス（TA-12またはTA-24）	-	1個
50	圧着	DFL030	圧着	-	TA-17	-	1個
50	圧着	1.5D-QEW / 1.5D-2W	圧着	-	TA-16	-	1個

通常単価(税別) (税込単価)	通常出荷日

3,833円 ( 4,216円 )	8日目
424円 ( 466円 )	在庫品1日目当日出荷可能
6,500円 ( 7,150円 )	8日目
1,509円 ( 1,660円 )	在庫品1日目当日出荷可能
895円 ( 985円 )	在庫品1日目当日出荷可能
388円 ( 427円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
4,526円 ( 4,979円 )	8日目
5,250円 ( 5,775円 )	8日目
862円 ( 948円 )	在庫品1日目当日出荷可能
424円 ( 466円 )	在庫品1日目当日出荷可能
424円 ( 466円 )	在庫品1日目当日出荷可能
1,164円 ( 1,280円 )	在庫品1日目当日出荷可能
4,633円 ( 5,096円 )	8日目
4,267円 ( 4,694円 )	8日目
5,450円 ( 5,995円 )	8日目
4,825円 ( 5,308円 )	8日目
2,967円 ( 3,264円 )	8日目
4,247円 ( 4,672円 )	8日目
647円 ( 712円 )	在庫品1日目当日出荷可能
400円 ( 440円 )	在庫品1日目当日出荷可能
874円 ( 961円 )	在庫品1日目当日出荷可能
4,900円 ( 5,390円 )	8日目
3,350円 ( 3,685円 )	8日目
3,350円 ( 3,685円 )	8日目
3,550円 ( 3,905円 )	8日目

詳細情報

基本情報

基本情報

BNCコネクタケーブル用ストレートプラグです。
【特長】
・小型軽量で、結合が簡単なバイオネットロック方式を採用

ご注意

使用周波数帯が200MHz以下ならば、75Ω用ケーブルも適合可能。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

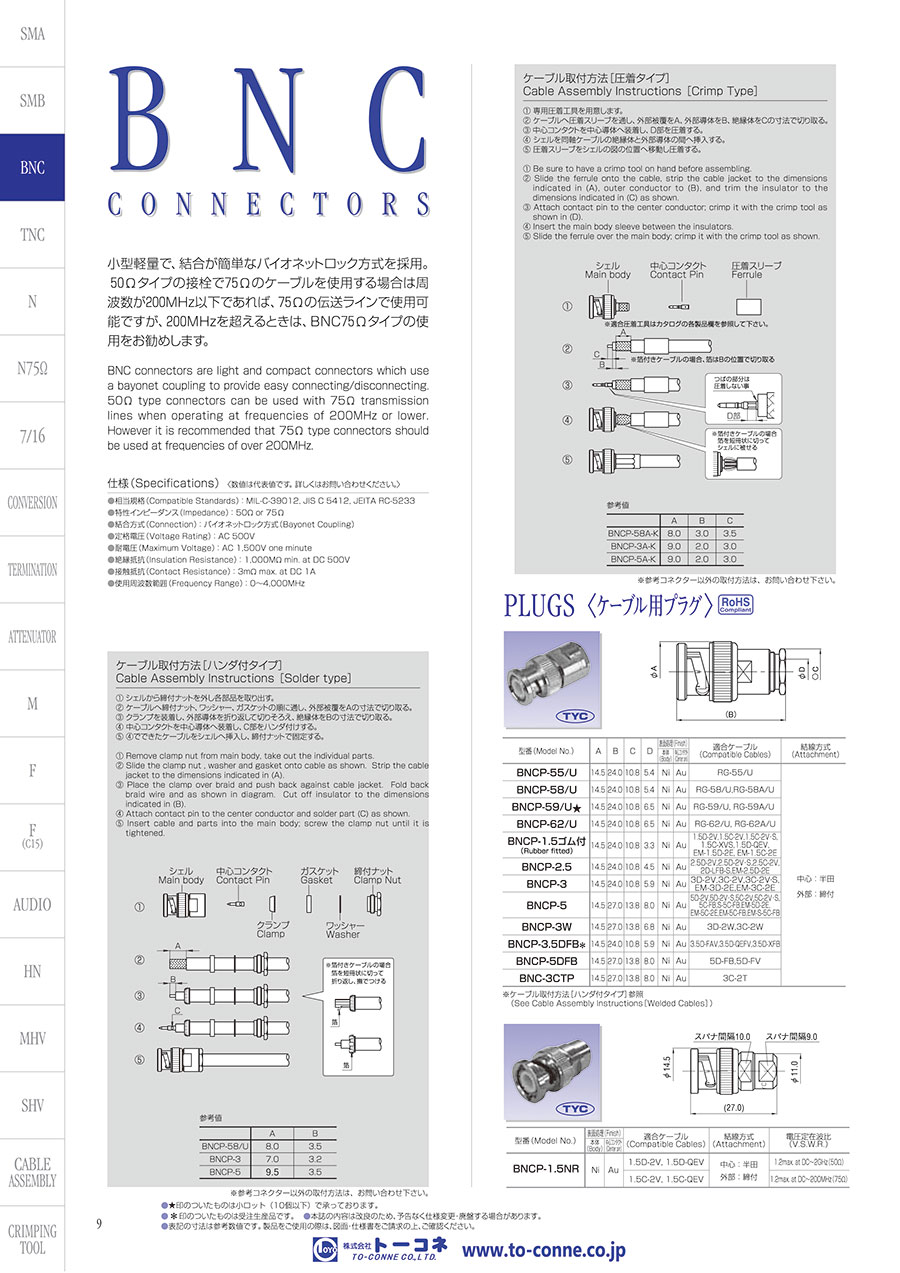

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
BNCプラグ/ハンダ結線・ネジロックタイプ
同軸コネクタの定番！ハンダ結線BNCプラグ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
