HDMIアダプタ AD-HD01・AD-HD02・AD-HD04
- 通常単価(税別)
- 6,200円
- 税込単価
- 6,820円
DVI・HDMIのコネクタ、ケーブルを接続や中継するための変換アダプタ。【特長】・AD-HD01はDV...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
AD-HD04の仕様・寸法情報
商品情報
変換アダプタ
型番:AD-HD01
型番:AD-HD02
型番:AD-HD04
HDMIアダプタの特長と仕様について
型番:AD-HD01
コネクタ図
結線図
接続例
| コネクタ形状 | DVI29pin（DVI-I）メス インチナット（4-40）-HDMIオス |
|---|---|
| RFブロック | ノイズに強いダイカストメタル製カバーを採用 |
| SSAC | ボードやインターフェースにかかる負担を少なくして、かさばりにくくするために小型化 |
| 対応機種: パソコン | 各社パソコン HDMIメスコネクタを持つ機種または、DVI-I （DVI29pin）またはDVI-D（DVI24pin）メスコネクタを持つ機種 |
型番:AD-HD02
コネクタ図
結線図
接続例
| コネクタ形状 | HDMIメス-DVI24pin（DVI-D）オス インチネジ（4-40） |
|---|---|
| RFブロック | ノイズに強いダイカストメタル製カバー採用 |
| SSAC | ボードやインターフェースにかかる負担を少なくして、かさばりにくくするために小型化 |
| 対応機種: パソコン | 各社パソコン HDMIメスコネクタを持つ機種または、DVI-I（DVI29pin） またはDVI-D（DVI24pin）メスコネクタを持つ機種 |
型番:AD-HD04
コネクタ図
結線図
接続例
| コネクタ形状 | DVI29pin（DVI-I）メス インチナット（4-40）-HDMIメス |
|---|---|
| RFブロック | ノイズに強いダイカストメタル製カバー採用 |
| SSAC | ボードやインターフェースにかかる負担を少なくして、かさばりにくくするために小型化 |
| 対応機種 | ＜ケーブル＞ HDMIオスコネクタを持つHDMIケーブル。 DVIオスコネクタを持つDVIケーブル。 |
この商品の使用上の注意
- DVIシングルリンクモードに対応しています（DVIデュアルリンクモードには対応していません）。
- HDMIの音声信号には対応していません。
- DVIアナログモードには対応していません。
- HDCP対応の機種。
- 2本のケーブルの長さの合計は5m以内にしてください（型番:AD-HD04）。
詳細情報
基本情報
DVI・HDMIのコネクタ、ケーブルを接続や中継するための変換アダプタ。
【特長】
・AD-HD01はDVIオスコネクタをHDMIオスコネクタに変換
・AD-HD02はHDMIオスコネクタをDVI24pinオス（DVI-D）コネクタに変換
・AD-HD04はHDMIオスコネクタをDVI29pinメス（DVI-I）コネクタに変換。HDMIケーブルとDVIケーブルを中継する時に使用
・サビに強く経年変化での信号劣化の心配が少ない金メッキ処理のコネクタシェルとピンを使用
【用途】
・コネクタ、ケーブルを接続や中継する時に最適

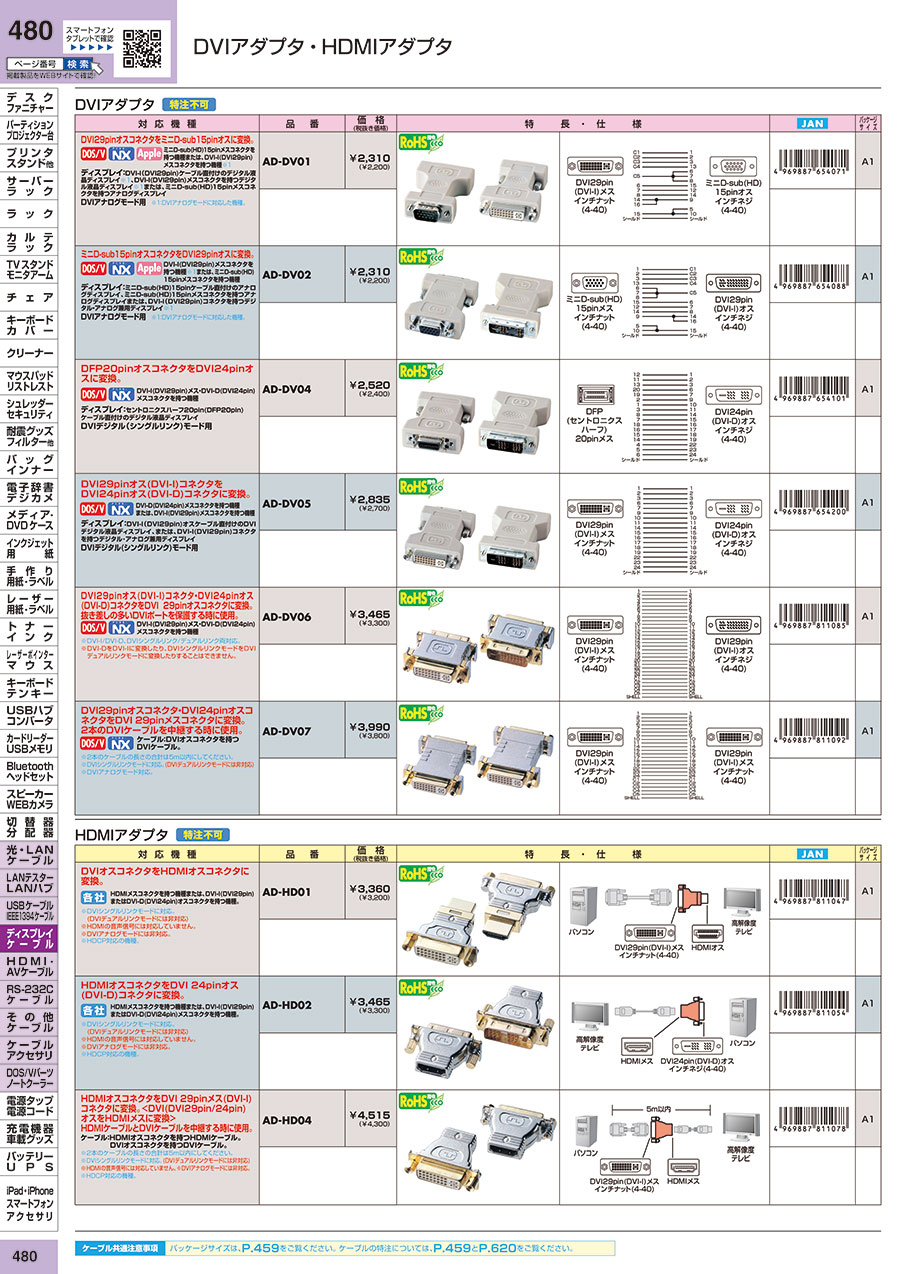

カタログ
