丸型コネクタ D/MSコネクタ D/MSシリーズ
- 通常単価(税別)
- 841円～59,966円
- 税込単価
- 925円～65,963円
MIL-DTL-5015規格に準拠したハンダ付け結線用コネクタです。【特長】・インサートの各コンタクト...
詳細を確認- ガスケット付の防水型については「丸型コネクタ 防滴D/MSコネクタ D/MS（D190）・（D263）シリーズ」にてご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
商品の特長
- MSコネクタの世界標準品。
- UL規格認定, C-UL規格認定（ファイル NO.E72124）
付属品等の豊富な組み合わせ
- プラグとレセプタクル及び付属品の組合せが豊富。
- ケーブル中継用にもパネル接続用にも使用可能。
73種類のインサート配列
- 12種類のシェルサイズ（#10SL～＃36）と5種類のコンタクトサイズ（＃16～#0）の組み合わせにより、多種多様な組み合わせを実現。
インサートの各コンタクト端子間にバリアを設け、コンタクト間の沿面距離を長くして耐電圧性能を向上。
インサートに組込まれたコンタクトのソルダーカップは一定方向に揃えてあり結線が容易。
仕様
定格電圧
| 定格区分 | 定格電圧 (V) | 導体間の 最短距離 (mm) | 導体間の 最小沿面距離 (mm) | |
|---|---|---|---|---|
| DC | AC(r.m.s.) | |||
| INST | 250 | 200 | － | 1.6 |
| A | 700 | 500 | 1.6 | 3.2 |
| D | 1,250 | 900 | 3.2 | 4.8 |
| E | 1,750 | 1,250 | 4.8 | 6.4 |
定格電流
| コンタクト サイズ | ピンコン タクト径 （mm） | 電流容量（A）／ 1 コンタクト |
|---|---|---|
| ＃ 16 | φ 1.6 | 13 |
| ＃ 12 | φ 2.4 | 23 |
| ＃ 8 | φ 3.6 | 46 |
| ＃ 4 | φ 5.7 | 80 |
| ＃ 0 | φ 9.1 | 150 |
適合電線
| コンタクト | 適合電線 | ||||
|---|---|---|---|---|---|
| サイズ | 最少半田 カップ内径（mm） | カップ部外径 （mm） | A.W.G 番号 | 公称断面積 （mm2） | 最大導体径 （mm） |
| ＃ 16 | 1.76 | 2.65 | ＃ 16 ～ ＃ 22 | 1.25 | 1.6 |
| ＃ 12 | 2.85 | 3.75 | ＃ 12 ～ ＃ 14 | 3.50 | 2.5 |
| ＃ 8 | 5.21 | 6.25 | ＃ 8 ～ ＃ 10 | 8.00 | 4.5 |
| ＃ 4 | 8.33 | 9.48 | ＃ 4 ～ ＃ 6 | 22.00 | 7.0 |
| ＃ 0 | 11.79 | 13.03 | ＃ 0 ～ ＃ 2 | 50.00 | 11.0 |
材質・処理
| 構成部品 | 材 質 | 表面処理 |
|---|---|---|
| コンタクト | 銅合金 | （標準は銀メッキですが金メッキ品もあります） |
| インサート（絶縁体） | ジアリルフタレート樹脂 （UL94V-O） | 青色 |
| シェル、接続ナット | アルミニウム合金 | 亜鉛メッキ三価クロメート処理 |
| リテナーリング | 銅合金 | ニッケルメッキ |
コネクタ組み合わせ図
[ ! ]EMI対策品ではございません。
[ ! ]ケーブルを組合わせてご検討の場合は、【自由設計ハーネス】（>>こちら）よりご依頼ください。製作可否をご回答させていただきます。
コネクタ嵌合型番について
商品型式決定後、商品ページ上部の仕様・寸法情報に嵌合相手型式が掲載されています。ご参考ください。
例：D/MS3106A36-73SX選択時
| 嵌合相手1 | D/MS3106A12S-3S 【ストレートプラグ】 | 嵌合相手2 | D/MS3106B12S-3S 【分割ストレートプラグ】 |
| 嵌合相手3 | D/MS3108B12S-3S 【分割アングルプラグ】 | 嵌合相手4 | - |
例：73ピン選択時
| ケーブルクランプ | ストレートプラグ | ウォールレセプタクル | ケーブルクランプ |
| D/MS3057-24A(R1) | D/MS3106A36-73SX | D/MS3100A36-73PX | D/MS3057-24A(R1) |
| ストレートプラグ | ケーブルレセプタクル | ||
| D/MS3106B36-73SX | D/MS3101A36-73PX | ||
| ライトアングルプラグ | ボックスレセプタクル | ‐ | |
| D/MS3108B36-73SX | D/MS3102A36-73PX |
■関連部品
| 丸形コネクタ 非防水ケーブルクランプ（R1） | D/MS A／Bシリーズ チェーン付きキャップ（R1） | |||
 |  | |||
| 日本航空電子工業製（JAE）コネクタ | ミスミ製コネクタ |
 |  |

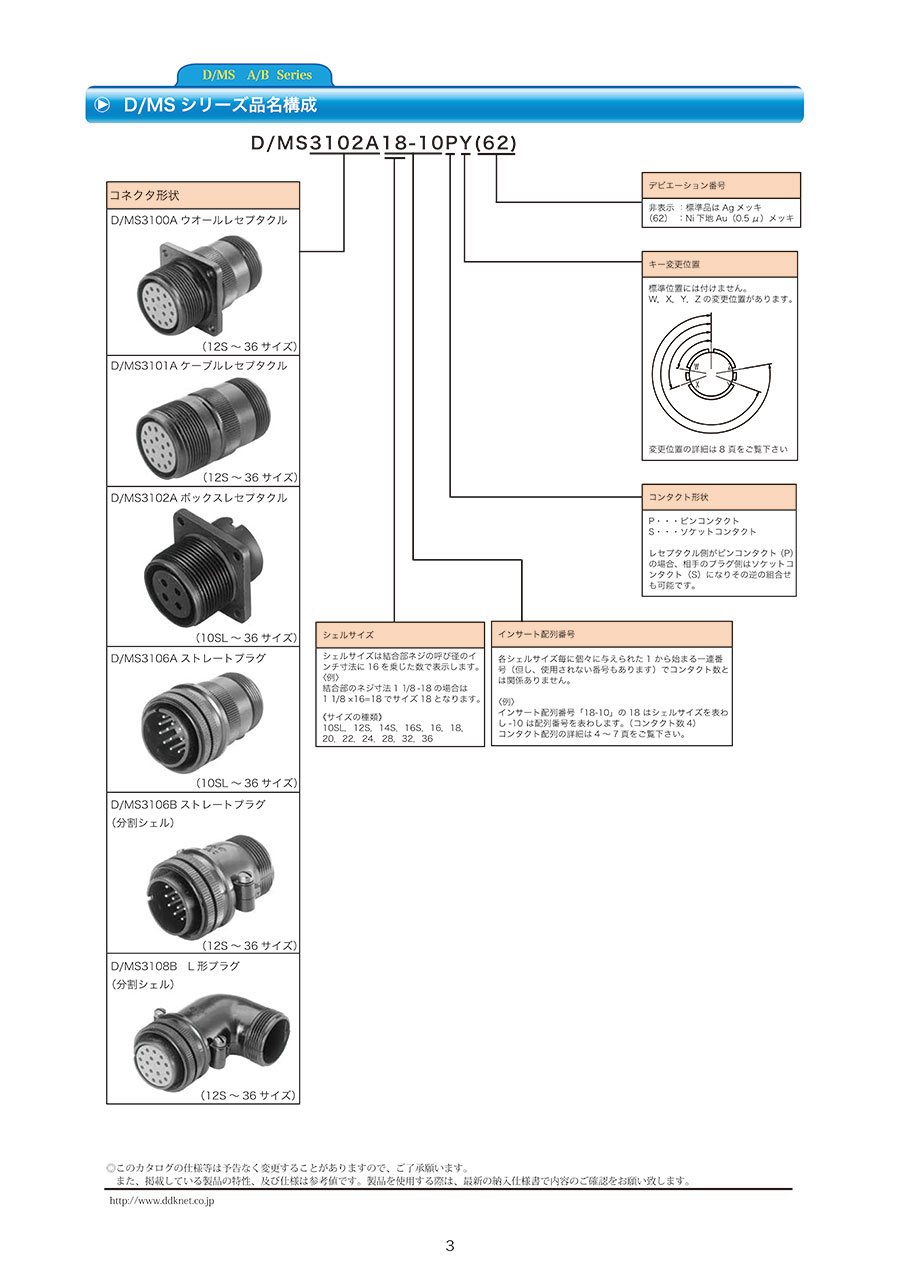

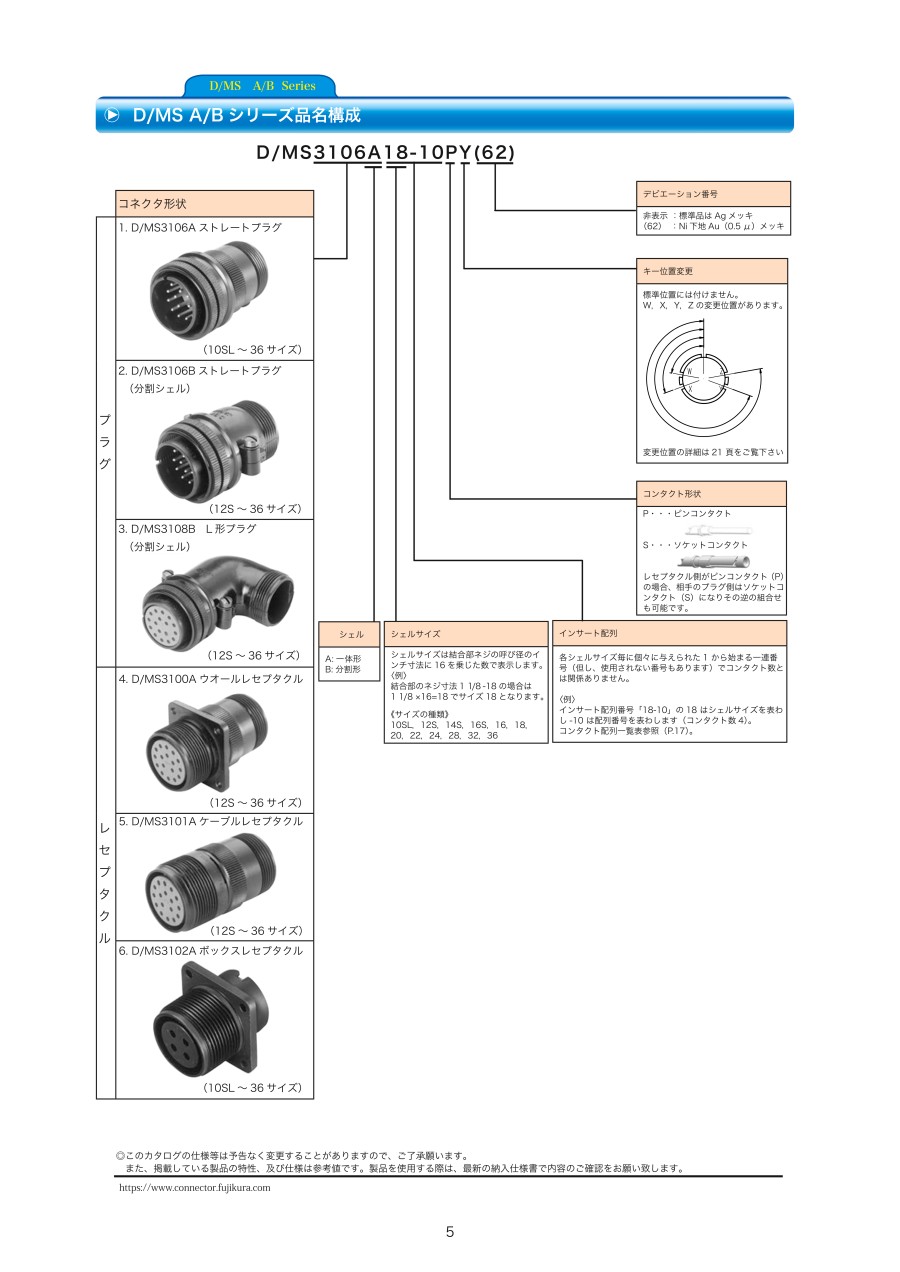

規格表
| 型式 | ||||||||||
| シリーズ | ー | 形状 | ー | シェルサイズ | ー | 配列番号 | ー | コンタクト形状 | ー | キー位置変更 |
| D/MS | 3106B | 36 | 73 | S | X |
ウォールレセプタクル
- パネルやシャーシ等に取付けて固定し、後部にはケーブル等を接続して使用するレセプタクル。
- すべてのD/MSコネクタのプラグと結合。
※ケーブルクランプ（D/MS3057- □□A）を合わせてご使用ください。
ボックスレセプタクル
- パネルやシャーシ等に取付けて固定し、端子に直接配線するするレセプタクル。
- すべてのD/MSコネクタのプラグと結合。
ケーブルレセプタクル
- コネクタを固定せず、ケーブルを中継する時に使用するレセプタクル。
- すべてのD/MSコネクタのプラグと結合。
※ケーブルクランプ（D/MS3057- □□A）を合わせてご使用ください。
ライトアングルプラグ（分割シェル）
- ケーブルとの取付け方向がコネクタと 90 度の角度をもったプラグ。
- すべてのD/MSコネクタのレセプタクルと結合。
- ケーブル引出し口は、45°毎に任意の方向に向けることが可能。
※ケーブルクランプ（D/MS3057-□□A）を合わせてご使用ください。
ストレートプラグ
- ケーブルの取付け方向が、まっすぐ後方に向いているケーブル中継用プラグ。
- すべてのD/MSコネクタのレセプタクルと結合。
※ケーブルクランプ（D/MS3057- □□A）を合わせてご使用ください。
ストレートプラグ（分割シェル）
- ケーブルの取付け方向が、まっすぐ後方に向いているケーブル中継用プラグ。
- すべてのD/MSコネクタのレセプタクルと結合。
- バックシェルが分割形のため半田付けや点検が容易。
※ケーブルクランプ（D/MS3057- □□A）を合わせてご使用ください。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,927円 ( 2,120円 ) | 在庫品1日目当日出荷可能 |
10,994円 ( 12,093円 ) | 9日目 |
3,597円 ( 3,957円 ) | 9日目 |
3,597円 ( 3,957円 ) | 9日目 |
3,597円 ( 3,957円 ) | 9日目 |
3,597円 ( 3,957円 ) | 9日目 |
3,317円 ( 3,649円 ) | 在庫品1日目当日出荷可能 |
7,459円 ( 8,205円 ) | 9日目 |
3,694円 ( 4,063円 ) | 9日目 |
3,694円 ( 4,063円 ) | 9日目 |
3,694円 ( 4,063円 ) | 9日目 |
3,694円 ( 4,063円 ) | 9日目 |
3,002円 ( 3,302円 ) | 5日目 |
8,548円 ( 9,403円 ) | 9日目 |
2,387円 ( 2,626円 ) | 5日目 |
4,613円 ( 5,074円 ) | 9日目 |
1,713円 ( 1,884円 ) | 在庫品1日目当日出荷可能 |
6,773円 ( 7,450円 ) | 9日目 |
2,839円 ( 3,123円 ) | 9日目 |
2,971円 ( 3,268円 ) | 在庫品1日目当日出荷可能 |
2,587円 ( 2,846円 ) | 在庫品1日目当日出荷可能 |
5,094円 ( 5,603円 ) | 9日目 |
3,016円 ( 3,318円 ) | 9日目 |
3,016円 ( 3,318円 ) | 9日目 |
2,435円 ( 2,679円 ) | 在庫品1日目当日出荷可能 |
7,218円 ( 7,940円 ) | 9日目 |
2,903円 ( 3,193円 ) | 9日目 |
2,483円 ( 2,731円 ) | 在庫品1日目当日出荷可能 |
5,627円 ( 6,190円 ) | 9日目 |
3,129円 ( 3,442円 ) | 9日目 |
3,695円 ( 4,065円 ) | 在庫品1日目当日出荷可能 |
6,369円 ( 7,006円 ) | 9日目 |
2,886円 ( 3,175円 ) | 在庫品1日目当日出荷可能 |
6,985円 ( 7,684円 ) | 9日目 |
2,268円 ( 2,495円 ) | 5日目 |
5,179円 ( 5,697円 ) | 9日目 |
2,807円 ( 3,088円 ) | 9日目 |
2,807円 ( 3,088円 ) | 9日目 |
2,807円 ( 3,088円 ) | 9日目 |
2,419円 ( 2,661円 ) | 在庫品1日目当日出荷可能 |
12,305円 ( 13,536円 ) | 9日目 |
3,065円 ( 3,372円 ) | 9日目 |
3,065円 ( 3,372円 ) | 9日目 |
3,065円 ( 3,372円 ) | 9日目 |
2,209円 ( 2,430円 ) | 5日目 |
4,370円 ( 4,807円 ) | 9日目 |
2,855円 ( 3,141円 ) | 9日目 |
2,855円 ( 3,141円 ) | 9日目 |
2,855円 ( 3,141円 ) | 9日目 |
2,855円 ( 3,141円 ) | 9日目 |
2,551円 ( 2,806円 ) | 5日目 |
4,426円 ( 4,869円 ) | 9日目 |
3,080円 ( 3,388円 ) | 9日目 |
3,080円 ( 3,388円 ) | 9日目 |
3,080円 ( 3,388円 ) | 9日目 |
3,080円 ( 3,388円 ) | 9日目 |
3,148円 ( 3,463円 ) | 5日目 |
5,387円 ( 5,926円 ) | 9日目 |
3,548円 ( 3,903円 ) | 9日目 |
3,718円 ( 4,090円 ) | 9日目 |
詳細情報
基本情報
MIL-DTL-5015規格に準拠したハンダ付け結線用コネクタです。
【特長】
・インサートの各コンタクト端子間にバリアを設け、コンタクト間の沿面距離を長くして耐電圧性能を向上させています
・プラグシェル、レセプタクルシェルのいずれにもピンインサート、ソケットインサートを組み込み可能です（10SLサイズを除く）
・D/MS A/Bシリーズで高電圧・高電流を使用する場合には、事故防止のため出力側をソケットコンタクト、入力側をピンコンタクトにすることをおすすめします
・プラグシェルにキー溝、レセプタクルシェルにキーがあり、同種のキー違いコネクタを並べて使用した場合は誤挿入が防止できます
・インサートに組込まれたコンタクトのソルダーカップは一定方向に揃えてあり結線が容易にできます
ご注意
- ガスケット付の防水型については「丸型コネクタ 防滴D/MSコネクタ D/MS（D190）・（D263）シリーズ」にてご確認ください。
