河村電器産業

I／Oターミナルキャビネット大型検視窓付 TBAシリーズ

カタログ

通常単価(税別): 3,156円～4,847円

税込単価: 3,472円～5,332円

通常出荷日：9日目

【特長】・製造ラインに最適な、通信端末、端子台などが収納しやすいキャビネットです。・収納性とメンテナン...

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

I/Oターミナルキャビネットの特長

機器実装例

前面カバーは内部機器の監視がしやすい透明タイプを採用。
シンプル構造の経済タイプ。
機器の取付が簡単なDINレールを標準装備。
ガタースペースが広く、キャビネット内での配線作業が容易。
材質:本体/鉄板製、カバー（検視窓）/ポリカーボネイト。
機器取付:35mm幅DINレール（材質:めっき鋼板）。
板厚:ボデー/1.0mm、カバー/3.0mm。
カバーの固定:ナベコネジ（M4×20）2個。

前面カバー

大型検視窓

DINレール

寸法

寸法図

キャビネット寸法(mm)			品番	重量 (kg)	DIN レール数	機器取付有効フカサ寸法(mm)
タテ(H)	ヨコ(W)	フカサ(D)	品番	重量 (kg)	DIN レール数	機器取付有効フカサ寸法(mm)
150	150	65	TBA 1515-06	0.7	1列	47.5
〃	200	〃	TBA 1520-06	1.0	〃	〃
〃	300	〃	TBA 1530-06	1.2	〃	〃
〃	400	〃	TBA 1540-06	1.5	〃	〃

型番リスト

表示件数

型番

TBA1515-06

TBA1520-06

TBA1540-06

外形寸法W 横(幅)

(mm)

最小発注数量

150	1個
200	1個
400	1個

通常単価(税別) (税込単価)	通常出荷日

3,156円 ( 3,472円 )	9日目
3,654円 ( 4,019円 )	9日目
4,847円 ( 5,332円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・製造ラインに最適な、通信端末、端子台などが収納しやすいキャビネットです。
・収納性とメンテナンス性に優れた鉄板製屋内用ターミナルキャビネット。
・前面透明カバーにより内部機器の監視がしやすい。
・シンプル構造の経済タイプです。
・FAシステムの伝送装置や端子台などをスッキリとレイアウトできる。
・監視窓サイズの大型化。I／Oターミナルの表示が確認できる大型窓を取付け。
・DINレールが装着済、DINレールの加工／取付の手間いらず。
・並べて設置OK、隣の扉（前面カバー）との干渉はナシ。キャビネットを並べて設置できる。
【用途】
・製造ラインの分離、増設、メンテナンスに対応する電源ターミナルや通信ターミナルに最適なキャビネット。

カタログ

商品TOP

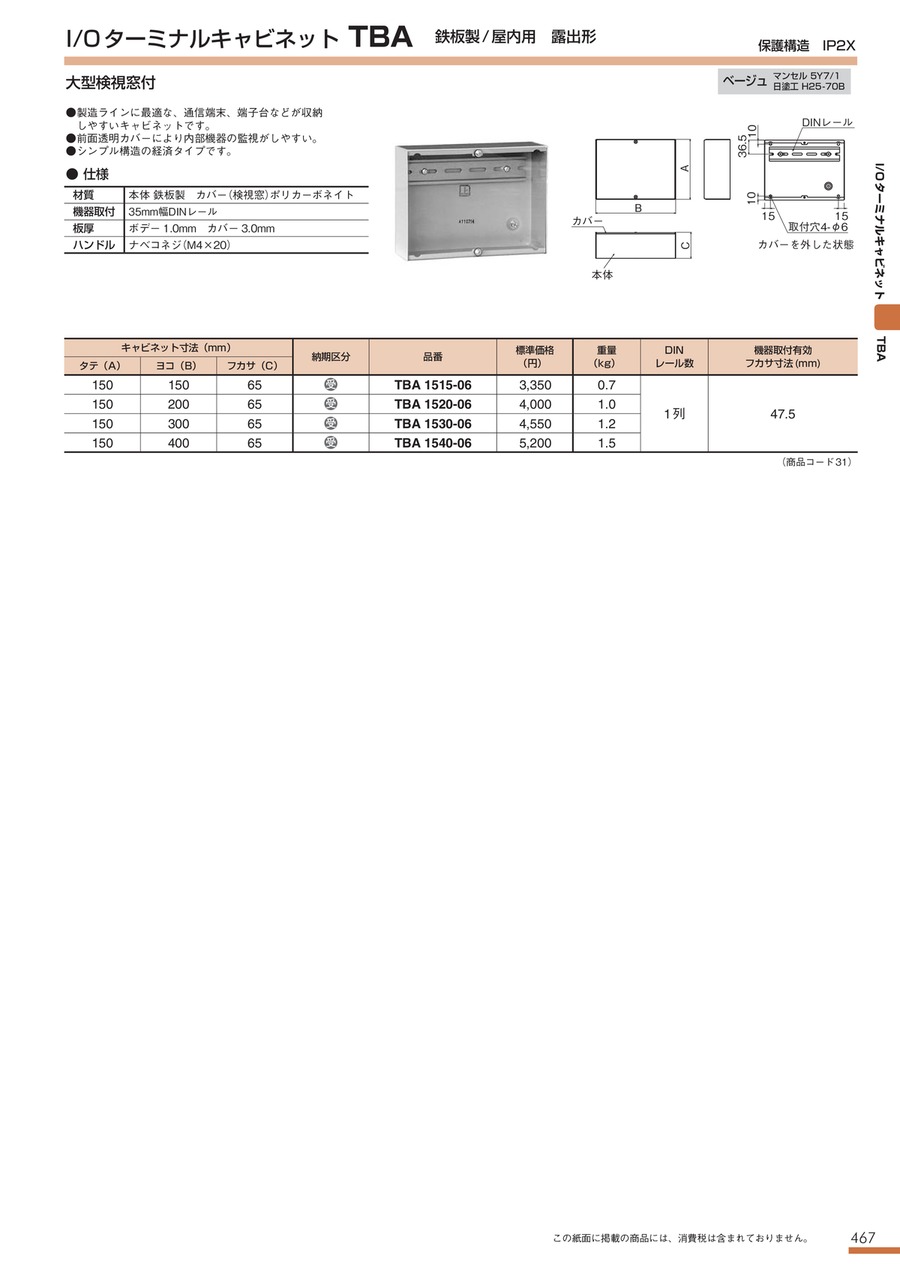

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

I／Oターミナルキャビネット大型検視窓付 TBAシリーズのレビュー

この商品のレビューはありません
