スリーエムジャパン

3M^TM ミニ・クランプワイヤーマウントプラグ【1～8個入り】

Name: 3M TM ミニ・クランプ ワイヤーマウントプラグ【1～8個入り】
Brand: スリーエムジャパン
SKU: 222000489265
Rating: 4.1 (12 reviews)

カタログ

通常単価(税別): 169円～1,334円

税込単価: 186円～1,467円

通常出荷日：在庫品1日目当日出荷可能

電線の皮むき不要、専用治工具不要の業界標準e-CON準拠コネクタ。【特長】・電線前処理不要。・電線を入...

詳細を確認

4.14.1

こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
本シリーズの現在庫数は、パック数表記となっております。ご注文の際はパック数量をご指定ください。

よく一緒に見られています

スリーエムジャパン

ミニ・クランプIIIコネクタワイヤーマウントプラグ 37Aシリーズ

通常価格(税別)： 200円 (税込価格：220円)

通常出荷日：在庫品1日目

よく一緒に見られています

スリーエムジャパン

3M（TM）ミニ・クランプワイヤーマウントソケットケーブル中継接続用

通常価格(税別)： 253円 (税込価格：278円)

通常出荷日：在庫品1日目

未確定：候補が31型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報

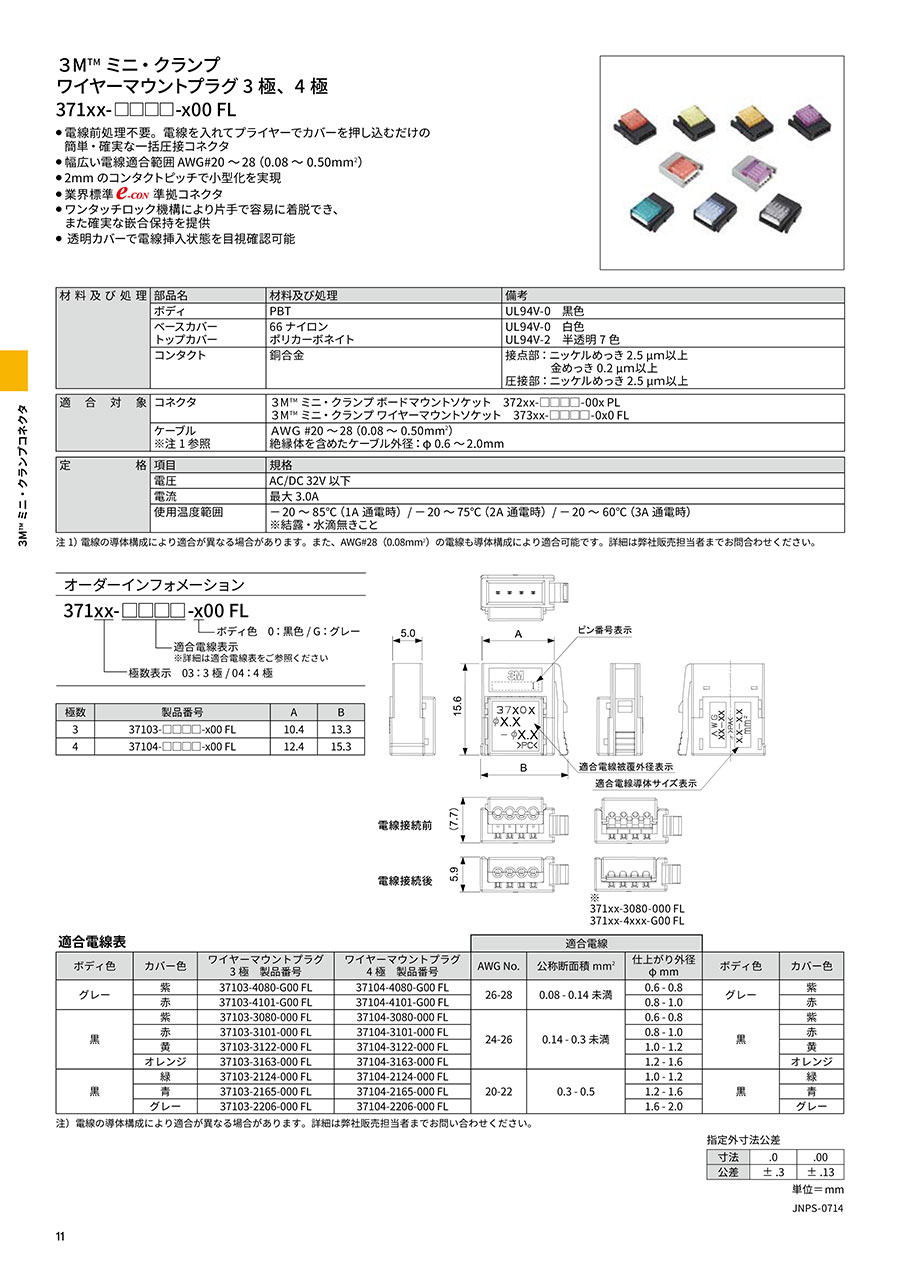

カタログ

商品仕様

センサ・アクチュエータ接続など小極数系接続に威力を発揮

マウントプラグの外観

極数（3）、製品番号（37103- □□□□ -x00 FL）、A（10.4）、B（13.3）
極数（4）、製品番号（37104- □□□□ -x00 FL）、A（12.4）、B（15.3）

ピン番号表示、適合電線被覆外径表示、適合電線導体サイズ表示

電線接続前、電線接続後

[材料及び処理]	■部品名	■材料及び処理	■備考
	ボディ	PBT	UL94V-0 黒色
	ベースカバートップカバー	66ナイロンポリカーボネイト	UL94V-0 白色 UL94V-2 半透明7色
	コンタクト	銅合金	接点部：ニッケルめっき2.5μm以上金めっき0.2μm以上圧接部：ニッケルめっき2.5μm以上
[適合対象]	■コネクタ	3M^TMミニ・クランプボードマウントソケット 372xx-xxxx-00x ○○ 3M^TMミニ・クランプワイヤーマウントソケット 373xx-xxxx-0x0 FL
[適合対象]	■ケーブル	AWG#20～28(0.08～0.50mm²) 絶縁体を含めたケーブル外径：φ0.6～2.0m
[定格]	■項目	■規格
	電圧	AC/DC32V以下
	電流	最大3.0A
	使用温度範囲	－20～85℃（1A通電時）/－20～75℃(2A通電時)/－20～60℃(3A通電時) ※結露・水滴無きこと

適合電線表

ボディ色	カバー色	ワイヤーマウントプラグ 3極製品番号	ワイヤーマウントプラグ 4極製品番号	適合電線			ボディ色	カバー色
ボディ色	カバー色	ワイヤーマウントプラグ 3極製品番号	ワイヤーマウントプラグ 4極製品番号	AWG No.	公称断面積 mm²	仕上がり外径 φmm	ボディ色	カバー色
グレー	紫	37103-4080-G00 FL	37104-4080-G00 FL	26-28	0.08-0.14未満	0.6-0.8	グレー	紫
グレー	赤	37103-4101-G00 FL	37104-4101-G00 FL	26-28	0.08-0.14未満	0.8-1.0	グレー	赤
黒	紫	37103-3080-000 FL	37104-3080-000 FL	24-26	0.14-0.3未満	0.6-0.8	黒	紫
	赤	37103-3101-000 FL	37104-3101-000 FL			0.8-1.0		赤
	黄	37103-3122-000 FL	37104-3122-000 FL			1.0-1.2		黄
	オレンジ	37103-3163-000 FL	37104-3163-000 FL			1.2-1.6		オレンジ
黒	緑	37103-2124-000 FL	37104-2124-000 FL	20-22	0.3-0.5	1.0-1.2	黒	緑
	青	37103-2165-000 FL	37104-2165-000 FL			1.2-1.6		青
	グレー	37103-2206-000 FL	37104-2206-000 FL			1.6-2.0		グレー

開発秘話

圧接技術とは1958年に3Mで開発された電線の接続技術で、通信、コンピュータ機器に幅広く採用されているだけではなく、
厳しい環境下で使用されるFA機器においても圧接コネクタが使われており、長期接続信頼性は様々な機器で実証されています。

型番リスト

表示件数

型番

極数

電線接続方法

仕様

特長

適合電線サイズ

(AWG)

適合ケーブル外径

(mm)

ボディ色

カバー色

トラスココード

RoHS2（10物質）?

最小発注数量

3	圧接	1列タイプ	-	20～22(0.3～0.5mm²)	φ1～1.2	黒	ベースカバー：白/トップカバー：緑半透明	449-2838	対応	1パック 8個入り
3	圧接	1列タイプ	-	20～22(0.3～0.5mm²)	φ1.2～1.6	黒	ベースカバー：白/トップカバー：青半透明	449-2846	非対応	1パック 8個入り
3	圧接	1列タイプ	-	20～22(0.3～0.5mm²)	φ1.6～2	黒	ベースカバー：白/トップカバー：灰半透明	449-2854	非対応	1パック 8個入り
3	圧接	1列タイプ	-	24～26(0.14～0.3mm²未満)	φ0.6～0.8	黒	ベースカバー：白/トップカバー：紫半透明	449-2862	対応	1パック 8個入り
3	圧接	1列タイプ	-	24～26(0.14～0.3mm²未満)	φ0.8～1	黒	ベースカバー：白/トップカバー：赤半透明	449-2871	非対応	1パック 8個入り
3	圧接	1列タイプ	-	24～26(0.14～0.3mm²未満)	φ1～1.2	黒	ベースカバー：白/トップカバー：黄半透明	449-2889	対応	1パック 8個入り
3	圧接	1列タイプ	-	24～26(0.14～0.3mm²未満)	φ1.2～1.6	黒	ベースカバー：白/トップカバー：橙半透明	449-2897	対応	1パック 8個入り
3	圧接	1列タイプ	-	26～28(0.08～0.14mm²未満)	φ0.6～0.8	グレー	ベースカバー：白/トップカバー：紫半透明	-	非対応	1パック 8個入り
3	圧接	1列タイプ	-	26～28(0.08～0.14mm²未満)	φ0.8～1	グレー	ベースカバー：白/トップカバー：赤半透明	449-2901	非対応	1パック 8個入り
4	圧接	1列タイプ	-	20～22(0.3～0.5mm²)	φ1～1.2	黒	ベースカバー：白/トップカバー：緑半透明	449-2919	非対応	1パック 8個入り
4	圧接	1列タイプ	-	20～22(0.3～0.5mm²)	φ1.2～1.6	黒	ベースカバー：白/トップカバー：青半透明	449-2927	対応	1パック 8個入り
4	圧接	1列タイプ	-	20～22(0.3～0.5mm²)	φ1.6～2	黒	ベースカバー：白/トップカバー：灰半透明	449-2935	非対応	1パック 8個入り
4	圧接	1列タイプ	-	24～26(0.14～0.3mm²未満)	φ0.6～0.8	黒	ベースカバー：白/トップカバー：紫半透明	449-2943	対応	1パック 8個入り
4	圧接	1列タイプ	-	24～26(0.14～0.3mm²未満)	φ0.8～1	黒	ベースカバー：白/トップカバー：赤半透明	449-2951	非対応	1パック 8個入り
4	圧接	1列タイプ	-	24～26(0.14～0.3mm²未満)	φ1～1.2	黒	ベースカバー：白/トップカバー：黄半透明	449-2960	対応	1パック 8個入り
4	圧接	1列タイプ	-	24～26(0.14～0.3mm²未満)	φ1.2～1.6	黒	ベースカバー：白/トップカバー：橙半透明	449-2978	非対応	1パック 8個入り
4	圧着	1列タイプ	-	24～26(0.14～0.3mm²未満)	φ1.2～1.6	黒	ベースカバー：白/トップカバー：橙半透明	-	対応	3個
4	圧接	1列タイプ	-	26～28(0.08～0.14mm²未満)	φ0.6～0.8	グレー	ベースカバー：白/トップカバー：紫半透明	-	非対応	1パック 8個入り
4	圧接	1列タイプ	-	26～28(0.08～0.14mm²未満)	φ0.8～1	グレー	ベースカバー：白/トップカバー：赤半透明	449-2986	非対応	1パック 8個入り
6(3×2)	圧接	2列タイプ	-	20～22(0.3～0.5mm²)	φ1～1.2	黒	ベースカバー：白/トップカバー：緑半透明	449-2994	対応	1個
6(3×2)	圧接	2列タイプ	-	20～22(0.3～0.5mm²)	φ1.2～1.6	黒	ベースカバー：白/トップカバー：青半透明	449-3001	対応	1個
6(3×2)	圧接	2列タイプ	-	20～22(0.3～0.5mm²)	φ1.6～2	黒	ベースカバー：白/トップカバー：灰半透明	449-3010	対応	1個
6(3×2)	圧接	2列タイプ	-	24～26(0.14～0.3mm²未満)	φ0.8～1	黒	ベースカバー：白/トップカバー：赤半透明	449-3028	対応	1個
6(3×2)	圧接	2列タイプ	-	24～26(0.14～0.3mm²未満)	φ1～1.2	黒	ベースカバー：白/トップカバー：黄半透明	449-3036	対応	1個
6(3×2)	圧接	2列タイプ	-	24～26(0.14～0.3mm²未満)	φ1.2～1.6	黒	ベースカバー：白/トップカバー：橙半透明	449-3044	対応	1個
8(4×2)	圧接	2列タイプ	-	20～22(0.3～0.5mm²)	φ1～1.2	黒	ベースカバー：白/トップカバー：緑半透明	449-3052	対応	1個
8(4×2)	圧接	2列タイプ	-	20～22(0.3～0.5mm²)	φ1.2～1.6	黒	ベースカバー：白/トップカバー：青半透明	449-3061	対応	1個
8(4×2)	圧接	2列タイプ	-	20～22(0.3～0.5mm²)	φ1.6～2	黒	ベースカバー：白/トップカバー：灰半透明	449-3079	対応	1個
8(4×2)	圧接	2列タイプ	-	24～26(0.14～0.3mm²未満)	φ0.8～1	黒	ベースカバー：白/トップカバー：赤半透明	449-3087	対応	1個
8(4×2)	圧接	2列タイプ	-	24～26(0.14～0.3mm²未満)	φ1～1.2	黒	ベースカバー：白/トップカバー：黄半透明	449-3095	対応	1個
8(4×2)	圧接	2列タイプ	-	24～26(0.14～0.3mm²未満)	φ1.2～1.6	黒	ベースカバー：白/トップカバー：橙半透明	-	対応	1個

通常単価(税別) (税込単価)	通常出荷日

1,316円 ( 1,448円 )	在庫品1日目当日出荷可能
1,064円 ( 1,170円 )	在庫品1日目当日出荷可能
1,117円 ( 1,229円 )	在庫品1日目当日出荷可能
1,234円 ( 1,357円 )	在庫品1日目当日出荷可能
1,064円 ( 1,170円 )	在庫品1日目当日出荷可能
1,199円 ( 1,319円 )	在庫品1日目当日出荷可能
1,199円 ( 1,319円 )	在庫品1日目当日出荷可能
1,068円 ( 1,175円 )	在庫品1日目当日出荷可能
1,117円 ( 1,229円 )	在庫品1日目当日出荷可能
1,198円 ( 1,318円 )	在庫品1日目当日出荷可能
1,234円 ( 1,357円 )	在庫品1日目当日出荷可能
1,198円 ( 1,318円 )	在庫品1日目当日出荷可能
1,334円 ( 1,467円 )	在庫品1日目当日出荷可能
1,198円 ( 1,318円 )	在庫品1日目当日出荷可能
1,198円 ( 1,318円 )	在庫品1日目当日出荷可能
1,241円 ( 1,365円 )	在庫品1日目当日出荷可能
169円 ( 186円 )	在庫品1日目当日出荷可能
1,199円 ( 1,319円 )	在庫品1日目当日出荷可能
1,198円 ( 1,318円 )	在庫品1日目当日出荷可能
253円 ( 278円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
250円 ( 275円 )	在庫品1日目当日出荷可能
256円 ( 282円 )	在庫品1日目当日出荷可能
256円 ( 282円 )	在庫品1日目当日出荷可能
256円 ( 282円 )	在庫品1日目当日出荷可能
256円 ( 282円 )	在庫品1日目当日出荷可能
256円 ( 282円 )	在庫品1日目当日出荷可能
256円 ( 282円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

電線の皮むき不要、専用治工具不要の業界標準e-CON準拠コネクタ。
【特長】
・電線前処理不要。
・電線を入れてプライヤーでカバーを押し込むだけの簡単・確実な一括圧接コネクタ。
・2mmのコンタクトピッチで小型化を実現。
・ワンタッチロック機構により片手で容易に着脱でき、また確実な嵌合保持を提供。
・透明カバーで電線挿入状態を目視確認可能。
【用途】
・圧着ナイロンコネクタの結線作業でお困りの方に最適。
・現場での結線作業に。

ご注意

こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
本シリーズの現在庫数は、パック数表記となっております。ご注文の際はパック数量をご指定ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
e-CON　プラグコネクタ
住友スリーエム、タイコエレクトロニクスアンプ(現：TE)製。<br />電線被覆剥き不要のため結線作業が容易
ミスミ
PRC05コネクタワンタッチ・中継タイプ
ミスミ
LANケーブル延長　シールド有　CAT5e　パネルマウント　JJアダプタ（中継用ジャック）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
