全モールドロッカスイッチ JWシリーズ
- 通常単価(税別)
- 240円～2,850円
- 税込単価
- 264円～3,135円
通常出荷日：在庫品1日目～11日目一部当日出荷可能
接触信頼性を向上させたロッカスイッチ。【特長】・操作部とケース部間にカバーを追加し、塵埃が侵入しにくい...
詳細を確認
未確定：候補が52型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
全モールド JWシリーズの仕様
特長
- Sタイプ（小形） ： 小形で 10A定格の高容量。
- Mタイプ（TV-5適合）／MWタイプ（防水形） ： インラッシュ特性78Aの全モールドロッカスイッチ。
- Lタイプ（TV-8適合） ／ LWタイプ（防水形） ： インラッシュ特性117Aの全モールドロッカスイッチ。
- UL、C-UL（CSA規格適合）規格を取得（JW-MW、JW-LW）。
製品仕様
| Sタイプ 共通仕様 | |
|---|---|
| 回路 | 単極単投 2極単投 |
| 電流容量 | 10A 125V AC 10A 250V AC 10A 30V DC |
| 接触抵抗 | 10mΩ以下（DC2～4V 100mAにて） |
| 絶縁抵抗 | DC 500V 500MΩ以上 |
| 耐電圧 | AC 2.0kV（端子・端子間） 1分間以上 AC 4.0kV（端子・アース間） 1分間以上 |
| 機械的開閉耐久性 | 30,000回以上 |
| 電気的開閉耐久性 | 10,000回以上 |
| 使用温度範囲 | -25～＋50℃（照光式の場合） -25～＋70℃（非照光式の場合） |
| ボタン倒れ角度 | 30° |
| 端子部形状 | はんだ端子（タブ端子#187としても使用可能） |
| はんだ耐熱性 | はんだごてをご使用の場合：ランクB |
- UL規格認定品
- C-UL（CSA規格適合）認定品
- VDE規格認定品
- ※ タブ端子でのVDE規格取得はしておりません。
- ※ 各定格･性能値は単独試験における値であり，複合条件を同時に保証するものではありません。
M，MWタイプ 共通仕様
| M，MWタイプ 共通仕様 | ||
|---|---|---|
| 項目 | Mタイプ | MWタイプ |
| 回路 | 単極単投 単極双投 2極単投 2極双投 | |
| 電流容量 | 10A 125V AC 10A 250V AC 10A 30V DC | 10A 125V AC 10A 250V AC 10A 30V DC |
| 接触抵抗 | 10mΩ以下（DC5V 1Aにて） | |
| 絶縁抵抗 | DC500V 1GΩ以上 | |
| 耐電圧 | AC2.0kV （端子・端子間） 1分間以上 AC4.0kV （端子・アース間） 1分間以上 | |
| 機械的開閉耐久性 | 25,000回以上 | |
| 電気的開閉耐久性 | 25,000回以上 | |
| 使用温度範囲 | -25～＋70℃ | -25～＋85℃ |
| ボタン倒れ角度 | 26° | |
| 端子部形状 | はんだ端子（タブ端子♯110としても使用可能） | |
| はんだ耐熱性 | はんだごてをご使用の場合：ランクB | |
- UL規格（TV-5）認定品（Mタイプ）
- C-UL（CSA規格適合）認定品（Mタイプ）
- CSA規格（TV-5）認定品（Mタイプ）
- VDE規格認定品（Mタイプ）
- ※ タブ端子でのVDE規格取得はしておりません。
- UL規格認定品（MWタイプ）
- C-UL（CSA規格適合）認定品（MWタイプ）
製品仕様
| LED仕様 周囲温度Ta=25℃ | ||||
|---|---|---|---|---|
| LEDの色 | 緑（M） | 赤（R） | 黄（Y） | 単位 |
| 最大動作電流 IFM | 25 | 25 | mA | |
| 推奨電流 IF | 20 | mA | ||
| 順電圧 （標準値） VF | 2.1 | 2.0 | 2.2 | V |
| （IF=20） | mA | |||
| 最大逆電圧 VRM | 4 | V | ||
| 使用温度 25℃以上の 場合の電流低減率 △IF | 0.42 | mA/℃ | ||
| 使用温度範囲 | -25～+50 | ℃ | ||
L、LWタイプ 共通仕様
| L、LWタイプ共通仕様 | ||
|---|---|---|
| 項目 | Lタイプ | LWタイプ |
| 回路 | 単極単投 単極双投 2極単投 2極双投 | 2極単投 2極双投 |
| 電流容量 | 16A 125V AC 16A 250V AC 16A 30V DC | |
| 接触抵抗 | 20mΩ以下（DC5V 1Aにて） | |
| 絶縁抵抗 | DC500V 1GΩ以上 | |
| 耐電圧 | AC 2.0kV（端子・端子間） 1分間以上 AC 4.0kV（端子・アース間） 1分間以上 | |
| 機械的開閉耐久性 | 25,000回以上 | |
| 電気的開閉耐久性 | 25,000回以上 | |
| 使用温度範囲 | -25～+70℃ | -25～+85℃ |
| ボタン倒れ角度 | 26° | |
| 端子部形状 | はんだ端子（タブ端子#187としても使用可能） | |
| はんだ耐熱性 | はんだごてをご使用の場合：ランクB | |
- UL規格（TV-8）認定品（Lタイプ）
- C-UL（CSA規格適合）認定品（Lタイプ）
- CSA規格（TV-8）認定品（Lタイプ）
- VDE規格認定品（Lタイプ）
- ※ タブ端子でのVDE規格取得はしておりません。
- UL規格認定品（LWタイプ）
- C-UL（CSA規格適合）認定品（LWタイプ）
- ※ 上記以外はカタログを参照して下さい。

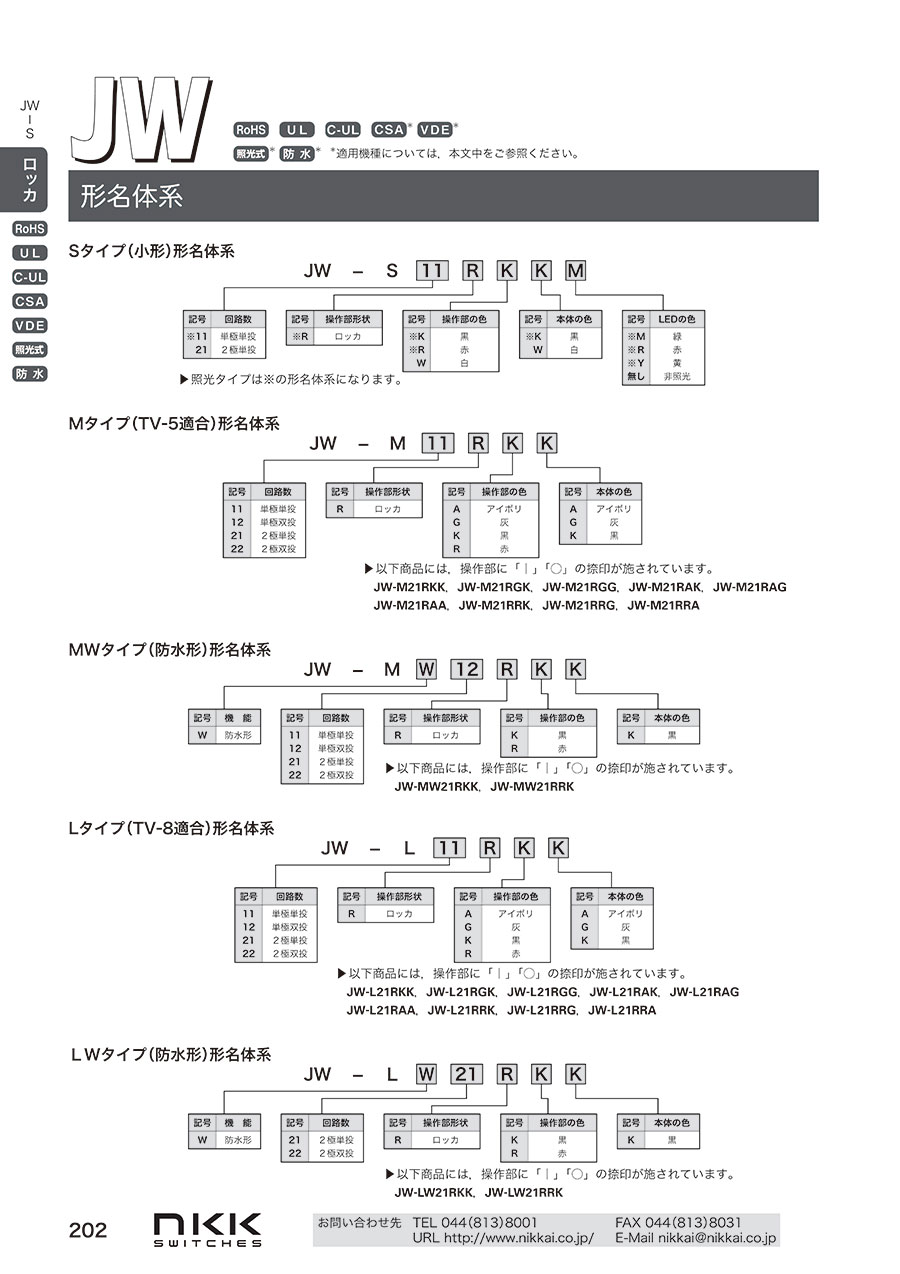

Sタイプ 全モールドロッカスイッチ
| 回路 | 機能動作及び接触端子番号 | 照光式ロッカスイッチ形名 | 非照光式ロッカスイッチ形名 | |||||
|---|---|---|---|---|---|---|---|---|
| 形名表示側から見た操作方向 | LED の色 | スイッチ本体：黒 | 操作部 の色 | スイッチ本体の色 | ||||
| 左 | 右 | 操作部：黒 | 操作部：赤 | 黒 | 白 | |||
| 単極単投 | ON 2-3 ON 2-3 ON 2-3 | - OFF - OFF - OFF | 緑 赤 黄 | JW-S11RKKM JW-S11RKKR JW-S11RKKY | JW-S11RRKM JW-S11RRKR JW-S11RRKY | 黒 赤 白 | JW-S11RKK JW-S11RRK JW-S11RWK | - JW-S11RRW JW-S11RWW |
| 2極単投 | ON 1-3 4-6 ON 1-3 4-6 ON 1-3 4-6 | - OFF - OFF - OFF | 黒 赤 白 | JW-S21RKK JW-S21RRK JW-S21RWK | - JW-S21RRW JW-S21RWW | |||
Mタイプ 全モールドロッカスイッチ
| 機能動作及び接触端子番号 | 形名 | ||
|---|---|---|---|
| 形名表示側から見た操作部方向 | |||
| 回路 | 左 | 右 | |
| 単極単投 | ON 1-1b | - OFF | JW-M11R（1）（2） |
| 単極双投 | ON 1-1b | 1-1a ON | JW-M12R（1）（2） |
| 2極単投 | ON 1-1b 2-2b | - OFF | JW-M21R（1）（2） |
| 2極双投 | ON 1-1b 2-2b | 1-1a 2-2a ON | JW-M22R（1）（2） |
| （1）に入る記号 操作部の色 A：アイボリ，G：灰，K：黒，R：赤 （2）に入る記号 本体の色 A：アイボリ，G：灰，K：黒 ※（1）（2）の組み合わせで，GA，KA，KGはありません | |||
MWタイプ（防水形）全モールドロッカスイッチ
| 機能動作及び接触端子番号 | 形名 | ||
|---|---|---|---|
| 形名表示側から見た操作部方向 | |||
| 回路 | 左 | 右 | |
| 単極単投 | ON 1-1b | - OFF | JW-MW11R（1）（2） |
| 単極双投 | ON 1-1b | 1-1a ON | JW-MW12R（1）（2） |
| 2極単投 | ON 1-1b 2-2b | - OFF | JW-MW21R（1）（2） |
| 2極双投 | ON 1-1b 2-2b | 1-1a 2-2a ON | JW-MW22R（1）（2） |
| （1）に入る記号 操作部の色 K：黒，R：赤 （2）に入る記号 本体の色 K：黒 | |||
Lタイプ 全モールドロッカスイッチ
| 機能動作及び接触端子番号 | 形名 | ||
|---|---|---|---|
| 形名表示側から見た操作部方向 | |||
| 回路 | 左 | 右 | |
| 単極単投 | ON 1-1b | - OFF | JW-L11R（1）（2） |
| 単極双投 | ON 1-1b | 1-1a ON | JW-L12R（1）（2） |
| 2極単投 | ON 1-1b 2-2b | - OFF | JW-L21R（1）（2） |
| 2極双投 | ON 1-1b 2-2b | 1-1a 2-2a ON | JW-L22R（1）（2） |
| （1）に入る記号 操作部の色 A：アイボリ，G：灰，K：黒，R：赤 （2）に入る記号 本体の色 A：アイボリ，G：灰，K：黒 ※（1）（2）の組み合わせで，GA，KA，KGはありません | |||
LWタイプ（防水形）全モールドロッカスイッチ
| 機能動作及び接触端子番号 | 操作部 の色 | 形名 | ||
|---|---|---|---|---|
| 形名表示側から見た操作部方向 | ||||
| 回路 | 左 | 右 | ||
| 2極単投 | ON 1-1b 2-2b | - OFF | 黒 | JW-LW21RKK |
| 赤 | JW-LW21RRK | |||
| 2極双投 | ON 1-1b 2-2b | 1-1a 2-2a ON | 黒 | JW-LW22RKK |
| 赤 | JW-LW22RRK | |||
- ※ 上記以外の型番、寸法図等はカタログを参照してください。
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,382円 ( 1,520円 ) | 在庫品1日目当日出荷可能 |
1,217円 ( 1,339円 ) | 11日目 |
1,217円 ( 1,339円 ) | 3日目 |
416円 ( 458円 ) | 在庫品1日目当日出荷可能 |
1,500円 ( 1,650円 ) | 在庫品1日目当日出荷可能 |
1,639円 ( 1,803円 ) | 3日目 |
669円 ( 736円 ) | 在庫品1日目当日出荷可能 |
791円 ( 870円 ) | 在庫品1日目当日出荷可能 |
1,676円 ( 1,844円 ) | 9日目 |
1,496円 ( 1,646円 ) | 3日目 |
656円 ( 722円 ) | 9日目 |
656円 ( 722円 ) | 9日目 |
724円 ( 796円 ) | 在庫品1日目当日出荷可能 |
1,904円 ( 2,094円 ) | 在庫品1日目当日出荷可能 |
1,676円 ( 1,844円 ) | 9日目 |
686円 ( 755円 ) | 在庫品1日目当日出荷可能 |
877円 ( 965円 ) | 在庫品1日目当日出荷可能 |
768円 ( 845円 ) | 在庫品1日目当日出荷可能 |
2,610円 ( 2,871円 ) | 在庫品1日目当日出荷可能 |
2,850円 ( 3,135円 ) | 9日目 |
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
326円 ( 359円 ) | 在庫品1日目当日出荷可能 |
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
1,113円 ( 1,224円 ) | 3日目 |
475円 ( 523円 ) | 在庫品1日目当日出荷可能 |
496円 ( 546円 ) | 在庫品1日目当日出荷可能 |
1,382円 ( 1,520円 ) | 9日目 |
496円 ( 546円 ) | 9日目 |
416円 ( 458円 ) | 在庫品1日目当日出荷可能 |
571円 ( 628円 ) | 在庫品1日目当日出荷可能 |
757円 ( 833円 ) | 在庫品1日目当日出荷可能 |
495円 ( 545円 ) | 在庫品1日目当日出荷可能 |
427円 ( 470円 ) | 在庫品1日目当日出荷可能 |
1,543円 ( 1,697円 ) | 在庫品1日目当日出荷可能 |
1,696円 ( 1,866円 ) | 在庫品1日目当日出荷可能 |
519円 ( 571円 ) | 在庫品1日目当日出荷可能 |
1,881円 ( 2,069円 ) | 在庫品1日目当日出荷可能 |
2,178円 ( 2,396円 ) | 在庫品1日目当日出荷可能 |
1,917円 ( 2,109円 ) | 在庫品1日目当日出荷可能 |
259円 ( 285円 ) | 在庫品1日目当日出荷可能 |
282円 ( 310円 ) | 在庫品1日目当日出荷可能 |
282円 ( 310円 ) | 在庫品1日目当日出荷可能 |
328円 ( 361円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
328円 ( 361円 ) | 11日目 |
315円 ( 347円 ) | 11日目 |
752円 ( 827円 ) | 在庫品1日目当日出荷可能 |
240円 ( 264円 ) | 在庫品1日目当日出荷可能 |
306円 ( 337円 ) | 在庫品1日目当日出荷可能 |
340円 ( 374円 ) | 在庫品1日目当日出荷可能 |
358円 ( 394円 ) | 在庫品1日目当日出荷可能 |
843円 ( 927円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
接触信頼性を向上させたロッカスイッチ。
【特長】
・操作部とケース部間にカバーを追加し、塵埃が侵入しにくい構造とし、接触信頼性を向上させている。
・JW-Sタイプは、簡易防塵構造を持ち、接触信頼性を向上。
・小形で、10A定格の高容量。
・JW-Mタイプは、定格電圧AC 120V、定格電流5AのTV規格認定を受けている。
・JW-MWタイプは、デザイン性に優れたパネル防水（IP67適合）タイプをラインアップ。
・JW-Lタイプは、定格電圧AC 120V、定格電流8AのTV規格認定を受けている。
・JW-LWタイプは、16A・2極回路で安全性に配慮したパネル防水（IP67適合）タイプをラインアップ。
【用途】
・通信機器、無線応用装置、電子計測器、オートメーション機器、事務用機器、民生用電子機器等。
