TWS型シリコンプロテクター付プラスチックケース

TWS型シリコンプロテクター付プラスチックケース
通常単価(税別):
681円~
通常出荷日:
在庫品1日目~  当日出荷可能商品により当日出荷受付時間が異なります

【特長】
・シリコンプロテクター付きの小型汎用プラスチックケースです。
・カバーは弾力がありますので滑りにくく、落下などの衝撃から機器を保護します。
・全11サイズ、色仕様は18タイプが選択可能です。
・内部ケース材質は色記号B(ブラック)・G(ライトグレー)タイプがABS樹脂(UL94HB)、W(オフホワイト)タイプが難燃性ABS樹脂(UL94V-0)になります。
【用途】
・計測器・検査器・通信機・医療器など様々なハンディタイプの機器に利用可能。


お手持ちの穴加工図面で特注見積もお受けします!
下記窓口へ穴加工図面を送付ください。
推奨データ:PDF、CADデータ(DXFまたはDWG。AutoCAD2012以下に対応可能なファイル)
その他、インクジェット印刷やシルク印刷などの対応は特注窓口にてご相談ください。
ミスミボックス特注見積センター:box@misumi.co.jp

PDF

弾力性のあるシリコンカバーが衝撃から機器を保護するプラスチックケース

全11サイズで色は18タイプ。

全11サイズで色は18タイプ。

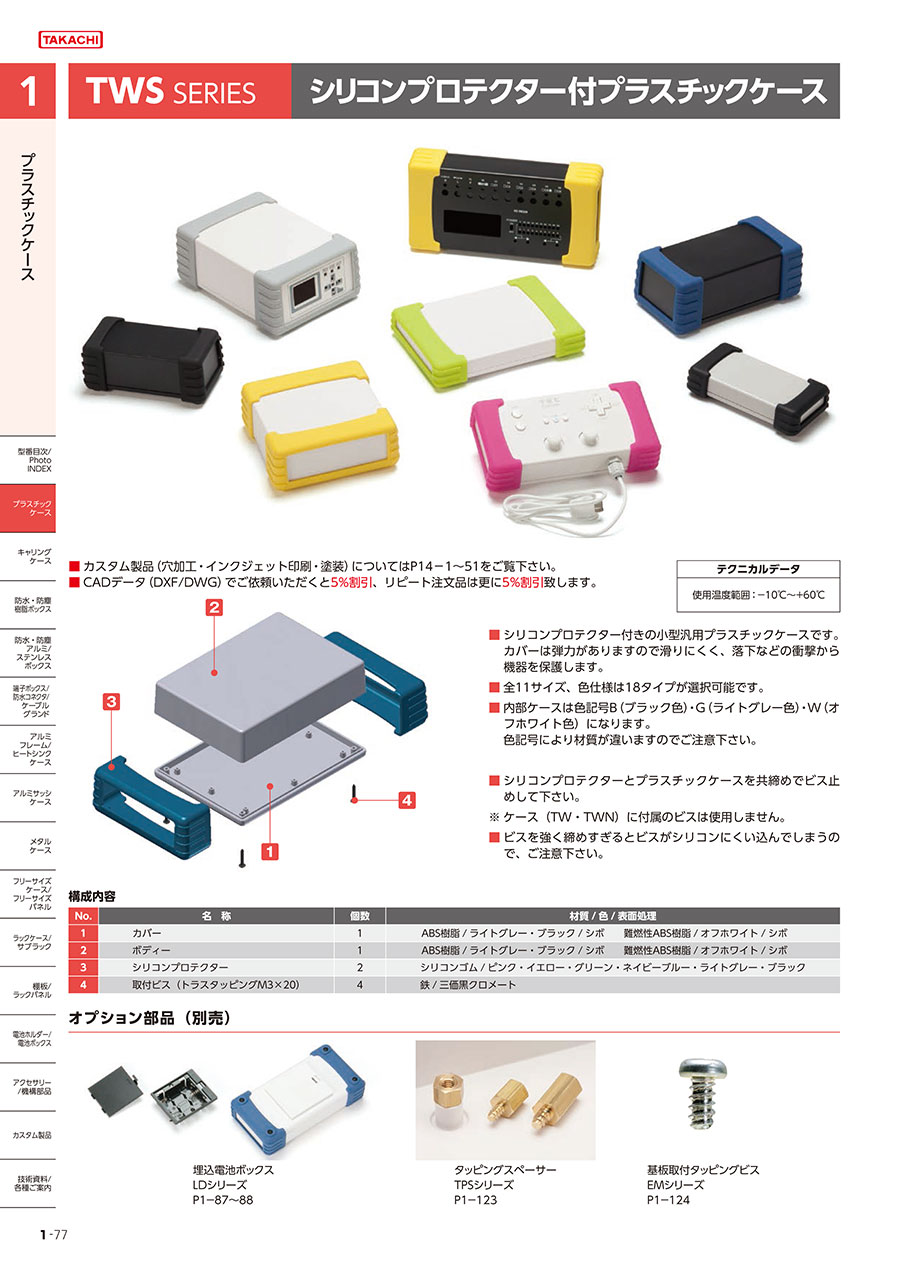

TWS型シリコンプロテクター付プラスチックケースの構成内容

TWS型シリコンプロテクター付プラスチックケースの構成内容。



TWS型シリコンプロテクター付プラスチックケースの構成内容。



照番名称個数材質/色/表面処理
1上カバー1ABS(UL94HB)/ライトグレー・ブラック/シボ 難燃性ABS(UL94V-0)/オフホワイト/シボ
2下カバー1ABS(UL94HB)/ライトグレー・ブラック/シボ 難燃性ABS(UL94V-0)/オフホワイト/シボ
3シリコンプロテクター2シリコンゴム/ピンク・イエロー・グリーン・ネイビーブルー・ライトグレー・ブラック
4取付ビス4鉄M3×20トラスビス/三価黒クロメート

この商品の色仕様

BP

BP
ブラック/ピンク

BY

BY
ブラック/イエロー

BG

BG
ブラック/グリーン

BN

BN
ブラック/ネイビーブルー

BL

BL
ブラック/ライトグレー

BB

BB
ブラック/ブラック

GP

GP
ライトグレー/ピンク

GY

GY
ライトグレー/イエロー

GG

GG
ライトグレー/グリーン

GN

GN
ライトグレー/ネイビーブルー

GL

GL
ライトグレー/ライトグレー

GB

GB
ライトグレー/ブラック

WP

WP
オフホワイト/ピンク

WY

WY
オフホワイト/イエロー

WG

WG
オフホワイト/グリーン

WN

WN
オフホワイト/ネイビーブルー

WL

WL
オフホワイト/ライトグレー

WB

WB
オフホワイト/ブラック

  • ※ シリコンプロテクターは実物と写真では多少色が異なります。
  • ※ 内部ケースがオフホワイト色(Wタイプ)は難燃性ABS樹脂(UL94V-0)になります。

この商品の機種内容

ABS樹脂タイプ(UL94HB)

※ご注文の際には型番末尾□□にBPやBY等の色記号をつけてください。

型番WHD内部ケース材質自重(g)
TWS7-3-13□□71(65)32(25.8)136(130)ABS樹脂(UL94HB)117
TWS7-5-13□□71(65)56(50.1)136(130)ABS樹脂(UL94HB)147.5
TWS9-4-17□□91.5(85.5)41.5(35.5)176(170)ABS樹脂(UL94HB)193
TWS9-6-17□□91.5(85.5)66.5(60.5)176(170)ABS樹脂(UL94HB)243
TWS11-5-22□□116(110)51.5(45.3)226(220)ABS樹脂(UL94HB)325.5
TWS11-8-22□□116(110)81.5(75.3)226(220)ABS樹脂(UL94HB)399
TWS13-3-13□□131(125)31(25)131(125)ABS樹脂(UL94HB)222
TWS13-5-13□□131(125)51(45)131(125)ABS樹脂(UL94HB)269.5
TWS13-3-18□□131(125)31(25)181(175)ABS樹脂(UL94HB)271.5
TWS13-5-18□□131(125)51(45)181(175)ABS樹脂(UL94HB)322
TWS13-7-18□□131(125)71(65)181(175)ABS樹脂(UL94HB)371

ABS樹脂タイプ(UL94HB)の機種内容。

( )内数値は内部ケースの寸法。

TWS7-3-13のH寸法は、32(25.6)。

難燃性ABS樹脂タイプ(UL94V-0)

型番WHD内部ケース材質自重(g)
TWS7-3-13W□71(65)32(25.8)136(130)難燃性ABS樹脂(UL94V-0)126
TWS7-5-13W□71(65)56(50.1)136(130)難燃性ABS樹脂(UL94V-0)163
TWS9-4-17W□91.5(85.5)41.5(35.5)176(170)難燃性ABS樹脂(UL94V-0)211
TWS9-6-17W□91.5(85.5)66.5(60.5)176(170)難燃性ABS樹脂(UL94V-0)266
TWS11-5-22W□116(110)51.5(45.3)226(220)難燃性ABS樹脂(UL94V-0)356.5
TWS11-8-22W□116(110)81.5(75.3)226(220)難燃性ABS樹脂(UL94V-0)438
TWS13-3-13W□131(125)31(25)131(125)難燃性ABS樹脂(UL94V-0)243.5
TWS13-5-13W□131(125)51(45)131(125)難燃性ABS樹脂(UL94V-0)294
TWS13-3-18W□131(125)31(25)181(175)難燃性ABS樹脂(UL94V-0)293.5
TWS13-5-18W□131(125)51(45)181(175)難燃性ABS樹脂(UL94V-0)353
TWS13-7-18W□131(125)71(65)181(175)難燃性ABS樹脂(UL94V-0)407.5

難燃性ABS樹脂タイプ(UL94V-0)の機種内容。

( )内数値は内部ケースの寸法。

TWS7-3-13WのH寸法は、32(25.6)。

この商品の外形図と寸法

TWS7-3-13

TWS7-3-13の寸法図。

TWS7-3-13の寸法図。

TWS7-5-13

TWS7-5-13の寸法図。

TWS7-5-13の寸法図。

TWS9-4-17

TWS9-4-17の寸法図。

TWS9-4-17の寸法図。

TWS9-6-17

TWS9-6-17の寸法図。



TWS9-6-17の寸法図。



TWS11-5-22

TWS11-5-22の寸法図。

TWS11-5-22の寸法図。

TWS11-8-22

TWS11-8-22の寸法図。

TWS11-8-22の寸法図。

TWS13-3-13

TWS13-3-13の寸法図。



TWS13-3-13の寸法図。



TWS13-5-13

TWS13-5-13の寸法図。



TWS13-5-13の寸法図。



TWS13-3-18

TWS13-3-18の寸法図。



TWS13-3-18の寸法図。



TWS13-5-18

TWS13-5-18の寸法図。



TWS13-5-18の寸法図。



TWS13-7-18

TWS13-7-18の寸法図。

TWS13-7-18の寸法図。

この商品の使用上の注意

  • 色記号により材質が違いますのでご注意ください。
  • シリコンプロテクターとプラスチックケースを共締めでビス止めしてください。
  • ビスを強く締めすぎるとビスがシリコンにくい込んでしまうので、ご注意ください。
型番

TWS7-3-13BB

TWS7-3-13BG

TWS7-3-13BL

TWS7-3-13BN

TWS7-3-13BP

TWS7-3-13BY

TWS7-3-13GB

TWS7-3-13GG

TWS7-3-13GL

TWS7-3-13GN

TWS7-3-13GP

TWS7-3-13GY

TWS7-3-13WB

TWS7-3-13WG

TWS7-3-13WL

TWS7-3-13WN

TWS7-3-13WP

TWS7-3-13WY

TWS7-5-13BB

TWS7-5-13BG

TWS7-5-13BL

TWS7-5-13BN

TWS7-5-13BP

TWS7-5-13BY

TWS7-5-13GB

TWS7-5-13GG

TWS7-5-13GL

TWS7-5-13GN

TWS7-5-13GP

TWS7-5-13GY

TWS7-5-13WB

TWS7-5-13WG

TWS7-5-13WL

TWS7-5-13WN

TWS7-5-13WP

TWS7-5-13WY

TWS9-4-17BB

TWS9-4-17BG

TWS9-4-17BL

TWS9-4-17BN

TWS9-4-17BP

TWS9-4-17BY

TWS9-4-17GB

TWS9-4-17GG

TWS9-4-17GL

TWS9-4-17GN

TWS9-4-17GP

TWS9-4-17GY

TWS9-4-17WB

TWS9-4-17WG

TWS9-4-17WL

TWS9-4-17WN

TWS9-4-17WP

TWS9-4-17WY

TWS9-6-17BB

TWS9-6-17BG

TWS9-6-17BL

TWS9-6-17BN

TWS9-6-17BP

TWS9-6-17BY

型番通常単価
(税別)
最小発注数量スライド値引通常
出荷日
RoHS ?定尺(固定寸法):外形寸法W 横(幅)
(mm)
定尺(固定寸法):外形寸法D 奥行(厚み)
(mm)
寸法 横W(幅W)(詳細)
(mm)
寸法 縦H(高さH)(詳細)
(mm)
寸法 奥行D(詳細)
(mm)

681円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 32 136 ブラック/ブラック

714円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 32 136 ブラック/グリーン

714円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 32 136 ブラック/ライトグレー

714円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 32 136 ブラック/ネイビーブルー

714円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 32 136 ブラック/ピンク

714円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 71 32 136 ブラック/イエロー

714円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 32 136 ライトグレー/ブラック

681円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 32 136 ライトグレー/グリーン

714円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 32 136 ライトグレー/ライトグレー

681円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 32 136 ライトグレー/ネイビーブルー

714円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 32 136 ライトグレー/ピンク

714円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 32 136 ライトグレー/イエロー

802円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 32 136 オフホワイト/ブラック

802円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 32 136 オフホワイト/グリーン

802円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 32 136 オフホワイト/ライトグレー

765円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 71 32 136 オフホワイト/ネイビーブルー

802円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 32 136 オフホワイト/ピンク

765円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 32 136 オフホワイト/イエロー

776円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 56 136 ブラック/ブラック

813円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 56 136 ブラック/グリーン

813円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 56 136 ブラック/ライトグレー

776円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 56 136 ブラック/ネイビーブルー

813円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 71 56 136 ブラック/ピンク

776円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 71 56 136 ブラック/イエロー

887円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 71 56 136 ライトグレー/ブラック

813円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 56 136 ライトグレー/グリーン

776円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 56 136 ライトグレー/ライトグレー

813円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 56 136 ライトグレー/ネイビーブルー

813円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 56 136 ライトグレー/ピンク

813円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 56 136 ライトグレー/イエロー

828円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 56 136 オフホワイト/ブラック

912円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 56 136 オフホワイト/グリーン

995円

1個

在庫品1日目

当日出荷可能

-1~100.0 100.1~200.0 71 56 136 オフホワイト/ライトグレー

912円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 56 136 オフホワイト/ネイビーブルー

912円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 56 136 オフホワイト/ピンク

912円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 71 56 136 オフホワイト/イエロー

1,033円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 41.5 176 ブラック/ブラック

1,033円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 41.5 176 ブラック/グリーン

1,033円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 41.5 176 ブラック/ライトグレー

1,033円

1個

在庫品1日目

当日出荷可能

101~100.0 100.1~200.0 91.5 41.5 176 ブラック/ネイビーブルー

1,033円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 41.5 176 ブラック/ピンク

1,033円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 41.5 176 ブラック/イエロー

1,033円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 41.5 176 ライトグレー/ブラック

1,033円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 41.5 176 ライトグレー/グリーン

1,033円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 41.5 176 ライトグレー/ライトグレー

1,033円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 41.5 176 ライトグレー/ネイビーブルー

1,033円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 41.5 176 ライトグレー/ピンク

1,033円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 41.5 176 ライトグレー/イエロー

1,049円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 41.5 176 オフホワイト/ブラック

1,099円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 41.5 176 オフホワイト/グリーン

1,099円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 41.5 176 オフホワイト/ライトグレー

1,099円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 41.5 176 オフホワイト/ネイビーブルー

1,099円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 41.5 176 オフホワイト/ピンク

1,099円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 41.5 176 オフホワイト/イエロー

1,199円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 66.5 176 ブラック/ブラック

1,199円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 66.5 176 ブラック/グリーン

1,199円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 66.5 176 ブラック/ライトグレー

1,199円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 66.5 176 ブラック/ネイビーブルー

1,199円

1個

2日目

当日出荷可能

101~100.0 100.1~200.0 91.5 66.5 176 ブラック/ピンク

1,199円

1個

お見積り

101~100.0 100.1~200.0 91.5 66.5 176 ブラック/イエロー
