未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

項目		2極
接点材質		Ag （純銀）に金メッキ
接触抵抗※1		50mΩ以下
最小適用負荷		DC5V・10mA （参考値）
動作時間※2		20ms以下
復帰時間※2		20ms以下
消費電力（約）		AC1.1VA （50Hz） AC1VA （60Hz） DC0.8W
絶縁抵抗		100MΩ 以上（DC500Vメガにて）
耐電圧		充電部と非充電部間：AC1500V・1分間接点回路と操作コイル間：AC1500V・1分間※3 接点回路間：AC1500V・1分間同極接点間：AC100V・1分間
最大開閉頻度		電気的：1800回/時、機械的：18000回/時
耐振動	耐久	周波数：10～55Hz、片振幅：0.5mm
耐振動	誤動作	周波数：10～55Hz、片振幅：0.5mm
耐衝撃	耐久	1000m/s²
耐衝撃	誤動作	100m/s²
耐久性		電気的：20万回以上（AC220V・3A）機械的：5000万回以上
使用周囲温度※4		-25～+50℃（ただし、氷結しないこと）
使用周囲湿度		45～85%RH （ただし、結露しないこと）
保存周囲温度		-55～+70℃（ただし、氷結しないこと）
保存周囲湿度		45～85%RH （ただし、結露しないこと）
質量（標準形）（約）		23g

特性の値は初期における値です。
※1 測定条件：DC5V ・1A電圧降下法による。
※2 測定条件：定格電圧印加時（at 20℃）バウンスは除きます。
ダイオード付復帰時間は、40ms以下となります。
※3 表示灯付、ダイオード付はAC1000V ・1 分間となります。
※4 この他の温度条件で使用されるときは、接点通電電流-使用周囲温度特性をご覧ください。表示灯付、ダイオード付は使用周囲温度が-25～+40℃となります。

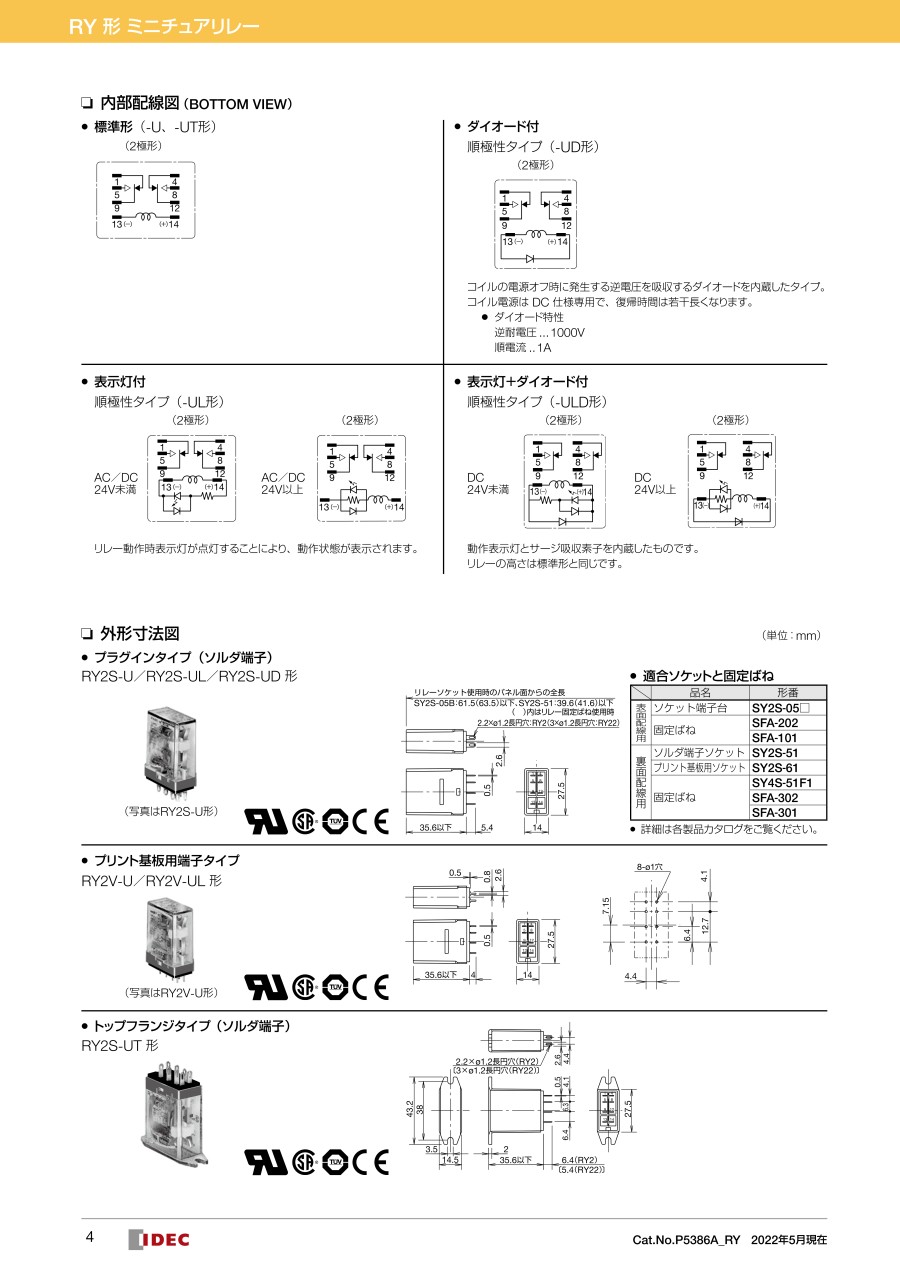

外形図

RY2S-U/RY2S-UL
RY2S-UD形

RY2S-UT形

型番リスト

表示件数

型番

接点構成

端子形状

コイル定格電圧(DC)

(V)

コイル定格電圧(AC)

(V)

代表規格

寸法高さ

(mm)

寸法幅

(mm)

寸法奥行き

(mm)

種類

接点材質

極数

特徴

RoHS?

最小発注数量

2c	ソルダ	-	12	CE / UL / TUV / CSA	35.6	14	27.5	標準形	Ag（純銀）に金メッキ	2極	プラグインタイプ	10	1個
2c	ソルダ	-	24	CE / UL / TUV / CSA	35.6	14	27.5	標準形	Ag（純銀）に金メッキ	2極	プラグインタイプ	-	1個
2c	ソルダ	-	100	CE / UL / TUV / CSA	35.6	14	27.5	標準形	Ag（純銀）に金メッキ	2極	プラグインタイプ	-	1個
2c	ソルダ	-	120	CE / UL / TUV / CSA	35.6	14	27.5	標準形	Ag（純銀）に金メッキ	2極	プラグインタイプ	-	1個
2c	ソルダ	-	240	CE / UL / TUV / CSA	35.6	14	27.5	標準形	Ag（純銀）に金メッキ	2極	プラグインタイプ	10	1個
2c	ソルダ	6	-	CE / UL / TUV / CSA	35.6	14	27.5	標準形	Ag（純銀）に金メッキ	2極	プラグインタイプ	10	1個
2c	ソルダ	12	-	CE / UL / TUV / CSA	35.6	14	27.5	標準形	Ag（純銀）に金メッキ	2極	プラグインタイプ	10	1個
2c	ソルダ	24	-	CE / UL / TUV / CSA	35.6	14	27.5	標準形	Ag（純銀）に金メッキ	2極	プラグインタイプ	10	1個
2c	ソルダ	24	-	CE / UL / TUV / CSA	35.6	14	27.5	ダイオード付	Ag（純銀）に金メッキ	2極	プラグインタイプ	10	1個
2c	ソルダ	-	24	CE / UL / TUV / CSA	35.6	14	27.5	表示灯付	Ag（純銀）に金メッキ	2極	プラグインタイプ	10	1個
2c	ソルダ	-	100	CE / UL / TUV / CSA	35.6	14	27.5	表示灯付	Ag（純銀）に金メッキ	2極	プラグインタイプ	10	1個
2c	ソルダ	-	110	CE / UL / TUV / CSA	35.6	14	27.5	表示灯付	Ag（純銀）に金メッキ	2極	プラグインタイプ	10	1個
2c	ソルダ	-	120	CE / UL / TUV / CSA	35.6	14	27.5	表示灯付	Ag（純銀）に金メッキ	2極	プラグインタイプ	-	1個
2c	ソルダ	12	-	CE / UL / TUV / CSA	35.6	14	27.5	表示灯付	Ag（純銀）に金メッキ	2極	プラグインタイプ	10	1個
2c	ソルダ	24	-	CE / UL / TUV / CSA	35.6	14	27.5	表示灯付	Ag（純銀）に金メッキ	2極	プラグインタイプ	10	1個
2c	ソルダ	24	-	CE / UL / TUV / CSA	35.6	14	27.5	表示灯+ダイオード付	Ag（純銀）に金メッキ	2極	プラグインタイプ	10	1個
2c	ソルダ	24	-	CE / UL / TUV / CSA	35.6	14.5	43.2	トップフランジ形	Ag（純銀）に金メッキ	2極	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

830円 ( 913円 )	3日目
1,040円 ( 1,144円 )	在庫品1日目当日出荷可能
790円 ( 869円 )	在庫品1日目当日出荷可能
940円 ( 1,034円 )	3日目
960円 ( 1,056円 )	3日目
830円 ( 913円 )	3日目
830円 ( 913円 )	3日目
790円 ( 869円 )	在庫品1日目当日出荷可能
960円 ( 1,056円 )	3日目
960円 ( 1,056円 )	3日目
960円 ( 1,056円 )	3日目
1,090円 ( 1,199円 )	3日目
1,090円 ( 1,199円 )	3日目
1,090円 ( 1,199円 )	3日目
1,230円 ( 1,353円 )	在庫品1日目当日出荷可能
1,500円 ( 1,650円 )	3日目
960円624円 ( 686円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・容量3Aを持ったミニチュアリレーシリーズです
・プラグインタイプとトップフランジタイプをご用意

ご注意

RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
CC-Link IE, EtherCAT対応 CAT5e STP（二重シールド）高屈曲LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

RY形ミニチュアリレーのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

プレス機のカウンター用に使用

満足度：5.02021/03/05

電源3Vのカウンターに接続して使用している。他社のリレーを使った時にカウントミスがあったが、このリレーに変えてカウントミ...もっと読む
