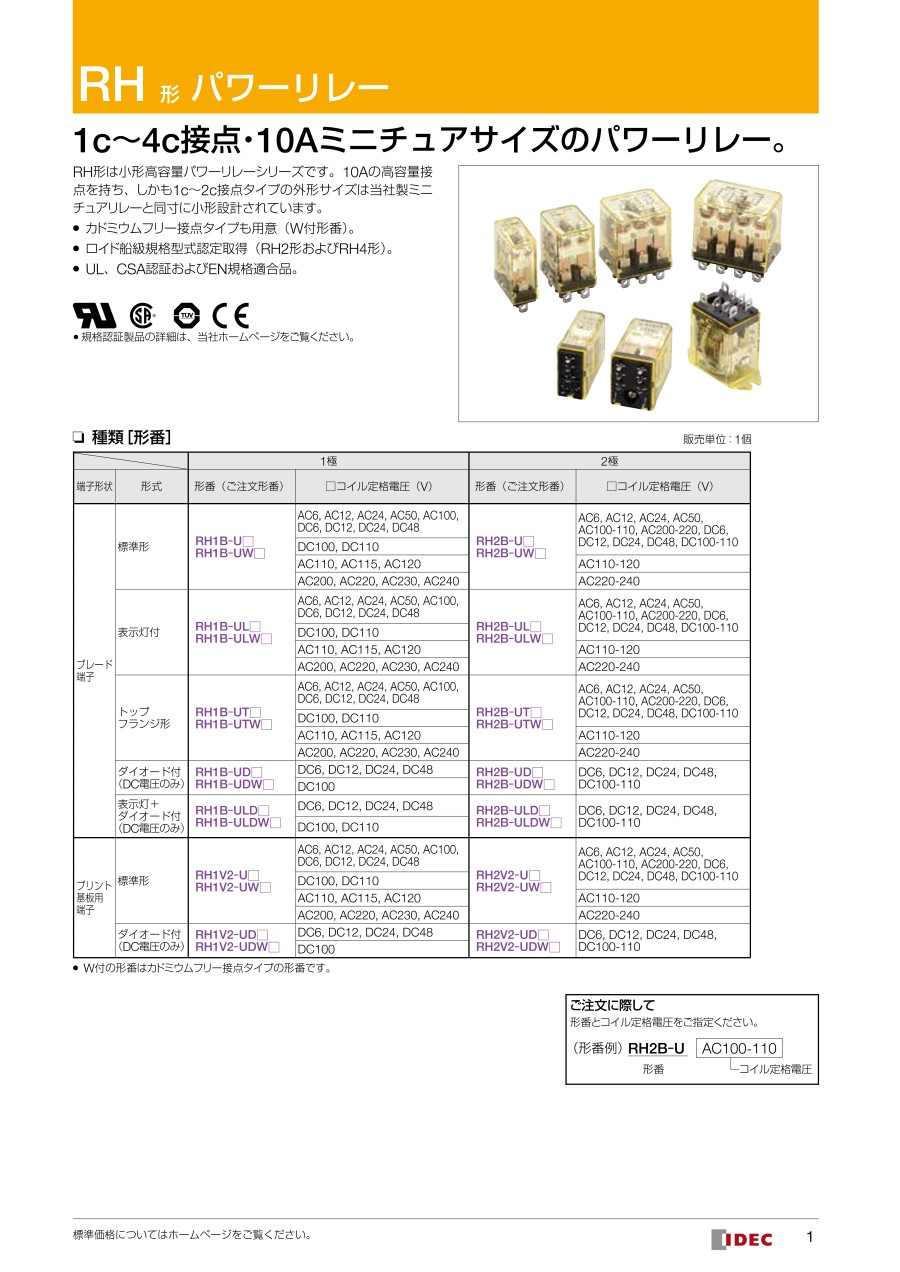

RH形 パワーリレー
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 700円～2,470円特別価格
- 税込単価
- 770円～2,717円特別価格
小形で高容量のパワーリレー。【特長】・10Aの高容量接点を持ち、しかも1c～2...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 2025年1月出荷分より、RH形パワーリレーの仕様変更について、接点材質、接点カシメ形状、UL 接点定格、識別表示に仕様変更がございます。新旧混合出荷となる恐れがございます。予めご了承ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
商品情報
製品仕様
1極ブレード端子タイプ（トップフランジ形を除く）
RH1B-U形の外観
1極ブレード端子タイプ（トップフランジ形を除く）の寸法図 単位：mm
リレーソケット使用時のパネル面からの全長：SH1B-05B：61.5（63.5）以下、SH1B-51：39.6（41.6）以下
（）内はリレー固定ばね使用時
2極ブレード端子タイプ（トップフランジ形を除く）
RH2B-U形の外観
2極ブレード端子タイプ（トップフランジ形を除く）の寸法図 単位：mm
リレーソケット使用時のパネル面からの全長：SH2B-05B：61.5（63.5）以下、SH2B-51：39.6（41.6）以下
（）内はリレー固定ばね使用時
注）SH2B-05D形の場合はSFA-502形板ばねをご使用ください。
3極ブレード端子タイプ（トップフランジ形を除く）
RH3B-U形の外観
3極ブレード端子タイプ（トップフランジ形を除く）の寸法図 単位：mm
リレーソケット使用時のパネル面からの全長：SH3B-05B：61.5（63.5）以下、SH3B-51：39.6（41.6）以下
（）内はリレー固定ばね使用時
4極ブレード端子タイプ（トップフランジ形を除く）
RH4B-U形の外観
4極ブレード端子タイプ（トップフランジ形を除く）の寸法図 単位：mm
リレーソケット使用時のパネル面からの全長：SH4B-05B：61.5（63.5）以下、SH4B-51：39.6（41.6）以下
（）内はリレー固定ばね使用時
1極ブレード端子タイプ（トップフランジ形）
1極ブレード端子タイプ（トップフランジ形）の外観
1極ブレード端子タイプ（トップフランジ形）の寸法図 単位：mm
特性
| 接点材質 | AgCdO接点タイプ（銀酸化カドミウム） カドミウムフリー接点タイプ（Ag合金） | |
|---|---|---|
| 接触抵抗 ※1 | 50mΩ以下 | |
| 最小適用負荷 | DC24V・30mA、DC5V・100mA（参考値） | |
| 動作時間 ※2 | 1極・2極形20ms以下 3極・4極形25ms以下 | |
| 復帰時間 ※2 | 1極・2極形20ms以下 3極・4極形25ms以下 | |
| 消費電力 | 1極形 AC：約1.1VA（50Hz）・約1VA（60Hz） DC：約0.8W 2極形 AC：約1.4VA（50Hz）・約1.2VA（60Hz） DC：約0.9W 3極形 AC：約2VA（50Hz）・約1.7VA（60Hz） DC：約1.5W 4極形 AC：約2.5VA（50Hz）・約2VA（60Hz） DC：約1.5W | |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガにて） | |
| 耐電圧 | 1極形 充電部と非充電部間：AC2000V・1分間 ※3 接点回路と操作コイル間：AC2000V・1分間 同極接点間：AC1000V・1分間 2極・3極・4極形 充電部と非充電部間：AC2000V・1分間 接点回路と操作コイル間：AC2000V・1分間 接点回路間：AC2000V・1分間 同極接点間：AC1000V・1分間 | |
| 最大開閉頻度 | 電気的：1800回/時、機械的：18000回/時 | |
| 耐振動 | 耐久 | 周波数：10～55Hz、片振幅：0.5mm |
| 誤動作 | 周波数：10～55Hz、片振幅：0.5mm | |
| 耐衝撃 | 耐久 | 1000m/s2 |
| 誤動作 | 1極・2極形：200m/s2 3極・4極形：100m/s2 | |
| 電気的耐久性 | 50万回以上（AC110V・10A）2極形（AgCdO接点タイプ） 30万回以上（AC110V・10A）2極形（カドミウムフリー接点タイプ） 20万回以上（AC110V・10A）1・3・4極形 | |
| 機械的耐久性 | 5,000万回以上 | |
| 使用周囲温度 ※4 | 1極形：-25～+50℃（ただし、氷結しないこと） 2・3・4極形：-25～+40℃（ただし、氷結しないこと） | |
| 使用周囲湿度 | 45～85%RH（ただし、結露しないこと） | |
| 保存周囲温度 | -55～+70℃（ただし、氷結しないこと） | |
| 保存周囲湿度 | 45～85%RH（ただし、結露しないこと） | |
| 質量［標準形］（約） | 1極形：24g、2極形：37g、3極形：50g、4極形：74g | |
特性の値は初期における値です。
※1. 測定条件：DC5V・1A電圧降下法による。
※2. 測定条件：定格電圧印加時（at 20℃）バウンスは除きます。ダイオード付復帰時間は、40ms以下となります。
※3. 表示灯、ダイオード付はAC1,000V・1分間となります。
※4. この他の温度条件で、ご使用されるときは接点通電電流-使用周囲温度特性をご覧ください。表示灯付、ダイオード付は使用周囲温度が-25～+40℃となります。
※上記以外の仕様につきましては、メーカーカタログをご参照ください。
製品仕様
■実施時期
2021年3月出荷分より順次実施（新旧混在出荷となる恐れがあります。予めご了承ください。）
■対象製品
RH形パワーリレー
| 対象機種 | 形式 | 変更1：内部部品の形状変更 | 変更2：表示灯の仕様変更 |
|---|---|---|---|
| RH3形 RH4形 | 標準形 | ○ | × |
| 表示灯付 | ○ | ○ | |
| トップフランジ形 | ○ | × | |
| ダイオード付 | ○ | × | |
| 表示灯+ダイオード付 | ○ | ○ |
※変更あり：○、変更なし：×
※標準品を基本とするカスタム仕様製品を含みます。
■変更内容詳細
【変更1：内部部品の形状変更】
生産性向上のため、RH形パワーリレー（RH3、RH4形 全機種）の内部部品の形状を以下のとおり変更いたします。
| 対象機種 | 変更前 | 変更後 |
|---|---|---|
| RH3形 |  | |
| 対象機種 | 変更前 | 変更後 |
|---|---|---|
| RH4形 |  | |
【変更2：表示灯の仕様変更】
RH形パワーリレー（RH3、RH4形の表示灯付 および RH3、RH4形の表示灯+ダイオード付）について、
表示灯の仕様（内部部品の形状および光源、回路図）を以下のように変更いたします。
※RH1、RH2形と同様の仕様に変更となります。
＜内部部品の形状および光源＞
| 対象機種 | 変更前 | 変更後 |
|---|---|---|
| 例） RH3形 | 【AC/DC100V 未満】 【AC/DC100V 以上】  | 【DC 全機種】 【AC 全機種】  |
| AC/DC：赤色 | AC：赤色 DC：緑色 |
※
：内部部品
※RH4形についても同様の変更となります。
＜回路図＞
| 対象機種 | 変更前 | 変更後 | ||
|---|---|---|---|---|
| AC/DC100V 未満 | AC/DC100V 以上 | AC/DC24V 以下 | AC/DC24V を超える | |
| RH3形 表示灯付 |  |  |  |  |
| RH4形 表示灯付 |  |  |  |  |
| RH3形 表示灯+ ダイオード付 |  |  |  |  |
| RH4形 表示灯付+ ダイオード付 |  |  |  |  |
※その他の仕様、形番および価格などの変更はありません。
- 仕様変更のお知らせ
2025年1月出荷分より、RH形パワーリレーの仕様変更について、接点材質、接点カシメ形状、UL 接点定格、識別表示に仕様変更がございます。
新旧混合出荷となる恐れがございます。予めご了承ください。
変更内容
環境負荷低減のため、RH形パワーリレーの接点材質を変更いたします。これにともない、接点カシメ形状、UL接点定格を次のように変更いたします。
- 接点カシメ形状：接点材質変更にともなう外観識別として、カシメ形状を変更
- UL接点定格：表の赤枠部分のUL認証定格を「W」付き形番と同定格に変更
なお、既存のカドミウムフリー接点タイプ「W」付き形番はしばらくの間、継続販売いたしますが仕様変更品に統合予定です。
「W」付き形番をご使用のお客様は、引き続き「W」付き形番をご使用いただきますようお願いいたします。
| 項目 | 変更前 | 変更後 | ||
| 接点材質 | AgCdO （銀酸化カドミウム） | Ag合金 （カドミウムフリー） | ||
| 接点カシメ形状 |  |  | ||
| UL認証定格 |  |  | ||
※その他の仕様、形番および価格の変更はありません。
※CSA、TUVの認証定格の変更はありません。
識別表示
変更後の製品は、個装ケースのロット番号の先頭に「#」を表示いたします。
表示期間：2027年1月生産分まで
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
770円 ( 847円 ) | 9日目 |
770円 ( 847円 ) | 2日目 |
770円 ( 847円 ) | 2日目 |
830円 ( 913円 ) | 2日目 |
830円 ( 913円 ) | 2日目 |
1,050円 ( 1,155円 ) | 9日目 |
770円 ( 847円 ) | 2日目 |
730円 ( 803円 ) | 2日目 |
730円 ( 803円 ) | 在庫品1日目当日出荷可能 |
1,050円 ( 1,155円 ) | 2日目 |
990円 ( 1,089円 ) | 2日目 |
1,090円 ( 1,199円 ) | 在庫品1日目当日出荷可能 |
960円 ( 1,056円 ) | 3日目 |
1,230円 ( 1,353円 ) | 2日目 |
990円 ( 1,089円 ) | 2日目 |
990円 ( 1,089円 ) | 2日目 |
1,010円 ( 1,111円 ) | 2日目 |
770円 ( 847円 ) | 2日目 |
700円 ( 770円 ) | 9日目 |
770円 ( 847円 ) | 2日目 |
770円 ( 847円 ) | 2日目 |
770円 ( 847円 ) | 2日目 |
770円 ( 847円 ) | 2日目 |
940円 ( 1,034円 ) | 2日目 |
940円 ( 1,034円 ) | 2日目 |
770円 ( 847円 ) | 在庫品1日目当日出荷可能 |
980円 ( 1,078円 ) | 2日目 |
770円550円 ( 605円 ) | 在庫品1日目当日出荷可能 |
1,040円 ( 1,144円 ) | 2日目 |
940円 ( 1,034円 ) | 19日目 |
1,170円 ( 1,287円 ) | 2日目 |
770円308円 ( 339円 ) | 在庫品1日目当日出荷可能 |
1,170円 ( 1,287円 ) | 2日目 |
940円 ( 1,034円 ) | 2日目 |
1,400円 ( 1,540円 ) | 2日目 |
1,230円 ( 1,353円 ) | 2日目 |
1,230円 ( 1,353円 ) | 2日目 |
1,230円 ( 1,353円 ) | 2日目 |
1,610円 ( 1,771円 ) | 2日目 |
1,230円 ( 1,353円 ) | 2日目 |
1,130円 ( 1,243円 ) | 2日目 |
1,010円 ( 1,111円 ) | 2日目 |
1,010円 ( 1,111円 ) | 在庫品1日目当日出荷可能 |
1,230円 ( 1,353円 ) | 2日目 |
1,230円 ( 1,353円 ) | 2日目 |
1,730円 ( 1,903円 ) | 在庫品1日目当日出荷可能 |
940円 ( 1,034円 ) | 2日目 |
940円 ( 1,034円 ) | 2日目 |
860円 ( 946円 ) | 19日目 |
1,040円 ( 1,144円 ) | 2日目 |
940円 ( 1,034円 ) | 2日目 |
940円 ( 1,034円 ) | 2日目 |
1,280円 ( 1,408円 ) | 19日目 |
980円 ( 1,078円 ) | 2日目 |
940円 ( 1,034円 ) | 2日目 |
940円 ( 1,034円 ) | 2日目 |
1,450円 ( 1,595円 ) | 2日目 |
1,450円 ( 1,595円 ) | 19日目 |
1,560円 ( 1,716円 ) | 2日目 |
1,450円 ( 1,595円 ) | 2日目 |
詳細情報
基本情報
小形で高容量のパワーリレー。
【特長】
・10Aの高容量接点を持ち、しかも1c～2c接点タイプの外形サイズはミニチュアリレーと同寸に小形設計されています
