大同端子製造

銅線用裸圧着端子二ツ穴端子（RD形・角形）【4～50個入り】

カタログ

通常単価(税別): 7,280円～14,993円

税込単価: 8,008円～16,492円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

電線と端子台の接続に用いる一般的な圧着端子。【特長】・端子台と端子との接触面積が大きい。【用途】・電線...

よく一緒に見られています

大同端子製造

通常出荷日：在庫品1日目

よく一緒に見られています

大同端子製造

通常出荷日：在庫品1日目

未確定：候補が31型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

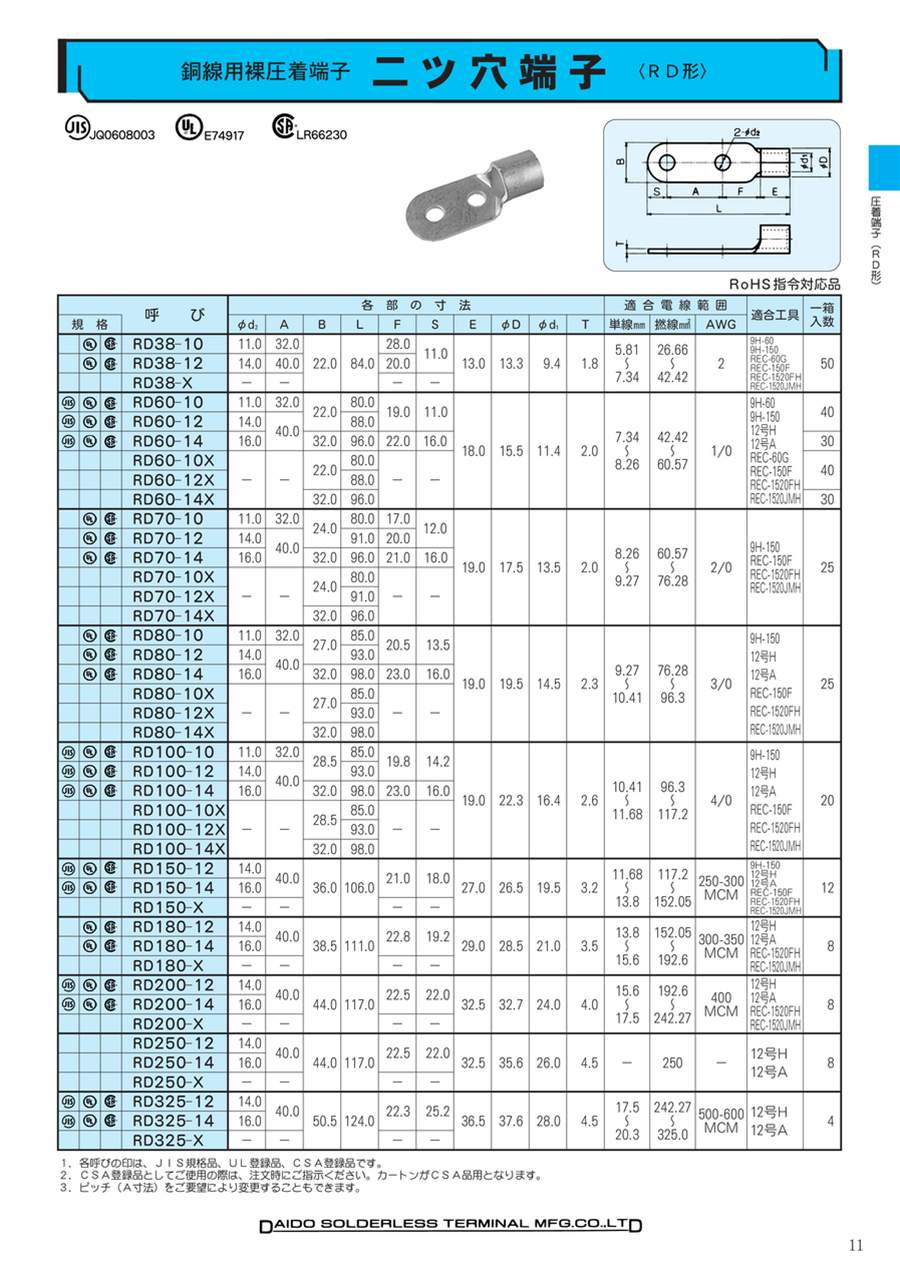

外形図と寸法（R形）

曲げ	呼び	各部の寸法										適合電線範囲			適合工具	一箱入数
曲げ	呼び	φd₂	A	B	L	F	S	E	φD	φd₁	T	単線mm	撚線mm²	AVG	適合工具	一箱入数
●	RD38-10	11.0	32.0	22.0	84.0	28.0	11.0	13.0	13.3	9.4	1.8	5.81 ～7.34	26.66 ～42.42	2	DS-HO60 DS-HO150 DS-E60 DS-E150 DS-E200M DS-E250M	50
●	RD38-12	14.0	40.0			20.0
●	RD38-X	-	-			-
	RD60-10	11.0	32.0	22.0	80.0	19.0	11.0	18.0	15.5	11.4	2.0	7.34 ～8.26	42.42 ～60.57	1/0	DS-HO60 DS-HO150 12号H 12号A DS-E60 DS-E150 DS-E200M *DS-E250M	40
	RD60-12	14.0	40.0	22.0	88.0	19.0	11.0									40
	RD60-14	16.0	40.0	32.0	96.0	22.0	16.0									30
●	RD60-10X	-	-	22.0	80.0	-	-									40
●	RD60-12X			22.0	88.0											40
●	RD60-14X			32.0	96.0											30
●	RD70-10	11.0	32.0	24.0	80.0	17.0	12.0	19.0	17.5	13.5	2.0	8.26 ～9.27	60.57 ～76.28	2/0	DS-HO150 DS-E150 DS-E200M DS-E250M	25
●	RD70-12	14.0	40.0	24.0	91.0	20.0	12.0
●	RD70-14	16.0	40.0	32.0	96.0	21.0	16.0
●	RD70-10X	-	-	24.0	80.0	-	-
●	RD70-12X			24.0	91.0
●	RD70-14X			32.0	96.0
●	RD80-10	11.0	32.0	27.0	85.0	20.5	13.5	19.0	19.5	14.5	2.3	9.27 ～10.41	76.28 ～96.3	3/0	DS-HO150 12号H 12号A DS-E150 DS-E200M *DS-E250M	25
●	RD80-12	14.0	40.0	27.0	93.0	20.5	13.5
●	RD80-14	16.0	40.0	32.0	98.0	23.0	16.0
●	RD80-10X	-	-	27.0	85.0	-	-
●	RD80-12X			27.0	93.0
●	RD80-14X			32.0	98.0
	RD100-10	11.0	32.0	28.5	85.0	19.8	14.2	19.0	22.3	16.4	2.6	10.41 ～11.68	96.3 ～117.2	4/0		20
	RD100-12	14.0	40.0	28.5	93.0	19.8	14.2
	RD100-14	16.0	40.0	32.0	98.0	23.0	16.0
●	RD100-10X	-	-	28.5	85.0	-	-
●	RD100-12X			28.5	93.0
●	RD100-14X			32.0	98.0
	RD150-12	14.0	40.0	36.0	106.0	21.0	18.0	27.0	26.5	19.5	3.2	11.68 ～13.8	117.2 ～152.05	250-300 MCM		12
	RD150-14	16.0	40.0			21.0	18.0
●	RD150-X	-	-			-	-
●	RD180-12	14.0	40.0	38.5	111.0	22.8	19.2	29.0	28.5	21.0	3.5	13.8 ～15.6	152.05 ～192.6	300-350 MCM	12号H 12号A DS-E200M *DS-E250M	8
●	RD180-14	16.0	40.0			22.8	19.2
●	RD180-X	-	-			-	-
	RD200-12	14.0	40.0	44.0	117.0	22.5	22.0	32.5	32.7	24.0	4.0	15.6 ～17.5	192.6 ～242.27	400 MCM		8
	RD200-14	16.0	40.0			22.5	22.0
●	RD200-X	-	-			-	-
●	RD250-12	14.0	40.0	44.0	117.0	22.5	22.0	32.5	35.6	26.0	4.5	-	250	-	12号H 12号A	8
●	RD250-14	16.0	40.0			22.5	22.0
●	RD250-X	-	-			-	-
	RD325-12	14.0	40.0	50.5	124.0	22.3	25.2	36.5	37.6	28.0	4.5	17.5 ～20.3	242.27 ～325.0	500-600 MCM	12号H *12号A	4
	RD325-14	16.0	40.0			22.3	25.2
●	RD325-X	-	-			-	-

*印はUL適合工具です。
●印は曲げ加工可能製品です。ただし、一部の製品については角度の制限がありますので、ご相談ください。
※ 曲げ加工品は各規定に適合していません。曲げ加工品の各寸法は曲げる角度により、異なります。

外形図と寸法（角形）

曲げ	呼び	各部の寸法										適合電線範囲			適合工具	一箱入数
曲げ	呼び	φd₂	A	B	L	F	S	E	φD	φd₁	T	単線mm	撚線mm²	AVG	適合工具	一箱入数
●	100-D-12	14.0	40.0	28.5	93.0	19.0	15.0	19.0	22.3	16.4	2.6	10.41 ～ 11.68	96.3 ～ 117.2	4/0	DS-HO150 12号H 12号A DS-E150 DS-E200M DS-E250M	20
●	150-D-12	14.0	40.0	36.0	106.0	21.0	18.0	27.0	26.5	19.5	3.2	11.68 ～ 13.8	117.2 ～ 152.05	250-300 MCM	DS-HO150 12号H 12号A DS-E150 DS-E200M DS-E250M	12
●	200-D-12	14.0	40.0	44.0	117.0	26.5	18.0	32.5	32.7	24.0	4.0	15.6 ～ 17.5	192.6 ～ 242.27	400 MCM	12号H,12号A DS-E200M DS-E250M	8
●	325-D-12	14.0	40.0	50.5	124.0	29.0	18.5	36.5	37.6	28.0	4.5	17.5 ～ 20.3	242.27 ～ 325.0	500-600 MCM	12号H 12号A	4

●印は曲げ加工可能製品です。ただし、一部の製品については角度の制限がありますので、ご相談ください。

※ 曲げ加工品は各規定に適合していません。曲げ加工品の各寸法は曲げる角度により、異なります。

型番リスト

表示件数

型番

形状

内径 d2

(φ)

外径

(mm)

全長 L

(mm)

適合電線サイズ

(AWG)

代表規格

適合電線範囲（撚線）

(mm²)

内径d1

(φ)

外形D

(mm)

適合工具

RoHS?

最小発注数量

[その他] 角形	14	44	117	400MCM	-	192.6～242.27	24	32.7	12号H，12号A，DS-E200M，DS-E250M	10	1パック 8個入り
[その他] 角形	14	50.5	124	500～600MCM	-	242.27～325	28	37.6	12号H,12号A	10	1パック 4個入り
丸型	11	22	84	2	UL / CSA	26.66～42.42	9.4	13.3	DS-HO60，DS-HO150，DS-E60，DS-E150，DS-E200M，DS-E250M	10	1パック 50個入り
丸型	14	22	84	2	UL / CSA	26.66～42.42	9.4	13.3	DS-HO60，DS-HO150，DS-E60，DS-E150，DS-E200M，DS-E250M	10	1パック 50個入り
丸型	-	22	84	2	-	26.66～42.42	9.4	13.3	DS-HO60，DS-HO150，DS-E60，DS-E150，DS-E200M，DS-E250M	10	1パック 50個入り
丸型	11	22	80	1/0	UL / JIS / CSA	42.42～60.57	11.4	15.5	DS-HO60，DS-HO150，12号H，12号A，DS-E60，DS-E150，DS-E200M，DS-E250M	10	1パック 40個入り
丸型	14	22	88	1/0	UL / JIS / CSA	42.42～60.57	11.4	15.5	DS-HO60，DS-HO150，12号H，12号A，DS-E60，DS-E150，DS-E200M，DS-E250M	10	1パック 40個入り
丸型	16	32	96.0	1/0	UL / JIS / CSA	42.42～60.57	11.4	15.5	DS-HO60，DS-HO150，12号H，12号A，DS-E60，DS-E150，DS-E200M，DS-E250M	10	1パック 30個入り
丸型	-	32	96.0	1/0	-	42.42～60.57	11.4	15.5	DS-HO60，DS-HO150，12号H，12号A，DS-E60，DS-E150，DS-E200M，DS-E250M	10	1パック 30個入り
丸型	-	24	80	2/0	-	60.57～76.28	13.5	17.5	DS-HO150，DS-E150，DS-E200M，DS-E250M	10	1パック 25個入り
丸型	14	24	91	2/0	UL / CSA	60.57～76.28	13.5	17.5	DS-HO150，DS-E150，DS-E200M，DS-E250M	10	1パック 25個入り
丸型	16	32	96.0	2/0	UL / CSA	60.57～76.28	13.5	17.5	DS-HO150，DS-E150，DS-E200M，DS-E250M	10	1パック 25個入り
丸型	11	27	85	3/0	UL / CSA	76.28～96.3	14.5	19.5	DS-HO150，12号H，12号A，DS-E150，DS-E200M，DS-E250M	10	1パック 25個入り
丸型	14	27	93	3/0	UL / CSA	76.28～96.3	14.5	19.5	DS-HO150，12号H，12号A，DS-E150，DS-E200M，DS-E250M	10	1パック 25個入り
丸型	11	28.5	85	4/0	UL / JIS / CSA	96.3～117.2	16.4	22.3	DS-HO150，12号H，12号A，DS-E150，DS-E200M，DS-E250M	10	1パック 20個入り
丸型	-	28.5	85	4/0	-	96.3～117.2	16.4	22.3	DS-HO150，12号H，12号A，DS-E150，DS-E200M，DS-E250M	10	1パック 20個入り
丸型	14	28.5	93	4/0	UL / JIS / CSA	96.3～117.2	16.4	22.3	DS-HO150，12号H，12号A，DS-E150，DS-E200M，DS-E250M	10	1パック 20個入り
丸型	16	32	98	4/0	UL / JIS / CSA	96.3～117.2	16.4	22.3	DS-HO150，12号H，12号A，DS-E150，DS-E200M，DS-E250M	10	1パック 20個入り
丸型	14	36	106	250～300MCM	UL / JIS / CSA	117.2～152.05	19.5	26.5	DS-HO150，12号H，12号A，DS-E150，DS-E200M，DS-E250M	10	1パック 12個入り
丸型	16	36	106	250～300MCM	UL / JIS / CSA	117.2～152.05	19.5	26.5	DS-HO150，12号H，12号A，DS-E150，DS-E200M，DS-E250M	10	1パック 12個入り
丸型	-	36	106	250～300MCM	-	117.2～152.05	19.5	26.5	DS-HO150，12号H，12号A，DS-E150，DS-E200M，DS-E250M	10	1パック 12個入り
丸型	14	38.5	111	300～350MCM	UL / CSA	152.05～192.6	21	28.5	12号H，12号A，DS-E200M，DS-E250M	10	1パック 8個入り
丸型	14	44	117	400MCM	UL / JIS / CSA	192.6～242.27	24	32.7	12号H，12号A，DS-E200M，DS-E250M	10	1パック 8個入り
丸型	16	44	117	400MCM	UL / JIS / CSA	192.6～242.27	24	32.7	12号H，12号A，DS-E200M，DS-E250M	10	1パック 8個入り
丸型	-	44	117	400MCM	-	192.6～242.27	24	32.7	12号H，12号A，DS-E200M，DS-E250M	10	1パック 8個入り
丸型	14	44	117	-	-	250	26	35.6	12号H,12号A	10	1パック 8個入り
丸型	16	44	117	-	-	250	26	35.6	12号H,12号A	10	1パック 8個入り
丸型	-	44	117	-	-	250	26	35.6	12号H,12号A	10	1パック 8個入り
丸型	14	50.5	124	500～600MCM	UL / JIS / CSA	242.27～325.0	28	37.6	12号H,12号A	10	1パック 4個入り
丸型	16	50.5	124	500～600MCM	UL / JIS / CSA	242.27～325.0	28	37.6	12号H,12号A	10	1パック 4個入り
丸型	-	50.5	124	500～600MCM	-	242.27～325.0	28	37.6	12号H,12号A	10	1パック 4個入り

通常単価(税別) (税込単価)	通常出荷日

10,520円 ( 11,572円 )	9日目
7,280円 ( 8,008円 )	9日目
10,766円 ( 11,843円 )	在庫品1日目当日出荷可能
10,334円 ( 11,367円 )	9日目
11,034円 ( 12,137円 )	9日目
13,224円 ( 14,546円 )	9日目
13,224円 ( 14,546円 )	9日目
11,929円 ( 13,122円 )	9日目
12,448円 ( 13,693円 )	9日目
9,247円 ( 10,172円 )	9日目
9,055円 ( 9,961円 )	9日目
10,510円 ( 11,561円 )	9日目
11,498円 ( 12,648円 )	9日目
11,498円 ( 12,648円 )	9日目
9,794円 ( 10,773円 )	9日目
11,027円 ( 12,130円 )	9日目
10,219円 ( 11,241円 )	在庫品1日目当日出荷可能
11,327円 ( 12,460円 )	9日目
10,097円 ( 11,107円 )	在庫品1日目当日出荷可能
9,661円 ( 10,627円 )	9日目
11,591円 ( 12,750円 )	9日目
9,188円 ( 10,107円 )	9日目
11,426円 ( 12,569円 )	在庫品1日目当日出荷可能
10,514円 ( 11,565円 )	9日目
12,053円 ( 13,258円 )	9日目
14,993円 ( 16,492円 )	在庫品1日目当日出荷可能
12,807円 ( 14,088円 )	9日目
14,803円 ( 16,283円 )	9日目
7,363円 ( 8,099円 )	9日目
7,363円 ( 8,099円 )	9日目
8,326円 ( 9,159円 )	9日目

詳細情報

基本情報

基本情報

電線と端子台の接続に用いる一般的な圧着端子。
【特長】
・端子台と端子との接触面積が大きい。
【用途】
・電線に合わせたsq、端子台ネジに合わせたビス穴径を、多くのバリエーションから選択可能。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300RCM CM（UL LISTED規格・NEPA対応）小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
