インタフェース

デジタル入出力インタフェースモジュール DIO32/32点絶縁

Name: デジタル入出力インタフェースモジュール DIO32/32点 絶縁
Brand: インタフェース
SKU: 222000429214
Rating: 4 (1 reviews)

カタログ

通常単価(税別): 51,000円～72,800円

税込単価: 56,100円～80,080円

通常出荷日：在庫品1日目当日出荷可能

DIO32/32点絶縁タイプ【特長】・32点フォトカプラ入力（シンク型出力対応）と、32点高電流オー...

詳細を確認

44.0

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

バス

PCIブラケット

寸法長さ

(mm)

寸法幅

(mm)

仕様

絶縁方式

入力応答時間

(μs (TYP))

入力電圧

(V)

入力信号電流

(mA)

最大入力定格電圧

(V)

出力応答時間

(μs)

出力電圧

(V)

最大出力電流

(mA)

最大出力定格電圧

(V)

入力形式

出力形式

データ入力用制御信号

データ出力用制御信号

RoHS?

最小発注数量

PCI	標準	174.63	106.68	-	コモン絶縁	45	12	5	24	65	12-24	100	50	フォトカプラ入力(シンク型出力対応)	高電流オープンコレクタ出力(シンク型)	STB1:入力データラッチ信号(入力) 1点・ACK 入力データ取得通知信号(出力) 1点	STB2:出力データ有効通知信号(出力) 1点・ACK2:出力データ取得応答信号(入力) 1点	10	1個
PCI	標準	174.63	106.68	-	コモン絶縁	80	12-24	1.6-3.4	24	65	12-24	100	50	フォトカプラ入力(シンク型出力対応)	高電流オープンコレクタ出力(シンク型)	STB1:入力データラッチ信号(入力) 1点・ACK1:入力データ取得通知信号(出力) 1点	STB2:出力データ有効通知信号(出力) 1点・ACK2:出力データ取得応答信号(入力) 1点	10	1個
PCI	標準	174.63	106.68	-	コモン絶縁	45	24	5	24	65	12-24	100	50	フォトカプラ入力(シンク型出力対応)	高電流オープンコレクタ出力(シンク型)	STB1:入力データラッチ信号(入力) 1点・ACK1:入力データ取得通知信号(出力) 1点	STB2:出力データ有効通知信号(出力) 1点・ACK2:出力データ取得応答信号(入力) 1点	10	1個
PCI	標準	174.63	106.68	-	フォトカプラ絶縁(電源内蔵)	60	5-48	4.7	50	65	5-48	100	50	フォトカプラ型高耐圧接点入力(シンク型出力対応)	高電流オープンコレクタ出力(シンク型)	STB1 : 入力データラッチ信号(入力) 1点・ACK1: 入力データ取得通知信号(出力) 1点	STB2:出力データ有効通知信号(出力) 1点・ACK2:出力データ取得応答信号(入力) 1点	10	1個

通常単価(税別) (税込単価)	通常出荷日

54,700円 ( 60,170円 )	在庫品1日目当日出荷可能
54,700円 ( 60,170円 )	在庫品1日目当日出荷可能
51,000円 ( 56,100円 )	在庫品1日目当日出荷可能
72,800円 ( 80,080円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

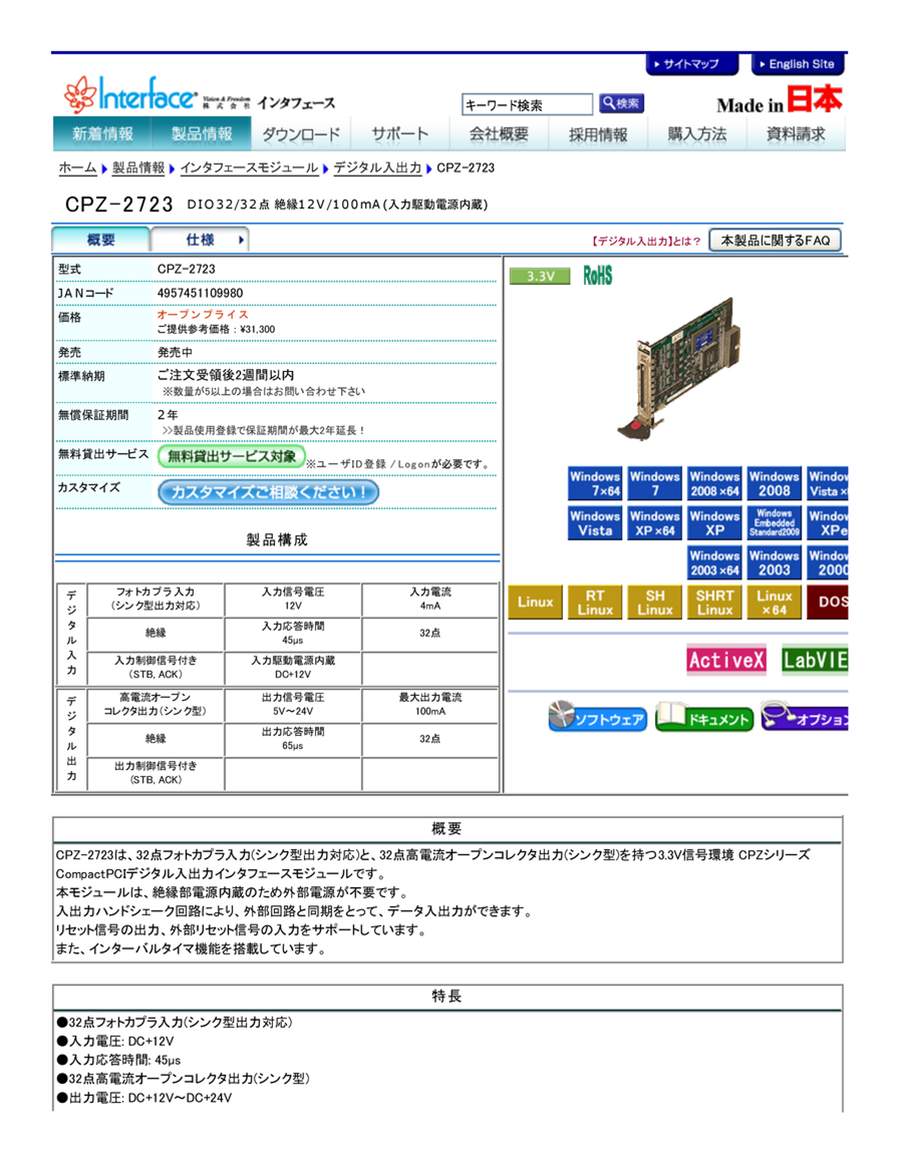

DIO32/32点絶縁タイプ

【特長】
・32点フォトカプラ入力（シンク型出力対応）と、32点高電流オープンコレクタ出力（シンク型）を持つ3.3V信号環境 CPZシリーズCompactPCIデジタル入出力インタフェースモジュールです。本モジュールは、絶縁部電源内蔵のため外部電源が不要です。
入出力ハンドシェーク回路により、外部回路と同期をとって、データ入出力ができます。
リセット信号の出力、外部リセット信号の入力をサポートしています。また、インターバルタイマ機能を搭載しています。
