16ビット単相パルスカウンタ（4CH）

製品仕様

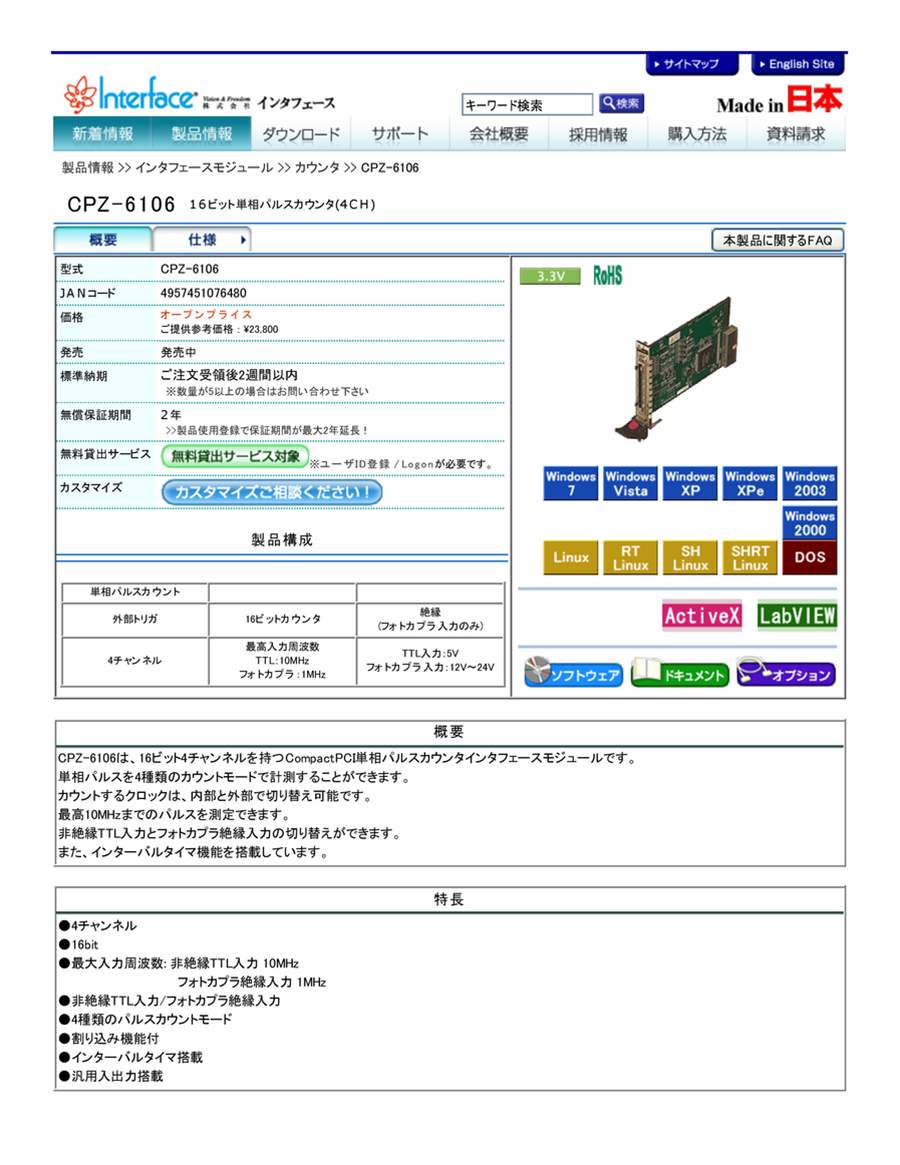

CPZ-6106の外観

PCI-6106の外観

• チャンネル：4
• カウンタ長：16ビット
• 最大入力周波数：10MHz（TTLレベル）、1MHz（フォトカプラ絶縁入力）
• 使用コントローラー：ロジック回路
• 入力信号：単相パルス
• 入力仕様：非絶縁TTLシュミット入力：DC+5V、フォトカプラ絶縁入力：DC+12V～DC+24V
• 汎用入力：2点（絶縁、非絶縁選択可能）

　　　非絶縁TTLシュミット入力：DC+5V、フォトカプラ絶縁入力：DC+12V～DC+24V

• 汎用出力：2点（絶縁、非絶縁選択可能）

　　　TTL出力：DC+5V、オープンコレクタシンク型出力：DC+12V～DC+24V

• 占有I/O ポート数：32ポート+16ポート
• 占有スロット数：1スロット
• コネクタ仕様：CN1：96ピンハーフピッチコネクタ（オス）
• 使用条件：周囲温度／0～50℃、湿度／20～90%（非結露）

• カウントモード：パルスカウントモード（ゲート付き）、スタート・ストップカウンタモード、トグルカウントモード、フリーカウントモード
• 割り込み機能：カウンタスタート、カウンタストップ、カウンタオーバーフロー、インターバルタイマ
• バス仕様：CompactPCI Specification PICMG 2.0 R2.1、R3.0 3.3V信号環境
• 製品サイズ：3Uサイズ CompactPCI（D160×H100mm）※基板部のみ
• 電源仕様（消費電力）：DC+3.3V：0.1A（TYP）、DC+5V：0.25A（TYP）
• 対応OS：Windows10、Windows7、Windows Vista、Windows XP、Windows XPe、Windows2003、Windows2000、Linux、RT Linux、SH Linux、SHRT Linux、DOS
• 重量：175g
• MTBF：459,791時間

PCI-6106

• カウントモード：ゲート付きカウントモード、スタート・ストップカウンタモード、トグルカウントモード、フリーカウントモード
• 割り込み機能：4点（カウントスタート（フリーカウントモード時はありません。）、カウントストップ（フリーカウントモード時はありません。）、オーバーフロー、インターバルタイマ）
• バス仕様：PCIローカルバス（Rev.2.1以上）、32ビット、33MHz、5V／3V信号環境
• 製品サイズ：スーパーショートサイズ（D119.91×H106.68mm）※基板部のみ
• 電源仕様（消費電力）：DC+5V（±5%）: 0.4A（TYP）
• 対応OS：Windows10、Windows7、Windows Vista、Windows XP、Windows XPe、Windows2003、Windows2000、Windows NT、Windows Me、Windows98、Windows95、Linux、RT Linux、SH Linux、SHRT Linux、DOS
• 重量：95g
• MTBF：549,347時間
