電源ライン用EMCフィルタ RSENシリーズ
- 通常単価(税別)
- 3,449円～24,891円
- 税込単価
- 3,794円～27,380円
多彩なバリエーションと機能性を重視した汎用単相ノイズフィルタ。 【特長】 ・DINレール取り付けタイプ...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様

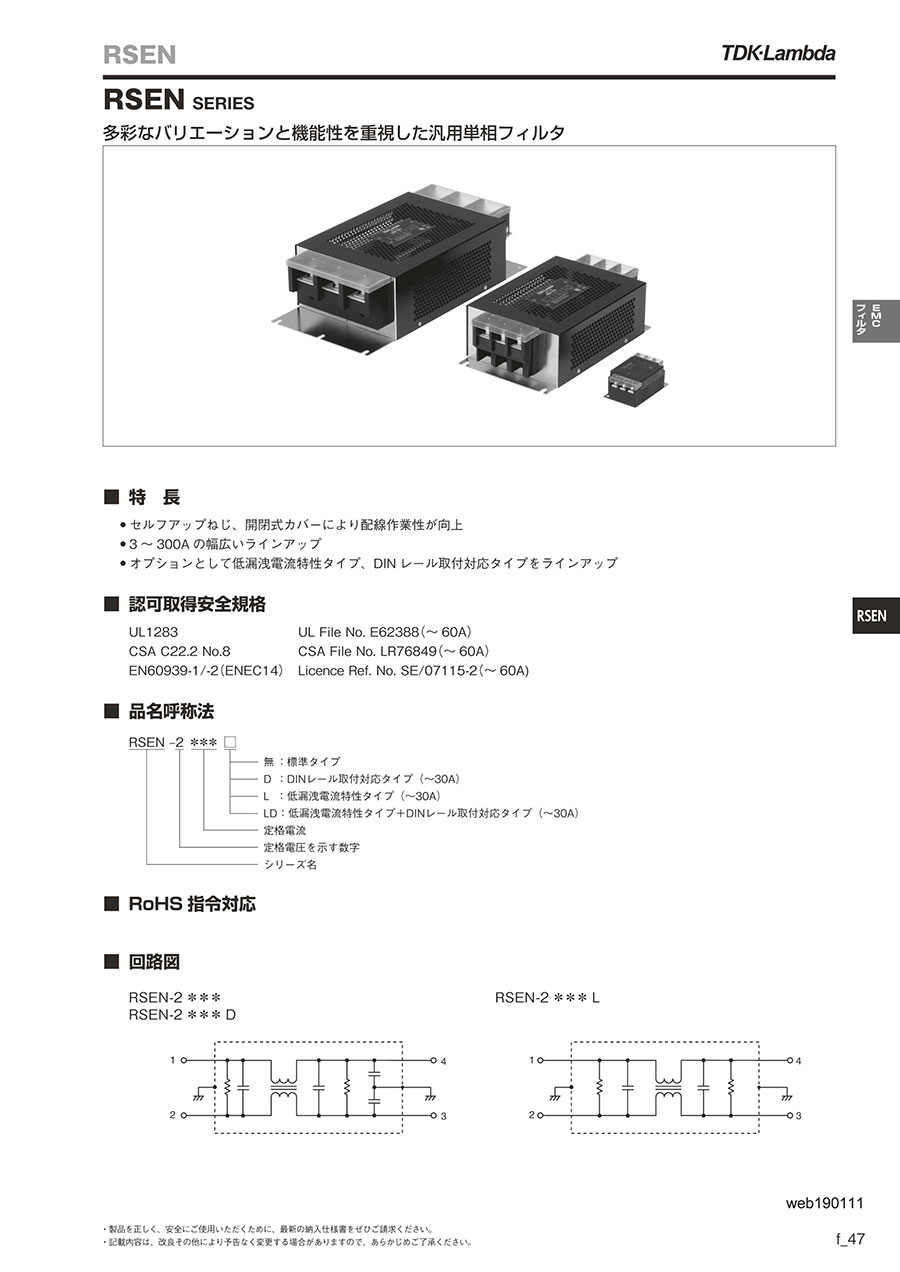

RSENシリーズの特長
外観
回路図
電気的特性
| 品名 | 定格電圧 (AC/DC) | 定格電流 (AC/DC) | 耐電圧 | 絶縁抵抗 | 漏洩電流 | 使用温度範囲 | ディレー ティング 開始温度 | 直流抵抗 (mΩ) | 減衰量保証帯域(MHz) | 質量 (kg) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| コモンモード | ディファレンシャルモード | |||||||||||
| 25dB保証 | 10dB保証 | 25dB保証 | ||||||||||
| RSEN-2003 | 250V | 3A | AC.2500V 60s [ラインアース間] | 100MΩ min. [DC.500V/ 1min] | 1.0mA max. [250V/60Hz] | -25～+85℃ | 55℃ | 250max. | 0.1～20 | - | 0.2～30 | 0.17 |
| RSEN-2006 | 6A | 110max. | 0.1～10 | - | 0.2～30 | 0.23 | ||||||
| RSEN-2010 | 10A | 40max. | 0.2～20 | - | 0.2～30 | 0.23 | ||||||
| RSEN-2016 | 16A | 20max. | 0.3～20 | - | 0.3～30 | 0.23 | ||||||
| RSEN-2020 | 20A | 10max. | 0.4～30 | - | 0.3～30 | 0.23 | ||||||
| RSEN-2030 | 30A | 6max. | 2～30 | - | 0.4～30 | 0.23 | ||||||
| RSEN-2040 | 40A | 6max. | 2～10 | - | 0.2～30 | 0.87 | ||||||
| RSEN-2050 | 50A | 4max. | 2～10 | - | 0.2～30 | 0.87 | ||||||
| RSEN-2060 | 60A | 3max. | 2～10 | - | 0.2～30 | 0.87 | ||||||
製品仕様
ディレーティングカーブ
RSEN-2003、2006、2010、2016、2020、2030の外観図
RSEN-2040、2050、2060の外観図
| 品名 | A | B | C | D | E | F | φG | 推奨締め付けトルク |
|---|---|---|---|---|---|---|---|---|
| RSEN-2003 | 87 | 52 | 35 | 75 | 43 | M4 | 4.5 | 1.27N・m |
| RSEN-2006 | ||||||||
| RSEN-2010 | ||||||||
| RSEN-2016 | ||||||||
| RSEN-2020 | ||||||||
| RSEN-2030 | ||||||||
| RSEN-2040 | 170 | 90 | 54 | 160 | 80 | M5 | 4.5 | 2.5N・m |
| RSEN-2050 | ||||||||
| RSEN-2060 |
単位:mm
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,449円 ( 3,794円 ) | 在庫品1日目当日出荷可能 |
3,703円 ( 4,073円 ) | 在庫品1日目当日出荷可能 |
3,724円 ( 4,096円 ) | 在庫品1日目当日出荷可能 |
3,921円 ( 4,313円 ) | 在庫品1日目当日出荷可能 |
3,460円 ( 3,806円 ) | 在庫品1日目当日出荷可能 |
4,753円 ( 5,228円 ) | 在庫品1日目当日出荷可能 |
6,567円 ( 7,224円 ) | 在庫品1日目当日出荷可能 |
4,598円 ( 5,058円 ) | 在庫品1日目当日出荷可能 |
5,046円 ( 5,551円 ) | 在庫品1日目当日出荷可能 |
3,576円 ( 3,934円 ) | 在庫品1日目当日出荷可能 |
4,779円 ( 5,257円 ) | 在庫品1日目当日出荷可能 |
5,225円 ( 5,748円 ) | 在庫品1日目当日出荷可能 |
12,441円 ( 13,685円 ) | 在庫品1日目当日出荷可能 |
17,969円 ( 19,766円 ) | 在庫品1日目当日出荷可能 |
24,891円 ( 27,380円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
多彩なバリエーションと機能性を重視した汎用単相ノイズフィルタ。
【特長】
・DINレール取り付けタイプ。
・セルフアップねじ、開閉式カバーにより配線作業性が向上。
・3～300Aの幅広いラインアップ。
・オプションとして低漏洩電流特性タイプ、DINレール取付対応タイプをラインアップ。
【用途】
・データ通信、医療機器、計測機器、FA機器、半導体、LED関連、エネルギー関連に便利。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
