プラスチック丸形コネクタ RP13シリーズ【1～100個入り】
- 通常単価(税別)
- 14円～2,254円
- 税込単価
- 15円～2,479円
ワンタッチで軽量、堅牢な小型丸型プッシュプルロックコネクタ。【特長】・挿入時は、プラグを押し込むだけで...
詳細を確認- メーカー荷姿リール品の商品につきまして
リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
ご了承の程お願い申し上げます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
プラスチックプッシュプルロックコネクタ
RP13シリーズ
プラスチック丸形コネクタ RP13シリーズの仕様について
バリエーション
| 項目 | |
|---|---|
| 極数 | 13芯、15芯、20芯 |
| コネクタ種別 | プラグ、ジャック:ストレート、 レセプタクル:ストレート、ライトアングル |
| プラグ結線タイプ | 圧着 |
| レセプタクル結線タイプ | 圧着、基板ディップ |
| レセプタクル取付方式 | フランジ、ナット締め |
製品規格
| 定格 | 定格電流 | 標準タイプ: 2A（AWG#24以上の電線使用時） 静電気対策タイプ: 2A（AWG#22以上の電線使用時） | 使用温度範囲 | －10 ～ 60℃ |
|---|---|---|---|---|
| 定格電圧 | 13芯、15芯:AC30V、DC42V 20芯:AC100V、DC140V | 保存温度範囲 | －10 ～ 60℃ |
| 項目 | 規格 | 条件 |
|---|---|---|
| 1.接触抵抗 | 13芯、15芯: 15mΩ以下 20芯: 30mΩ以下 | DC1Aで測定 |
| 2.絶縁抵抗 | 1000MΩ以上 | DC250Vで測定 |
| 3.耐電圧 | せん絡・絶縁破壊のないこと | AC300Vを1分間 |
| 4.耐振性 | 10μs以上の電気的瞬断がないこと | 10～55Hz/サイクル、振幅0.75mm、 3方向、各2時間試験する。 |
| 5.衝撃 | 10μs以上の電気的瞬断がないこと | 加速度490 m/s2、持続時間11ms、3方向、各3回試験する。 |
| 6.繰り返し動作 | 接触抵抗 13芯、15芯: 20mΩ以下 20芯: 45mΩ以下 | 1000回 |
| 7.温度サイクル | 絶縁抵抗 100MΩ以上 | －55℃:30分⇒常温:10～15分⇒85℃:30分⇒常温:10～15分、計5サイクル放置する。 |
| 8.耐湿性 | 絶縁抵抗: 10MΩ以上（高湿時） 100MΩ以上（乾燥時） | 温度40℃､ 湿度90～95%､ 96時間放置する。 |
材質・処理
| 項目 | 材質 | 処理 | 備考 | |
|---|---|---|---|---|
| プラグ | 外装、絶縁物 | ポリカーボネート樹脂 | ― | UL94V-0 |
| クランプ | 黄銅 | ― | ― | |
| ブッシング | 塩化ビニル樹脂 | ― | ― | |
| レセプタクル | 外装、絶縁物 | ポリカーボネート樹脂 | ― | UL94V-0 |
| 鋼 | ニッケルめっき | |||
| 雌端子 | りん青銅 | 銀めっき | ― | |
| 雄端子 | 黄銅 | |||
| 圧着雌端子 | 雌端子 | りん青銅 | 銀めっき、金めっき | ― |
| 圧着雄端子 | 雄端子 | ― | ||
この商品の外形図と寸法について

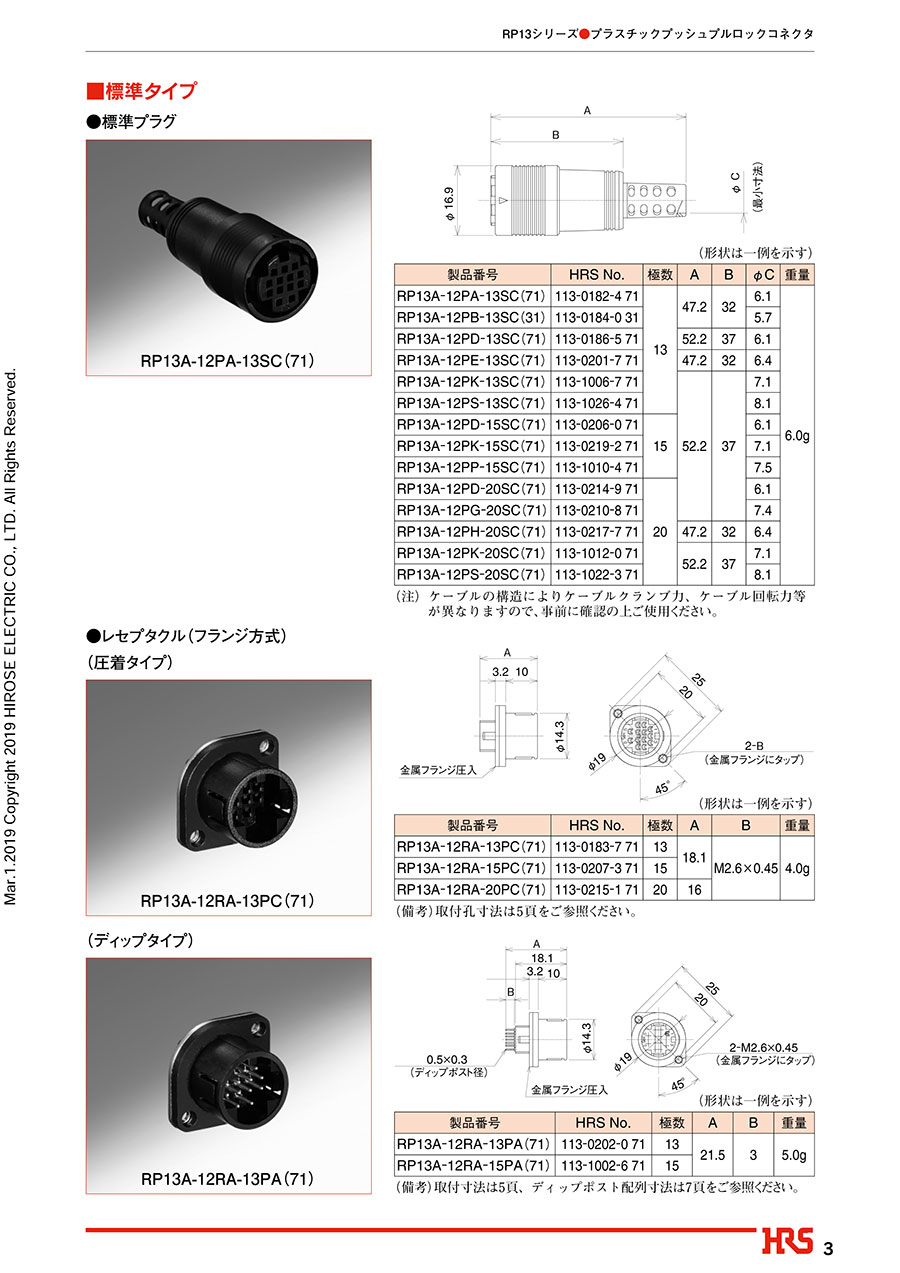

標準タイプ
標準プラグ：RP13A-12PA-13SC（71）
寸法図（形状は一例を示す）
（注） ケーブルの構造によりケーブルクランプ力、ケーブル回転力等が異なりますので、事前に確認の上ご使用ください。
レセプタクル（フランジ方式/圧着タイプ）RP13A-12RA-13PC（71）
寸法図（形状は一例を示す）
レセプタクル（フランジ方式/ディップタイプ）：RP13A-12RA-13PA（71）
寸法図（形状は一例を示す）
レセプタクル（ナット締め方式/ディップタイプ）：RP13A-12RB-13PA（71）
寸法図
ライトアングルディップ：RP13A-12RC-20PB
寸法図（形状は一例を示す）
ジャック：RP13A-12J-13PC（71）
ジャックの寸法図（形状は一例を示す）
コンタクト（雄端子）
コンタクト（雌端子）
（注1） 本コネクタにおいて常時振動が加わる箇所でのご利用は、金めっき端子をご使用くださいます様お願いいたします。
RP13A静電気対策タイプ
プラグ：RP13A-12PA-13PC（71）
寸法図（形状は一例を示す）
（注） ケーブルの構造によりケーブルクランプ力、ケーブル回転力等が異なりますので、事前に確認の上ご使用ください。
レセプタクル（フランジ方式/圧着タイプ）：RP13A-12R-13SC（71）
レセプタクル（フランジ方式/圧着タイプ）の寸法図（形状は一例を示す）
コンタクト（雄端子）
コンタクト（雌端子）
（注1）適合電線AWG#18～22のコンタクトを使用できる端子は、12、13のみで、その他の端子No.へは使用出来ません。
（注2）適合電線のAWG#18～22の絶縁体外径はφ1.79（直径1.79mm）以下、AWG#24～30の絶縁体外径はφ1.15（直径1.15mm）以下でご使用ください。
パネル取付孔寸法図
標準タイプ/フランジ方式
標準タイプ/ナット締め方式
静電気対策タイプ用/フランジ方式
標準タイプ
（注1） 図は、パネル両面より見た場合でフランジ方式の嵌合ガイドは上部に位置します。
（注2） フランジ方式レセプタクルは、パネルの裏よりコネクタを差し込みますのでパネルの厚さは最大2.7mmまでが使用範囲です。
（注3） ナット締め方式レセプタクルのパネル厚は、最少1mm、最大5mmとなっております。
静電気対策タイプ
（注1） 図は、パネル表面より見た場合でフランジ方式の嵌合ガイドは上部に位置します。
（注2） フランジ方式レセプタクルは、パネルの裏よりコネクタを差し込みますのでパネルの厚さは最大4.7mmまでが使用範囲です。
この商品の結線作業要領について
（プラグの場合）
作業手順
- 1.端末処理したケーブルへ先にコードカン、スプリング、接続スリープ、コードブッシングの順に通しておき、 端子を圧着結線します。
- 2.次に、圧着された端子をP絶縁Pケースの端子穴に 組みます。この時、圧着端子がP絶縁Pケースの端子穴 へ確実に引っかかっていることをケーブルを軽くひっぱり確認してください。
- 3.次に、コードブッシングにクランプ金具をはめ込み、P絶縁Pケースへ組み込んだ後、適用工具にてクランプ 金具の圧着を行います。
- 4.更に、接続スリープ、スプリング、コードカンの順に P絶縁Pケースへ組込み、コードカンのビス穴とクランプ金具のビス穴を一致させ、丸サラビスにて 0.2N・m（2kg-cm）のトルクで締付けを行います。
- 5.上記の組み込み作業が完了した後、接続スリープが 正常に動作することを確認してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,850円 ( 2,035円 ) | 在庫品1日目当日出荷可能 |
1,411円 ( 1,552円 ) | 在庫品1日目当日出荷可能 |
733円 ( 806円 ) | 在庫品1日目当日出荷可能 |
532円 ( 585円 ) | 在庫品1日目当日出荷可能 |
742円 ( 816円 ) | 在庫品1日目当日出荷可能 |
14円 ( 15円 ) | 在庫品1日目当日出荷可能 |
2,254円 ( 2,479円 ) | 在庫品1日目当日出荷可能 |
897円 ( 987円 ) | 在庫品1日目当日出荷可能 |
1,355円 ( 1,491円 ) | 在庫品1日目当日出荷可能 |
1,355円 ( 1,491円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ワンタッチで軽量、堅牢な小型丸型プッシュプルロックコネクタ。
【特長】
・挿入時は、プラグを押し込むだけで嵌合が完了します。
・離脱時はスリーブを引くとロックが解除されます。
・プラグの嵌合の位置表示により、嵌合時の位置が合わせやすくしています。
・独自の嵌合ガイドキーによりブラインド嵌合が可能です。
・外装は、強靭なガラス入りポリカーボネート樹脂を使用しているので軽量且つ堅牢です。
・静電気対応タイプは、プラグは、レセプタクルと通して筐体と接続させているため静電気による機器への影響を防止します。
ご注意
- メーカー荷姿リール品の商品につきまして
リール芯のないテープカットでの出荷になります。メーカー梱包数と同数のご注文の場合でも、テープカット品の組み合わせとなる場合がございます。
ご了承の程お願い申し上げます。
