SMT小型同軸コネクタ H.FLシリーズ【100個入り】
- 通常単価(税別)
- 9,324円
- 税込単価
- 10,256円
通常出荷日：在庫品1日目当日出荷可能
基板実装用の小型同軸コネクタです。嵌合時の高さ3mmと、ロープロファイルです。【特長】・レセプタクルと...
詳細を確認- こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

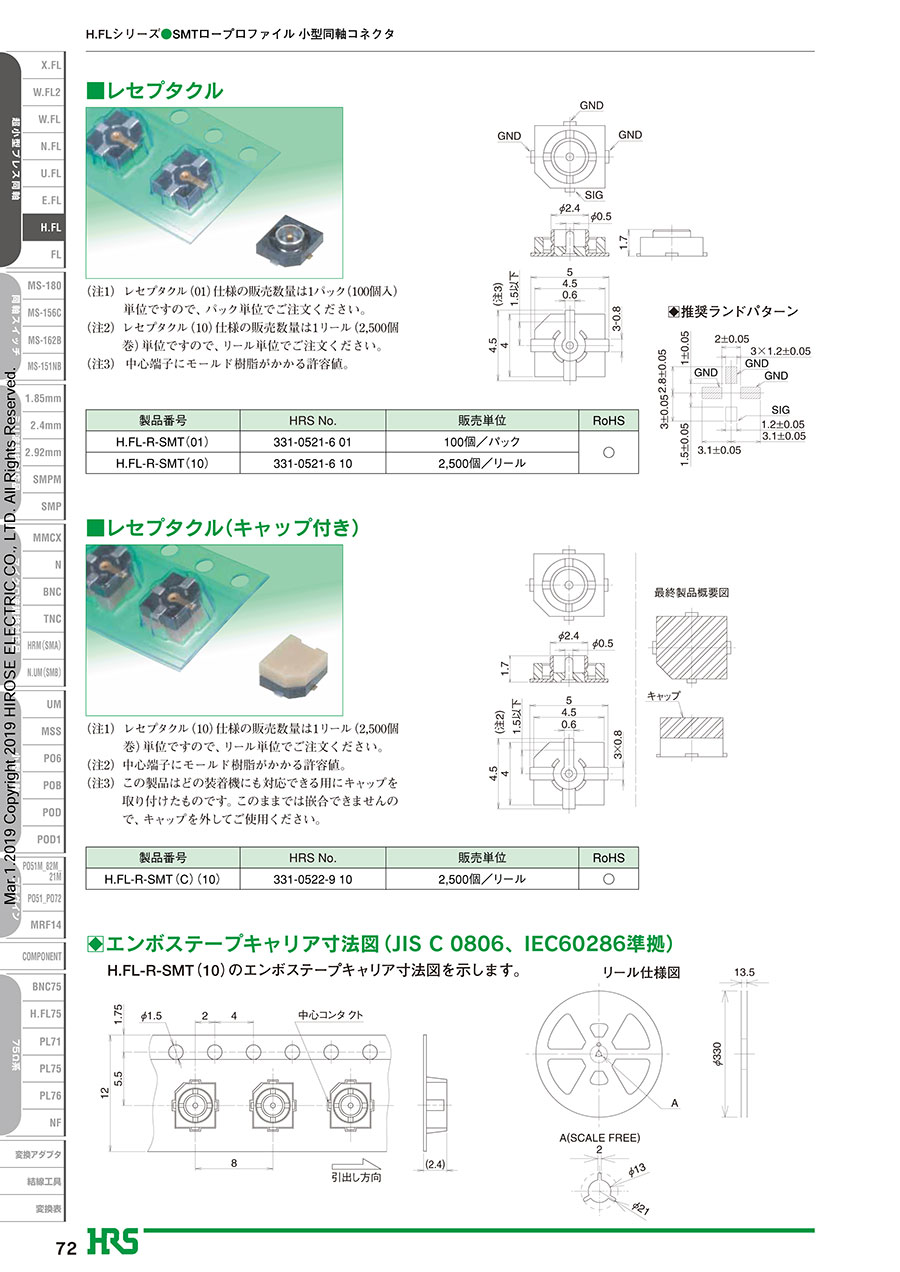

H.FL-R-SMT(01)の仕様・寸法情報
用途
プリント基板用
形状
ストレート
シリーズ
その他
インピーダンス(Ω)
50
許容電圧(V)
AC60
適用ピン・コンタクト
オス(プラグ)
シリーズ詳細
H.FL
芯数
1
端子接触部のめっき
金
周波数範囲(GHz)
0～3
商品分類
レセプタクル
特徴
キャップ無
詳細情報
基本情報
基板実装用の小型同軸コネクタです。嵌合時の高さ3mmと、ロープロファイルです。
【特長】
・レセプタクルとプラグ（L曲がり）による嵌合時のプリント基板からの高さは3mmです。
・高周波性能はDC～3GHzまで電圧定在波比（V.S.W.R.）は1.3以下です。
・適合ケーブルは敷設性向上及び敷設面積を考慮した。
・レセプタクルはエンボステーピング梱包仕様により自動実装に対応しています。
・吸着キャップ付き仕様もあります。
・小型にもかかわらず、ロック感があり確実な嵌合が確認できます。
・レセプタクルはプラグ先端部を周状に囲う形状となっており結合部を保護します。
・引抜き治具により、簡単にコネクタの抜去ができます。
ご注意
- こちらの商品は仕様や使い方についての技術的質問、該非判定書等の輸出用書類、環境負荷物質や生産国についてのお問合せを受け付けておりません。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。SMT小型同軸コネクタ H.FLシリーズの型番H.FL-R-SMT(01)のページです。
型番H.FL-R-SMT(01)に関する仕様情報を記載しております。
