2.54mmピッチ 基板対基板コネクタ HIF3Hシリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

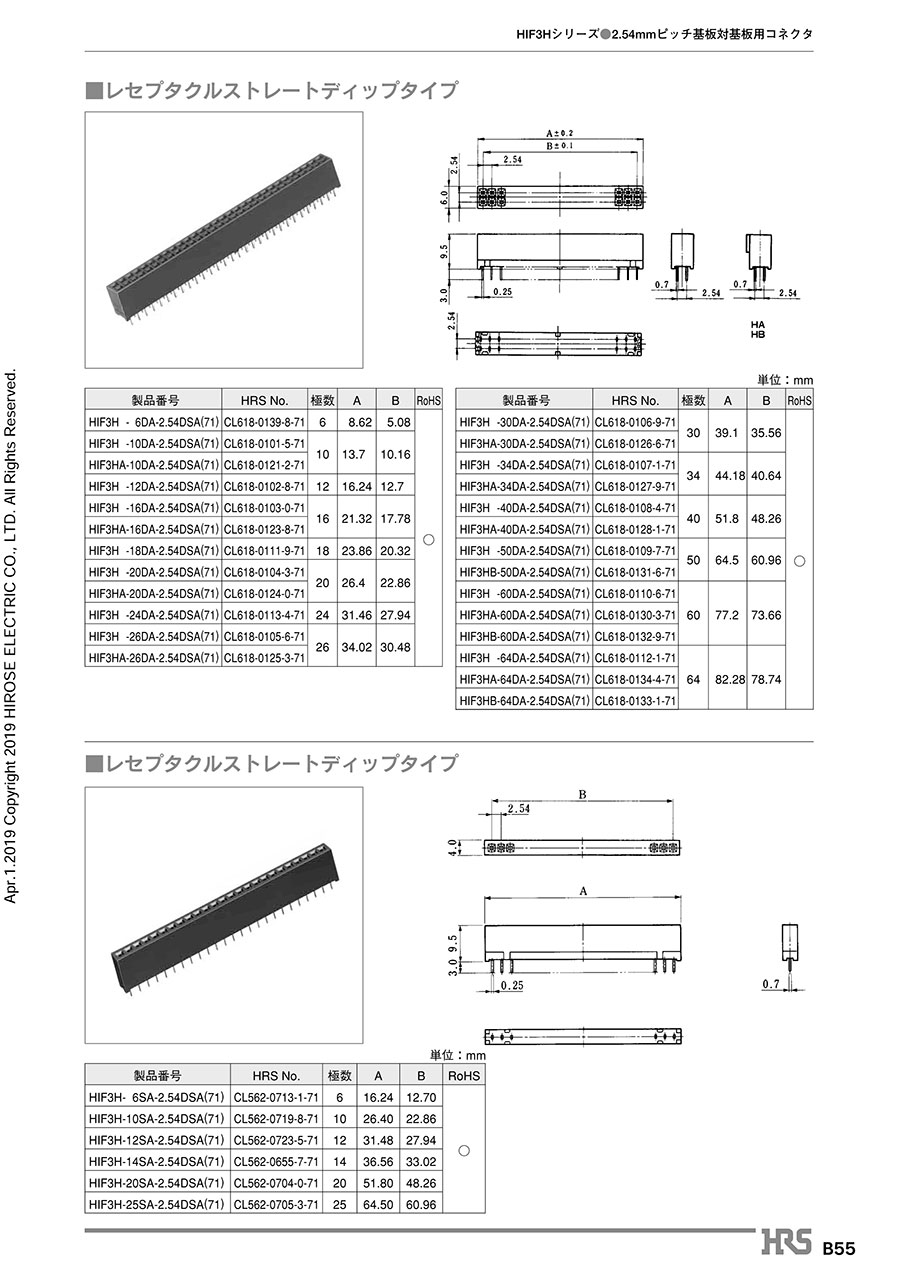

HIF3H-12DB-2.54DS(71)の仕様・寸法情報
用途
対基板
使用電流(A)
3
使用電圧(V)
AC300
ピン数
12
適用ピン・コンタクト
メス(ソケット)
シリーズ
HIF
接続方向
ストレート
代表規格
ROHS
結線方法
基板実装(DIP)
端子接触部のめっき
下地ニッケル＋部分金
商品分類
レセプタクル(2列)
仕様
標準
コンタクトピッチ(mm)
2.54
使用温度範囲(℃)
-55～+85
詳細情報
基本情報
2.54mmピッチの基板対基板接続（スタッキング、垂直）コネクタです。
【特長】
・製品バリエーション：基板対基板を水平または、直角に接続することが可能です。
・互換性：他のHIF3シリーズとの組合せが可能です。
【用途】
・コンピュータ、端末機器、各種電子機器、OA機器。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。2.54mmピッチ 基板対基板コネクタ HIF3Hシリーズの型番HIF3H-12DB-2.54DS(71)のページです。
型番HIF3H-12DB-2.54DS(71)に関する仕様情報を記載しております。
2.54mmピッチ 基板対基板コネクタ HIF3Hシリーズのレビュー
基板を繋げる時に
3
3.02019/04/23
試作で仮に基板を作るために利用しました。以前、ピン数違いで似たようなコネクタを使用していましたが、今回はピン数を揃えて購...もっと読む
0人が参考にしています。
自社製品の検討用の実験材料に使用しました
4
4.02019/04/23
部品を指定しメーカーサイトで商品を検索したところ、ミスミのサイトがヒットしたので購入しました。またオムロンと比較して価格...もっと読む
0人が参考にしています。
基板に実装して検査治具に使用
5
5.02018/08/13
基板に実装して検査治具に使用しています。お客様先からの指定で購入しました。ヒロセ電機のコネクタは信頼性もあり、使いやすい...もっと読む
0人が参考にしています。
基板接続用
5
5.02018/02/21
TQFPから2.54ピッチに変換する基板にCPUを乗せ、このコネクタでメインの基板と接続しています。抜き差しは少し硬いで...もっと読む
0人が参考にしています。
