Φ22 コマンドスイッチ 表示灯 DR22形
- 通常単価(税別)
- 413円～4,582円
- 税込単価
- 454円～5,040円
取付穴Φ22（直径22mm）の表示灯。【特長】・操作部の裏面取付方式により、パネル厚による調整が不要・...
詳細を確認- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
DR22シリーズ 表示灯の特長
リリースアーム方式でかんたん着脱
独自のWEDGE（くさび）機構を採用したセパレート構造で、操作部と接点部の着脱は工具不要のワンタッチを実現しています。
Φ22.3（直径22.3mm）/Φ25.5（直径25.5mm） のパネルカット寸法に対応
締付ナットへ突起を設けることにより、1つの商品で2種類のパネルカット寸法に取付可能。そのため、パネルカット寸法に合せて商品を購入する必要がありません。
接点・トランスユニットの追加、交換もワンタッチ
接点ユニットとトランスユニットはすべてスナップフィット取付で、工具は不要です。取外しもドライバー1本でOK。そのため、単体取付はもとより、密集取付時でも仕様変更による追加・交換作業がスムーズに行えます。
標準品で、海外規格の認証を取得
標準品で、UL/CSA規格の認証、TUVによるEN規格の認証を取得しており、輸出される機器への採用に最適です。中国CCC対応品も用意しています。
優れた接触信頼性
独自の摺動接触による接点機構で、高接触信頼性（故障率λ60＝1.15×10-8レベル）を実現し、小勢力回路（5V5mA）にも安心して使用可能。
DR22シリーズ 表示灯の寸法
ドーム形＜DR22D0L形＞
（単位：mm）
トランス・抵抗ユニット式
DR22D0L形（トランス・抵抗ユニット式）
全電圧式
DR22D0L形（全電圧式）
短胴タイプ/トランス式
DR22D0L形（短胴タイプ/トランス式）
短胴タイプ/全電圧式
DR22D0L形（短胴タイプ/全電圧式）
突形＜DR22E3L・E3M形＞
（単位：mm）
トランス・抵抗ユニット式
DR22E3L・E3M形（トランス・抵抗ユニット式）
全電圧式
DR22E3L・E3M形（全電圧式）
短胴タイプ/トランス式
DR22E3L・E3M形（短胴タイプ/トランス式）
短胴タイプ/全電圧式
DR22E3L・E3M形（短胴タイプ/全電圧式）
長角形＜DR22E3N形＞
（単位：mm）
トランス・抵抗ユニット式
DR22E3N形（トランス・抵抗ユニット式）
全電圧式
DR22E3N形（全電圧式）
短胴タイプ/トランス式
DR22E3N形（短胴タイプ/トランス式）
短胴タイプ/全電圧式
DR22E3N形（短胴タイプ/全電圧式）
平形＜DR22F3M・F4M形＞
（単位：mm）
トランス・抵抗ユニット式
DR22F3M・F4M形（トランス・抵抗ユニット式）
全電圧式
DR22F3M・F4M形（全電圧式）
短胴タイプ/トランス式
DR22F3M・F4M形（短胴タイプ/トランス式）
短胴タイプ/全電圧式
DR22F3M・F4M形（短胴タイプ/全電圧式）
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,368円 ( 2,605円 ) | 在庫品1日目当日出荷可能 |
1,047円 ( 1,152円 ) | 在庫品1日目当日出荷可能 |
854円 ( 939円 ) | 在庫品1日目当日出荷可能 |
854円 ( 939円 ) | 在庫品1日目当日出荷可能 |
4,582円 ( 5,040円 ) | 在庫品1日目当日出荷可能 |
854円 ( 939円 ) | 在庫品1日目当日出荷可能 |
984円 ( 1,082円 ) | 在庫品1日目当日出荷可能 |
490円 ( 539円 ) | 在庫品1日目当日出荷可能 |
490円 ( 539円 ) | 在庫品1日目当日出荷可能 |
490円 ( 539円 ) | 在庫品1日目当日出荷可能 |
468円 ( 515円 ) | 在庫品1日目当日出荷可能 |
1,473円 ( 1,620円 ) | 在庫品1日目当日出荷可能 |
1,510円 ( 1,661円 ) | 在庫品1日目当日出荷可能 |
1,510円 ( 1,661円 ) | 在庫品1日目当日出荷可能 |
1,098円 ( 1,208円 ) | 在庫品1日目当日出荷可能 |
1,637円 ( 1,801円 ) | 在庫品1日目当日出荷可能 |
1,637円 ( 1,801円 ) | 在庫品1日目当日出荷可能 |
1,477円 ( 1,625円 ) | 在庫品1日目当日出荷可能 |
1,637円 ( 1,801円 ) | 在庫品1日目当日出荷可能 |
1,944円 ( 2,138円 ) | 在庫品1日目当日出荷可能 |
1,118円 ( 1,230円 ) | 在庫品1日目当日出荷可能 |
1,563円 ( 1,719円 ) | 在庫品1日目当日出荷可能 |
3,766円 ( 4,143円 ) | 在庫品1日目当日出荷可能 |
1,450円 ( 1,595円 ) | 在庫品1日目当日出荷可能 |
3,760円 ( 4,136円 ) | 在庫品1日目当日出荷可能 |
1,637円 ( 1,801円 ) | 在庫品1日目当日出荷可能 |
1,637円 ( 1,801円 ) | 在庫品1日目当日出荷可能 |
1,637円 ( 1,801円 ) | 在庫品1日目当日出荷可能 |
970円 ( 1,067円 ) | 在庫品1日目当日出荷可能 |
2,033円 ( 2,236円 ) | 在庫品1日目当日出荷可能 |
1,701円 ( 1,871円 ) | 在庫品1日目当日出荷可能 |
2,656円 ( 2,922円 ) | 在庫品1日目当日出荷可能 |
1,701円 ( 1,871円 ) | 在庫品1日目当日出荷可能 |
2,253円 ( 2,478円 ) | 在庫品1日目当日出荷可能 |
3,510円 ( 3,861円 ) | 在庫品1日目当日出荷可能 |
921円 ( 1,013円 ) | 在庫品1日目当日出荷可能 |
1,468円 ( 1,615円 ) | 9日目 |
843円 ( 927円 ) | 在庫品1日目当日出荷可能 |
843円 ( 927円 ) | 在庫品1日目当日出荷可能 |
2,838円 ( 3,122円 ) | 19日目 |
1,091円 ( 1,200円 ) | 在庫品1日目当日出荷可能 |
1,091円 ( 1,200円 ) | 在庫品1日目当日出荷可能 |
413円 ( 454円 ) | 在庫品1日目当日出荷可能 |
490円 ( 539円 ) | 在庫品1日目当日出荷可能 |
490円 ( 539円 ) | 在庫品1日目当日出荷可能 |
1,618円 ( 1,780円 ) | 在庫品1日目当日出荷可能 |
1,637円 ( 1,801円 ) | 在庫品1日目当日出荷可能 |
1,722円 ( 1,894円 ) | 在庫品1日目当日出荷可能 |
1,637円 ( 1,801円 ) | 在庫品1日目当日出荷可能 |
1,637円 ( 1,801円 ) | 在庫品1日目当日出荷可能 |
2,210円 ( 2,431円 ) | 在庫品1日目当日出荷可能 |
2,210円 ( 2,431円 ) | 在庫品1日目当日出荷可能 |
2,957円 ( 3,253円 ) | 在庫品1日目当日出荷可能 |
1,637円 ( 1,801円 ) | 在庫品1日目当日出荷可能 |
1,637円 ( 1,801円 ) | 在庫品1日目当日出荷可能 |
1,637円 ( 1,801円 ) | 在庫品1日目当日出荷可能 |
1,637円 ( 1,801円 ) | 在庫品1日目当日出荷可能 |
1,937円 ( 2,131円 ) | 19日目 |
1,701円 ( 1,871円 ) | 在庫品1日目当日出荷可能 |
2,737円 ( 3,011円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
取付穴Φ22（直径22mm）の表示灯。
【特長】
・操作部の裏面取付方式により、パネル厚による調整が不要
・『かんたん取付』を実現したロングセラー製品
・リリースアーム方式でかんたんに着脱
・Φ22.3（直径22.3mm）、Φ25.5（直径25.5mm）のパネルカット寸法に対応
・接点・トランスユニットもワンタッチで追加・交換可能
・各種機器の奥行空間をフルに活用できる、ショートサイズ設計
・UL/CSA規格の認定、TÜVによるEN規格の認証を取得
・優れた接触信頼性
・高輝度LED照光品「ぴかりくん」を標準化
・あらかじめボタン・ツマミを操作部に装着した状態で、パネル取付が可能
・2方向からの配線が可能
・充電部保護カバーを標準付属
・トリガーアクション機構を採用した非常停止用押しボタンスイッチを用意（IEC、EN規格に対応）
・CEマーク表示をしています
【用途】
・産業用機械、各種設備など幅広い用途で使用可能
ご注意
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

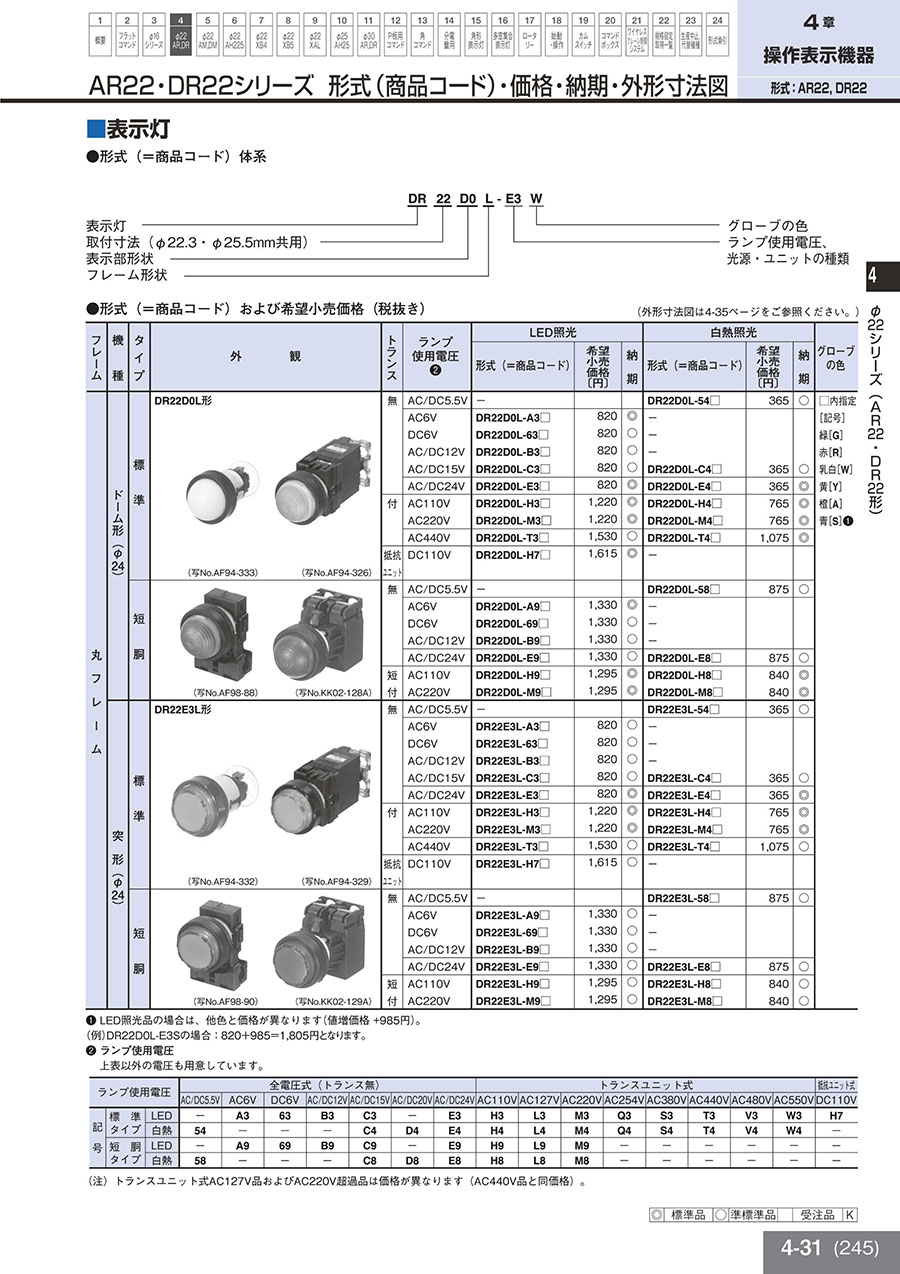

カタログ
