NJWシリーズ メタルコネクタ用キャップ
- 通常単価(税別)
- 842円～3,113円
- 税込単価
- 926円～3,424円
【プラグキャップ（PCa）】・プラグ類に使用するキャップで、レセプタクル類、アダプタ類に結合していない...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
本製品は、2026年7月生産分より防水キャップ形状をランニングチェンジにて変更いたします。
ランニングチェンジでの切り替えとなるため、一定期間は変更前後の製品が混在する場合がございます。
なお、本仕様変更に伴う性能や互換性への影響はなく、従来品と同様にご使用いただけます。
[変更内容]
【NJW-16、20、24-PCA】
変更点 1:クサリ止めねじ穴を貫通穴から袋穴に変更（赤枠箇所）。
変更点 2:外径寸法変更（寸法比較表参照）。
変更点 3:ローレットのピッチ変更。
▼寸法比較表
| 製品名 | 変更前後 | A | B | C | D | E | F |
| NJW-16-PCA | 前 | φ22 | φ14 | 12 | 6 | 13.5 | 19 |
| 後 | 12.4 | 6.9 | 14.4 | 21.9 | |||
| NJW-20-PCA | 前 | φ25 | φ18.6 | 12 | 6 | 13.5 | 19 |
| 後 | 12.4 | 6.9 | 14.4 | 21.9 | |||
| NJW-24-PCA | 前 | φ29 | φ22.8 | 11.7 | 6 | 13.2 | 18.7 |
| 後 | 12.4 | 6.9 | 14.4 | 21.9 |
【NJW-16、20、24-RCA・ADCA】
変更点 1:クサリ止めねじ穴を貫通穴から袋穴に変更（赤枠箇所）。
変更点 2:外径寸法変更（寸法比較表参照）。
変更点 3:ローレットのピッチ変更。
▼寸法比較表
| 製品名 | 変更前後 | A | B | C | D |
| NJW-16-RCA | 前 | φ22 | 3.5 | 6 | 11.5 |
| NJW-16-ADCA | 後 | 6.5 | 14 | ||
| NJW-20-RCA | 前 | φ25 | 3 | 6 | 11.5 |
| NJW-20-ADCA | 後 | 6.5 | 14 | ||
| NJW-24-RCA | 前 | φ29 | 4 | 6.5 | 12 |
| NJW-24-ADCA | 後 | 7 | 14.5 |
開発秘話
シリーズ名の由来
NJW→NanaboshiJISWaterproofの略。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
842円 ( 926円 ) | 在庫品1日目当日出荷可能 |
1,024円 ( 1,126円 ) | 在庫品1日目当日出荷可能 |
1,405円 ( 1,546円 ) | 在庫品1日目当日出荷可能 |
1,777円 ( 1,955円 ) | 在庫品1日目当日出荷可能 |
2,671円 ( 2,938円 ) | 在庫品1日目当日出荷可能 |
3,113円 ( 3,424円 ) | 在庫品1日目当日出荷可能 |
1,700円 ( 1,870円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報

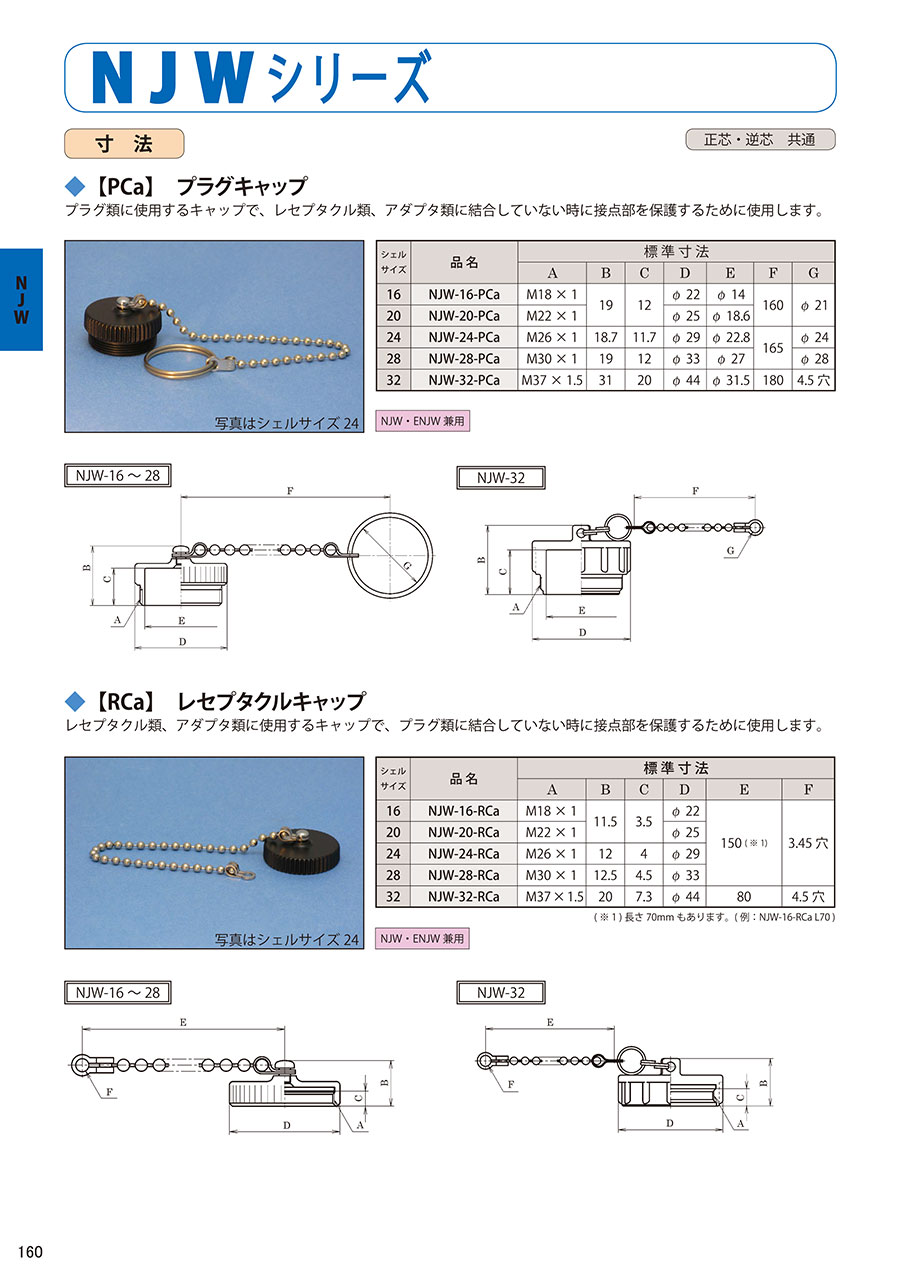

【プラグキャップ（PCa）】
・プラグ類に使用するキャップで、レセプタクル類、アダプタ類に結合していない時に接点部を保護するために使用します。
【レセプタクルキャップ（RCa）】
・レセプタクル類に使用するキャップで、プラグ類に結合していないに接点部を保護するために使用します。
【アダプタキャップ（AdCa）】
・アダプタ類に使用するキャップで、プラグ類に結合していない時に接点部を保護するために使用します。
・フランジ付アダプタにご使用の場合は RCa もご利用できます。
