漏電遮断器 NV-Sクラス（汎用品）高調波・サージ対応形
- 通常単価(税別)
- 21,078円～144,976円
- 税込単価
- 23,186円～159,474円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
漏電による感電事故や火災が発生する前に、電路を遮断する役割を担う遮断器。【特長】・15～30mA程の漏...
詳細を確認- NV125-SVについてはDINレール取付非対応となります。
未確定：候補が48型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
WS-Vシリーズ NV-S形 漏電遮断器（汎用品）の仕様
NV-Sイメージ
NV32-SV
- フレームA：30／32
- 極数：3
- AC／DC：AC
- 最大適用電圧（AC）：AC400V級
- 定格インパルス耐電圧（kV）：6
- アイソレーション適合：適合
- 逆接続：AC240V以下可
- 開閉寿命：（機械的）10,000回／（電気的）6,000回
- EMC環境条件（環境A又は環境B）：A
- 表面形製品質量：0.75kg
NV63-SV
- フレームA：50
- 極数：2
- AC／DC：AC
- 最大適用電圧（AC）：AC200V級
- 定格インパルス耐電圧（kV）：6
- アイソレーション適合：適合
- 逆接続：AC240V以下可
- 開閉寿命：（機械的）15,000回／（電気的）8,000回
- EMC環境条件（環境A又は環境B）：A
- 表面形製品質量：0.7kg
NV125-SV
- フレームA：100
- 極数：3
- AC／DC：AC
- 最大適用電圧（AC）：AC400V級
- 定格インパルス耐電圧（kV）：6
- アイソレーション適合：適合
- 逆接続：AC240V以下可
- 開閉寿命：（機械的）25,000回／（電気的）10,000回
- EMC環境条件（環境A又は環境B）：A
漏電遮断器の構造
漏電遮断器は一般的に、ZCT（零相変流器）＋漏電リレー＋遮断器の構成となっております。ZCTにて漏電電流を検知し、電子回路に伝え、内部の引き外し装置により電路の遮断を行う。
漏電遮断器の構造

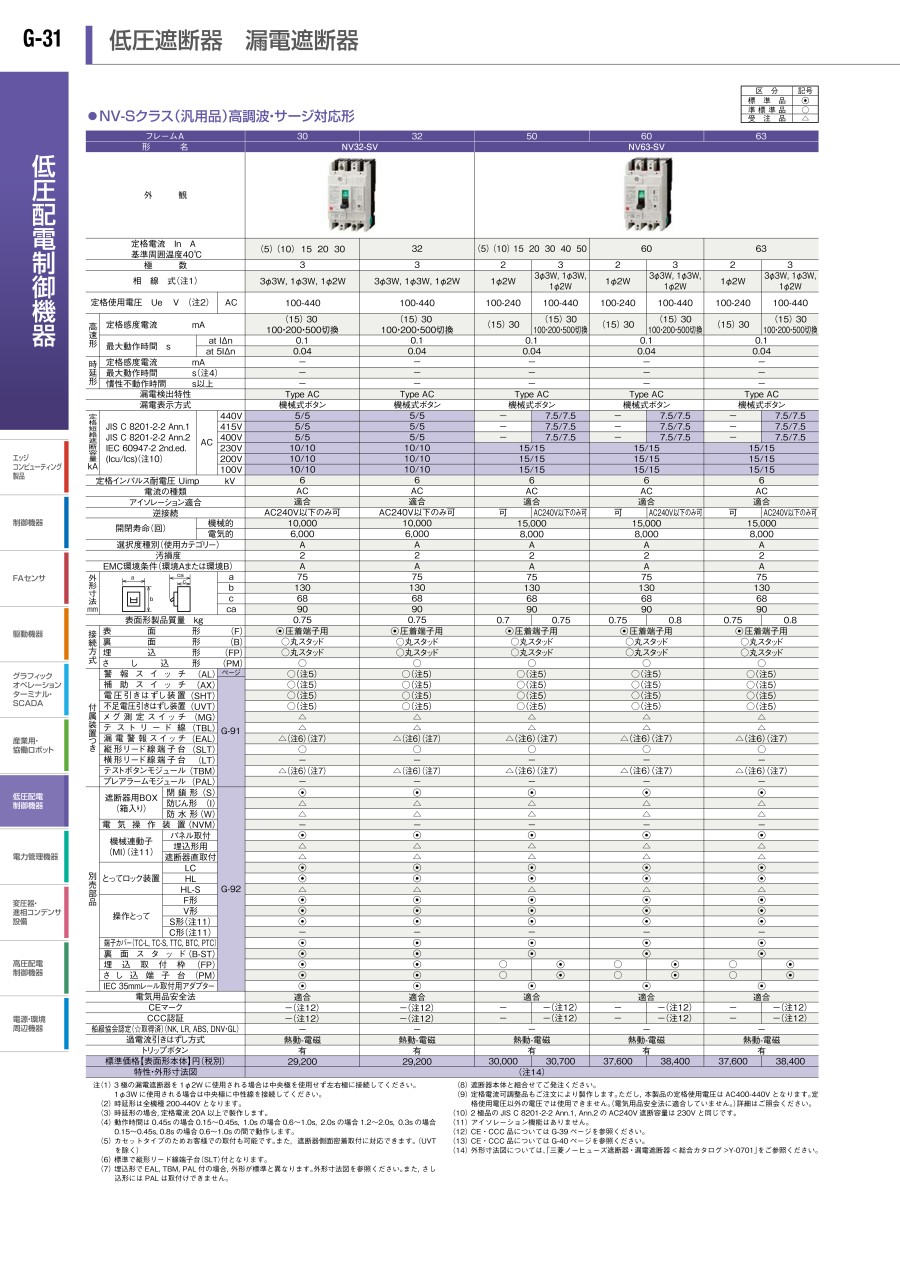

製品仕様
| クラス | S | |||||
|---|---|---|---|---|---|---|
| フレームA | 30 | 32 | 50 | |||
| 形名 | NV32-SV | NV63-SV | ||||
| 相線式 | φ3（直径3mm）3W φ1（直径1mm）3W φ1（直径1mm）2W | φ3（直径3mm）3W φ1（直径1mm）3W φ1（直径1mm）2W | φ3（直径3mm）3W φ1（直径1mm）3W φ1（直径1mm）2W | |||
| 極数 | 3 | 3 | 3 | |||
| 定格使用電圧 AC V（時延形は200-440V） | 100-440 | 100-440 | 100-440 | |||
| 定格電流A | （5） （10） 15 20 30 | （32） | （5） （10） 15 20 30 40 50 | |||
| 高速形 | 定格感度電流 mA | 30 100・200・500切換 | 30 100・200・500切換 | 30 100・200・500切換 | ||
| 最大動作時間 s | at l△n（s） | 0.1 | 0.1 | 0.1 | ||
| at 5l△n（s） | 0.04 | 0.04 | 0.04 | |||
| 時延形 | 定格感度電流mA | - | - | - | ||
| 最大動作時間s | - | - | - | |||
| 慣性不動作時間s以上 | at 2l△n | - | - | - | ||
| 定格遮断容量（kA） | JIS C 8201-2-2 Ann.1 JIS C 8201-2-2 Ann.2 IEC 60947-2 EN 60947-2 （Icu／Ics） | AC | 440V | 5／5 | 5／5 | 7.5／7.5 |
| 415V | 5／5 | 5／5 | 7.5／7.5 | |||
| 400V | 5／5 | 5／5 | 7.5／7.5 | |||
| 230V | 10／10 | 10／10 | 15／15 | |||
| 200V | 10／10 | 10／10 | 15／15 | |||
| 100V | 10／10 | 10／10 | 15／15 | |||
| GB 14048.2 （Icu／Ics） | AC | 415V | 5／5 | 5／5 | 7.5／7.5 | |
| 380V | 5／5 | 5／5 | 7.5／7.5 | |||
| 230V | 10／10 | 10／10 | 15／15 | |||
| 外形寸法（mm） | - | a | 75 | 75 | 75 | |
| b | 130 | 130 | 130 | |||
| c | 68 | 68 | 68 | |||
| ca | 90 | 90 | 90 | |||
- NV125-SV
| クラス | - | ||||
|---|---|---|---|---|---|
| フレームA | 100 | ||||
| 形名 | NV125-SV | ||||
| 相線式 | φ3（直径3mm）3W φ1（直径1mm）3W φ1（直径1mm）2W | φ3（直径3mm）4W | |||
| 極数 | 3 | 4 | |||
| 定格使用電圧 AC V（時延形は200-440V） | 100-440 | 200-440 | |||
| 定格電流A | 15 20 30 （40） 50 60 75 100 | ||||
| 高速形 | 定格感度電流 mA | 30 100・200・500切換 | |||
| 最大動作時間 s | at l△n（s） | 0.1 | |||
| at 5l△n（s） | 0.04 | ||||
| 時延形 | 定格感度電流mA | （100・200・500切換） | |||
| 最大動作時間s | （0.45・1.0・2.0切換） | ||||
| 慣性不動作時間s以上 | at 2l△n | （0.1・0.5・1.0） | |||
| 定格遮断容量（kA） | JIS C 8201-2-2 Ann.1 JIS C 8201-2-2 Ann.2 IEC 60947-2 2nd.ed. （Icu／Ics） | AC | 440V | 25／25 | |
| 415V | 30／30 | ||||
| 400V | 30／30 | ||||
| 230V | 50／50 | ||||
| 200V | 50／50 | ||||
| 100V | 50／50 | - | |||
| 外形寸法（mm） | - | a | 90 | 120 | |
| b | 130 | ||||
| c | 68 | ||||
| ca | 90 | ||||
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
25,513円 ( 28,064円 ) | 5日目 |
23,604円 ( 25,964円 ) | 在庫品1日目当日出荷可能 |
25,513円 ( 28,064円 ) | 5日目 |
22,779円 ( 25,057円 ) | 在庫品1日目当日出荷可能 |
25,513円 ( 28,064円 ) | 5日目 |
21,078円 ( 23,186円 ) | 在庫品1日目当日出荷可能 |
25,513円 ( 28,064円 ) | 5日目 |
23,604円 ( 25,964円 ) | 在庫品1日目当日出荷可能 |
25,917円 ( 28,509円 ) | 5日目 |
25,917円 ( 28,509円 ) | 5日目 |
25,917円 ( 28,509円 ) | 在庫品1日目当日出荷可能 |
25,917円 ( 28,509円 ) | 5日目 |
25,917円 ( 28,509円 ) | 5日目 |
25,917円 ( 28,509円 ) | 5日目 |
25,917円 ( 28,509円 ) | 5日目 |
26,432円 ( 29,075円 ) | 5日目 |
26,432円 ( 29,075円 ) | 5日目 |
26,432円 ( 29,075円 ) | 5日目 |
26,432円 ( 29,075円 ) | 5日目 |
26,432円 ( 29,075円 ) | 5日目 |
26,432円 ( 29,075円 ) | 5日目 |
26,432円 ( 29,075円 ) | 5日目 |
26,432円 ( 29,075円 ) | 5日目 |
26,432円 ( 29,075円 ) | 5日目 |
26,432円 ( 29,075円 ) | 在庫品1日目当日出荷可能 |
26,432円 ( 29,075円 ) | 5日目 |
23,623円 ( 25,985円 ) | 在庫品1日目当日出荷可能 |
33,022円 ( 36,324円 ) | 5日目 |
33,022円 ( 36,324円 ) | 5日目 |
96,667円 ( 106,334円 ) | 5日目 |
96,667円 ( 106,334円 ) | 5日目 |
96,667円 ( 106,334円 ) | 5日目 |
96,667円 ( 106,334円 ) | 5日目 |
96,667円 ( 106,334円 ) | 5日目 |
96,667円 ( 106,334円 ) | 5日目 |
96,667円 ( 106,334円 ) | 5日目 |
96,667円 ( 106,334円 ) | 5日目 |
96,667円 ( 106,334円 ) | 5日目 |
96,667円 ( 106,334円 ) | 5日目 |
96,667円 ( 106,334円 ) | 5日目 |
96,667円 ( 106,334円 ) | 5日目 |
86,312円 ( 94,943円 ) | 在庫品1日目当日出荷可能 |
96,667円 ( 106,334円 ) | 5日目 |
110,544円 ( 121,598円 ) | 5日目 |
110,544円 ( 121,598円 ) | 5日目 |
144,976円 ( 159,474円 ) | 5日目 |
144,976円 ( 159,474円 ) | 5日目 |
116,860円 ( 128,546円 ) | 5日目 |
詳細情報
基本情報
漏電による感電事故や火災が発生する前に、電路を遮断する役割を担う遮断器。
【特長】
・15～30mA程の漏電発生を検出し、0.1秒以内に素早く電路を遮断して、事故を防止。
【用途】
・広範囲の使用に最適。
・湿気／水気のある場所で電気機器を使用する場合に設置。
・鉄板／鉄骨などの導電性の高い場所で可搬性の電動機械器具を使用する場合に設置。
ご注意
- NV125-SVについてはDINレール取付非対応となります。
