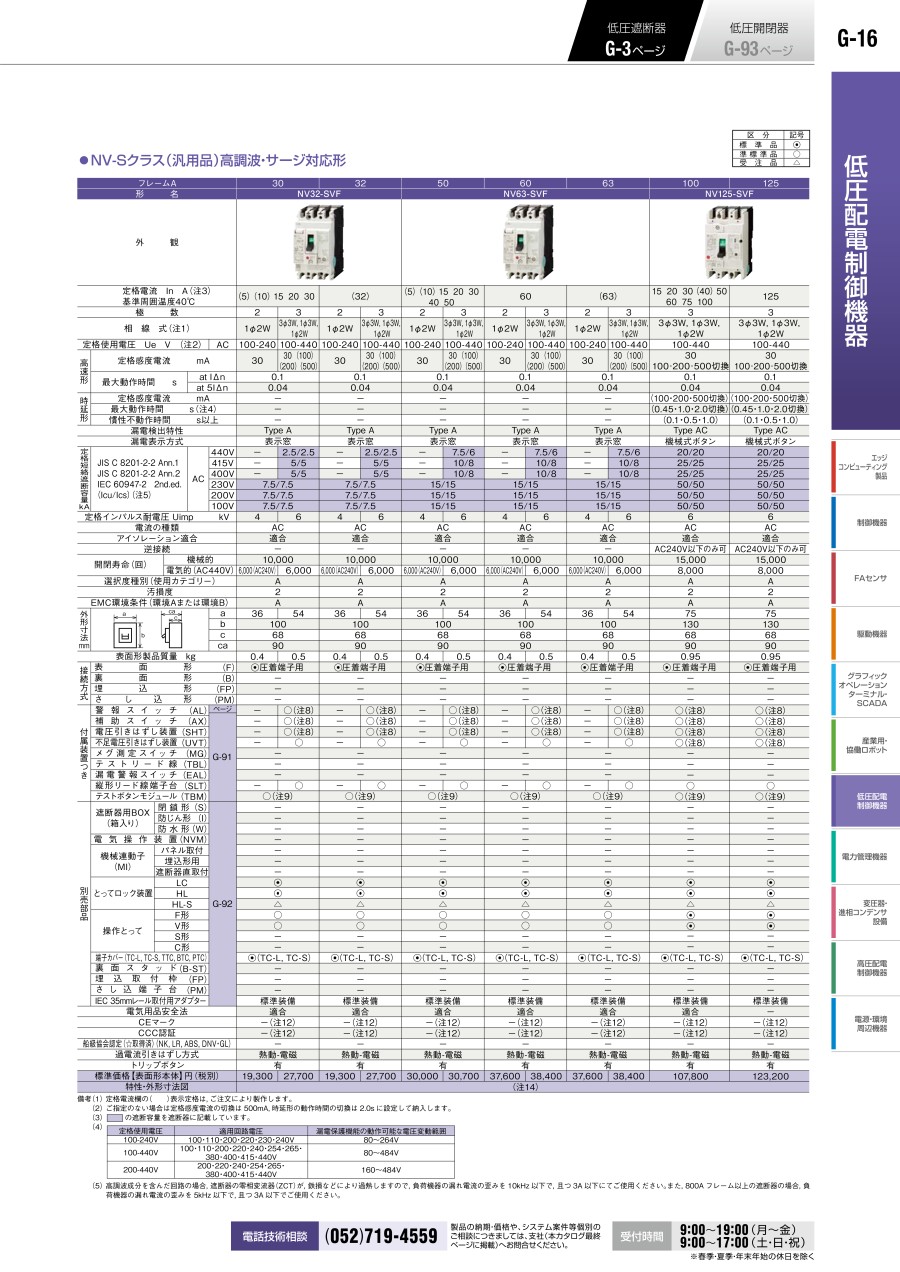

<h3 class="m-h3--wysiwyg">NV-S形 漏電遮断器の特長</h3><p class="u-fs-M">IEC35mmレール取付標準対応。<br>端子部全面方向からの保護等級IP20に標準対応。<br>操作とって取付可能。<br>漏電遮断器への電圧引きはずし装置(SHT)取付可能。 </p><h4 class="m-h4--wysiwyg">NV-S形 漏電遮断器の仕様</h4><table class="m-table"><colgroup><col style="width:13.513513513514%;"><col style="width:18.918918918919%;"><col style="width:-0.9009009009009%;"><col style="width:9.9099099099099%;"><col style="width:9.9099099099099%;"><col style="width:9.9099099099099%;"><col style="width:10.810810810811%;"><col style="width:10.810810810811%;"><col style="width:17.117117117117%;"></colgroup><thead><tr><th colspan="4" style="text-align: left;">フレーム　A</th><th colspan="2" style="text-align: center;">30</th><th colspan="2" style="text-align: center;">50</th><th style="text-align: center;">100</th></tr><tr><th colspan="4" style="text-align: left;">形名</th><th colspan="2" style="text-align: center;">NV32-SVF</th><th colspan="2" style="text-align: center;">NV63-SVF</th><th style="text-align: center;">NV125-SVF</th></tr></thead><tbody><tr><th colspan="4" style="text-align: left;">定格電流　In　A (注3)<br>基準周囲温度　40℃</th><td colspan="2" style="text-align: center;">(5) (10)<br>15　20　30</td><td colspan="2" style="text-align: center;">(5) (10) 15<br>20　30　40　50</td><td style="text-align: center;">15　20　30　(40)<br>50　60　75　100</td></tr><tr><th colspan="4" style="text-align: left;">極数</th><td style="text-align: center;">2</td><td style="text-align: center;">3</td><td style="text-align: center;">2</td><td style="text-align: center;">3</td><td style="text-align: center;">3</td></tr><tr><th colspan="4" style="text-align: left;">相線式 (注1)</th><td style="text-align: center;">1φ2W</td><td style="text-align: center;">3φ3W<br>1φ3W<br>1φ2W</td><td style="text-align: center;">1φ2W</td><td style="text-align: center;">3φ3W<br>1φ3W<br>1φ2W</td><td style="text-align: center;">3φ3W<br>1φ3W<br>1φ2W</td></tr><tr><th colspan="3" style="text-align: left;">定格使用電圧　Ue　V(注2)</th><th style="text-align: left;">AC</th><td style="text-align: center;">100-240</td><td style="text-align: center;">100-440</td><td style="text-align: center;">100-240</td><td style="text-align: center;">100-440</td><td style="text-align: center;">100-440</td></tr><tr><th rowspan="3" style="text-align: left;">高速形</th><th colspan="3" style="text-align: left;">定格感度電流　mA</th><td style="text-align: center;">30</td><td style="text-align: center;">30 100<br>(200)<br>(500)</td><td style="text-align: center;">30</td><td style="text-align: center;">30 100<br>(200)<br>(500)</td><td style="text-align: center;">30<br>100・200・500切換</td></tr><tr><th rowspan="2" colspan="2" style="text-align: left;">最大動作時間　s</th><th style="text-align: left;">at I Δn</th><td colspan="2" style="text-align: center;">0.1</td><td colspan="2" style="text-align: center;">0.1</td><td style="text-align: center;">0.1</td></tr><tr><th style="text-align: left;">at 5I Δn</th><td colspan="2" style="text-align: center;">0.04</td><td colspan="2" style="text-align: center;">0.04</td><td style="text-align: center;">0.04</td></tr><tr><th rowspan="3" style="text-align: left;">時延形</th><th colspan="3" style="text-align: left;">定格感度電流 mA</th><td colspan="2" style="text-align: center;">-</td><td colspan="2" style="text-align: center;">-</td><td style="text-align: center;">(100・200・500切換)</td></tr><tr><th colspan="3" style="text-align: left;">最大動作時間　s (注4)</th><td colspan="2" style="text-align: center;">-</td><td colspan="2" style="text-align: center;">-</td><td style="text-align: center;">(0.45・1.0・2.0切換)</td></tr><tr><th colspan="3" style="text-align: left;">慣性不動作時間　s以上</th><td colspan="2" style="text-align: center;">-</td><td colspan="2" style="text-align: center;">-</td><td style="text-align: center;">(0.1・0.5・1.0)</td></tr><tr><th rowspan="6" style="text-align: left;">定格短絡<br>遮断容量<br>kA</th><th rowspan="6" style="text-align: left;">JIS C 8201-2-2 Ann.1<br>JIS C 8201-2-2 Ann.2<br>IEC 60947-2 2nd. ed.<br>(Icu/Ics)<br>(注5)</th><th rowspan="6" style="text-align: left;">AC</th><th style="text-align: left;">440V</th><td style="text-align: center;">-</td><td style="text-align: center;">2.5/2.5</td><td style="text-align: center;">-</td><td style="text-align: center;">7.5/6</td><td style="text-align: center;">20/20</td></tr><tr><th style="text-align: left;">415V</th><td style="text-align: center;">-</td><td style="text-align: center;">5/5</td><td style="text-align: center;">-</td><td style="text-align: center;">10/8</td><td style="text-align: center;">25/25</td></tr><tr><th style="text-align: left;">400V</th><td style="text-align: center;">-</td><td style="text-align: center;">5/5</td><td style="text-align: center;">-</td><td style="text-align: center;">10/8</td><td style="text-align: center;">25/25</td></tr><tr><th style="text-align: left;">230V</th><td colspan="2" style="text-align: center;">7.5/7.5</td><td colspan="2" style="text-align: center;">15/15</td><td style="text-align: center;">50/50</td></tr><tr><th style="text-align: left;">200V</th><td colspan="2" style="text-align: center;">7.5/7.5</td><td colspan="2" style="text-align: center;">15/15</td><td style="text-align: center;">50/50</td></tr><tr><th style="text-align: left;">100V</th><td colspan="2" style="text-align: center;">7.5/7.5</td><td colspan="2" style="text-align: center;">15/15</td><td style="text-align: center;">50/50</td></tr><tr><th colspan="4" style="text-align: left;">定格インパルス耐電圧　Uimp　kV</th><td style="text-align: center;">4</td><td style="text-align: center;">6</td><td style="text-align: center;">4</td><td style="text-align: center;">6</td><td style="text-align: center;">6</td></tr><tr><th colspan="4" style="text-align: left;">アイソレーション適合</th><td colspan="2" style="text-align: center;">適合</td><td colspan="2" style="text-align: center;">適合</td><td style="text-align: center;">適合</td></tr><tr><th colspan="4" style="text-align: left;">逆接続(AC240V以下で使用時のみ)</th><td colspan="2" style="text-align: center;">-</td><td colspan="2" style="text-align: center;">-</td><td style="text-align: center;">可</td></tr><tr><th rowspan="4" style="text-align: left;">外形寸法<br>mm</th><th colspan="3" style="text-align: left;">a</th><td style="text-align: center;">36</td><td style="text-align: center;">54</td><td style="text-align: center;">36</td><td style="text-align: center;">54</td><td style="text-align: center;">75</td></tr><tr><th colspan="3" style="text-align: left;">b</th><td colspan="2" style="text-align: center;">100</td><td colspan="2" style="text-align: center;">100</td><td style="text-align: center;">130</td></tr><tr><th colspan="3" style="text-align: left;">c</th><td colspan="2" style="text-align: center;">68</td><td colspan="2" style="text-align: center;">68</td><td style="text-align: center;">68</td></tr><tr><th colspan="3" style="text-align: left;">ca</th><td colspan="2" style="text-align: center;">90</td><td colspan="2" style="text-align: center;">90</td><td style="text-align: center;">90</td></tr><tr><th colspan="4" style="text-align: left;">接続方式</th><td colspan="5" style="text-align: center;">◎表面形 圧着端子用</td></tr><tr><th colspan="4" style="text-align: left;">IEC 35mmレール取付用アダプター</th><td colspan="2" style="text-align: center;">標準装備</td><td colspan="2" style="text-align: center;">標準装備</td><td style="text-align: center;">標準装備</td></tr><tr><th colspan="4" style="text-align: left;">電気用品安全法</th><td colspan="2" style="text-align: center;">適合</td><td colspan="2" style="text-align: center;">適合</td><td style="text-align: center;">適合</td></tr><tr><th colspan="4" style="text-align: left;">過電流引きはずし方式</th><td colspan="2" style="text-align: center;">熱動-電磁</td><td colspan="2" style="text-align: center;">熱動-電磁</td><td style="text-align: center;">熱動-電磁</td></tr><tr><th colspan="4" style="text-align: left;">トリップボタン</th><td colspan="2" style="text-align: center;">有</td><td colspan="2" style="text-align: center;">有</td><td style="text-align: center;">有</td></tr><tr><th colspan="4" style="text-align: left;">CEマーキング</th><td colspan="2" style="text-align: center;">-</td><td colspan="2" style="text-align: center;">-</td><td style="text-align: center;">-</td></tr><tr><th colspan="4" style="text-align: left;">CCC認証</th><td colspan="2" style="text-align: center;">-</td><td colspan="2" style="text-align: center;">-</td><td style="text-align: center;">-</td></tr></tbody></table><div class="m-unit"><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><p class="u-fs-M">注1 3極の漏電遮断器を1φ2Wに使用される場合は中央極を使用せず左右極に接続してください。1φ3Wに使用される場合は中央極に中性線を接続してください｡<br>注2 時延形は全機種200-440Vとなります。<br>注3 時延形の場合、定格電流20A以上で製作します。<br>注4 動作時間は0.45sの場合0.15～0.45s、1.0sの場合0.6～1.0s、2.0sの場合1.2～2.0sの間で動作します｡<br>注5 2極品のJIS C 8201-2-2 Ann.1 Ann.2のAC240V遮断容量はAC230Vと同じです。 </p></div><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">外形寸法</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/222000387318/222000387318_001_20230801115857.jpg" alt="外形寸法"></div></div></div></div></div></div><h4 class="m-h4--wysiwyg">漏電保護機能の動作可能な電圧変動範囲</h4><table class="m-table"><colgroup><col style="width:17.525773195876%;"><col style="width:46.39175257732%;"><col style="width:36.082474226804%;"></colgroup><thead><tr><th style="text-align: center;">定格電圧</th><th style="text-align: center;">適用回路電圧</th><th style="text-align: center;">漏電保護機能の動作可能な電圧変動範囲</th></tr></thead><tbody><tr><td style="text-align: center;">100-240V</td><td style="text-align: center;">100・110・200・220・230・240V</td><td style="text-align: center;">80～264V</td></tr><tr><td style="text-align: center;">100-440V</td><td style="text-align: center;">100・110・200・220・240・254・265・380・400・415・440V</td><td style="text-align: center;">80～484V</td></tr><tr><td style="text-align: center;">200-440V</td><td style="text-align: center;">200・220・240・254・265・380・400・415・440V</td><td style="text-align: center;">160～484V</td></tr></tbody></table>
