オーナンバ

通信機器用ビニル電線 KVシリーズ

通信機器用ビニル電線 KVシリーズ
通常単価(税別)
7,111円～16,000円
税込単価
7,822円～17,600円
通常出荷日：1日目～4日目一部当日出荷可能

【特長】・可撓撚線を使用しており、柔軟性に優れています。【用途】・100V以下の通信機器、電子機器の内...

詳細を確認

よく一緒に見られています

耐熱機器配線用脱鉛ビニル絶縁電線 UL1007

オーナンバ

耐熱機器配線用脱鉛ビニル絶縁電線 UL1007
通常価格(税別)： 11,183円 (税込価格：12,301円)

通常出荷日：3 日目

よく一緒に見られています

耐熱機器配線用脱鉛ビニル絶縁電線 UL1015

オーナンバ

耐熱機器配線用脱鉛ビニル絶縁電線 UL1015
通常価格(税別)： 12,669円 (税込価格：13,936円)

通常出荷日：3 日目

未確定：候補が32型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

本商品の納入仕様書はこちら

商品特長詳細

定格

温度：60℃（HKVは75℃）
電圧：100V以下

準拠する規格

日本電線工業会規格    JCS 3368

技術情報・設計アイデア

製品仕様

●撚り線

型番導体絶縁体
厚さ
mm		仕上
外径
mm		導体抵抗
（20℃）
Ω/km		耐電圧
（水中）
V/1分間		絶縁抵抗
MΩ・km		参考値
公称
断面積
mm2		素線数/
素線径
本/mm		外径
mm		許容電流
（30℃）A		標準
条長
m		概算
重量
kg/km
ACKV
KV0.27/0.180.540.31.151051,00054500-
0.312/0.180.70.41.561.162005.3
0.520/0.180.90.451.836.782007.8
0.7530/0.181.10.452.024.41120010.6
1.2550/0.181.50.52.514.71520017.0

線芯識別

構造

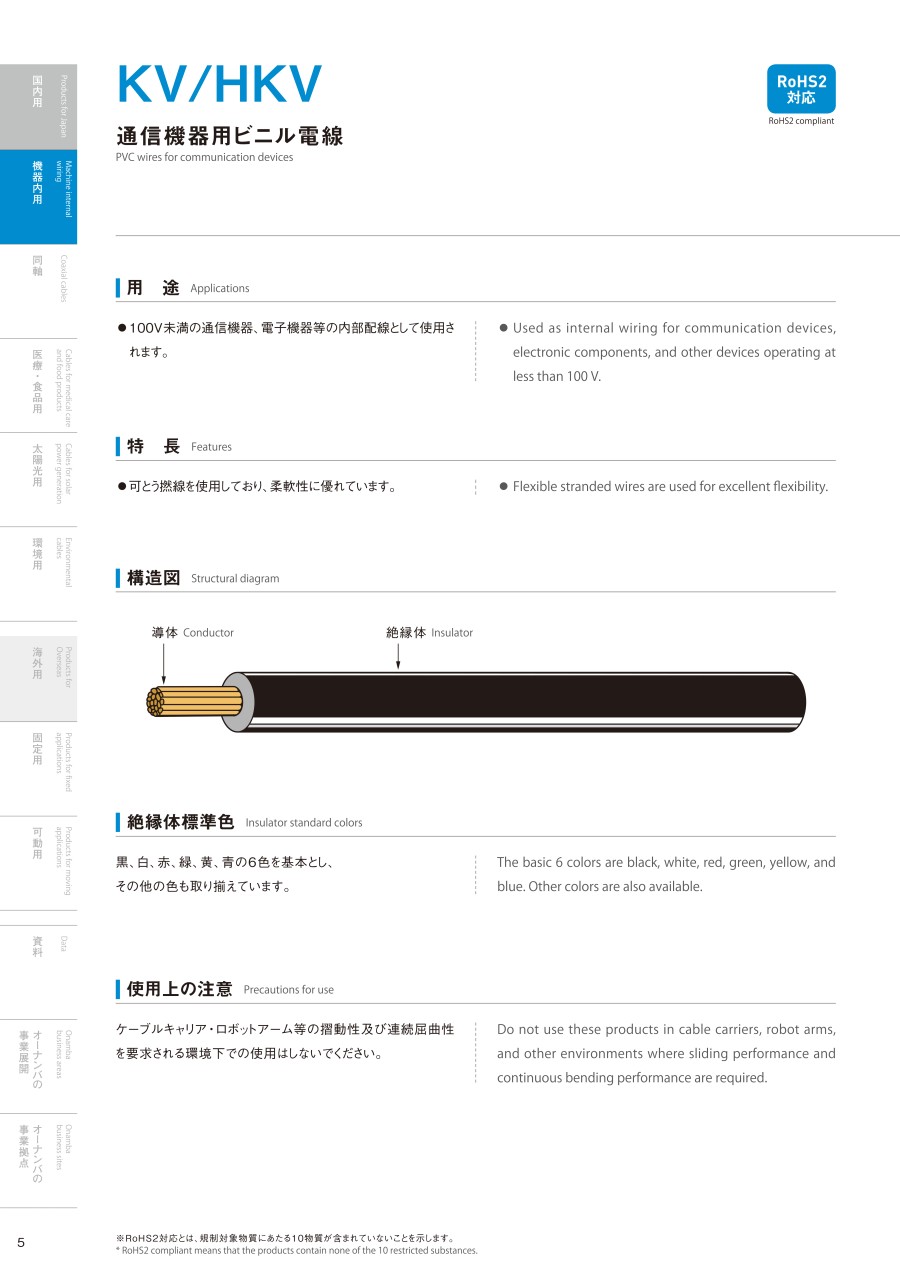

通信機器用ビニル電線 KVシリーズ 構造図

絶縁体標準色

黒、白、赤、緑、黄、青の6色を基本とし、その他の色も取りそろえています。

表面表示

なし

注意・禁止事項

使用上の注意

ケーブルベア・ロボットアーム等の摺動性及び連続屈曲性を要求される環境下での使用はしないでください。

型番リスト

表示件数
  • 1
    • 型番
    KV 0.3SQ ｱｵ-200
    KV 0.3SQ ｱｶ-200
    KV 0.3SQ ｷ-200
    KV 0.3SQ ｸﾛ-200
    KV 0.3SQ ｼﾛ-200
    KV 0.3SQ ﾀﾞｲﾀﾞｲ-200
    KV 0.3SQ ﾁｬ-200
    KV 0.3SQ ﾊｲ-200
    KV 0.3SQ ﾐﾄﾞﾘ-200
    KV 0.5SQ ｱｵ-200
    KV 0.5SQ ｱｶ-200
    KV 0.5SQ ｷ-200
    KV 0.5SQ ｸﾛ-200
    KV 0.5SQ ｼﾛ-200
    KV 0.5SQ ﾀﾞｲﾀﾞｲ-200
    KV 0.5SQ ﾁｬ-200
    KV 0.5SQ ﾊｲ-200
    KV 0.5SQ ﾐﾄﾞﾘ-200
    KV 0.75SQ ｱｵ-200
    KV 0.75SQ ｱｶ-200
    KV 0.75SQ ｷ-200
    KV 0.75SQ ｸﾛ-200
    KV 0.75SQ ｼﾛ-200
    KV 0.75SQ ﾁｬ-200
    KV 0.75SQ ﾐﾄﾞﾘ-200
    KV 1.25SQ ｱｵ-200
    KV 1.25SQ ｱｶ-200
    KV 1.25SQ ｷ-200
    KV 1.25SQ ｸﾛ-200
    KV 1.25SQ ｼﾛ-200
    KV 1.25SQ ﾁｬ-200
    KV 1.25SQ ﾐﾄﾞﾘ-200

    導体断面積

    (mm2)

    絶縁体色

    ボビン（リール）巻

    全長

    (m)

    仕上がり外径

    (mm)

    		RoHS2（10物質）?最小発注数量
    0.3
    青
    無
    200
    1.5
    対応
    1個
    0.3
    赤
    無
    200
    1.5
    対応
    1個
    0.3
    黄
    無
    200
    1.5
    対応
    1個
    0.3
    黒
    無
    200
    1.5
    対応
    1個
    0.3
    白
    無
    200
    1.5
    対応
    1個
    0.3
    橙
    無
    200
    1.5
    対応
    1個
    0.3
    茶
    無
    200
    1.5
    対応
    1個
    0.3
    灰
    無
    200
    1.5
    対応
    1個
    0.3
    緑
    無
    200
    1.5
    対応
    1個
    0.5
    青
    無
    200
    1.8
    対応
    1個
    0.5
    赤
    無
    200
    1.8
    対応
    1個
    0.5
    黄
    無
    200
    1.8
    対応
    1個
    0.5
    黒
    無
    200
    1.8
    対応
    1個
    0.5
    白
    無
    200
    1.8
    対応
    1個
    0.5
    橙
    無
    200
    1.8
    対応
    1個
    0.5
    茶
    無
    200
    1.8
    対応
    1個
    0.5
    灰
    無
    200
    1.8
    対応
    1個
    0.5
    緑
    無
    200
    1.8
    対応
    1個
    0.75
    青
    無
    200
    2
    対応
    1個
    0.75
    赤
    無
    200
    2
    対応
    1個
    0.75
    黄
    無
    200
    2
    対応
    1個
    0.75
    黒
    無
    200
    2
    対応
    1個
    0.75
    白
    無
    200
    2
    対応
    1個
    0.75
    茶
    無
    200
    2
    対応
    1個
    0.75
    緑
    無
    200
    2
    対応
    1個
    1.25
    青
    無
    200
    2.5
    対応
    1個
    1.25
    赤
    無
    200
    2.5
    対応
    1個
    1.25
    黄
    無
    200
    2.5
    対応
    1個
    1.25
    黒
    無
    200
    2.5
    対応
    1個
    1.25
    白
    無
    200
    2.5
    対応
    1個
    1.25
    茶
    無
    200
    2.5
    対応
    1個
    1.25
    緑
    無
    200
    2.5
    対応
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    7,111円
    ( 7,822円 )
    3日目
    7,111円
    ( 7,822円 )
    4日目
    7,111円
    ( 7,822円 )
    3日目
    7,111円
    ( 7,822円 )
    4日目
    7,111円
    ( 7,822円 )
    3日目
    7,111円
    ( 7,822円 )
    4日目
    7,111円
    ( 7,822円 )
    3日目
    7,111円
    ( 7,822円 )
    3日目
    7,111円
    ( 7,822円 )
    1日目
    10,182円
    ( 11,200円 )
    3日目
    10,182円
    ( 11,200円 )
    3日目
    10,182円
    ( 11,200円 )
    1日目
    10,182円
    ( 11,200円 )
    1日目
    10,182円
    ( 11,200円 )
    1日目
    10,182円
    ( 11,200円 )
    4日目
    10,182円
    ( 11,200円 )
    4日目
    10,182円
    ( 11,200円 )
    4日目
    10,182円
    ( 11,200円 )
    3日目
    11,000円
    ( 12,100円 )
    4日目
    11,000円
    ( 12,100円 )
    1日目
    11,000円
    ( 12,100円 )
    1日目
    11,000円
    ( 12,100円 )
    3日目
    11,000円
    ( 12,100円 )
    1日目
    11,000円
    ( 12,100円 )
    4日目
    11,000円
    ( 12,100円 )
    3日目
    16,000円
    ( 17,600円 )
    4日目
    16,000円
    ( 17,600円 )
    4日目
    16,000円
    ( 17,600円 )
    2日目
    16,000円
    ( 17,600円 )
    3日目
    16,000円
    ( 17,600円 )
    3日目
    16,000円
    ( 17,600円 )
    4日目
    16,000円
    ( 17,600円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・可撓撚線を使用しており、柔軟性に優れています。
    【用途】
    ・100V以下の通信機器、電子機器の内部配線として使用されます。

    ご注意

    商品担当おすすめ

    • SS30UCR UL／CE対応 画像

      ミスミ

      SS30UCR UL／CE対応

      30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

    • SS300RCM CM（UL LISTED規格・NEPA対応） 小径 画像

      ミスミ

      SS300RCM CM（UL LISTED規格・NEPA対応） 小径

      300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    通信機器用ビニル電線 KVシリーズのレビュー
    4.6平均満足度：4.69件のレビュー
    低圧用盤内配線で仕様
    4
    満足度：4.02023/05/11
    他の人のレビューでもあるように柔らかいので処理しやすい。 盤内配線に使用しているので使用率高く２００ｍ巻でも問題ない。
    0人が参考にしています。
    制御用に
    5
    満足度：5.02022/02/01
    ずっとこのシリーズを使用しているため、作業がしにくいということはありません。 必要数が数メートルでも一巻購入しなければな...もっと読む
    0人が参考にしています。
    電気工事
    5
    満足度：5.02021/08/12
    箱入りなのでばらけす使用できる DCの低圧配線で使用 被覆は多少薄いが盤内使用では問題なし そのため柔軟性があるので配...もっと読む
    0人が参考にしています。
    配線
    4
    満足度：4.02019/03/30
    少量から注文出来て、材質も柔らかくとても扱いやすいです、色も豊富に有るので助かります
    0人が参考にしています。
    設備のDC24V配線
    5
    満足度：5.02018/01/24
    e-CONコネクタに使用していますが、絶縁体が薄いので使用できます。 ケーブルも柔らかく使いやすいです。
    0人が参考にしています。
    9件全て見る
