無反射終端器 ターミネーション
- 通常単価(税別)
- 637円～1,307円
- 税込単価
- 701円～1,438円
システムの空きポートに接続し、反射を防ぐ無反射終端器。【特長】・疑似負荷は公称インピーダンス50Ω及び...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

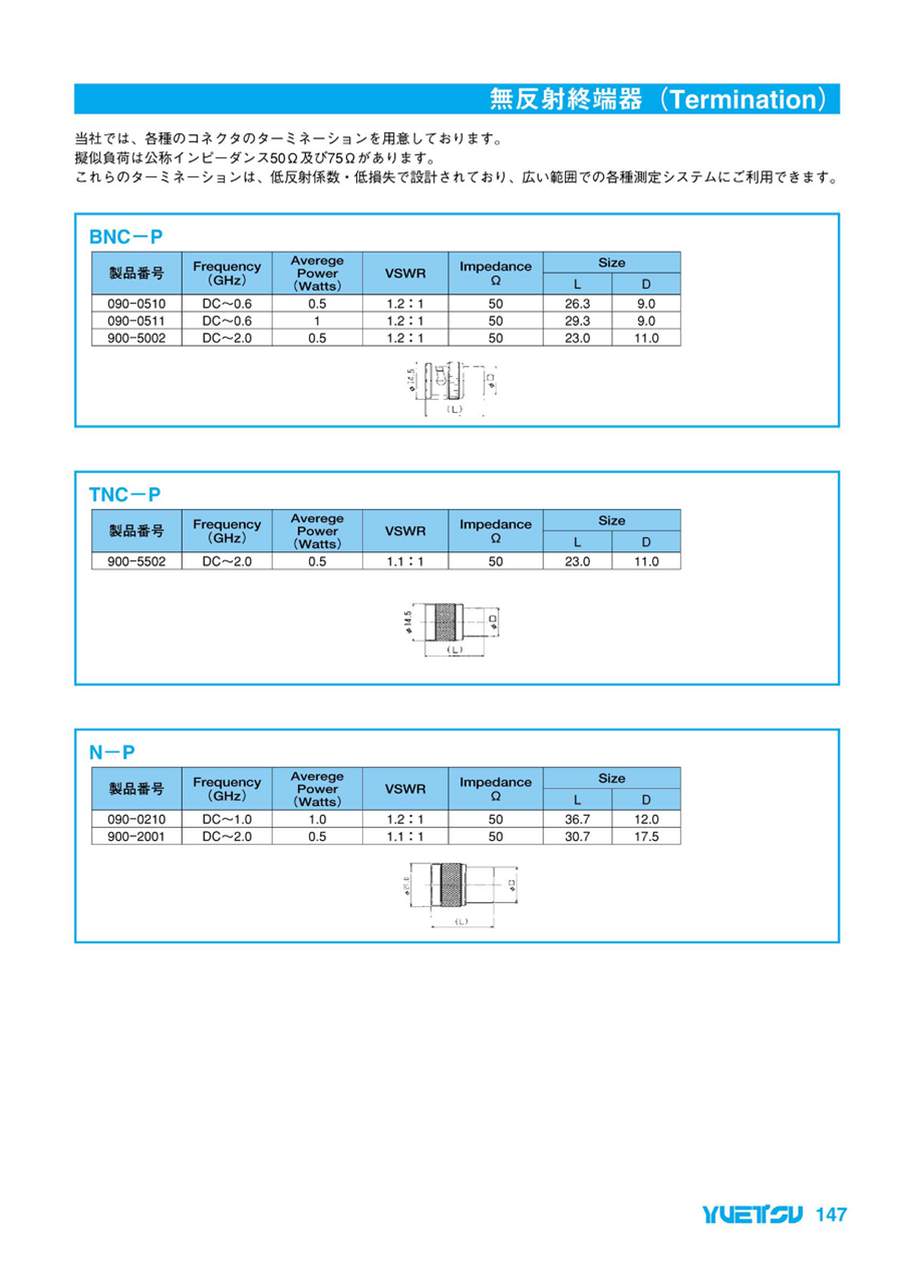

無反射終端器の外観
当社では、各種のコネクタのターミネーションを用意している。
擬似負荷は公称インピーダンス50Ω及び75Ωがある。
これらのターミネーションは低反射係数・低損失で設計されているため、広い範囲での各種測定システムに利用可能。
BNC-P
| 製品番号 | 周波数帯域(GHz) | 電力(W) | VSWR | インピーダンス(Ω) |
|---|---|---|---|---|
| 090-0510 | DC～0.6 | 0.5 | 1.2 | 50 |
| 090-0511 | DC～0.6 | 1 | 1.2 | 50 |
N-P
| 製品番号 | 周波数帯域(GHz) | 電力(W) | VSWR | インピーダンス(Ω) |
|---|---|---|---|---|
| 090-0210 | DC～1.0 | 1.0 | 1.2 | 50 |
| 900-2001 | DC～2.0 | 0.5 | 1.1 | 50 |
BNCC-P（75Ω）
| 製品番号 | 周波数帯域(GHz) | 電力(W) | VSWR | インピーダンス(Ω) |
|---|---|---|---|---|
| 090-0520 | DC～0.6 | 0.5 | 1.2 | 75 |
詳細情報
基本情報
システムの空きポートに接続し、反射を防ぐ無反射終端器。
【特長】
・疑似負荷は公称インピーダンス50Ω及び75Ωがあります
・低反射係数・低損失で設計されているため、広い範囲での各種測定システムに利用できます
【用途】
・測定時等空きポートがあると特性が悪くなるため、空きポートを塞ぐために使用可能
