ノイズフィルタ EAP(小型・1段フィルタ外部パルス電圧減衰)

ノイズフィルタ EAP(小型・1段フィルタ外部パルス電圧減衰)
  • 数量スライド割引
通常単価:
1,489円~
通常出荷日:
在庫品1日目~  当日出荷可能18:00まで受付

外来ノイズによる装置の誤動作抑制用小型ノイズフィルタ
【特長】
・プッシュダウン方式端子台採用。
・製品ラインナップ。(3A/6A/10A/16A/20A/30A)
・用途により選べる接地コンデンサ。
・オプションでディンレール取付タイプを用意。
・小型外部インパルスコモンモードノイズフィルタ。(1段フィルタ)
・1φノイズフィルタ。
・単相250V。
・EAC、EAM、EMPと取付コンパチ用途に合わせて使い分けが可能。
【用途】
・シーケンサ、コンピュータを有する産業機器に最適。

(i)ご注意

  • 旧RoHS対応品(6物質対応品)を一部型式にて5%~20%OFF、当日出荷にて販売しております。
    下記「型番リスト」の中で、型式末尾が「-R6」の商品のみ対象となります。
  • 【おすすめ関連商品のご案内】
    1、高耐久 産業用/業務用 SDカード FXシリーズ(512MB~16GB)はこちら

PDF

INDEX

EAPシリーズの特長

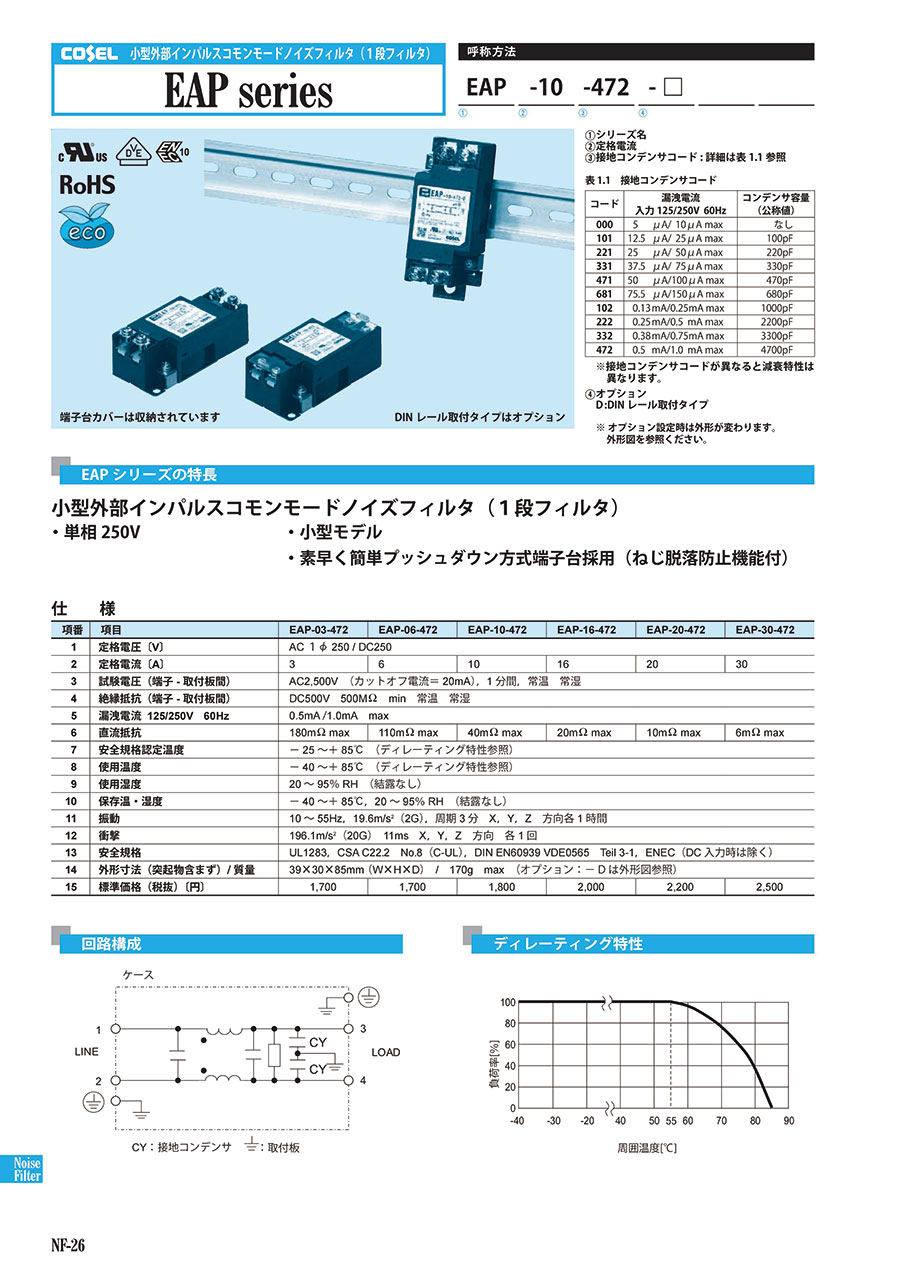

EAPシリーズ

EAPシリーズ

小型外部インパルスコモンモードノイズフィルタ(1段フィルタ)
単相 250V
小型モデル
素早く簡単プッシュダウン方式端子台採用(ねじ脱落防止機能付)

EAPシリーズの呼称方法

呼称方法

1 シリーズ名
2 定格電流
3 接地コンデンサコード

  • ※ 接地コンデンサコードが異なると減衰特性は異なります。

4 オプション
D:DIN レール取付タイプ

  • ※ オプション設定時は外形が変わります。外形図を参照ください。

接地コンデンサコード

コード漏洩電流
入力 125/250V 60Hz
コンデンサ容量
(公称値)
0005 μA/ 10μA maxなし
10112.5 μA/ 25μA max100pF
22125 μA/ 50μA max220pF
33137.5 μA/ 75μA max330pF
47150 μA/100μA max470pF
68175.5 μA/150μA max680pF
1020.13mA/0.25mA max1,000pF
2220.25mA/0.5 mA max2,200pF
3320.38mA/0.75mA max3,300pF
4720.5 mA/1.0 mA max4,700pF

EAPシリーズの仕様

項目EAP-03-472EAP-06-472EAP-10-472EAP-16-472EAP-20-472EAP-30-472
定格電圧〔V〕AC 1φ 250 / DC250
定格電流〔A〕3610162030
試験電圧(端子 - 取付板間)AC2,500V (カットオフ電流= 20mA),1 分間,常温 常湿
絶縁抵抗(端子 - 取付板間)DC500V 500MΩ min 常温 常湿
漏洩電流 125/250V 60Hz0.5mA /1.0mA max
直流抵抗180mΩ max110mΩ max40mΩ max20mΩ max10mΩ max6mΩ max
安全規格認定温度- 25 ~+ 85℃ (ディレーティング特性参照)
使用温度- 40 ~+ 85℃ (ディレーティング特性参照)
使用湿度20 ~ 95% RH (結露なし)
保存温・湿度- 40 ~+ 85℃,20 ~ 95% RH (結露なし)
振動10 ~ 55Hz,19.6m/s2(2G),周期 3 分 X,Y,Z 方向 各 1 時間
衝撃196.1m/s2(20G) 11ms X,Y,Z 方向 各 1 回
安全規格UL1283,CSA C22.2 No.8(C-UL),DIN EN60939 VDE0565 Teil 3-1,ENEC(DC 入力時は除く)
外形寸法(突起物含まず)/ 質量39×30×85mm(W×H×D) / 170g max (オプション:- D は外形図参照)

回路構成

回路構成

ディレーティング特性

ディレーティング特性

外形図

本製品はプッシュダウン方式端子台を採用しているため以下の状態で出荷されています。
1 端子台カバーは、収納されています。
2 端子台ねじは、上側に保持されています。

標準タイプ

標準タイプ

DIN レール取付タイプ

DIN レール取付タイプ

  • ※ 公差:±1
  • ※ 質量:170g max
  • ※ 取付板材質:鉄(表面処理:ニッケルメッキ)t=1.0
  • ※ ケース材質:PBT
  • ※ 単位:mm
  • ※ 端子台締め付けトルク M4:1.6N・m(16.9kgf・cm)max

DIN レール取付時の注意

DIN レールを介しての接地は適正なノイズ減衰効果が得られない場合があります。
接地はノイズフィルタ本体の保護接地端子(PE)と接続しておこなってください。
保護接地端子は2箇所ありますが、どちらか1箇所のみの接続でも使用可能です。

DIN レール取付時の注意
  • ※ 商品の詳しい内容は、カタログでご確認ください。

特性データ(代表例)

EAP-03-472

減衰特性(静特性)

減衰特性(静特性)

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

EAP-06-472

減衰特性(静特性)

減衰特性(静特性)

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

EAP-10-472

減衰特性(静特性)

減衰特性(静特性)

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

EAP-16-472

減衰特性(静特性)

減衰特性(静特性)

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

EAP-20-472

減衰特性(静特性)

減衰特性(静特性)

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

EAP-30-472

減衰特性(静特性)

減衰特性(静特性)

パルス減衰特性 パルス幅1μs

パルス減衰特性 パルス幅1μs

ノイズフィルタの選定

接地コンデンサコード

図2. 12.1 接地コンデンサコードとコモン減衰特性例

図2. 12.1 接地コンデンサコードとコモン減衰特性例

一般に接地コンデンサ容量を大きくするとコモンモードの減衰特性が良くなりますが、一方で漏洩電流が増大するトレードオフの関係があります。接地コンデンサ容量の豊富な選択肢は、減衰特性と漏洩電流のバランスを考慮した最適なノイズ対策を可能にします。

型番
EAP-03-472
EAP-03-472-D
EAP-03-472-R6
EAP-06-472
EAP-06-472-D
EAP-06-472-D-R6
EAP-06-472-R6
EAP-10-472
EAP-10-472-D
EAP-10-472-D-R6
EAP-10-472-R6
EAP-16-472
EAP-16-472-D
EAP-20-472
EAP-20-472-D
EAP-30-472
EAP-30-472-D
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS定格電流
(A)
取付方法
(mm)

(mm)

1,601円

1個あり

在庫品1日目

当日出荷可能

103ネジ止め8530

1,829円

1個あり

在庫品1日目

当日出荷可能

-3DINレール93.537

1,521円

1個あり

在庫品1日目

当日出荷可能

-3ネジ止め8530

1,647円

1個あり

在庫品1日目

当日出荷可能

106ネジ止め8530

1,875円

1個あり

在庫品1日目

当日出荷可能

106DINレール93.537

1,781円

1個あり

在庫品1日目

当日出荷可能

-6DINレール93.537

1,565円

1個あり

在庫品1日目

当日出荷可能

-6ネジ止め8530

1,685円

1個あり

在庫品1日目

当日出荷可能

1010ネジ止め8530

1,920円

1個あり

在庫品1日目

当日出荷可能

1010DINレール93.537

1,824円

1個あり

在庫品1日目

当日出荷可能

-10DINレール93.537

1,601円

1個あり

在庫品1日目

当日出荷可能

-10ネジ止め8530

1,489円

1個あり

21日目

1016ネジ止め8530

1,889円

1個あり

21日目

1016DINレール93.537

1,489円

1個あり

21日目

1020ネジ止め8530

1,689円

1個あり

21日目

1020DINレール93.537

1,589円

1個あり

21日目

1030ネジ止め8530

1,789円

1個あり

21日目

1030DINレール93.537

Loading...

  1. 1


商品担当おすすめ

基本情報

入力タイプ 単相 結線方法 ねじ止め 安全規格 UL / CUL / CSA
W(mm) 39 代表規格(VDE) 対応 代表規格(ENEC) 対応(DC入力時は除く)
外部パルス電圧高減衰 対応 漏洩電流値(mA max) 1(250V60Hz)

ノイズフィルタ EAP(小型・1段フィルタ外部パルス電圧減衰)のレビュー

評価 5.0 平均 5.0 (2件のレビュー) レビューを書く
  • 制御装置のコンセントとして2019/01/29
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    10年以上使用しています。以前はフィルタなしを使用しており、別々に取り付けていましたが、フィルタ付があるのが分かったので購入しました。取り付けやすさはねじ2本で止めるだけなのでとても簡単でした。大きさ的にも3Pのグランド付きで使うのでこれしか合わないです。1Aのものに関しては全てこのタイプを取り付けています。特に問題もないので長年使い続けています。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • ユニット電源の入力用に使用2018/09/30
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    スイッチング電源のレイアウト上、丁度良い大きさでした。
    ノイズ除去も、十分でした。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。
