ＩＤＥＣ

ワンタッチ Sソケット表面配線形

カタログ |

通常単価(税別): 380円～1,590円特別価格

税込単価: 418円～1,749円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目当日出荷可能

左記画像はあくまで代表画像となります。必ずメーカーカタログにて仕様のご確認を宜しくお願い致します。

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

よく一緒に見られています

通常出荷日：在庫品1日目

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が11型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

形式	極数	タイプ	本体色	型番	端子ねじ適合電線	推奨締付トルク	認証規格	定格絶縁電圧定格電流	IDEC・適合機種（代表例）
SY形	2	標準形	黒	SY2S-05B	M3 2mm²max.	0.6～1.0N・m	UL、CSA、TUV	250V 7A	RY2S RY22S
	2	フィンガープロテクト形	グレー	SY2S-05C	M3 2mm²max.	0.6～1.0N・m	UL、CSA、TUV	250V 7A	RY2S RY22S
	4	標準形	黒	SY4S-05B	M3 2mm²max.	0.6～1.0N・m	UL、CSA、TUV	250V 7A	RY4S RY42S RU4S RU42S GT5Y-4
	4	フィンガープロテクト形	グレー	SY4S-05C	M3 2mm²max.	0.6～1.0N・m	UL、CSA、TUV	250V 7A	RY4S RY42S RU4S RU42S GT5Y-4
	4	フィンガープロテクト形	グレー	SY4S-05C	M3 2mm²max.	0.6～1.0N・m	UL、CSA、TUV	250V 7A （UL,10A）	RM2S RU2S GT5Y
	4	スリム・コストパフォーマンス形	黒	SY4S-05D	M3 1.25mm² （2mm²max.）	0.6～1.0N・m	UL、c-UL	250V 6A	RU4S RU42S RY4S RY42S GT5Y-4
SU形	2	スプリングクランプ式	グレー	SU2S-11L	単線 0.2-1.5mm² より線 0.2-1.25mm²	-	UL、CSA、CE	250V 10A	RU2S RM2S GT5Y-2
SU形	4	スプリングクランプ式	グレー	SU4S-11L	単線 0.2-1.5mm² より線 0.2-1.25mm²	-	UL、CSA、CE	250V 6A	RU4S RY4S RY42S RU42S GT5Y-4
SM形	2	標準形	黒	SM2S-05B	M3 2mm²max.	0.6～1.0N・m	UL、CSA、TUV	250V 7A	RM2S RU2S GT5Y-2
	2	フィンガープロテクト形	グレー	SM2S-05C	M3 2mm²max.	0.6～1.0N・m	UL、CSA、TUV	250V 7A （UL,TUV 10A）
	2	スリム・コストパフォーマンス形	黒	SM2S-05D	M3 1.25mm² （2mm²max.）	0.6～1.0N・m	UL、c-UL	250V 10A
SH形	1	標準形	黒	SH1B-05B	M3.5 （コイル端子はM3） 2mm²max.	1.0～1.3N・m （M3ねじは0.6～1.0N・m）	UL、CSA、TUV	250V 10A （コイル端子 7A）	RH1B
	1	フィンガープロテクト形	グレー	SH1B-05C	M3.5 （コイル端子はM3） 2mm²max.	1.0～1.3N・m （M3ねじは0.6～1.0N・m）	UL、CSA、TUV	250V 10A （コイル端子 7A）	RH1B
	2	標準形	黒	SH2B-05B	M3.5 2mm²max.	1.0～1.3N・m	UL、CSA、TUV	250V 10A	RH2B
	2	フィンガープロテクト形	グレー	SH2B-05C	M3.5 2mm²max.	1.0～1.3N・m	UL、CSA、TUV	250V 10A
	2	スリム・コストパフォーマンス形	黒	SH2B-05D	M3.5 2mm²max.	1.0～1.3N・m	UL、c-UL	250V 10A
	3	標準形	黒	SH3B-05B	M3.5 2mm²max	1.0～1.3N・m	UL、CSA、TUV	250V 10A	RH3B
	3	フィンガープロテクト形	グレー	SH3B-05C	M3.5 2mm²max	1.0～1.3N・m	UL、CSA、TUV	250V 10A	RH3B
	4	標準形	黒	SH4B-05B	M3.5 2mm²max	1.0～1.3N・m	UL、CSA、TUV	250V 10A	RH4B
	4	フィンガープロテクト形	グレー	SH4B-05C	M3.5 2mm²max	1.0～1.3N・m	UL、CSA、TUV	250V 10A	RH4B
SR形（8ピン）	2	標準形	黒	SR2P-05B	M3.5 2mm²max	1.0～1.3N・m	UL、CSA、TUV	250V 10A	GT5P
	2	標準形	黒	SR2P-06B	M3.5 2mm²max	1.0～1.3N・m	UL、CSA、TUV	250V 10A	GT5P GT3 （8ピン）
	2	フィンガープロテクト形	グレー	SR2P-05C	M3.5 2mm²max	1.0～1.3N・m	UL、CSA、TUV	250V 10A	GT5P
SR形（11ピン）	3	標準形	黒	SR3P-05B	M3.5 2mm²max	1.0～1.3N・m	UL、CSA、TUV	250V 10A	GT3 （11ピン）
	3	標準形	黒	SR3P-06B	M3.5 2mm²max	1.0～1.3N・m	UL、CSA、TUV	250V 10A	GT3 （11ピン）
	3	フィンガープロテクト形	グレー	SR3P-05C	M3.5 2mm²max	1.0～1.3N・m	UL、CSA、TUV	250V 10A	GT3 （11ピン）
SF1V形	4	DINレール用	黒	SF1V-4-07L	0.7～1.65mm²	0.5～0.8N・m	UL、c-UL、TUV	250V 6A	RF1V-2A2B、 RF1V-3A1B
SF1V形	6	DINレール用	黒	SF1V-6-07L	0.7～1.65mm²	0.5～0.8N・m	UL、c-UL、TUV	250V 6A	RF1V-4A2B、 RF1V-5A1B、 RF1V-3A3B

型番リスト

表示件数

型番

対応リレーシリーズ(IDEC)

リレー極数

ソケットタイプ

ソケットピン数

代表規格

寸法縦

(mm)

寸法横

(mm)

寸法奥行き

(mm)

種類

定格電流

(A)

パック入り数

(個)

色

備考

RoHS?

最小発注数量

RF	4	角型ソケット	10	UL / CUL / TUV	58.9	22.4	88	フィンガープロテクトねじ端子形DINレール用	6	10	黒	-	10	10個
RF	6	角型ソケット	14	UL / CUL / TUV	58.9	29.8	88	フィンガープロテクトねじ端子形DINレール用	6	10	黒	-	-	10個
RH	1	角型ソケット	5	UL / TUV / CSA	25	20	69.5	標準形	10(コイル端子、7)	-	黒	-	-	2個
RH	2	角型ソケット	8	UL / TUV / CSA	25	30	69.5	標準形	10	-	黒	-	-	2個
RH	2	角型ソケット	8	UL / CUL	30	28	78	スリム・コストパフォーマンス形	10	-	黒	-	-	1個
RU / RM / GT	2	角型ソケット	8	UL / TUV / CSA	25	30	65.7	標準形	7	-	黒	-	-	2個
GT	2	丸形ソケット	8	UL / TUV / CSA	22	40	61	標準形	10	-	黒	-	-	1個
GT	3	丸形ソケット	11	UL / TUV / CSA	28.5	42	55	標準形	10	-	黒	-	-	1個
RY	2	角型ソケット	8	UL / TUV / CSA	25	20	64	標準形	7	-	黒	-	10	2個
RU / RY / GT	4	角型ソケット	14	UL / TUV / CSA	25	30	65.7	標準形	7	-	黒	-	-	1個
RU / RY / RM / GT	4	角型ソケット	14	UL / TUV / CSA	29	30	65.6	フィンガープロテクト形	7	-	グレー	適合機種（RM2S/RU2S/GT5Y）は、定格電流が7A(UL、10A)です。	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,430円 ( 1,573円 )	在庫品1日目当日出荷可能
1,590円 ( 1,749円 )	在庫品1日目当日出荷可能
470円 ( 517円 )	在庫品1日目当日出荷可能
550円 ( 605円 )	在庫品1日目当日出荷可能
380円 ( 418円 )	在庫品1日目当日出荷可能
490円 ( 539円 )	在庫品1日目当日出荷可能
620円 ( 682円 )	在庫品1日目当日出荷可能
870円 ( 957円 )	在庫品1日目当日出荷可能
550円385円 ( 424円 )	在庫品1日目当日出荷可能
620円 ( 682円 )	在庫品1日目当日出荷可能
750円 ( 825円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

左記画像はあくまで代表画像となります。必ずメーカーカタログにて仕様のご確認を宜しくお願い致します。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

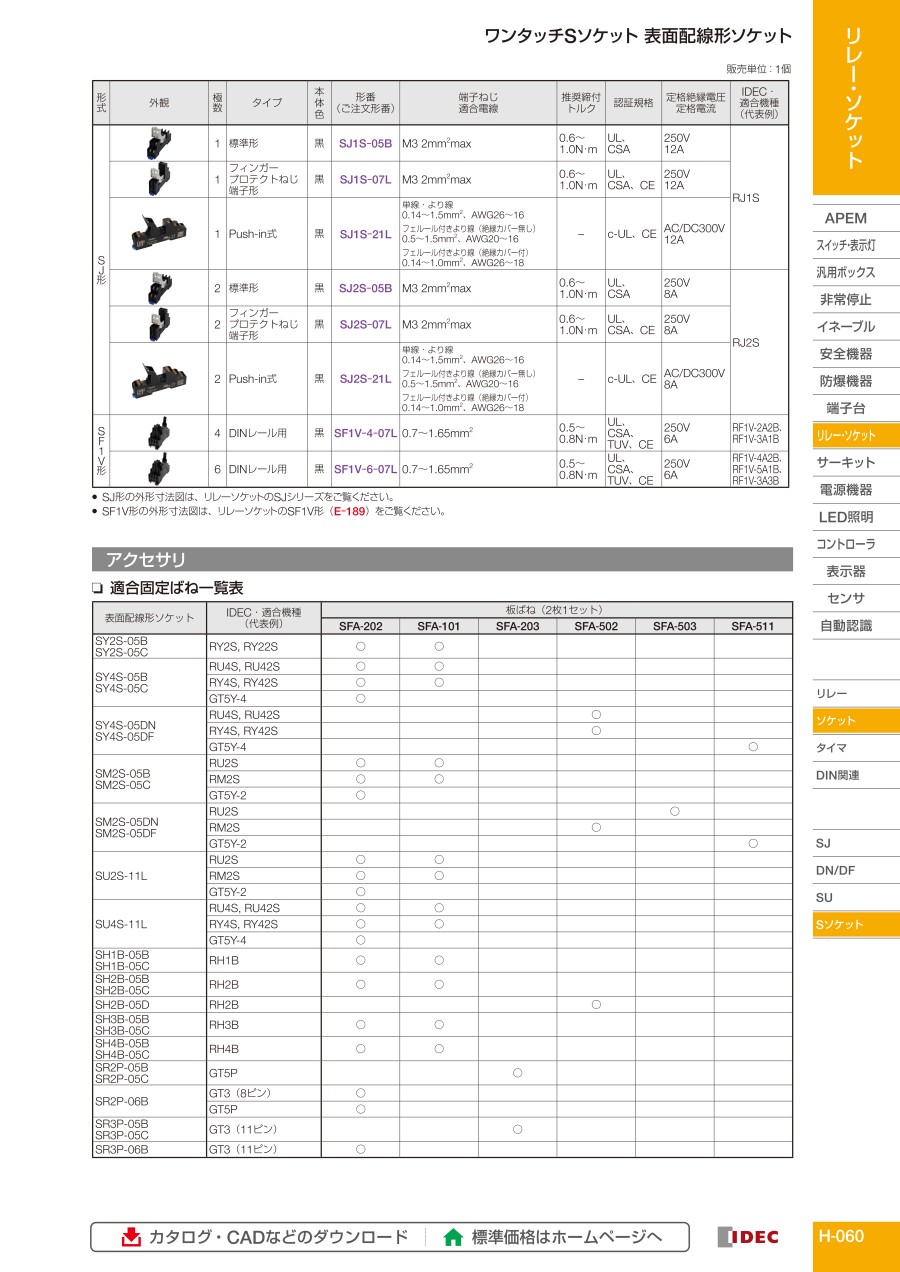

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ Sソケット表面配線形のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ワンタッチ Sソケット表面配線形	ワンタッチ Sソケット裏面配線形	表面接続角型ソケット	Sリレー用プリント板ソケット	SVシリーズ RV8H形インターフェイスリレー用ソケット	SJシリーズリレーソケット
メーカー	ＩＤＥＣ	ＩＤＥＣ	オムロン	Panasonic	ＩＤＥＣ	ＩＤＥＣ
通常価格	380円-	100円 -	398円 -	550円	819円	410円 -
通常出荷日	在庫品1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目	2日目	在庫品1日目〜
取付タイプ	表面接続	裏面接続	表面接続	裏面接続	表面接続	表面接続
結線方法	圧着端子	圧着端子	圧着端子	ハンダ付け	圧着端子	-
