商品情報

リレーソケット DN／DFシリーズの仕様

標準ねじ端子形

SM2S-05DN形の外観

SY4S-05DN形の外観

SM2S−05DN形の外形寸法図

（単位：mm）

SY4S−05DN形の外形寸法図

（単位：mm）

製品仕様

形番		SM2S-05DN	SY4S-05DN
極数		2極	4極
定格絶縁電圧／定格電流		AC／DC250V・10A	AC／DC250V・6A
絶縁抵抗		100MΩ以上
適合電線		1.25mm²（2mm² max.）
ねじ端子形状		M3±両用ねじ（セルフアップ）
推奨締付トルク		0.6～1.0N・m
耐電圧		異極接点端子間 AC2000V・1分間（充電金属部－非充電金属部間、異極充電金属部間）
標準使用状態	使用周囲温度	-55～+70℃（ただし、氷結しないこと）
	使用周囲湿度	45～85%RH（ただし、結露しないこと）
	保存周囲温度	-55～+70℃（ただし、氷結しないこと）
	保存周囲湿度	45～85%RH（ただし、結露しないこと）
質量（約）		38g	53g
IDEC適合リレー／タイマ		RU2S、RM2S、GT5Y-2	RU4S、RU42S、RY4S、RY42S、GT5Y-4
適合リレー／タイマ固定ばね		SFA-503（RUリレー用）、SFA-502（RMリレー用）、SFA-511（タイマ用）	SFA-502（リレー用）、SFA-511（タイマ用）
適用規格		UL508、CSA C22.2 No.14

フィンガープロテクトねじ端子形

SM2S-05DF形の外観

4極リレーの2極使用時にも利用できます。

SY4S-05DF形の外観

SM2S-05DF形の外形寸法図

（単位：mm）

SY4S-05DF形の外形寸法図

（単位：mm）

※その他仕様につきましてはカタログを参照してください。

型番リスト

表示件数

型番

対応リレーシリーズ(IDEC)

リレー極数

ソケットピン数

代表規格

寸法縦

(mm)

寸法横

(mm)

種類

定格電流

(A)

注文単位数量

(個)

RoHS?

最小発注数量

RU / RM / GT	2	8	UL / CUL / CSA	35.3	22	フィンガープロテクトねじ端子	10	10	10	10個
RU / RM / GT	2	8	UL / CUL / CSA	32.6	22	標準ねじ端子	10	-	10	1個
RU / RY / GT	4	14	CE / UL / CUL / CSA	35.3	29	フィンガープロテクトねじ端子	6	-	-	10個
RU / RY / GT	4	14	UL / CUL / CSA	32.6	29	標準ねじ端子	6	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

500円200円 ( 220円 )	在庫品1日目当日出荷可能
480円 ( 528円 )	在庫品1日目当日出荷可能
630円 ( 693円 )	在庫品1日目当日出荷可能
590円501円 ( 551円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

用途に合わせた機種選定が可能。
【特長】
・標準ねじ端子形とフィンガープロテクトねじ端子形品揃え。
・RUリレーと一致した識別が可能。
・渡り金具をアクセサリで用意。
・SJシリーズともねじサイズが同一でベストマッチ。
・小形タイマGT5Y形も取付け可能。
・UL、c-UL認証。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

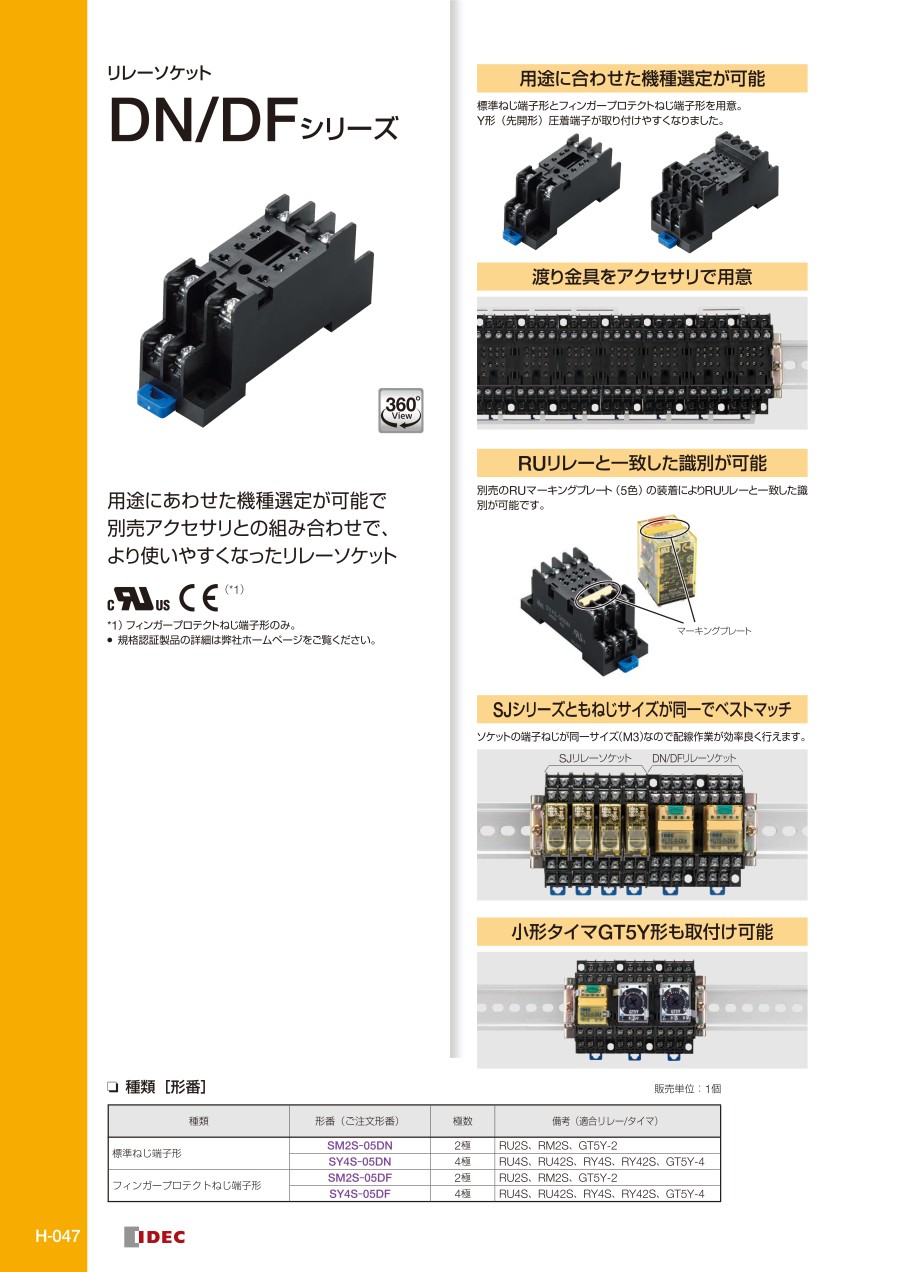

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
