TE Connectivity

D5000シリーズ用コンタクト【1～1200個入り】

Name: D5000シリーズ用コンタクト【1～1,200個入り】
Brand: TE Connectivity
SKU: 222000373380
Rating: 5 (1 reviews)

カタログ

通常単価(税別): 53円～57,036円

税込単価: 58円～62,740円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

装置の主電源ラインへの高信頼性、作業性の向上という要求に応えたダイナミックシリーズコネクタ。【特長】・...

詳細を確認

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
18年11月時点：下記型式で、金メッキ塗布箇所が変更となっております。
性能に変更は御座いません。
詳細は、下記「商品情報」タブ内「18年11月仕様変更情報」リンクにてご確認ください。
175284-2 175284-3 175285-2 175285-3 175286-2 175286-3 175287-2 175287-3 175288-2
175288-3 175289-2 175289-3 1981690-2 1981691-2 353716-2 353716-3 353718-2 353718-3
917485-2 917485-3 917512-2 917512-3 917802-2 917802-3 917803-2 917803-3 917804-2
917804-3 917805-2 917805-3
2026 年8 月上旬日本着分より金メッキコンタクトのメッキ仕様が随時変更となります。
製品規格に変更はなく、従来品との嵌合保証がございます。当変更によるUL認証に変更はございません。
例：メッキ厚0.38µmの場合
従来品仕様：Au 0.38µm Min　　新仕様：PdNi+Au Flash 0.38Min
詳細はメーカーレターをご確認ください。

詳細を確認

よく一緒に見られています

TE Connectivity

D3000シリーズ用コンタクト

通常価格(税別)： 9円 (税込価格：10円)

通常出荷日：在庫品1日目

よく一緒に見られています

TE Connectivity

D1000シリーズ用コンタクト

通常価格(税別)： 10円 (税込価格：11円)

通常出荷日：在庫品1日目

未確定：候補が25型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

18年11月仕様変更情報

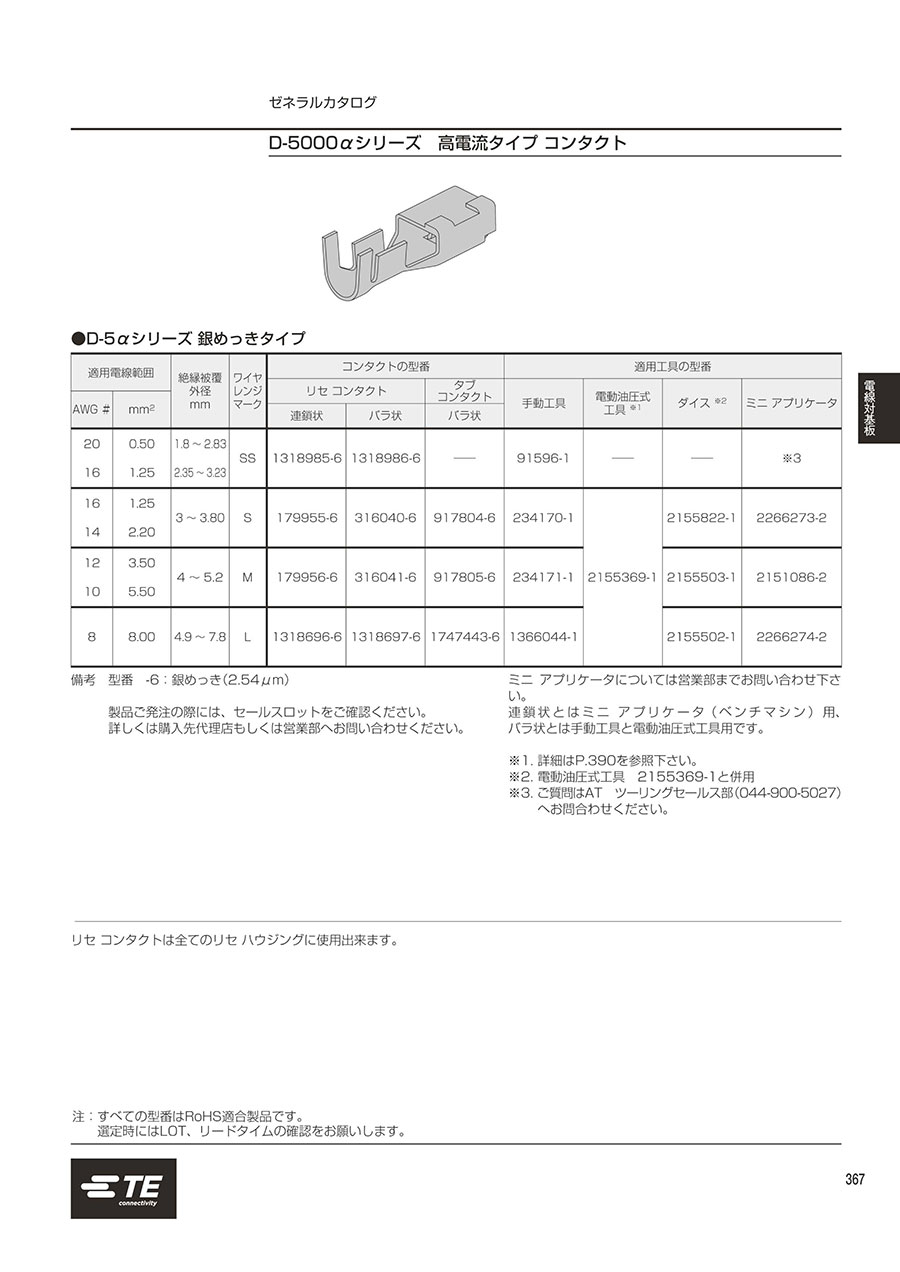

D-5000シリーズコンタクトの仕様

リセコンタクト（リセハウジングに使用）

タブコンタクト（タブハウジングに使用）

圧着タイプ

適用電線範囲		絶縁被膜外径 mm	ワイヤレンジマーク	コンタクトの型番					適用工具型番
AWG#	mm²			リセ　コンタクト		タブ　コンタクト		シーケンシャルタブコンタクト	手動工具	電動油圧式工具	ダイス	ミニアプリケータ
AWG#	mm²			連鎖状	バラ状	連鎖状	バラ状	連鎖状	手動工具	電動油圧式工具	ダイス	ミニアプリケータ
20 16	0.50 1.25	1.8～2.83 2.35～3.23	SS	1318985-□	1318986-□	－	－	－	91596-1	－	－	－
16 14	1.25 2.20	3～3.80	S	179955-□	316040-□	917802-□	917804-□	84696-1	234170-1	2155369-1	2155822-1	2266273-2
12 10	3.50 5.50	4～5.2	M	179956-□	316041-□	917803-□	917805-□	84695-1	234171-1		2155503-1	2151086-2
8	8.00	4.9～7.8	L	1318696-□	1318697-□	－	－	－	1366044-1		2155502-1	2266274-2

備考

めっきコード □

-2：金めっき（0.38μm）。

-3：金めっき（0.76μｍ）。

連鎖状とはミニアプリケータ（ベンチマシン）用、バラ状とは手動工具用と電動油圧式工具用。
リセコンタクトは全てのリセハウジングに、タブコンタクトは全てのタブハウジングに使用できる。

注意

選定時には、LOT、リードタイムの確認をお願いします。

型番リスト

表示件数

型番

適用ピン・コンタクト

適用電線範囲

(AWG)

適用電線範囲

(mm²)

ワイヤレンジマーク

コンタクトメッキ

梱包形態

絶縁被覆外径

(mm)

適用工具型番

RoHS?

最小発注数量

メス	8	8.00	L	金0.38μm	バラ状	4.9～7.8	1366044-1（手動工具）/2155369-1（電動油圧式工具）/2155502-1（ダイス）/2266274-2（ミニアプリケータ）	10	1個
メス	8	8.00	L	銀2.54μm	バラ状	4.9～7.8	1366044-1（手動工具）/2155369-1（電動油圧式工具）/2155502-1（ダイス）/2266274-2（ミニアプリケータ）	10	4個
メス	20～16	0.50～1.25	SS	銀2.54μm	バラ状	1.8～3.23	91596-1（手動工具）	10	1パック 100個入り
メス	16～14	1.25～2.20	S	金0.38μm	連鎖状	3.0～3.8	234170-1（手動工具）/2155369-1（電動油圧式工具）/2155822-1（ダイス）/2266273-2（ミニアプリケータ）	-	1500個
メス	16～14	1.25～2.20	S	金0.76μm	連鎖状	3.0～3.8	234170-1（手動工具）/2155369-1（電動油圧式工具）/2155822-1（ダイス）/2266273-2（ミニアプリケータ）	-	1500個
メス	16～14	1.25～2.20	S	銀2.54μm	連鎖状	3.0～3.8	234170-1（手動工具）/2155369-1（電動油圧式工具）/2155822-1（ダイス）/2266273-2（ミニアプリケータ）	-	1500個
メス	12～10	3.50～5.50	M	金0.38μm	連鎖状	4.0～5.2	234171-1（手動工具）/2155369-1（電動油圧式工具）/2155503-1（ダイス）/2151086-2（ミニアプリケータ）	10	1パック 1200個入り
メス	12～10	3.50～5.50	M	金0.76μm	連鎖状	4.0～5.2	234171-1（手動工具）/2155369-1（電動油圧式工具）/2155503-1（ダイス）/2151086-2（ミニアプリケータ）	-	1200個
メス	12～10	3.50～5.50	M	銀2.54μm	連鎖状	4.0～5.2	234171-1（手動工具）/2155369-1（電動油圧式工具）/2155503-1（ダイス）/2151086-2（ミニアプリケータ）	-	10個
メス	16～14	1.25～2.20	S	金0.38μm	バラ状	3.0～3.8	234170-1(手動工具)/2155369-1(電動油圧式工具)/2155822-1(ダイス)/2266273-2(ミニアプリケータ)	10	1パック 100個入り
メス	16～14	1.25～2.20	S	金0.76μm	バラ状	3.0～3.8	234170-1（手動工具）/2155369-1（電動油圧式工具）/2155822-1（ダイス）/2266273-2（ミニアプリケータ）	10	1パック 100個入り
メス	16～14	1.25～2.20	S	銀2.54μm	バラ状	3.0～3.8	234170-1（手動工具）/2155369-1（電動油圧式工具）/2155822-1（ダイス）/2266273-2（ミニアプリケータ）	10	4個
メス	12～10	3.50～5.50	M	金0.38μm	バラ状	4.0～5.2	234171-1(手動工具)/2155369-1(電動油圧式工具)/2155503-1(ダイス)/2151086-2(ミニアプリケータ)	10	1パック 100個入り
メス	12～10	3.50～5.50	M	金0.76μm	バラ状	4.0～5.2	234171-1（手動工具）/2155369-1（電動油圧式工具）/2155503-1（ダイス）/2151086-2（ミニアプリケータ）	10	4個
メス	12～10	3.50～5.50	M	銀2.54μm	バラ状	4.0～5.2	234171-1（手動工具）/2155369-1（電動油圧式工具）/2155503-1（ダイス）/2151086-2（ミニアプリケータ）	10	4個
オス	12～10	3.50～5.50	M	金0.2μm	連鎖状	4.0～5.2	234171-1（手動工具）/2155369-1（電動油圧式工具）/2155503-1（ダイス）/2151086-2（ミニアプリケータ）	10	1200個
オス	16～14	1.25～2.20	S	金0.2μm	連鎖状	3.0～3.8	234170-1（手動工具）/2155369-1（電動油圧式工具）/2155822-1（ダイス）/2266273-2（ミニアプリケータ）	-	1500個
オス	16～14	1.25～2.20	S	金0.38μm	連鎖状	3.0～3.8	234171-1（手動工具）/2155369-1（電動油圧式工具）/2155503-1（ダイス）/2151086-2（ミニアプリケータ）	-	1500個
オス	16～14	1.25～2.20	S	金0.76μm	連鎖状	3.0～3.8	234171-1（手動工具）/2155369-1（電動油圧式工具）/2155503-1（ダイス）/2151086-2（ミニアプリケータ）	-	1500個
オス	12～10	3.50～5.50	M	金0.38μm	連鎖状	4.0～5.2	234171-1（手動工具）/2155369-1（電動油圧式工具）/2155503-1（ダイス）/2151086-2（ミニアプリケータ）	-	1200個
オス	12～10	3.50～5.50	M	金0.76μm	連鎖状	4.0～5.2	234171-1（手動工具）/2155369-1（電動油圧式工具）/2155503-1（ダイス）/2151086-2（ミニアプリケータ）	-	1200個
オス	16～14	1.25～2.20	S	金0.38μm	バラ状	3.0～3.8	234170-1(手動工具)/2155369-1(電動油圧式工具)/2155822-1(ダイス)/2266273-2(ミニアプリケータ)	10	1パック 100個入り
オス	16～14	1.25～2.20	S	金0.76μm	バラ状	3.0～3.8	234170-1（手動工具）/2155369-1（電動油圧式工具）/2155822-1（ダイス）/2266273-2（ミニアプリケータ）	10	1パック 100個入り
オス	12～10	3.50～5.50	M	金0.76μm	バラ状	4.0～5.2	234171-1（手動工具）/2155369-1（電動油圧式工具）/2155503-1（ダイス）/2151086-2（ミニアプリケータ）	10	1パック 100個入り
オス	12～10	3.50～5.50	M	銀2.54μm	バラ状	4.0～5.2	234171-1（手動工具）/2155369-1（電動油圧式工具）/2155503-1（ダイス）/2151086-2（ミニアプリケータ）	10	4000個

通常単価(税別) (税込単価)	通常出荷日

680円 ( 748円 )	在庫品1日目当日出荷可能
219円 ( 241円 )	在庫品1日目当日出荷可能
10,082円 ( 11,090円 )	在庫品1日目当日出荷可能
53円 ( 58円 )	6日目
60円 ( 66円 )	6日目
68円 ( 75円 )	6日目
57,036円 ( 62,740円 )	在庫品1日目当日出荷可能
77円 ( 85円 )	6日目
800円 ( 880円 )	5日目
8,004円 ( 8,804円 )	在庫品1日目当日出荷可能
7,756円 ( 8,532円 )	在庫品1日目当日出荷可能
207円 ( 228円 )	在庫品1日目当日出荷可能
8,651円 ( 9,516円 )	在庫品1日目当日出荷可能
147円 ( 162円 )	在庫品1日目当日出荷可能
206円 ( 227円 )	在庫品1日目当日出荷可能
101円 ( 111円 )	在庫品1日目当日出荷可能
95円 ( 105円 )	6日目
61円 ( 67円 )	6日目
112円 ( 123円 )	6日目
61円 ( 67円 )	6日目
114円 ( 125円 )	6日目
6,046円 ( 6,651円 )	在庫品1日目当日出荷可能
13,443円 ( 14,787円 )	在庫品1日目当日出荷可能
33,283円 ( 36,611円 )	在庫品1日目当日出荷可能
120円 ( 132円 )	5日目

詳細情報

基本情報

基本情報

装置の主電源ラインへの高信頼性、作業性の向上という要求に応えたダイナミックシリーズコネクタ。
【特長】
・大電流コンタクト。
・シーケンシャルコンタクト。
【用途】
・産業機器用製品/事務機器用製品に使用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
18年11月時点：下記型式で、金メッキ塗布箇所が変更となっております。
性能に変更は御座いません。
詳細は、下記「商品情報」タブ内「18年11月仕様変更情報」リンクにてご確認ください。
175284-2 175284-3 175285-2 175285-3 175286-2 175286-3 175287-2 175287-3 175288-2
175288-3 175289-2 175289-3 1981690-2 1981691-2 353716-2 353716-3 353718-2 353718-3
917485-2 917485-3 917512-2 917512-3 917802-2 917802-3 917803-2 917803-3 917804-2
917804-3 917805-2 917805-3
2026 年8 月上旬日本着分より金メッキコンタクトのメッキ仕様が随時変更となります。
製品規格に変更はなく、従来品との嵌合保証がございます。当変更によるUL認証に変更はございません。
例：メッキ厚0.38µmの場合
従来品仕様：Au 0.38µm Min　　新仕様：PdNi+Au Flash 0.38Min
詳細はメーカーレターをご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
【タイコエレクトロニクス】ﾀﾞｲﾅﾐｯｸｺﾈｸﾀ　コンタクト(D5200シリーズ)
耐環境性抜群のD5200専用コンタクト。<br />1パック100個売り。
ミスミ
PRC05コネクタワンタッチ・中継タイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

D5000シリーズ用コンタクトのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

自社製品の動力系に取り付けて使用

満足度：5.02018/05/16

自社製品の動力系に取り付けて使用しています。国産の部品では電流値が30Aのコネクタがあまり種類がないのと価格が安いので選...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 D5000シリーズ用コンタクト	D1000シリーズ用コンタクト	D4000シリーズ用コンタクト	D3000シリーズ用コンタクト	D2000シリーズ用コンタクト	高電流用メイテンロック用コンタクト
メーカー	TE Connectivity	TE Connectivity	TE Connectivity	TE Connectivity	TE Connectivity	TE Connectivity
通常価格	53円-	10円 -	33円 -	9円 -	9円 -	5,314円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目
コネクタシリーズ頭文字	カタカナ	カタカナ	カタカナ	カタカナ	カタカナ	カタカナ
カタカナ	ダイナミック	ダイナミック	ダイナミック	ダイナミック	ダイナミック	高電流用メイテンロック
電線接続方法	圧着	圧着	圧着	圧着	圧着	圧着
材質	銅合金	銅合金	燐青銅系銅合金	銅合金	銅合金	黄銅
