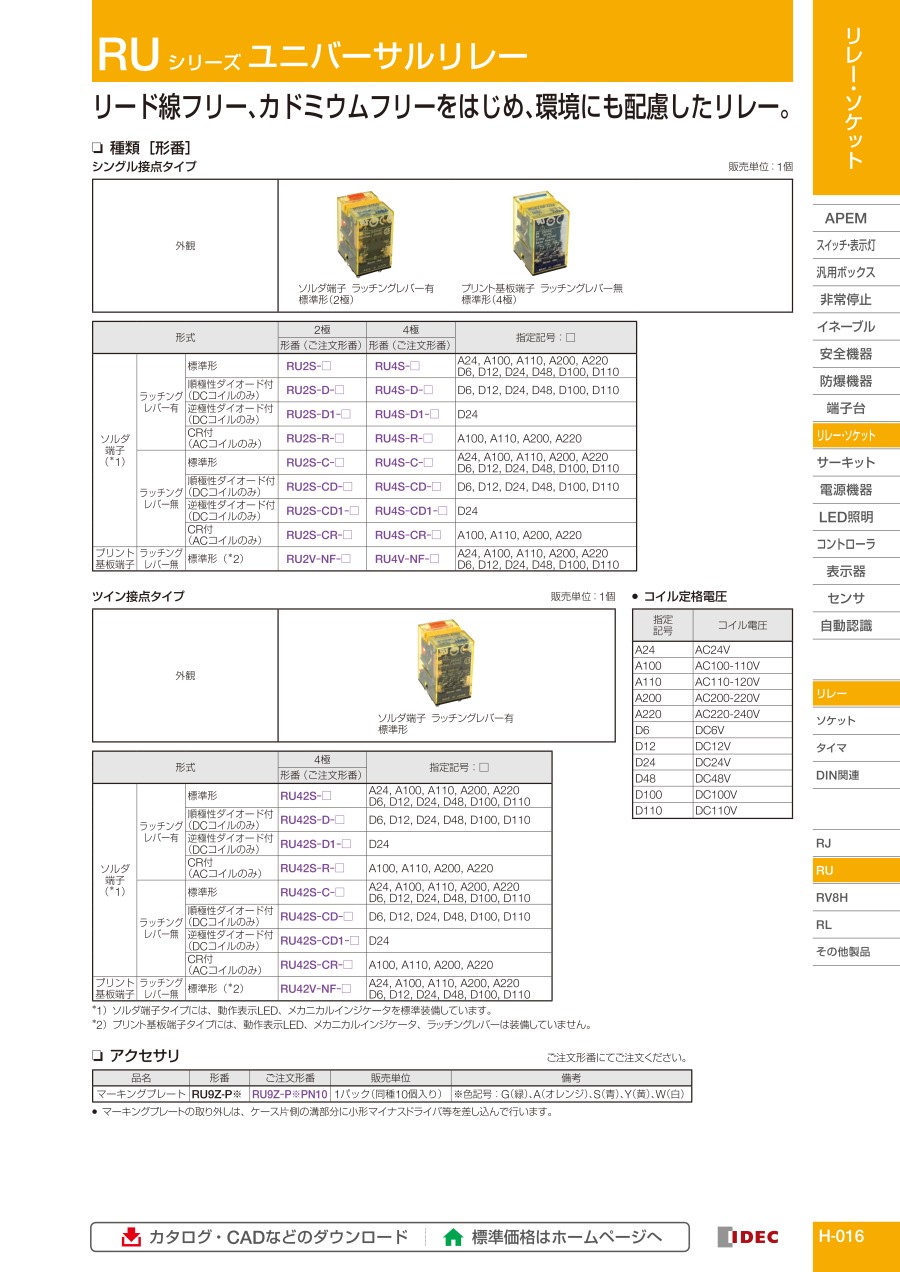

RUシリーズ ユニバーサルリレー
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 799円～2,040円特別価格
- 税込単価
- 879円～2,244円特別価格
【特長】・リード線フリー、カドミウムフリーをはじめ、環境にも配慮したリレー・高...
詳細情報を確認する- 寸法 高さ (mm)
- 35
- 寸法 幅 (mm)
- 21
- 寸法 奥行き (mm)
- 27.5
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
商品情報
製品仕様
| 形式（極数） | RU2（2極） | RU4（4極） | RU42（4極） | |
|---|---|---|---|---|
| 接点材質 | Ag合金 | Ag（Auクラッド） | AgNi（Auクラッド） | |
| 接触抵抗※1 | 50mΩ以下 | |||
| 最小適用負荷※2 | DC24V・5mA（参考値） | DC1V・1mA（参考値） | DC1V・0.1mA（参考値） | |
| 動作時間※3 | 20ms以下 | |||
| 復帰時間※3 | 20ms以下 | |||
| 消費電力 | AC：0.9-1.2VA（60Hz）、1.1-1.4VA（50Hz） DC：0.9-1.0W | |||
| 絶縁抵抗 | 100MΩ以上 DC500Vメガ | |||
| 耐 電 圧 | 接点回路と操作コイル間 | AC2500V、1分間 | ||
| 接点回路間 | AC2500V、1分間 | AC2000V、1分間 | ||
| 同極接点間 | AC1000V、1分間 | |||
| 最大開閉頻度 | 電気的：1,800回/時、機械的：18,000回/時 | |||
| 耐振動 | 耐久：周波数10～55Hz、片振幅0.5mm 誤動作：周波数10～55Hz、片振幅0.5mm | |||
| 耐衝撃 | 耐久：1,000m/s2 誤動作：150m/s2 | |||
| 機械的耐久性 | AC：5,000万回以上、DC：1億回以上 | 5,000万回以上 | ||
| 使用周囲温度※5 | -55～+60℃（ただし、氷結しないこと） | |||
| プリント基板端子タイプ -55～+70℃（ただし、氷結しないこと） | ||||
| 使用周囲湿度 | 5～85%RH（ただし、結露しないこと） | |||
| 保存周囲温度 | -55～+70℃（ただし、氷結しないこと） | |||
| 保存周囲湿度 | 5～85%RH（ただし、結露しないこと） | |||
| 質量（約） | 35g | |||
注）初期における値です。
※1測定条件：DC5V・1 A電圧降下法による。
※2測定条件：開閉頻度120回/minにおける値です。故障率P水準（参考値）
※3測定条件：定格電圧印加時（at 20℃） バウンスは除きます。
ダイオード付きの復帰時間は、40ms以下となります。
CR 回路付きの復帰時間は、25ms以下となります。
※5定格電圧の100%印加時
外形図
RU2形（2極）
RU2Sタイプ
RU2S-Cタイプ
注）マーキングプレート取り外し溝は、ケース片側のみにあります。
小形マイナスドライバを差し込んで取り外します。
RU4形/RU42形（4極）
RU4S/RU42Sタイプ
RU4S-C/RU42S-Cタイプ
注）マーキングプレート取り外し溝は、ケース片側のみにあります。
小形マイナスドライバを差し込んで取り外します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
964円 ( 1,060円 ) | 2日目 |
1,070円428円 ( 471円 ) | 在庫品1日目当日出荷可能 |
964円 ( 1,060円 ) | 2日目 |
1,070円749円 ( 824円 ) | 在庫品1日目当日出荷可能 |
964円 ( 1,060円 ) | 2日目 |
964円 ( 1,060円 ) | 1日目 |
964円 ( 1,060円 ) | 1日目 |
964円 ( 1,060円 ) | 2日目 |
1,070円 ( 1,177円 ) | 在庫品1日目当日出荷可能 |
829円 ( 912円 ) | 3日目 |
964円 ( 1,060円 ) | 2日目 |
1,070円 ( 1,177円 ) | 在庫品1日目当日出荷可能 |
964円 ( 1,060円 ) | 2日目 |
964円 ( 1,060円 ) | 2日目 |
1,540円 ( 1,694円 ) | 在庫品1日目当日出荷可能 |
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
1,064円 ( 1,170円 ) | 2日目 |
1,800円 ( 1,980円 ) | 在庫品1日目当日出荷可能 |
1,387円 ( 1,526円 ) | 3日目 |
1,980円 ( 2,178円 ) | 在庫品1日目当日出荷可能 |
1,404円 ( 1,544円 ) | 2日目 |
929円 ( 1,022円 ) | 2日目 |
964円 ( 1,060円 ) | 2日目 |
1,070円 ( 1,177円 ) | 在庫品1日目当日出荷可能 |
964円 ( 1,060円 ) | 2日目 |
964円 ( 1,060円 ) | 2日目 |
964円 ( 1,060円 ) | 2日目 |
1,064円 ( 1,170円 ) | 2日目 |
1,540円924円 ( 1,016円 ) | 在庫品1日目当日出荷可能 |
1,064円 ( 1,170円 ) | 2日目 |
799円 ( 879円 ) | 2日目 |
799円 ( 879円 ) | 2日目 |
1,980円1,386円 ( 1,525円 ) | 在庫品1日目当日出荷可能 |
1,980円 ( 2,178円 ) | 在庫品1日目当日出荷可能 |
1,003円 ( 1,103円 ) | 2日目 |
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
1,003円 ( 1,103円 ) | 2日目 |
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
899円 ( 989円 ) | 3日目 |
1,400円 ( 1,540円 ) | 在庫品1日目当日出荷可能 |
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
1,003円 ( 1,103円 ) | 2日目 |
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
1,003円 ( 1,103円 ) | 2日目 |
1,003円 ( 1,103円 ) | 2日目 |
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
1,003円 ( 1,103円 ) | 2日目 |
899円 ( 989円 ) | 3日目 |
899円 ( 989円 ) | 3日目 |
1,104円 ( 1,214円 ) | 2日目 |
1,104円 ( 1,214円 ) | 2日目 |
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
954円 ( 1,049円 ) | 3日目 |
1,104円 ( 1,214円 ) | 2日目 |
1,104円 ( 1,214円 ) | 2日目 |
2,040円 ( 2,244円 ) | 在庫品1日目当日出荷可能 |
1,443円 ( 1,587円 ) | 2日目 |
2,040円 ( 2,244円 ) | 在庫品1日目当日出荷可能 |
1,443円 ( 1,587円 ) | 2日目 |
954円 ( 1,049円 ) | 2日目 |
詳細情報
基本情報
【特長】
・リード線フリー、カドミウムフリーをはじめ、環境にも配慮したリレー
・高性能と使いやすさを追求したリレー
・双方向極性高輝度動作表示LEDを標準装備（ソルダ端子タイプ）
・ソルダ端子タイプとプリント基板端子タイプを用意
・接点の動作状況を確認することができるメカニカルインジケータを標準装備（ソルダ端子タイプ）
・コイルに印加することなく回路チェックを行うことができ、ACコイルとDCコイルを色分けしたラッチングレバーを装備した機種も用意（ソルダ端子タイプ）
・識別に有効なマーキングプレート（黄色）を標準装備
・電気用品安全法準拠品
