RJシリーズスリムパワーリレー

Name: RJシリーズ スリムパワーリレー
Brand: ＩＤＥＣ
SKU: 222000371883
Rating: 5 (3 reviews)

カタログ |

通常単価(税別): 444円～1,940円特別価格

税込単価: 488円～2,134円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～3日目一部当日出荷可能

耐久性に優れた小形サイズで高接点許容電流のスリムパワーリレー。【特長】・制御盤・工作機械などあらゆる用...

詳細を確認

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

詳細を確認

よく一緒に見られています

ＩＤＥＣ

RJシリーズスリムパワーリレー（ツイン接点タイプ）

通常価格(税別)： 624円 (税込価格：686円)

通常出荷日：2 日目

未確定：候補が91型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

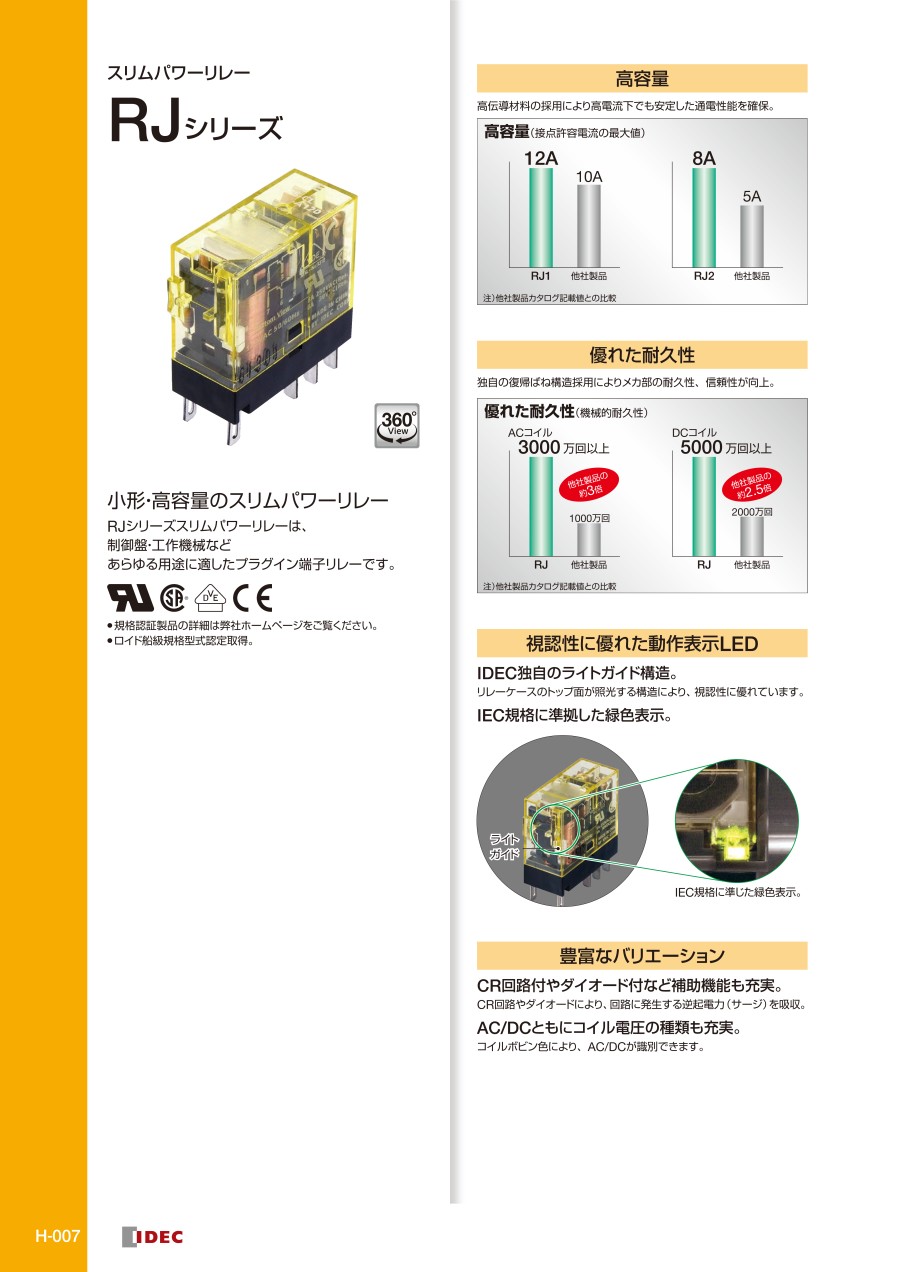

カタログ

商品情報

製品仕様

形式		RJ1S	RJ2S
極数		1極	2極
接点構成		1c接点	2c接点
接点材質		AgNi
保護構造		IP40（閉鎖形）
接触抵抗（初期値）（※1）		50mΩ以下
動作時間（※2）		15ms以下
復帰時間（※2）		10ms以下
絶縁抵抗		100MΩ以上（DC500Vメガ）
耐電圧	接点回路と操作コイル間	AC5000V・1分間	AC5000V・1分間
	同極接点間	AC1000V・1分間	AC1000V・1分間
	異極接点間	-	AC3000V・1分間
耐振動	誤動作	周波数10～55Hz片振幅0.75mm
耐振動	耐久	周波数10～55Hz片振幅0.75mm
耐衝撃	誤動作	a接点側：200m/s²、b接点側：100m/s²
耐衝撃	耐久	1,000m/s²
電気的耐久性（定格負荷）		AC負荷：20万回以上（開閉頻度1,800回/時） DC負荷：10万回以上（開閉頻度1,800回/時）
機械的耐久性（無負荷）		ACコイル：3000万回以上（開閉頻度18,000回/時） DCコイル：5000万回以上（開閉頻度18,000回/時）
使用周囲温度（※3）		-40～+70℃（ただし、氷結しないこと）
使用周囲湿度		5～85%RH（ただし、結露しないこと）
保存周囲温度		-40～+85℃（ただし、氷結しないこと）
保存周囲湿度		5～85%RH（ただし、結露しないこと）
質量（約）		19g

注）初期における値です。
     ※1 DC5V・1A 電圧降下法による。
     ※2 定格電圧印加時（at 20℃）、バウンスは除きます。
          ダイオード付の復帰時間は、20ms以下となります。
          CR回路付の復帰時間は20ms以下となります。
     ※3 定格電圧の100%印加時

外形図

RJ1S形

RJ2S形

型番リスト

表示件数

型番

接点構成

接点定格電流(AC,DC時最小値)

(A)

コイル定格電圧(DC)

(V)

コイル定格電圧(AC)

(V)

寸法高さ

(mm)

種類

LED付

接点材質

極数

RoHS?

最小発注数量

1c	a：12/b：6	-	12	28	シンプル形	×	AgNi	1極	10	10個
1c	a：12/b：6	-	24	28	シンプル形	×	AgNi	1極	10	10個
1c	a：12/b：6	-	100（50/60Hz）、110（60Hz）	28	シンプル形	×	AgNi	1極	10	10個
1c	a：12/b：6	-	200（50/60Hz）、220（60Hz）	28	シンプル形	×	AgNi	1極	10	10個
1c	a：12/b：6	-	220	28	シンプル形	×	AgNi	1極	10	10個
1c	a：12/b：6	-	240	28	シンプル形	×	AgNi	1極	10	10個
1c	a：12/b：6	5	-	28	シンプル形	×	AgNi	1極	10	10個
1c	a：12/b：6	12	-	28	シンプル形	×	AgNi	1極	10	10個
1c	a：12/b：6	24	-	28	シンプル形	×	AgNi	1極	-	10個
1c	a：12/b：6	24	-	28	逆極性ダイオード付	×	AgNi	1極	10	10個
1c	a：12/b：6	5	-	28	順極性ダイオード付	×	AgNi	1極	-	10個
1c	a：12/b：6	12	-	28	順極性ダイオード付	×	AgNi	1極	10	10個
1c	a：12/b：6	24	-	28	順極性ダイオード付	×	AgNi	1極	10	10個
1c	a：12/b：6	48	-	28	順極性ダイオード付	×	AgNi	1極	10	10個
1c	a：12/b：6	-	24	28	標準形	○	AgNi	1極	10	10個
1c	a：12/b：6	-	100（50/60Hz）、110（60Hz）	28	標準形	○	AgNi	1極	10	1個
1c	a：12/b：6	-	110	28	標準形	○	AgNi	1極	10	10個
1c	a：12/b：6	-	200（50/60Hz）、220（60Hz）	28	標準形	○	AgNi	1極	10	1個
1c	a：12/b：6	-	220	28	標準形	○	AgNi	1極	10	10個
1c	a：12/b：6	-	240	28	標準形	○	AgNi	1極	10	10個
1c	a：12/b：6	12	-	28	標準形	○	AgNi	1極	10	10個
1c	a：12/b：6	24	-	28	標準形	○	AgNi	1極	-	1個
1c	a：12/b：6	48	-	28	標準形	○	AgNi	1極	10	10個
1c	a：12/b：6	100～110	-	28	標準形	○	AgNi	1極	-	10個
1c	a：12/b：6	12	-	28	逆極性ダイオード付	○	AgNi	1極	10	10個
1c	a：12/b：6	24	-	28	逆極性ダイオード付	○	AgNi	1極	10	10個
1c	a：12/b：6	5	-	28	順極性ダイオード付	○	AgNi	1極	10	10個
1c	a：12/b：6	12	-	28	順極性ダイオード付	○	AgNi	1極	10	10個
1c	a：12/b：6	24	-	28	順極性ダイオード付	○	AgNi	1極	10	1個
1c	a：12/b：6	100～110	-	28	順極性ダイオード付	○	AgNi	1極	10	10個
1c	a：12/b：6	-	24	28	CR回路付	○	AgNi	1極	10	10個
1c	a：12/b：6	-	100（50/60Hz）、110（60Hz）	28	CR回路付	○	AgNi	1極	-	1個
1c	a：12/b：6	-	200（50/60Hz）、220（60Hz）	28	CR回路付	○	AgNi	1極	-	1個
1c	a：12/b：6	-	230	28	CR回路付	○	AgNi	1極	10	10個
1c	a：12/b：6	-	100（50/60Hz）、110（60Hz）	28	CR回路付	×	AgNi	1極	10	10個
1c	a：12/b：6	-	110	28	CR回路付	×	AgNi	1極	-	10個
1c	a：12/b：6	-	120	28	CR回路付	×	AgNi	1極	10	10個
1c	a：12/b：6	-	200（50/60Hz）、220（60Hz）	28	CR回路付	×	AgNi	1極	10	10個
2c	a：8/b：4	-	24	27	シンプル形	×	AgNi	2極	10	10個
2c	a：8/b：4	-	100（50/60Hz）、110（60Hz）	27	シンプル形	×	AgNi	2極	-	10個
2c	a：8/b：4	-	110	27	シンプル形	×	AgNi	2極	10	10個
2c	a：8/b：4	-	115	27	シンプル形	×	AgNi	2極	-	10個
2c	a：8/b：4	-	200（50/60Hz）、220（60Hz）	27	シンプル形	×	AgNi	2極	10	10個
2c	a：8/b：4	-	220	27	シンプル形	×	AgNi	2極	10	10個
2c	a：8/b：4	-	230	27	シンプル形	×	AgNi	2極	10	10個
2c	a：8/b：4	6	-	27	シンプル形	×	AgNi	2極	10	10個
2c	a：8/b：4	12	-	27	シンプル形	×	AgNi	2極	10	10個
2c	a：8/b：4	24	-	27	シンプル形	×	AgNi	2極	-	1個
2c	a：8/b：4	48	-	27	シンプル形	×	AgNi	2極	10	10個
2c	a：8/b：4	100～110	-	27	シンプル形	×	AgNi	2極	10	10個
2c	a：8/b：4	12	-	27	逆極性ダイオード付	×	AgNi	2極	10	10個
2c	a：8/b：4	24	-	27	逆極性ダイオード付	×	AgNi	2極	10	10個
2c	a：8/b：4	5	-	27	順極性ダイオード付	×	AgNi	2極	10	10個
2c	a：8/b：4	12	-	27	順極性ダイオード付	×	AgNi	2極	10	10個
2c	a：8/b：4	24	-	27	順極性ダイオード付	×	AgNi	2極	10	10個
2c	a：8/b：4	48	-	27	順極性ダイオード付	×	AgNi	2極	10	10個
2c	a：8/b：4	100～110	-	27	順極性ダイオード付	×	AgNi	2極	10	10個
2c	a：8/b：4	-	12	27	標準形	○	AgNi	2極	10	10個
2c	a：8/b：4	-	24	27	標準形	○	AgNi	2極	10	10個
2c	a：8/b：4	-	100（50/60Hz）、110（60Hz）	27	標準形	○	AgNi	2極	10	1個

通常単価(税別) (税込単価)	通常出荷日

529円 ( 582円 )	3日目
611円 ( 672円 )	2日目
611円 ( 672円 )	2日目
736円 ( 810円 )	2日目
736円 ( 810円 )	2日目
699円 ( 769円 )	3日目
444円 ( 488円 )	2日目
444円 ( 488円 )	2日目
480円 ( 528円 )	在庫品1日目当日出荷可能
566円 ( 623円 )	2日目
529円 ( 582円 )	3日目
566円 ( 623円 )	2日目
566円 ( 623円 )	2日目
566円 ( 623円 )	2日目
770円 ( 847円 )	2日目
820円328円 ( 361円 )	在庫品1日目当日出荷可能
770円 ( 847円 )	2日目
950円 ( 1,045円 )	在庫品1日目当日出荷可能
891円 ( 980円 )	2日目
839円 ( 923円 )	3日目
611円 ( 672円 )	2日目
650円 ( 715円 )	在庫品1日目当日出荷可能
529円 ( 582円 )	3日目
940円 ( 1,034円 )	在庫品1日目当日出荷可能
746円 ( 821円 )	2日目
746円 ( 821円 )	2日目
746円 ( 821円 )	2日目
746円 ( 821円 )	2日目
800円 ( 880円 )	在庫品1日目当日出荷可能
874円 ( 961円 )	2日目
839円 ( 923円 )	3日目
950円332円 ( 365円 )	在庫品1日目当日出荷可能
1,070円 ( 1,177円 )	在庫品1日目当日出荷可能
959円 ( 1,055円 )	3日目
736円 ( 810円 )	2日目
699円 ( 769円 )	3日目
699円 ( 769円 )	3日目
860円 ( 946円 )	3日目
671円 ( 738円 )	2日目
720円216円 ( 238円 )	在庫品1日目当日出荷可能
671円 ( 738円 )	2日目
629円 ( 692円 )	2日目
804円 ( 884円 )	2日目
804円 ( 884円 )	2日目
804円 ( 884円 )	2日目
479円 ( 527円 )	3日目
507円 ( 558円 )	2日目
540円 ( 594円 )	在庫品1日目当日出荷可能
507円 ( 558円 )	2日目
559円 ( 615円 )	3日目
636円 ( 700円 )	2日目
636円 ( 700円 )	2日目
636円 ( 700円 )	2日目
636円 ( 700円 )	2日目
680円 ( 748円 )	在庫品1日目当日出荷可能
559円 ( 615円 )	3日目
699円 ( 769円 )	3日目
831円 ( 914円 )	3日目
827円 ( 910円 )	2日目
880円528円 ( 581円 )	在庫品1日目当日出荷可能

基本情報

基本情報

耐久性に優れた小形サイズで高接点許容電流のスリムパワーリレー。
【特長】
・制御盤・工作機械などあらゆる用途に適したプラグイン端子リレーです
・独自のライトガイド構造により、視認性に優れ点灯状態の確認が容易
・優れた電気的/機械的耐久性
・順極性逆極性のダイオード付タイプおよびCR回路付タイプも完備

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
CC-Link IE, EtherCAT対応 CAT5e STP（二重シールド）高屈曲LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
