プロテリアル（旧日立金属）

非鉛照射架橋PVCワイヤ UL1571（IR）シリーズ

Name: 非鉛照射架橋PVCワイヤ UL1571（IR）シリーズ
Brand: プロテリアル（旧日立金属）
SKU: 222000366304
Rating: 4.3 (3 reviews)

カタログ

通常単価(税別): 2,760円～135,725円

税込単価: 3,036円～149,298円

通常出荷日：1日目一部当日出荷可能

小型電子機器の内部配線用のケーブル。【特長】・非鉛照射架橋PVCワイヤ・難燃性UL：VW-1、電気用品...

詳細を確認

4.34.3

電気用品安全法を取得しておりません。

よく一緒に見られています

プロテリアル（旧日立金属）

非鉛耐熱PVCワイヤ 1007 TR-64 LF

通常価格(税別)： 6,913円 (税込価格：7,604円)

通常出荷日：1 日目

よく一緒に見られています

プロテリアル（旧日立金属）

非鉛半硬質PVCワイヤ 1061 AWM LF

通常価格(税別)： 6,998円 (税込価格：7,698円)

通常出荷日：1 日目

未確定：候補が1,156型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

非鉛照射架橋PVCワイヤ UL1571（IR）シリーズの構造

非鉛照射架橋PVCワイヤ UL1571（IR）シリーズ構造図

非鉛照射架橋PVCワイヤ UL1571（IR）シリーズの仕様・寸法

概要仕様

使用温度範囲	0～80℃
取得規格	ULAWM1571
曲げ半径	仕上外径×8倍（固定部）

型番	AWGサイズ	色	最大長（m）	導体		ビニル絶縁体厚さ（mm）	仕上外径約（mm）	電気的特性				概算重量（kg/km）
型番	AWGサイズ	色	最大長（m）	構成（本/mm）	外径（mm）	ビニル絶縁体厚さ（mm）	仕上外径約（mm）	導体抵抗 Ω/km（20℃）	絶縁特性 MΩkm以上（15.6℃）	試験電圧 V/分	許容電流 A（30℃）	概算重量（kg/km）
UL1571	30*（0.05mm²）	W（白） BK（黒） R（赤） BE（青） Y（黄） GN（緑）	1,220m	7/0.102	0.3	0.2	0.7	354	10	AC500	1.9	1.0
	28*（0.08mm²）		300m	7/0.127	0.38	0.25	0.88	223			2.7	1.5
	26*（0.12mm²）		300m	7/0.16	0.48	0.25	0.98	139			3.6	2.1
	24*（0.2mm²）		610m	11/0.16	0.61	0.25	1.11	89.8			4.8	3.0

＊（～mm²）はあくまでも目安の断面積サイズです。詳しくは→P1688の対比表を参照ください。
※許容電流はあくまでも参考値で保証値ではありません。
※ケーブル・電線のシース（外被部分）の外径サイズについては、上記表中の“仕上外径”の項目をご参照ください。

電流減少係数

周囲温度（℃）	30	40	50	60	70
電流減少係数	1.00	0.89	0.77	0.63	0.44

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）AWG30で周囲温度が40℃の場合の許容電流値
2.19×0.89＝1.95（A）

型番リスト

表示件数

...

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

AWGサイズ

(AWG)

導体断面積

(mm2)

絶縁体色

全長

(m)

仕上がり外径

(mm)

RoHS2（10物質）?

最小発注数量

[25～24] 24	0.2	青	10	1.11	対応	1個
[25～24] 24	0.2	青	50	1.11	対応	1個
[25～24] 24	0.2	青	100	1.11	対応	1個
[25～24] 24	0.2	青	610	1.11	対応	1個
[25～24] 24	0.2	黒	10	1.11	対応	1個
[25～24] 24	0.2	黒	50	1.11	対応	1個
[25～24] 24	0.2	黒	100	1.11	対応	1個
[25～24] 24	0.2	黒	610	1.11	対応	1個
[25～24] 24	0.2	緑	10	1.11	対応	1個
[25～24] 24	0.2	緑	11	1.11	対応	1個
[25～24] 24	0.2	緑	12	1.11	対応	1個
[25～24] 24	0.2	緑	13	1.11	対応	1個
[25～24] 24	0.2	緑	14	1.11	対応	1個
[25～24] 24	0.2	緑	15	1.11	対応	1個
[25～24] 24	0.2	緑	16	1.11	対応	1個
[25～24] 24	0.2	緑	17	1.11	対応	1個
[25～24] 24	0.2	緑	18	1.11	対応	1個
[25～24] 24	0.2	緑	19	1.11	対応	1個
[25～24] 24	0.2	緑	20	1.11	対応	1個
[25～24] 24	0.2	緑	21	1.11	対応	1個
[25～24] 24	0.2	緑	22	1.11	対応	1個
[25～24] 24	0.2	緑	23	1.11	対応	1個
[25～24] 24	0.2	緑	24	1.11	対応	1個
[25～24] 24	0.2	緑	25	1.11	対応	1個
[25～24] 24	0.2	緑	26	1.11	対応	1個
[25～24] 24	0.2	緑	27	1.11	対応	1個
[25～24] 24	0.2	緑	28	1.11	対応	1個
[25～24] 24	0.2	緑	29	1.11	対応	1個
[25～24] 24	0.2	緑	30	1.11	対応	1個
[25～24] 24	0.2	緑	31	1.11	対応	1個
[25～24] 24	0.2	緑	32	1.11	対応	1個
[25～24] 24	0.2	緑	33	1.11	対応	1個
[25～24] 24	0.2	緑	34	1.11	対応	1個
[25～24] 24	0.2	緑	35	1.11	対応	1個
[25～24] 24	0.2	緑	36	1.11	対応	1個
[25～24] 24	0.2	緑	37	1.11	対応	1個
[25～24] 24	0.2	緑	38	1.11	対応	1個
[25～24] 24	0.2	緑	39	1.11	対応	1個
[25～24] 24	0.2	緑	40	1.11	対応	1個
[25～24] 24	0.2	緑	41	1.11	対応	1個
[25～24] 24	0.2	緑	42	1.11	対応	1個
[25～24] 24	0.2	緑	43	1.11	対応	1個
[25～24] 24	0.2	緑	44	1.11	対応	1個
[25～24] 24	0.2	緑	45	1.11	対応	1個
[25～24] 24	0.2	緑	46	1.11	対応	1個
[25～24] 24	0.2	緑	47	1.11	対応	1個
[25～24] 24	0.2	緑	48	1.11	対応	1個
[25～24] 24	0.2	緑	49	1.11	対応	1個
[25～24] 24	0.2	緑	50	1.11	対応	1個
[25～24] 24	0.2	緑	51	1.11	対応	1個
[25～24] 24	0.2	緑	52	1.11	対応	1個
[25～24] 24	0.2	緑	53	1.11	対応	1個
[25～24] 24	0.2	緑	54	1.11	対応	1個
[25～24] 24	0.2	緑	55	1.11	対応	1個
[25～24] 24	0.2	緑	56	1.11	対応	1個
[25～24] 24	0.2	緑	57	1.11	対応	1個
[25～24] 24	0.2	緑	58	1.11	対応	1個
[25～24] 24	0.2	緑	59	1.11	対応	1個
[25～24] 24	0.2	緑	60	1.11	対応	1個
[25～24] 24	0.2	緑	61	1.11	対応	1個

通常単価(税別) (税込単価)	通常出荷日

3,920円 ( 4,312円 )	1日目
8,500円 ( 9,350円 )	1日目
13,000円 ( 14,300円 )	1日目
35,707円 ( 39,278円 )	1日目
3,920円 ( 4,312円 )	1日目
8,500円 ( 9,350円 )	1日目
13,000円 ( 14,300円 )	1日目
35,707円 ( 39,278円 )	1日目
3,920円 ( 4,312円 )	1日目
4,312円 ( 4,743円 )	1日目
4,704円 ( 5,174円 )	1日目
5,096円 ( 5,606円 )	1日目
5,488円 ( 6,037円 )	1日目
5,880円 ( 6,468円 )	1日目
6,272円 ( 6,899円 )	1日目
6,664円 ( 7,330円 )	1日目
7,056円 ( 7,762円 )	1日目
7,448円 ( 8,193円 )	1日目
7,840円 ( 8,624円 )	1日目
8,232円 ( 9,055円 )	1日目
8,624円 ( 9,486円 )	1日目
9,016円 ( 9,918円 )	1日目
9,408円 ( 10,349円 )	1日目
9,800円 ( 10,780円 )	1日目
10,192円 ( 11,211円 )	1日目
10,584円 ( 11,642円 )	1日目
10,976円 ( 12,074円 )	1日目
11,368円 ( 12,505円 )	1日目
11,760円 ( 12,936円 )	1日目
12,152円 ( 13,367円 )	1日目
12,544円 ( 13,798円 )	1日目
12,936円 ( 14,230円 )	1日目
13,328円 ( 14,661円 )	1日目
13,720円 ( 15,092円 )	1日目
14,112円 ( 15,523円 )	1日目
14,504円 ( 15,954円 )	1日目
14,896円 ( 16,386円 )	1日目
15,288円 ( 16,817円 )	1日目
15,680円 ( 17,248円 )	1日目
16,072円 ( 17,679円 )	1日目
16,464円 ( 18,110円 )	1日目
16,856円 ( 18,542円 )	1日目
17,248円 ( 18,973円 )	1日目
17,640円 ( 19,404円 )	1日目
18,032円 ( 19,835円 )	1日目
18,424円 ( 20,266円 )	1日目
18,816円 ( 20,698円 )	1日目
19,208円 ( 21,129円 )	1日目
8,500円 ( 9,350円 )	1日目
8,670円 ( 9,537円 )	1日目
8,840円 ( 9,724円 )	1日目
9,010円 ( 9,911円 )	1日目
9,180円 ( 10,098円 )	1日目
9,350円 ( 10,285円 )	1日目
9,520円 ( 10,472円 )	1日目
9,690円 ( 10,659円 )	1日目
9,860円 ( 10,846円 )	1日目
10,030円 ( 11,033円 )	1日目
10,200円 ( 11,220円 )	1日目
10,370円 ( 11,407円 )	1日目

...

基本情報

基本情報

小型電子機器の内部配線用のケーブル。
【特長】
・非鉛照射架橋PVCワイヤ
・難燃性UL：VW-1、電気用品安全法：-F-
・照射架橋されており、熱的に安定しています

ご注意

電気用品安全法を取得しておりません。

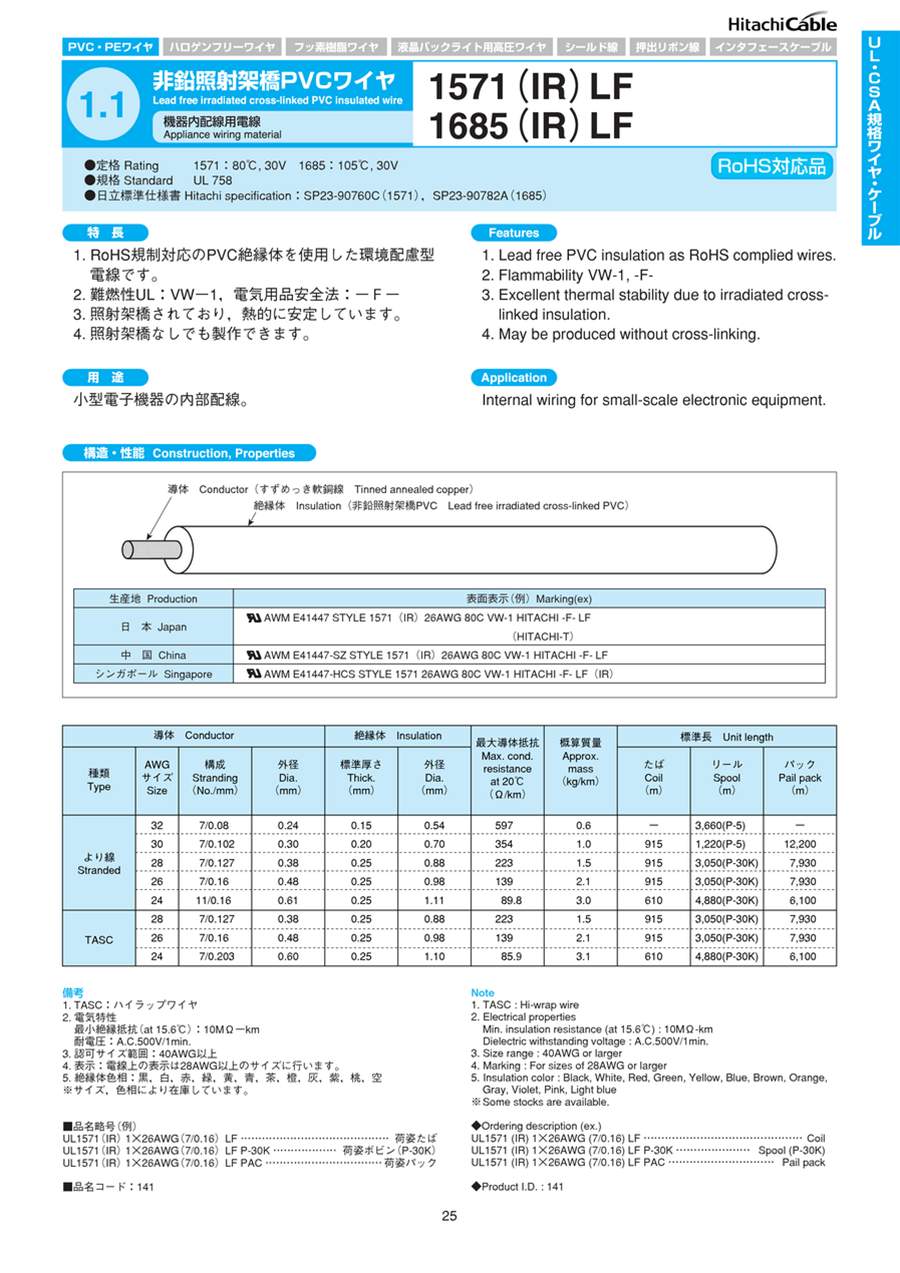

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300RCM CM（UL LISTED規格・NEPA対応）小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
