プロテリアル（旧日立金属）

耐屈曲ケーブル（給電用） 2570（FA）

カタログ

通常単価(税別): 3,039円～297,135円

税込単価: 3,343円～326,849円

通常出荷日：在庫品1日目～1日目一部当日出荷可能

ロボット、産業機械の可動部用。【特長】・耐屈曲性・耐ねじれ性・柔軟性に優れています・耐油性に優れていま...

よく一緒に見られています

プロテリアル（旧日立金属）

通常出荷日：在庫品1日目

よく一緒に見られています

プロテリアル（旧日立金属）

通常出荷日：1 日目

未確定：候補が800型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

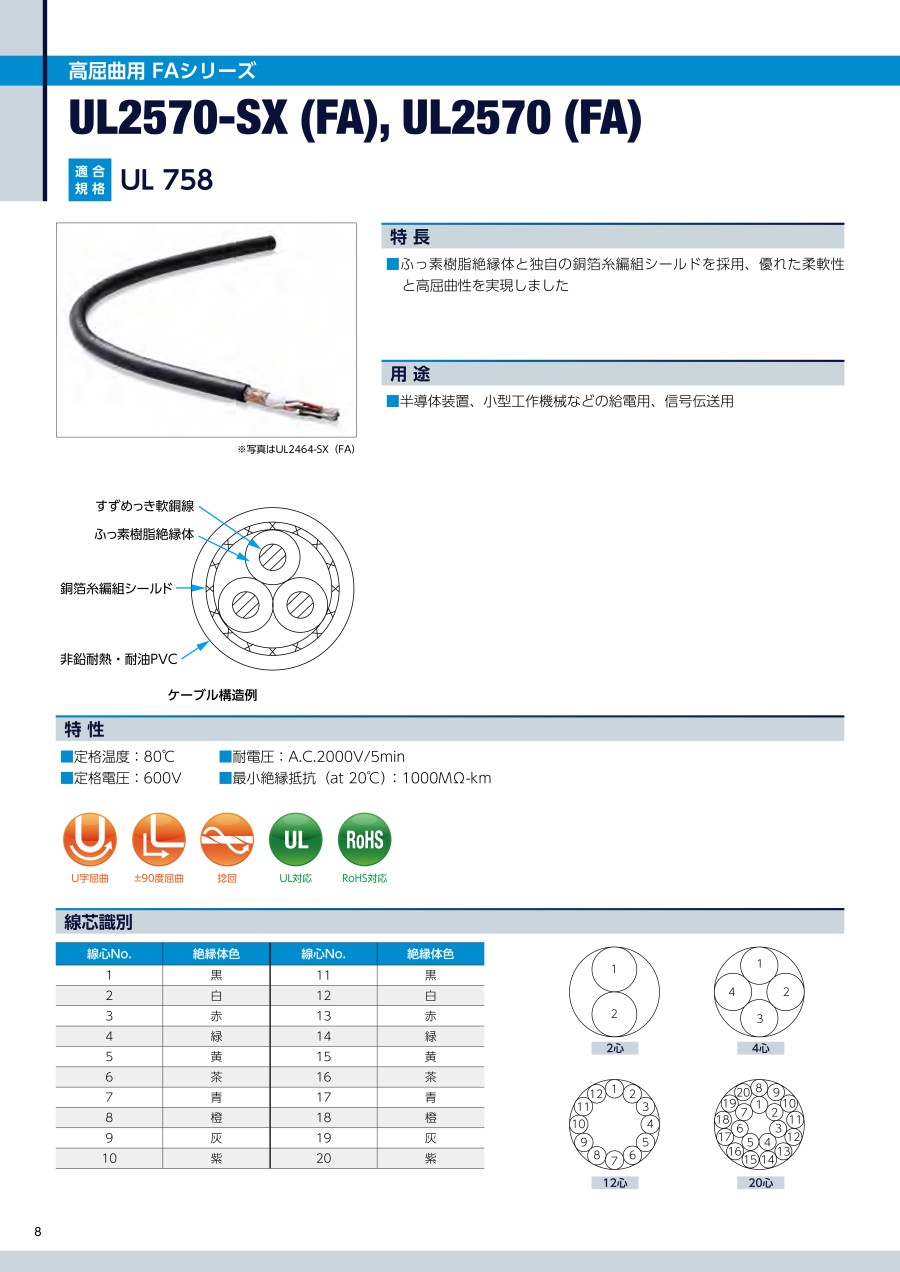

カタログ

商品情報

商品特徴詳細

＜ 主な仕様 ＞

シース色：	ブラック
取得規格：	AWM2570
定格電圧：	600V
使用温度範囲：	-10～80℃
難燃性：	VW-１
曲げ半径：	仕上り外径 × 6（固定部・可動部）
	※推奨値であり保証値ではございません

＜ 製品特徴 ＞

耐油性に優れている
UL規格認定品
耐屈曲性・耐ねじれ性・柔軟性に優れている
└ケーブルキャリア配線に使用可能　屈曲性能において非常に優れております。
└捻りの加わる多関節部等の配線使用可能。

構造

A：導体（すずめっき軟銅線）　B：絶縁体　フッ素樹脂（ETFE）　C：押さえテープ　
D：シールド（銅箔糸編組）　E：ジャケット（耐油性PVC；黒）

規格表

導体			絶縁体		最大導体抵抗（Ω/km）	耐電圧
AWGサイズ	構成（No./No./mm）	外径（mm）	標準厚さ（mm）	外径（mm）	最大導体抵抗（Ω/km）	耐電圧
18（0.75mm²）	7/24/0.08	1.25	0.28	1.81	25	A.C.2,000V/5min.
16（1.25mm²）	7/38/0.08	1.71	0.28	2.27	16.1	A.C.2,000V/5min.

仕上外径

線心数	2	3	4	5	6
AWGサイズ	2	3	4	5	6
18	5.8	6.1	6.5	※	7.6
16	6.7	7.0	7.6	※	9.0

最小絶縁抵抗（20℃）：1,000MΩ-km

使用方法・使用事例

半導体装置、小型工作機械などの給電用、信号伝送用

型番リスト

表示件数

...

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

UL2570(FA)-16AWG-2-10

注文停止中

UL2570(FA)-16AWG-2-11

注文停止中

UL2570(FA)-16AWG-2-12

注文停止中

UL2570(FA)-16AWG-2-13

注文停止中

UL2570(FA)-16AWG-2-14

注文停止中

UL2570(FA)-16AWG-2-15

注文停止中

UL2570(FA)-16AWG-2-16

注文停止中

UL2570(FA)-16AWG-2-17

注文停止中

UL2570(FA)-16AWG-2-18

注文停止中

UL2570(FA)-16AWG-2-19

注文停止中

UL2570(FA)-16AWG-2-20

注文停止中

UL2570(FA)-16AWG-2-21

注文停止中

UL2570(FA)-16AWG-2-22

注文停止中

UL2570(FA)-16AWG-2-23

注文停止中

UL2570(FA)-16AWG-2-24

注文停止中

UL2570(FA)-16AWG-2-25

注文停止中

UL2570(FA)-16AWG-2-26

注文停止中

UL2570(FA)-16AWG-2-27

注文停止中

UL2570(FA)-16AWG-2-28

注文停止中

UL2570(FA)-16AWG-2-29

注文停止中

UL2570(FA)-16AWG-2-30

注文停止中

UL2570(FA)-16AWG-2-31

注文停止中

UL2570(FA)-16AWG-2-32

注文停止中

UL2570(FA)-16AWG-2-33

注文停止中

UL2570(FA)-16AWG-2-34

注文停止中

UL2570(FA)-16AWG-2-35

注文停止中

UL2570(FA)-16AWG-2-36

注文停止中

UL2570(FA)-16AWG-2-37

注文停止中

UL2570(FA)-16AWG-2-38

注文停止中

UL2570(FA)-16AWG-2-39

注文停止中

UL2570(FA)-16AWG-2-40

注文停止中

UL2570(FA)-16AWG-2-41

注文停止中

UL2570(FA)-16AWG-2-42

注文停止中

UL2570(FA)-16AWG-2-43

注文停止中

UL2570(FA)-16AWG-2-44

注文停止中

UL2570(FA)-16AWG-2-45

注文停止中

UL2570(FA)-16AWG-2-46

注文停止中

UL2570(FA)-16AWG-2-47

注文停止中

UL2570(FA)-16AWG-2-48

注文停止中

UL2570(FA)-16AWG-2-49

注文停止中

UL2570(FA)-16AWG-2-50

注文停止中

UL2570(FA)-16AWG-2-51

注文停止中

UL2570(FA)-16AWG-2-52

注文停止中

UL2570(FA)-16AWG-2-53

注文停止中

UL2570(FA)-16AWG-2-54

注文停止中

UL2570(FA)-16AWG-2-55

注文停止中

UL2570(FA)-16AWG-2-56

注文停止中

UL2570(FA)-16AWG-2-57

注文停止中

UL2570(FA)-16AWG-2-58

注文停止中

UL2570(FA)-16AWG-2-59

注文停止中

UL2570(FA)-16AWG-2-60

芯数

(芯)

AWGサイズ

(AWG)

導体断面積

(mm²)

仕上り外径

(mm)

全長

(m)

RoHS?

最小発注数量

2	[17～16] 16	1.25	6.7	1	10	1個
2	[17～16] 16	1.25	6.7	2	10	1個
2	[17～16] 16	1.25	6.7	3	10	1個
2	[17～16] 16	1.25	6.7	4	10	1個
2	[17～16] 16	1.25	6.7	5	10	1個
2	[17～16] 16	1.25	6.7	6	10	1個
2	[17～16] 16	1.25	6.7	7	10	1個
2	[17～16] 16	1.25	6.7	8	10	1個
2	[17～16] 16	1.25	6.7	9	10	1個
2	[17～16] 16	1.25	6.7	10	10	1個
2	[17～16] 16	1.25	6.7	11	10	1個
2	[17～16] 16	1.25	6.7	12	10	1個
2	[17～16] 16	1.25	6.7	13	10	1個
2	[17～16] 16	1.25	6.7	14	10	1個
2	[17～16] 16	1.25	6.7	15	10	1個
2	[17～16] 16	1.25	6.7	16	10	1個
2	[17～16] 16	1.25	6.7	17	10	1個
2	[17～16] 16	1.25	6.7	18	10	1個
2	[17～16] 16	1.25	6.7	19	10	1個
2	[17～16] 16	1.25	6.7	20	10	1個
2	[17～16] 16	1.25	6.7	21	10	1個
2	[17～16] 16	1.25	6.7	22	10	1個
2	[17～16] 16	1.25	6.7	23	10	1個
2	[17～16] 16	1.25	6.7	24	10	1個
2	[17～16] 16	1.25	6.7	25	10	1個
2	[17～16] 16	1.25	6.7	26	10	1個
2	[17～16] 16	1.25	6.7	27	10	1個
2	[17～16] 16	1.25	6.7	28	10	1個
2	[17～16] 16	1.25	6.7	29	10	1個
2	[17～16] 16	1.25	6.7	30	10	1個
2	[17～16] 16	1.25	6.7	31	10	1個
2	[17～16] 16	1.25	6.7	32	10	1個
2	[17～16] 16	1.25	6.7	33	10	1個
2	[17～16] 16	1.25	6.7	34	10	1個
2	[17～16] 16	1.25	6.7	35	10	1個
2	[17～16] 16	1.25	6.7	36	10	1個
2	[17～16] 16	1.25	6.7	37	10	1個
2	[17～16] 16	1.25	6.7	38	10	1個
2	[17～16] 16	1.25	6.7	39	10	1個
2	[17～16] 16	1.25	6.7	40	10	1個
2	[17～16] 16	1.25	6.7	41	10	1個
2	[17～16] 16	1.25	6.7	42	10	1個
2	[17～16] 16	1.25	6.7	43	10	1個
2	[17～16] 16	1.25	6.7	44	10	1個
2	[17～16] 16	1.25	6.7	45	10	1個
2	[17～16] 16	1.25	6.7	46	10	1個
2	[17～16] 16	1.25	6.7	47	10	1個
2	[17～16] 16	1.25	6.7	48	10	1個
2	[17～16] 16	1.25	6.7	49	10	1個
2	[17～16] 16	1.25	6.7	50	10	1個
2	[17～16] 16	1.25	6.7	51	10	1個
2	[17～16] 16	1.25	6.7	52	10	1個
2	[17～16] 16	1.25	6.7	53	10	1個
2	[17～16] 16	1.25	6.7	54	10	1個
2	[17～16] 16	1.25	6.7	55	10	1個
2	[17～16] 16	1.25	6.7	56	10	1個
2	[17～16] 16	1.25	6.7	57	10	1個
2	[17～16] 16	1.25	6.7	58	10	1個
2	[17～16] 16	1.25	6.7	59	10	1個
2	[17～16] 16	1.25	6.7	60	10	1個

通常単価(税別) (税込単価)	通常出荷日

4,111円 ( 4,522円 )	1日目
6,958円 ( 7,654円 )	1日目
9,252円 ( 10,177円 )	1日目
11,077円 ( 12,185円 )	1日目
12,801円 ( 14,081円 )	1日目
14,284円 ( 15,712円 )	1日目
15,571円 ( 17,128円 )	1日目
16,701円 ( 18,371円 )	1日目
17,699円 ( 19,469円 )	1日目
16,978円 ( 18,676円 )	1日目
20,447円 ( 22,492円 )	1日目
22,306円 ( 24,537円 )	1日目
24,166円 ( 26,583円 )	1日目
26,024円 ( 28,626円 )	1日目
27,883円 ( 30,671円 )	1日目
29,742円 ( 32,716円 )	1日目
31,601円 ( 34,761円 )	1日目
33,460円 ( 36,806円 )	1日目
35,318円 ( 38,850円 )	1日目
37,177円 ( 40,895円 )	1日目
39,037円 ( 42,941円 )	1日目
40,896円 ( 44,986円 )	1日目
42,754円 ( 47,029円 )	1日目
44,613円 ( 49,074円 )	1日目
46,472円 ( 51,119円 )	1日目
48,331円 ( 53,164円 )	1日目
50,190円 ( 55,209円 )	1日目
52,048円 ( 57,253円 )	1日目
53,908円 ( 59,299円 )	1日目
55,767円 ( 61,344円 )	1日目
57,626円 ( 63,389円 )	1日目
59,484円 ( 65,432円 )	1日目
61,343円 ( 67,477円 )	1日目
63,202円 ( 69,522円 )	1日目
65,061円 ( 71,567円 )	1日目
66,920円 ( 73,612円 )	1日目
68,779円 ( 75,657円 )	1日目
70,638円 ( 77,702円 )	1日目
72,497円 ( 79,747円 )	1日目
74,356円 ( 81,792円 )	1日目
76,215円 ( 83,837円 )	1日目
78,073円 ( 85,880円 )	1日目
79,932円 ( 87,925円 )	1日目
81,791円 ( 89,970円 )	1日目
83,651円 ( 92,016円 )	1日目
85,509円 ( 94,060円 )	1日目
87,368円 ( 96,105円 )	1日目
89,227円 ( 98,150円 )	1日目
91,086円 ( 100,195円 )	1日目
79,314円 ( 87,245円 )	1日目
80,901円 ( 88,991円 )	1日目
82,487円 ( 90,736円 )	1日目
84,074円 ( 92,481円 )	1日目
85,660円 ( 94,226円 )	1日目
87,246円 ( 95,971円 )	1日目
88,832円 ( 97,715円 )	1日目
90,419円 ( 99,461円 )	1日目
92,005円 ( 101,206円 )	1日目
93,591円 ( 102,950円 )	1日目
95,177円 ( 104,695円 )	1日目

...

基本情報

基本情報

ロボット、産業機械の可動部用。
【特長】
・耐屈曲性・耐ねじれ性・柔軟性に優れています
・耐油性に優れています
・UL規格認定品です
【用途】
・工作機、ロボットの給電用

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
30V細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
300V細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

耐屈曲ケーブル（給電用） 2570（FA）のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品耐屈曲ケーブル（給電用） 2570（FA）	耐屈曲ケーブル（給電用） 2570-SX（FA）シールド付	耐屈曲ケーブル（信号用） 2464（FA）	耐屈曲ケーブル（信号用） 2464-SX（FA）シールド付	ケーブルキャリア用可動ケーブル動力（CF34.UL,D）	ケーブルキャリア用可動シールド付ケーブル制御/動力（CF10.UL）
メーカー	プロテリアル（旧日立金属）	プロテリアル（旧日立金属）	プロテリアル（旧日立金属）	プロテリアル（旧日立金属）	イグス	イグス
通常価格	3,039円-	4,308円 -	1,417円 -	2,894円 -	1,893円 -	3,388円 -
通常出荷日	在庫品1日目〜	1日目	在庫品1日目〜	1日目	3日目	3日目
シールド	無	有	無	有	無	錫メッキ銅製編組
定格電圧	600V	600V	300V	300V	1000V（UL/CSA）、600/1000V（CE）	1000V（UL/CSA）、300/500V（CE）
特性	耐油性 / 耐捻れ	耐油性 / 耐捻れ	耐油性 / 耐捻れ	耐油性 / 耐捻れ	耐油性 / 耐磨耗性	耐油性 / 耐磨耗性
シース(外被)色	黒	黒	黒	黒	黒	グレー
安全規格	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED	UL RECOGNIZED / CSA(c-UL) / CE	UL RECOGNIZED / CSA(c-UL) / CE
