耐屈曲ケーブル（信号用） 2464-SX（FA）シールド付
- 通常単価(税別)
- 2,894円～315,036円
- 税込単価
- 3,183円～346,540円
工作機、ロボット向けの信号用のシールドケーブル。【特長】・耐油性・耐屈曲性・耐ねじれ性・柔軟性に優れて...
詳細を確認- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）とNA3FVRSB 高屈曲 UL規格 シールド付とNA3HRSB 小径高屈曲 UL規格 シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。 - 【取扱い終了品】
一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。推奨代替品はこちらです。
本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］
・UL2464-SX(FA) 25AWGX1P
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
< 主な仕様 >
| シース色 ： ラック 取得規格 ： ULAWM2464 定格電圧 ： 300V 使用温度範囲 ： -10～80℃ 難燃性 ： VW-１ 曲げ半径 ： 仕上り外径 × ６（固定部・可動部） ※推奨値であり保証値ではございません |
< 製品特徴 >
| 工作機、ロボット向けの信号用のシールドケーブル。 耐油性・耐ねじれ性・柔軟性に優れています 銅箔シールド採用により、シールド部の屈曲性能に優れおります。 Lケーブルキャリア配線に使用可能 L捻りの加わる多関節部等の配線使用可能。 |
本シリーズにおける代替推奨品ご案内
ー 受注停止でお困りの方へ － | |
 | < 製品特徴 > |

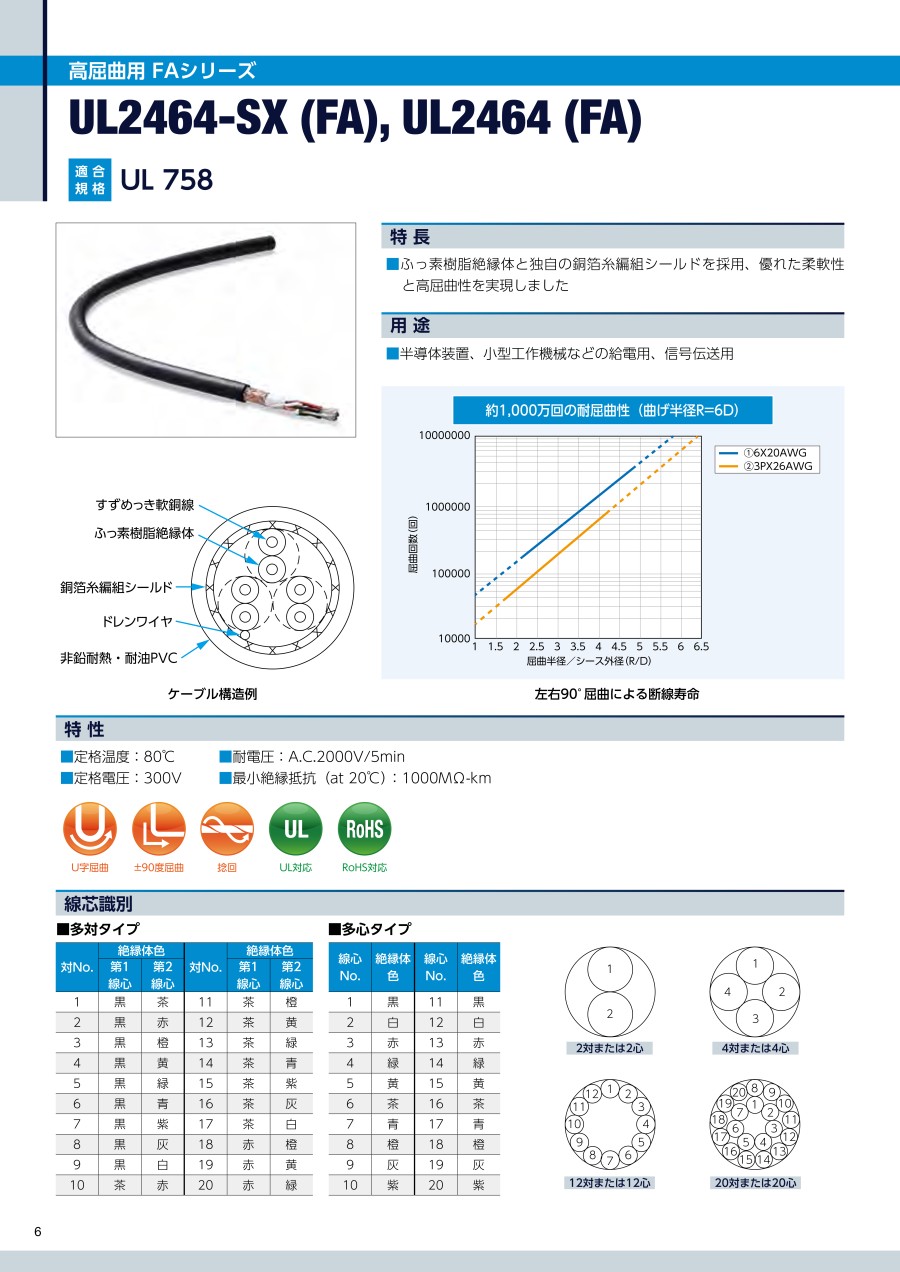

耐屈曲ケーブル（信号用） UL2464-SX（FA）シリーズの仕様
耐屈曲ケーブル（信号用） UL2464-SX（FA）シリーズの外観
線芯識別
■多対タイプ
| 対No. | 絶縁体色 | 対No. | 絶縁体色 | ||
| 第1 線心 | 第2 線心 | 第1 線心 | 第2 線心 | ||
| 1 | 黒 | 茶 | 11 | 茶 | 橙 |
| 2 | 黒 | 赤 | 12 | 茶 | 黄 |
| 3 | 黒 | 橙 | 13 | 茶 | 緑 |
| 4 | 黒 | 黄 | 14 | 茶 | 青 |
| 5 | 黒 | 緑 | 15 | 茶 | 紫 |
| 6 | 黒 | 青 | 16 | 茶 | 灰 |
| 7 | 黒 | 紫 | 17 | 茶 | 白 |
| 8 | 黒 | 灰 | 18 | 赤 | 橙 |
| 9 | 黒 | 白 | 19 | 赤 | 黄 |
| 10 | 茶 | 赤 | 20 | 赤 | 緑 |
■多心タイプ
| 線心 No. | 絶縁体 色 | 線心 No. | 絶縁体 色 | |
| 1 | 黒 | 11 | 黒 | |
| 2 | 白 | 12 | 白 | |
| 3 | 赤 | 13 | 赤 | |
| 4 | 緑 | 14 | 緑 | |
| 5 | 黄 | 15 | 黄 | |
| 6 | 茶 | 16 | 茶 | |
| 7 | 青 | 17 | 青 | |
| 8 | 橙 | 18 | 橙 | |
| 9 | 灰 | 19 | 灰 | |
| 10 | 紫 | 20 | 紫 |
2対または2心
12対または12心
4対または4心
20対または20心
ケーブル構造例
耐屈曲ケーブル（信号用） UL2464-SX（FA）シリーズのサイズ表
| 導体 | 絶縁体 | 最大導体抵抗 （Ω/km） | 耐電圧 | |||
|---|---|---|---|---|---|---|
| AWGサイズ | 構成 （No./mm） | 外径 （mm） | 標準厚さ （mm） | 外径 （mm） | ||
| 25（0.2mm2） | 40/0.08 | 0.58 | 0.2 | 0.98 | 105 | A.C.2,000V/5min. |
| 23（0.3mm2） | 60/0.08 | 0.72 | 1.12 | 69.5 | ||
耐屈曲ケーブル（信号用） UL2464-SX（FA）シリーズの仕上がり外径
| 対数 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AWGサイズ | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 18 | 20 |
| 25 | 6.3 | 6.6 | 7.1 | 7.6 | 8.0 | 8.6 | 9.1 | 10.2 | 11.3 | 11.2 | 11.8 | 12.4 |
| 23 | 6.9 | 7.2 | 7.7 | 8.3 | 8.8 | 9.4 | 10.1 | 11.3 | 13.0 | 12.8 | 13.4 | 14.1 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,284円 ( 4,712円 ) | 1日目 |
7,251円 ( 7,976円 ) | 1日目 |
9,640円 ( 10,604円 ) | 1日目 |
11,542円 ( 12,696円 ) | 1日目 |
13,339円 ( 14,673円 ) | 1日目 |
14,883円 ( 16,371円 ) | 1日目 |
16,226円 ( 17,849円 ) | 1日目 |
17,402円 ( 19,142円 ) | 1日目 |
18,443円 ( 20,287円 ) | 1日目 |
17,978円 ( 19,776円 ) | 1日目 |
21,307円 ( 23,438円 ) | 1日目 |
23,243円 ( 25,567円 ) | 1日目 |
25,180円 ( 27,698円 ) | 1日目 |
27,118円 ( 29,830円 ) | 1日目 |
29,054円 ( 31,959円 ) | 1日目 |
30,991円 ( 34,090円 ) | 1日目 |
32,929円 ( 36,222円 ) | 1日目 |
34,865円 ( 38,352円 ) | 1日目 |
36,802円 ( 40,482円 ) | 1日目 |
38,740円 ( 42,614円 ) | 1日目 |
40,676円 ( 44,744円 ) | 1日目 |
42,613円 ( 46,874円 ) | 1日目 |
44,550円 ( 49,005円 ) | 1日目 |
46,487円 ( 51,136円 ) | 1日目 |
48,424円 ( 53,266円 ) | 1日目 |
50,361円 ( 55,397円 ) | 1日目 |
52,298円 ( 57,528円 ) | 1日目 |
54,235円 ( 59,659円 ) | 1日目 |
56,172円 ( 61,789円 ) | 1日目 |
58,110円 ( 63,921円 ) | 1日目 |
60,046円 ( 66,051円 ) | 1日目 |
61,983円 ( 68,181円 ) | 1日目 |
63,920円 ( 70,312円 ) | 1日目 |
65,857円 ( 72,443円 ) | 1日目 |
67,794円 ( 74,573円 ) | 1日目 |
69,731円 ( 76,704円 ) | 1日目 |
71,668円 ( 78,835円 ) | 1日目 |
73,605円 ( 80,966円 ) | 1日目 |
75,542円 ( 83,096円 ) | 1日目 |
77,479円 ( 85,227円 ) | 1日目 |
79,416円 ( 87,358円 ) | 1日目 |
81,353円 ( 89,488円 ) | 1日目 |
83,289円 ( 91,618円 ) | 1日目 |
85,227円 ( 93,750円 ) | 1日目 |
87,164円 ( 95,880円 ) | 1日目 |
89,100円 ( 98,010円 ) | 1日目 |
91,038円 ( 100,142円 ) | 1日目 |
92,975円 ( 102,273円 ) | 1日目 |
94,912円 ( 104,403円 ) | 1日目 |
80,753円 ( 88,828円 ) | 1日目 |
82,368円 ( 90,605円 ) | 1日目 |
83,983円 ( 92,381円 ) | 1日目 |
85,598円 ( 94,158円 ) | 1日目 |
87,213円 ( 95,934円 ) | 1日目 |
88,829円 ( 97,712円 ) | 1日目 |
90,443円 ( 99,487円 ) | 1日目 |
92,058円 ( 101,264円 ) | 1日目 |
93,674円 ( 103,041円 ) | 1日目 |
95,288円 ( 104,817円 ) | 1日目 |
96,904円 ( 106,594円 ) | 1日目 |
詳細情報
基本情報
工作機、ロボット向けの信号用のシールドケーブル。
【特長】
・耐油性・耐屈曲性・耐ねじれ性・柔軟性に優れています
・UL規格認定品です
【用途】
・電子機器の内部配線、架間配線で主として移動部、屈曲部に使用可能
ご注意
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）とNA3FVRSB 高屈曲 UL規格 シールド付とNA3HRSB 小径高屈曲 UL規格 シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。 - 【取扱い終了品】
一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。推奨代替品はこちらです。
本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］
・UL2464-SX(FA) 25AWGX1P
