工業自動化 VCT 360SBシリーズ（PSE対応・シールド付タイプ）
- 通常単価(税別)
- 7,338円～406,904円
- 税込単価
- 8,072円～447,594円
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・耐ノイズ性。・耐油性。・耐震性。【用途】・油環境下での配線。・耐ノイズ性要求箇所への配線。
- 【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。
未確定：候補が1,200型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

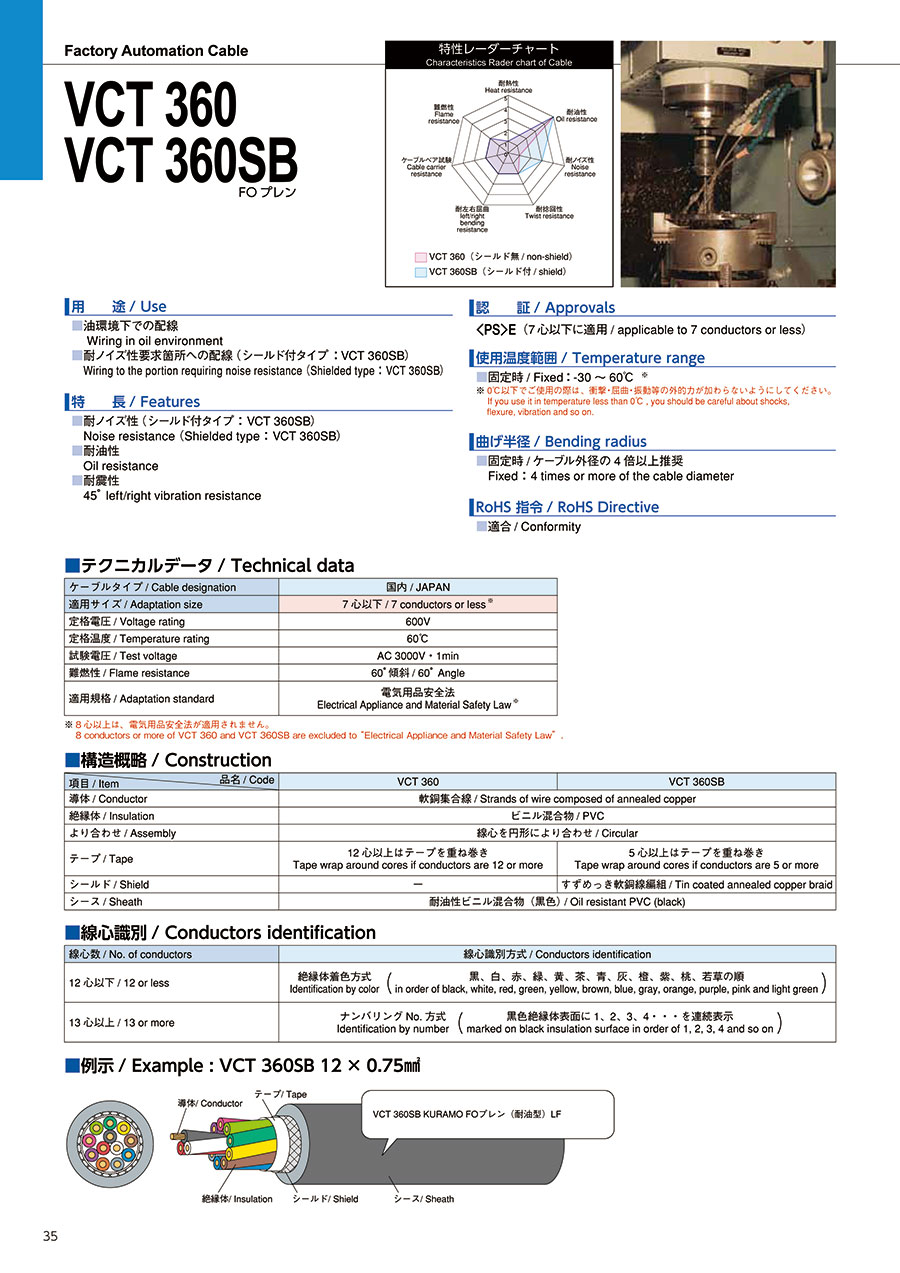

商品情報
商品特長詳細
構造概略
| 項目 | 構成 |
|---|---|
| 導体 | 軟銅集合線 |
| 絶縁体 | ビニル混合物／PVC |
| より合わせ | 線心を円形により合わせ |
| テープ | 5心以上はテープを重ね巻き |
| シールド | すずめっき軟銅線編組 |
| シース | 耐油性ビニル混合物（黒色） |
認証
〈PS〉E（7心以下に適用）
技術情報・設計アイデア
テクニカルデータ
| ケーブルタイプ | 国内 |
|---|---|
| 適用サイズ | 7心以下※ |
| 定格電圧 | 600V |
| 定格温度 | 60℃ |
| 試験電圧 | AC 3,000V・1min |
| 難燃性 | 60°傾斜 |
| 適用規格 | 電気用品安全法 |
※8心以上は、電気用品安全法が適用されません。
規格表
構造表
| 型番 | 断面積 （mm2） | 芯数 | 全長 | AWGサイズ目安 ※1 | 撚合構造 （図参照） | 線芯本数 | 仕上外径 （mm） | 概算質量 kg/km | 電気的特性 | 導体 | 絶縁 | 線芯外径 約（mm） | シース | 規格 | |||||||
| 許容電流A （30℃）※2 | 導体抵抗 Ω/km（20℃） | 絶縁特性 MΩkm（20℃） | 耐電圧 V/分 | 構成 本/mm | 外径約 （mm） | メッキ ※3 | 厚さ （mm） | 材質 ※3 | 厚さ （mm） | 材質 ※3 | |||||||||||
| VCT360SB | 0.75 | 2 | 1～100 （指定1m 単位） | 18 | 芯/層 撚り | 2 | 9.5 | 130 | 12 | 25.8以下 | 50以上 | 3000 | 30/0.18 | 1.1 | なし | 0.8 | PVC | 2.7 | 1.7 | PVC | 電安法対応 |
| 3 | 3 | 10.0 | 145 | 10 | |||||||||||||||||
| 4 | 4 | 11.0 | 170 | 9 | 1.8 | ||||||||||||||||
| 6 | 6 | 12.5 | 225 | 7 | 25.1以下 | 1.9 | |||||||||||||||
| 8 | 8 | 14.5 | 290 | 6 | 2.0 | - | |||||||||||||||
| 1.25 | 2 | 16 | 2 | 10.5 | 150 | 16 | 15.6以下 | 50/0.18 | 1.5 | 3.1 | 1.8 | 電安法対応 | |||||||||
| 3 | 3 | 11.0 | 175 | 14 | |||||||||||||||||
| 4 | 4 | 12.0 | 200 | 13 | |||||||||||||||||
| 6 | 6 | 14.0 | 255 | 10 | 15.1以下 | 2.0 | |||||||||||||||
| 2 | 2 | 14 | 2 | 11.0 | 180 | 22 | 10.1以下 | 37/0.26 | 1.8 | 3.4 | 1.8 | 電安法対応 | |||||||||
| 3 | 3 | 11.5 | 210 | 19 | |||||||||||||||||
| 4 | 4 | 13.0 | 250 | 17 | 1.9 | ||||||||||||||||
| 6 | 6 | 15.0 | 320 | 13 | 9.79以下 | 2.0 | |||||||||||||||
製品特性
VCT 360（シールド無）
VCT 360SB（シールド付）使用温度範囲
固定時：-30℃～+60℃ ※※ 0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。
曲げ半径
固定時／ケーブル外径の4倍以上推奨許容電流について
- 許容電流値は、周囲温度 30℃、空中一条敷設時の計算値を示し、保証値ではありません。
- 周囲温度 30℃以上の場合には、下表の電流減少係数を許容電流値に乗じて下さい。
- 許容電流の値は、JCS0168 により算出した値であって、保証値ではありません。
JCS0168・・・日本電線工業会規格"33kV 以下電力ケーブルの許容電流計算"
電流減少係数
| 周囲温度（℃） | 30 | 35 | 40 | 45 | 50 | 55 |
|---|---|---|---|---|---|---|
| 電流減少係数 | 1.00 | 0.91 | 0.82 | 0.71 | 0.58 | 0.41 |
線心識別
| 線心数 | 線心識別方式 | |
|---|---|---|
| 12 心以下 | 絶縁体着色方式 | 黒、白、赤、緑、黄、茶、青、灰、橙、紫、桃、若草の順 |
| 13 心以上 | ナンバリング No. 方式 | 黒色絶縁体表面に 1、2、3、4・・・を連続表示 |
配列図
構造
例示：VCT 360SB 12×0.75mm2
使用方法・使用事例
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,338円 ( 8,072円 ) | 3日目 |
7,338円 ( 8,072円 ) | 3日目 |
7,338円 ( 8,072円 ) | 3日目 |
7,338円 ( 8,072円 ) | 3日目 |
7,338円 ( 8,072円 ) | 3日目 |
8,806円 ( 9,687円 ) | 3日目 |
10,274円 ( 11,301円 ) | 3日目 |
11,740円 ( 12,914円 ) | 3日目 |
13,208円 ( 14,529円 ) | 3日目 |
14,675円 ( 16,143円 ) | 3日目 |
15,909円 ( 17,500円 ) | 3日目 |
17,356円 ( 19,092円 ) | 3日目 |
18,801円 ( 20,681円 ) | 3日目 |
20,248円 ( 22,273円 ) | 3日目 |
21,695円 ( 23,865円 ) | 3日目 |
23,141円 ( 25,455円 ) | 3日目 |
24,588円 ( 27,047円 ) | 3日目 |
26,033円 ( 28,636円 ) | 3日目 |
27,480円 ( 30,228円 ) | 3日目 |
28,926円 ( 31,819円 ) | 3日目 |
30,373円 ( 33,410円 ) | 3日目 |
31,818円 ( 35,000円 ) | 3日目 |
33,265円 ( 36,592円 ) | 3日目 |
34,712円 ( 38,183円 ) | 3日目 |
36,158円 ( 39,774円 ) | 3日目 |
37,605円 ( 41,366円 ) | 3日目 |
39,050円 ( 42,955円 ) | 3日目 |
40,497円 ( 44,547円 ) | 3日目 |
41,943円 ( 46,137円 ) | 3日目 |
43,390円 ( 47,729円 ) | 3日目 |
44,837円 ( 49,321円 ) | 3日目 |
46,282円 ( 50,910円 ) | 3日目 |
47,729円 ( 52,502円 ) | 3日目 |
49,175円 ( 54,093円 ) | 3日目 |
50,622円 ( 55,684円 ) | 3日目 |
52,067円 ( 57,274円 ) | 3日目 |
53,514円 ( 58,865円 ) | 3日目 |
54,961円 ( 60,457円 ) | 3日目 |
56,407円 ( 62,048円 ) | 3日目 |
57,854円 ( 63,639円 ) | 3日目 |
59,299円 ( 65,229円 ) | 3日目 |
60,746円 ( 66,821円 ) | 3日目 |
62,192円 ( 68,411円 ) | 3日目 |
63,639円 ( 70,003円 ) | 3日目 |
65,085円 ( 71,594円 ) | 3日目 |
66,531円 ( 73,184円 ) | 3日目 |
67,978円 ( 74,776円 ) | 3日目 |
69,424円 ( 76,366円 ) | 3日目 |
70,871円 ( 77,958円 ) | 3日目 |
65,796円 ( 72,376円 ) | 3日目 |
67,112円 ( 73,823円 ) | 3日目 |
68,429円 ( 75,272円 ) | 3日目 |
69,745円 ( 76,720円 ) | 3日目 |
71,061円 ( 78,167円 ) | 3日目 |
72,376円 ( 79,614円 ) | 3日目 |
73,692円 ( 81,061円 ) | 3日目 |
75,008円 ( 82,509円 ) | 3日目 |
76,324円 ( 83,956円 ) | 3日目 |
77,641円 ( 85,405円 ) | 3日目 |
78,956円 ( 86,852円 ) | 3日目 |
詳細情報
基本情報
【特長】
・耐ノイズ性。
・耐油性。
・耐震性。
【用途】
・油環境下での配線。
・耐ノイズ性要求箇所への配線。
ご注意
- 【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。
