SUNLIGHT 3DX/3SX LF 電子機器配線用ケーブル
- 通常単価(税別)
- 1,120円～421,207円
- 税込単価
- 1,232円～463,328円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
優れた耐環境性能を有した多目的ケーブル。【特長】・耐油性/耐熱性/難燃性/柔軟性/耐薬品性/耐水性/耐...
詳細を確認- 2026年4月1日より型番を変更します。変更理由はメーカー表記変更に伴い、販売型番を変更します。
変更前：サンライト 変更後：SUNLIGHT - 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は＜NA3UC UL対応＞となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。 - 【仕様変更のお知らせ】
本ページの商品は製品名、構造、導体構成、表面印字、表面印字色が変更となります。2024年1月製造分から変更となり、出荷開始時期は順次ランニングチェンジとなります。詳細は以下よりご確認ください。
仕様変更内容はこちら - 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が1,338型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
SUNLIGHT 3DX 電子機器配線用ケーブルの仕様
| 線心数 | 導体 | ビニル絶縁体 | 耐油耐熱難燃柔軟性ビニルシース | 概算質量 （kg/km） | 電気特性 | 許容電流 （A） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ （mm2） | 構成 （本/mm） | 外径 （mm） | 厚さ （mm） | 外径 （mm） | 厚さ （mm） | 外径 約（mm） | 導体抵抗 （Ω/km20℃） | 絶縁抵抗 （MΩkm20℃） | 耐電圧 （V/1min.） | |||
| 2C | 0.5 | 20/0.18 | 0.9 | 0.5 | 1.9 | 1.0 | 5.8 | 44 | 37.8以下 | 5以上 | 2000 | 5.0 |
| 3C | 1.0 | 6.1 | 50 | 5.0 | ||||||||
| 4C | 1.0 | 6.6 | 60 | 5.0 | ||||||||
| 5C | 1.0 | 7.1 | 70 | 5.0 | ||||||||
| 6C | 1.0 | 7.7 | 85 | 5.0 | ||||||||
| 7C | 1.0 | 7.7 | 90 | 5.0 | ||||||||
| 8C | 1.0 | 8.5 | 100 | 5.0 | ||||||||
| 10C | 1.0 | 9.8 | 120 | 5.0 | ||||||||
| 12C | 1.0 | 10.1 | 135 | 4.9 | ||||||||
| 16C | 1.0 | 11.1 | 170 | 4.4 | ||||||||
| 20C | 1.0 | 12.0 | 210 | 4.1 | ||||||||
| 24C | 1.1 | 13.8 | 260 | 4.0 | ||||||||
| 30C | 1.1 | 14.6 | 310 | 3.6 | ||||||||
| 2C | 0.75 | 30/0.18 | 1.1 | 0.6 | 2.3 | 1.0 | 6.6 | 60 | 25.1以下 | 5以上 | 2000 | 7.0 |
| 3C | 1.0 | 7.0 | 70 | 7.0 | ||||||||
| 4C | 1.0 | 7.6 | 85 | 7.0 | ||||||||
| 5C | 1.0 | 8.2 | 100 | 7.0 | ||||||||
| 6C | 1.0 | 8.9 | 115 | 7.0 | ||||||||
| 7C | 1.0 | 8.9 | 125 | 7.0 | ||||||||
| 8C | 1.0 | 9.8 | 135 | 7.0 | ||||||||
| 10C | 1.0 | 11.4 | 165 | 6.9 | ||||||||
| 12C | 1.0 | 11.8 | 190 | 6.4 | ||||||||
| 16C | 1.0 | 13.0 | 240 | 5.8 | ||||||||
| 20C | 1.1 | 14.3 | 305 | 5.4 | ||||||||
| 24C | 1.2 | 16.4 | 370 | 5.2 | ||||||||
| 30C | 1.2 | 17.4 | 440 | 4.8 | ||||||||
| 2C | 1.25 | 50/0.18 | 1.5 | 0.6 | 2.7 | 1.0 | 7.4 | 75 | 15.1以下 | 5以上 | 2000 | 12 |
| 3C | 1.0 | 7.8 | 95 | 12 | ||||||||
| 4C | 1.0 | 8.5 | 115 | 12 | ||||||||
| 5C | 1.0 | 9.3 | 135 | 11 | ||||||||
| 6C | 1.0 | 10.1 | 160 | 11 | ||||||||
| 7C | 1.0 | 10.1 | 175 | 10 | ||||||||
| 8C | 1.0 | 11.1 | 185 | 9.8 | ||||||||
| 10C | 1.0 | 13.0 | 235 | 9.4 | ||||||||
| 12C | 1.1 | 13.6 | 275 | 8.7 | ||||||||
| 16C | 1.1 | 15.1 | 350 | 7.9 | ||||||||
| 20C | 1.2 | 16.6 | 440 | 7.3 | ||||||||
| 2C | 2.0 | 37/0.26 | 1.8 | 0.6 | 3.0 | 1.0 | 8.0 | 95 | 9.79以下 | 5以上 | 2000 | 17 |
| 3C | 1.0 | 8.5 | 120 | 17 | ||||||||
| 4C | 1.0 | 9.2 | 150 | 15 | ||||||||
| 5C | 1.0 | 10.1 | 180 | 14 | ||||||||
| 6C | 1.0 | 11.0 | 210 | 14 | ||||||||
| 7C | 1.0 | 11.0 | 230 | 13 | ||||||||
| 8C | 1.0 | 12.1 | 250 | 12 | ||||||||
| 10C | 1.1 | 14.4 | 320 | 12 | ||||||||
| 12C | 1.1 | 14.9 | 370 | 11 | ||||||||
| 16C | 1.2 | 16.7 | 485 | 10 | ||||||||
| 20C | 1.2 | 18.1 | 590 | 9.4 | ||||||||
- 備考：許容屈曲半径 仕上外径の6倍以上とする。但し、リール巻取式、カーテン式仕様などの一定の場所で繰り返し曲げられるものは適用できません。
SUNLIGHT 3SX 電子機器配線用ケーブルの仕様
| 線心数 | 導体 | ビニル絶縁体 | 耐油耐熱難燃柔軟性ビニルシース | 概算質量 （kg/km） | 電気特性 | 許容電流 （A） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ （mm2） | 構成 （本/mm） | 外径 （mm） | 厚さ （mm） | 外径 （mm） | 厚さ （mm） | 外径 約（mm） | 導体抵抗 （Ω/km20℃） | 絶縁抵抗 （MΩkm20℃） | 耐電圧 （V/1min.） | |||
| 3C | 0.75 | 30/0.18 | 1.1 | 0.6 | 2.3 | 1.0 | 7.7 | 85 | 25.1以下 | 5以上 | 1500 | 7.0 |
- 備考：許容屈曲半径 仕上外径の6倍以上とする。但し、リール巻取式、カーテン式仕様などの一定の場所で繰り返し曲げられるものは適用できません。
構造

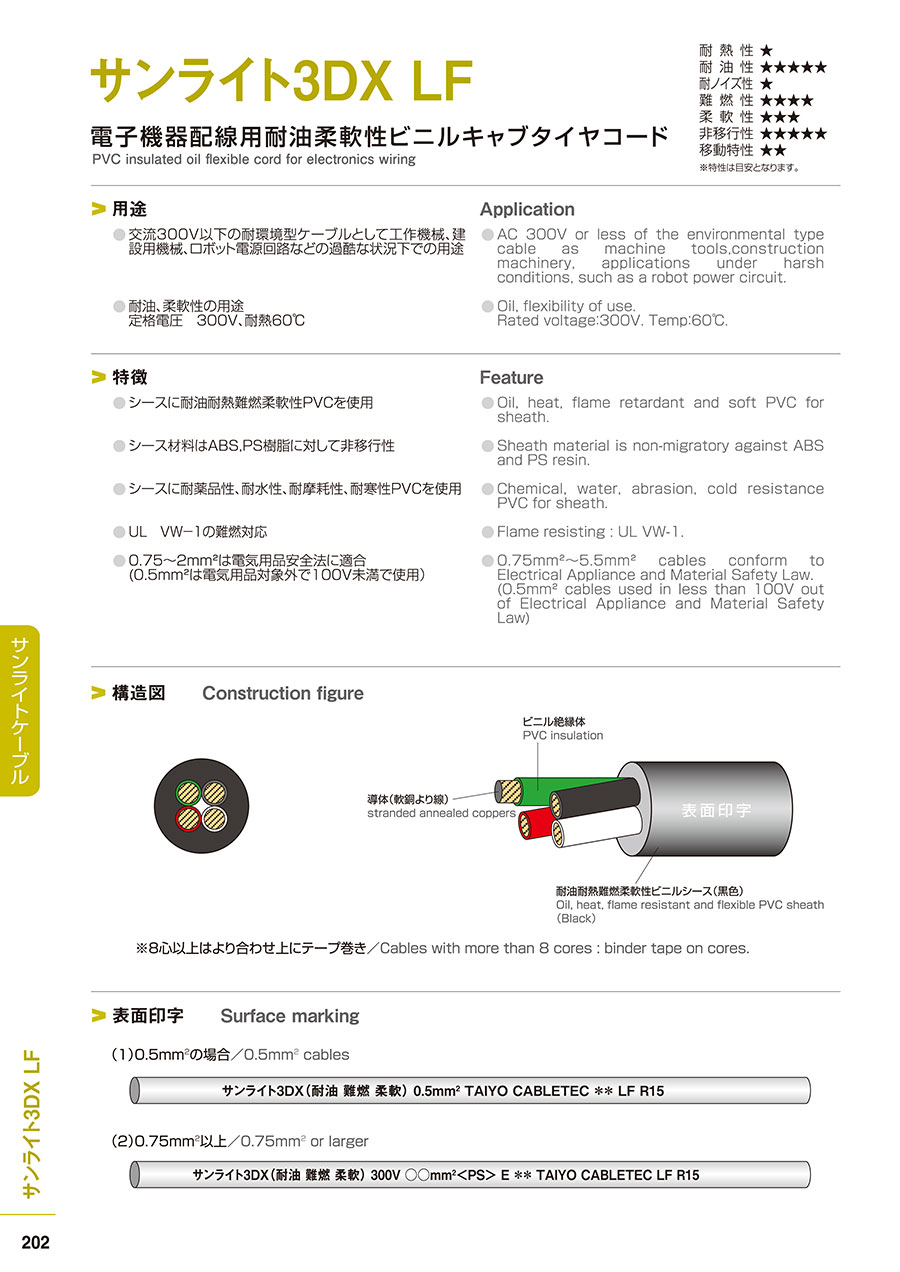

SUNLIGHT 3DX 電子機器配線用ケーブル 構造図
- ※ 8心以上はより合わせ上にテープ巻き
構造
SUNLIGHT 3SX 電子機器配線用ケーブル 構造図
開発秘話
VCTFに耐油・難燃・柔軟の付加価値をつけたケーブルとして開発されたSUNLIGHT 3DX/3SX。工作機械などの電源用ケーブルとして長年お客様から愛用されております。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,166円 ( 1,283円 ) | 在庫品1日目当日出荷可能 |
1,166円 ( 1,283円 ) | 在庫品1日目当日出荷可能 |
1,166円 ( 1,283円 ) | 在庫品1日目当日出荷可能 |
1,166円 ( 1,283円 ) | 在庫品1日目当日出荷可能 |
1,166円 ( 1,283円 ) | 在庫品1日目当日出荷可能 |
1,200円 ( 1,320円 ) | 在庫品1日目当日出荷可能 |
1,225円 ( 1,348円 ) | 在庫品1日目当日出荷可能 |
1,120円 ( 1,232円 ) | 在庫品1日目当日出荷可能 |
1,260円 ( 1,386円 ) | 在庫品1日目当日出荷可能 |
1,400円 ( 1,540円 ) | 在庫品1日目当日出荷可能 |
1,540円 ( 1,694円 ) | 在庫品1日目当日出荷可能 |
1,680円 ( 1,848円 ) | 在庫品1日目当日出荷可能 |
1,820円 ( 2,002円 ) | 在庫品1日目当日出荷可能 |
1,960円 ( 2,156円 ) | 在庫品1日目当日出荷可能 |
2,100円 ( 2,310円 ) | 在庫品1日目当日出荷可能 |
2,240円 ( 2,464円 ) | 在庫品1日目当日出荷可能 |
2,380円 ( 2,618円 ) | 在庫品1日目当日出荷可能 |
2,520円 ( 2,772円 ) | 在庫品1日目当日出荷可能 |
2,660円 ( 2,926円 ) | 在庫品1日目当日出荷可能 |
2,800円 ( 3,080円 ) | 在庫品1日目当日出荷可能 |
2,940円 ( 3,234円 ) | 在庫品1日目当日出荷可能 |
3,080円 ( 3,388円 ) | 在庫品1日目当日出荷可能 |
3,220円 ( 3,542円 ) | 在庫品1日目当日出荷可能 |
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
3,500円 ( 3,850円 ) | 在庫品1日目当日出荷可能 |
3,640円 ( 4,004円 ) | 在庫品1日目当日出荷可能 |
3,780円 ( 4,158円 ) | 在庫品1日目当日出荷可能 |
3,920円 ( 4,312円 ) | 在庫品1日目当日出荷可能 |
4,060円 ( 4,466円 ) | 在庫品1日目当日出荷可能 |
4,200円 ( 4,620円 ) | 在庫品1日目当日出荷可能 |
4,340円 ( 4,774円 ) | 在庫品1日目当日出荷可能 |
4,480円 ( 4,928円 ) | 在庫品1日目当日出荷可能 |
4,620円 ( 5,082円 ) | 在庫品1日目当日出荷可能 |
4,760円 ( 5,236円 ) | 在庫品1日目当日出荷可能 |
4,900円 ( 5,390円 ) | 在庫品1日目当日出荷可能 |
5,040円 ( 5,544円 ) | 在庫品1日目当日出荷可能 |
5,180円 ( 5,698円 ) | 在庫品1日目当日出荷可能 |
5,320円 ( 5,852円 ) | 在庫品1日目当日出荷可能 |
5,460円 ( 6,006円 ) | 在庫品1日目当日出荷可能 |
5,600円 ( 6,160円 ) | 在庫品1日目当日出荷可能 |
5,740円 ( 6,314円 ) | 在庫品1日目当日出荷可能 |
5,880円 ( 6,468円 ) | 在庫品1日目当日出荷可能 |
6,020円 ( 6,622円 ) | 在庫品1日目当日出荷可能 |
6,160円 ( 6,776円 ) | 在庫品1日目当日出荷可能 |
6,300円 ( 6,930円 ) | 在庫品1日目当日出荷可能 |
6,440円 ( 7,084円 ) | 在庫品1日目当日出荷可能 |
6,580円 ( 7,238円 ) | 在庫品1日目当日出荷可能 |
6,720円 ( 7,392円 ) | 在庫品1日目当日出荷可能 |
6,860円 ( 7,546円 ) | 在庫品1日目当日出荷可能 |
7,000円 ( 7,700円 ) | 在庫品1日目当日出荷可能 |
7,140円 ( 7,854円 ) | 在庫品1日目当日出荷可能 |
7,280円 ( 8,008円 ) | 在庫品1日目当日出荷可能 |
7,420円 ( 8,162円 ) | 在庫品1日目当日出荷可能 |
7,560円 ( 8,316円 ) | 在庫品1日目当日出荷可能 |
7,700円 ( 8,470円 ) | 在庫品1日目当日出荷可能 |
7,840円 ( 8,624円 ) | 在庫品1日目当日出荷可能 |
7,980円 ( 8,778円 ) | 在庫品1日目当日出荷可能 |
8,120円 ( 8,932円 ) | 在庫品1日目当日出荷可能 |
8,260円 ( 9,086円 ) | 在庫品1日目当日出荷可能 |
8,400円 ( 9,240円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
優れた耐環境性能を有した多目的ケーブル。
【特長】
・耐油性/耐熱性/難燃性/柔軟性/耐薬品性/耐水性/耐摩耗性/耐寒性ビニルシース材を使用
・シース材料はABS、PS樹脂に対して非移行性
・0.75～2mm2は電気用品安全法に適合しています（0.5mm2は電気用品対象外で100V未満にてご使用下さい）
・UL VW-1の難燃対応
【用途】
・交流300V以下の耐環境型ケーブルとして工作機械、建設用機械、ロボット電源回路などの過酷な状況下で使用
ご注意
- 2026年4月1日より型番を変更します。変更理由はメーカー表記変更に伴い、販売型番を変更します。
変更前：サンライト 変更後：SUNLIGHT - 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は＜NA3UC UL対応＞となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。 - 【仕様変更のお知らせ】
本ページの商品は製品名、構造、導体構成、表面印字、表面印字色が変更となります。2024年1月製造分から変更となり、出荷開始時期は順次ランニングチェンジとなります。詳細は以下よりご確認ください。
仕様変更内容はこちら - 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
商品担当おすすめ
SUNLIGHT 3DX/3SX LF 電子機器配線用ケーブルのレビュー
カム式自動盤の機内配線刷新
5
5.02017/04/11
旧型の機械内部、油分でガチガチに硬化した配線を全てこれに変えた。
霧化した切削油雰囲気中で数か月経つが、表面の劣化は皆無...もっと読む
5人が参考にしています。
延長用ケーブルとして使用しています
4
4.02022/08/18
延長用のアース付電源ケーブルとして使用しています。この商品を使い10Mにカットして、片側にプラグ、片側に装置へ接続してい...もっと読む
0人が参考にしています。
油・水環境での機器間配線
4
4.02022/03/31
200Vモーターとセンサー・ソレノイドなど環境が悪いところに使用しました
ビニール外皮より耐久が感じられます
値段は高い...もっと読む
0人が参考にしています。
装置制御盤から外部機器への配線
4
4.02021/05/18
油等がかかる場合があるため耐油性や柔軟性を考慮し選定
線径や芯数など種類か豊富
５芯以上は被覆が青色であり配線仕様に合致...もっと読む
0人が参考にしています。
吊り下げペンダント用コードとして
5
5.02020/05/30
「優れた耐環境性能を有した多目的ケーブル」という特徴から
ある程度の引っ張り強度を期待して使ってみましたが大変良いです。...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qサンライトは防水性がありますか？
A
『IP65』相当の防水性能はございます。ただし、あくまでもシースが被覆されている箇所での防水性能となりますので、ケーブル端末からの粉塵や水の浸入は十分に考えられます。
配線・加工等を施す際には端末からの侵入を考慮し、配線していただきますようお願いいたします。
配線・加工等を施す際には端末からの侵入を考慮し、配線していただきますようお願いいたします。
