ノーヒューズブレーカ 分岐回路用 NCBシリーズ

ノーヒューズブレーカ 分岐回路用 NCBシリーズ
  • 数量スライド割引
通常単価:
928円~
通常出荷日:
在庫品1日目~  当日出荷可能18:00まで受付

分岐回路用(電灯分電盤)スマートサイズ。
【特長】
・電灯盤の分岐ブレーカーとして使用可能。
【用途】
・スマートサイズの分岐ブレーカー。

(i)ご注意

  • 【おすすめ関連商品のご案内】
    1、MILコネクタ付ケーブル 圧接アングルタイプ (ヒロセ電機製コネクタ使用)はこちら

PDF

型番

2 の型番候補があります候補を表示

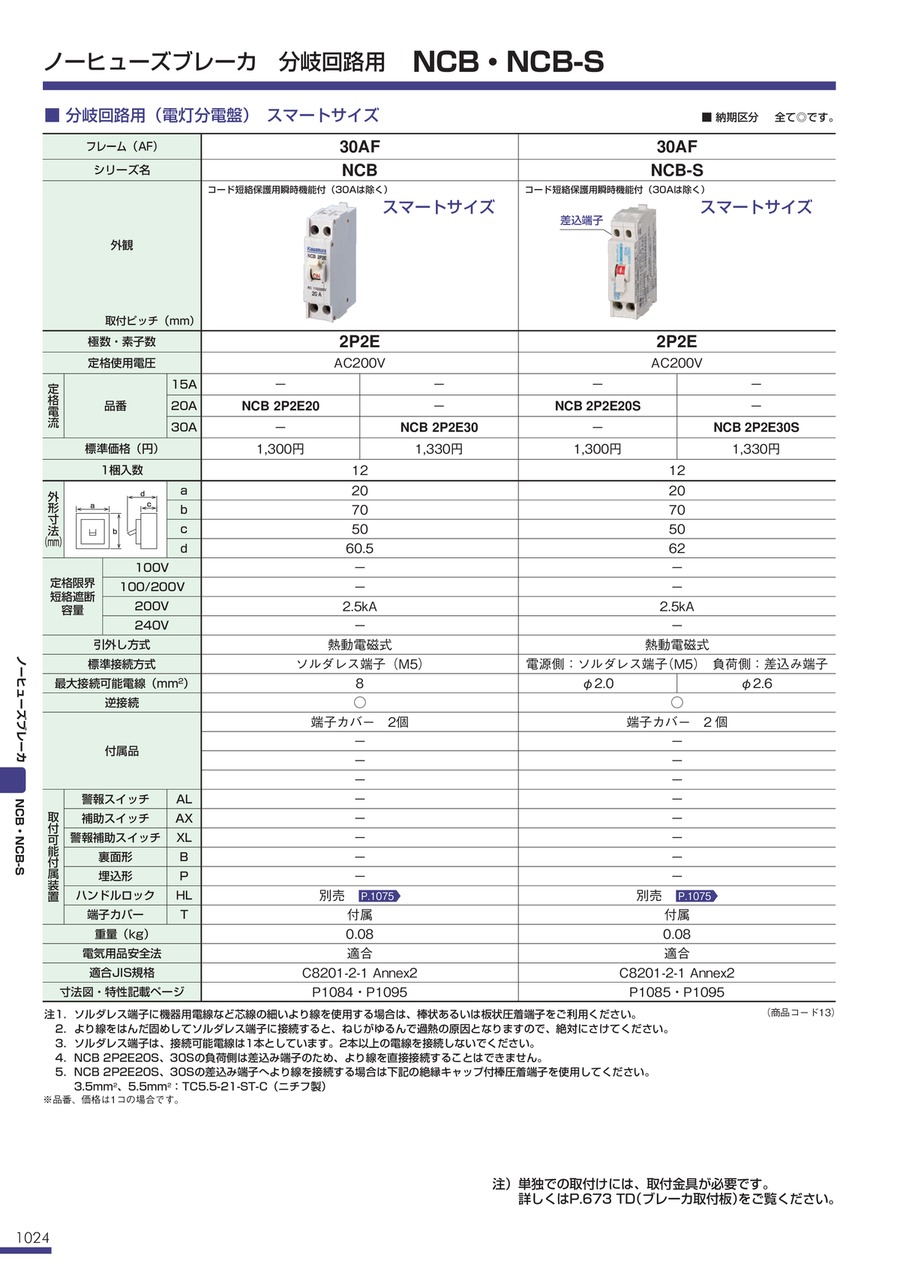

スマートブレーカNCBシリ-ズの詳細

寸法図

寸法図

フレーム(AF)30AF
シリーズ名NCB
極数・素子数2P2E
定格使用電圧AC200V



品番15A
20ANCB 2P2E20
30ANCB 2P2E30




(mm)
a20
b70
c50
d60.5
定格限界短絡遮断容量100V
100/200V
200V2.5kA
240V
引外し方式熱動電磁式
標準接続方式ソルダレス端子(M5)
最大接続可能電線(mm2)8
逆接続
付属品端子カバー 2個







警報スイッチAL
補助スイッチAX
警報補助スイッチXL
裏面形B
埋込形P
ハンドルロックHL別売
端子カバーT付属
重量(kg)0.08
電気用品安全法適合
適合JIS規格C8201-2-1 Annex2

注意

  1. 1.ソルダレス端子に機器用電線など芯線の細いより線を使用する場合は、棒状あるいは板状圧着端子をご利用ください。
  2. 2.より線をはんだ固めしてソルダレス端子に接続すると、ねじがゆるんで過熱の原因となりますので、絶対にさけてください。
  3. 3.ソルダレス端子は、接続可能電線は1本としています。2本以上の電線を接続しないでください。
  4. 4.NCB 2P2E20S、30Sの負荷側は差込み端子のため、より線を直接接続することはできません。
  5. 5.NCB 2P2E20S、30Sの差込み端子へより線を接続する場合は、3.5mm2、5.5mm2:TC5.5-21-ST-C(ニチフ製)の絶縁キャップ付棒圧着端子を使用してください。
型番
NCB2P2E20
NCB2P2E30
型番通常単価最小発注数量スライド値引通常
出荷日
定格電流
(A)

928円

10個あり

在庫品1日目

当日出荷可能

20

938円

1個あり

1日目

30

Loading...

  1. 1


基本情報

アンペアフレーム 30AF 定格遮断容量 AC200Vの時(kA) 2.5 極数 2
取付方法 金具止め 接続方式 表面型 代表規格 PSE
JIS規格 定格使用電圧(V) AC200V 注文単位数量(台) 10
