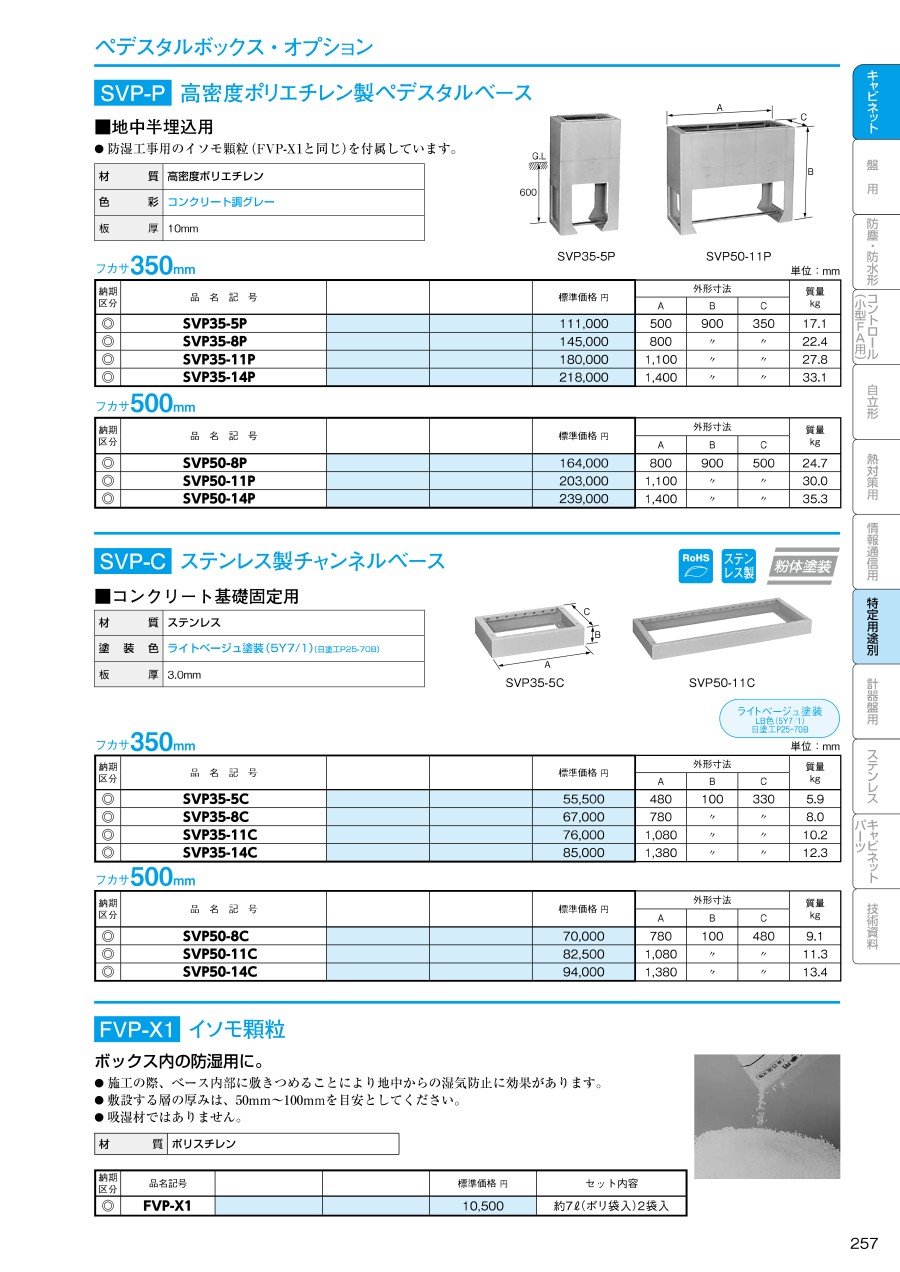

SVP-C ステンレス製チャンネルベース・コンクリート基礎用

製品仕様

製品イメージ

• ※ 日束ペデスタルは低圧専用ですので、高圧／特別高圧には、絶対、使用しないでください。
• ※ ペデスタルの転倒防止の為、水はけの悪い場所、軟弱地、車両と接触する恐れのある場所等には、設置しないでください。
• ※ 使用環境等により部品の劣化等が発生いたします。落下、転倒、水の侵入等の発生の原因となりますので定期的に点検を行い、適宜部品交換してください。
• ※ 部品脱落の恐れがあります。配線工事完了時に全ての部品取付ネジを増し締めしてください。

製品仕様

標準施工手順

1. 1.あらかじめ配管を済せ、設置用のコンクリート基礎を作ります。コンクリート基礎の外形寸法は、チャンネルベース寸法（表1）より少し大きめとします。
   コンクリート基礎の高さは地表上100m程度、地中埋設部深さは施工場所の状況に合せて、基礎の強度が充分確保できる寸法としてください。（最低でも400mm以上）又、チャンネルベース取付面は水平としてください。G部は、開口状態又はコンクリート充てん状態のいずれも使用できます。（図1）

2. 2.アンカーボルト又はアンカーナットの施設は（表1）を参考にして、確実に行ってください。（アンカーボルトの場合は、突出高さを50mm程度に留めておいてください。）

3. 3.コンクリート基礎を充分養生させ、硬化した後、アンカーボルト又はナットでチャンネルベースを取付けます。（図2）
   チャンネルベースは（図2）矢印側が前面となります。

4. 4.ケーブル又は電線管の同定はチャンネルペース背面に設けてありますφ14（直径14mm）ヌキ穴を利用して、市販のパイラッククリップ等で行います。（図2）

5. 5.ペデスタルボックス（別売品）の設置は付属の取扱説明書に従ってください。（図3）

図1

表1

図2

図3

• （表1）チャンネルベース下面寸法表
