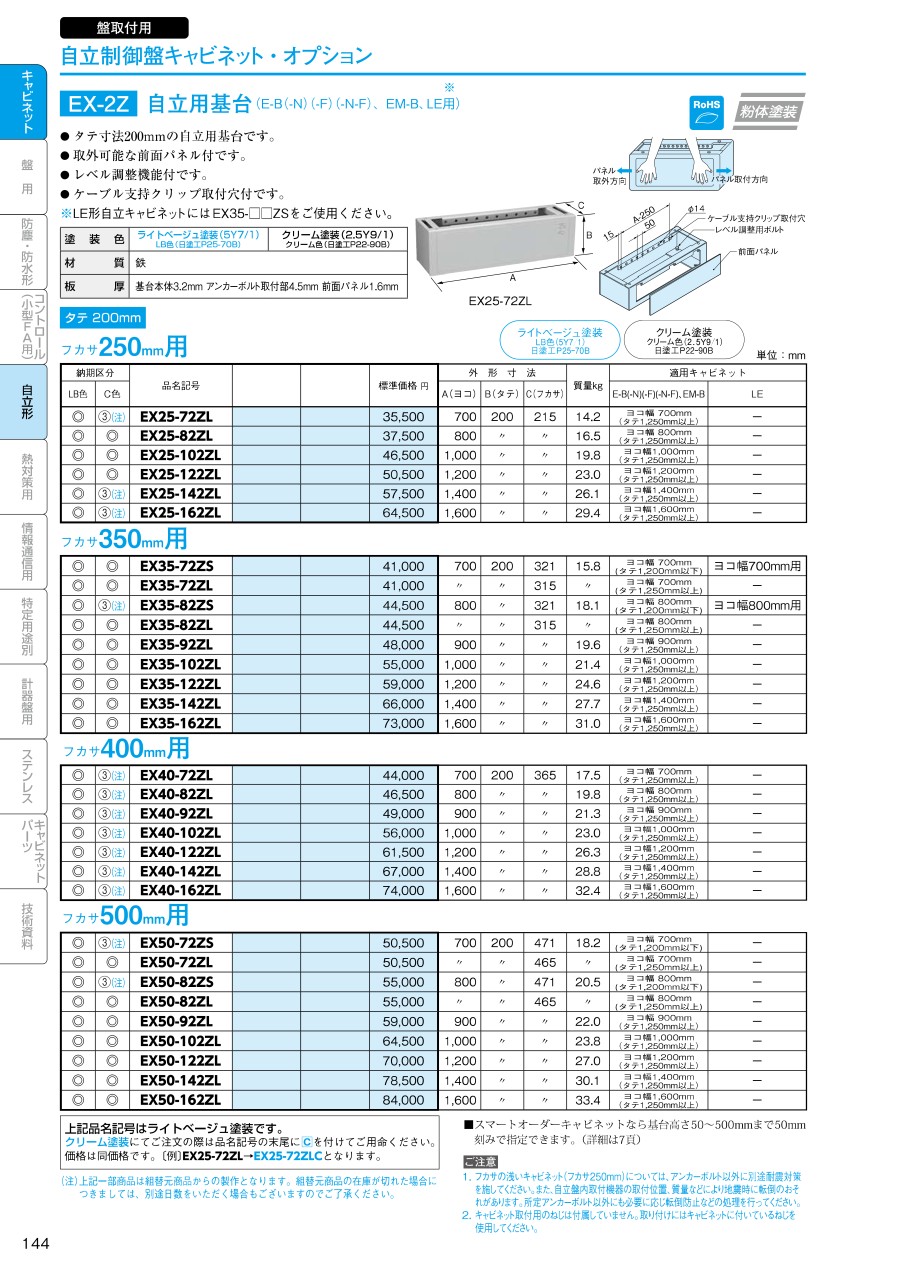

EX-2Z E用自立用基台

製品仕様

製品イメージ

構造図

調整方法

調整方法

1. 1.付属の六角ボルトに六角ナットを取付け、基台底面の溶接ナットにボルトをねじこんでいき、設置面が平行になるようにする。
2. 2.設置面が平行になったら六角ナットを締め付け、ボルトを固定。

寸法図・各部名称

各部名称



（単位：mm）



製品詳細一例

• ※ キャビスタ対応における自立制御盤セミオーダー（E）タテ1,200mm以下の製品につきまして一部製品サイズで上記商品が使用できない場合がございます。

注1. フカサの浅いキャビネット（E25シリーズ）については、アンカーボルト以外に別途耐震対策を施してください。また、自立盤内取付機器の取付位置、質量などにより地震時に転倒のおそれがあります。所定アンカーボルト以外にも必要に応じ転倒防止などの処理を行ってください。
注2. キャビネット取付用のねじは付属していません。取付けにはキャビネットに付いているねじを使用してください。

アンカーボルトについて

アンカーボルト

• キャビネット盤内の取付機器の設置位置や重量等により、地震、台風時に転倒の恐れがある。所定のアンカーボルト以外にも必要に応じ転倒防止等の処理を行う。転倒防止の処理がされていませんと、キャビネットが転倒し、機器の故障やケガの原因になる可能性がある。
• 取付けする自立キャビネットのサイズや重心位置及び設置床面の種類などを十分考慮、検討の上、使用するアンカーボルトの径や種類を選定する。アンカーボルトの径や種類が適切でないと、キャビネットが転倒し、機器の故障やケガの原因になる可能性がある。
• 基台底面のアンカーボルト取付用穴4-φ20（直径20mm）を使用し、M16またはM12のアンカーボルトにて床面に固定する。EX-Z2（H200）シリーズのヨコ寸法800mm以上の製品については、ヨコ方向の中央部にもアンカーボルト固定用の取付穴があるので、必要に応じてアンカーボルト6点止めにて設置する。

-	最小埋め込み深さ（L）
ボルト径 M16	70mm
ボルト径 M12	60mm

使用上の注意

• ※ フカサ寸法250の製品（EX25シリーズ）については、アンカーボルト以外に別途耐震対策を施してください。キャビネットが転倒し、機器の故障やケガの原因になる可能性があります。
• ※ キャビネットへの取付作業はケガ防止のため、原則として二人以上で行ってください。
• ※ キャビネット盤内の取付機器の設置位置や重量等により、地震・台風時に転倒の恐れがあります。所定のアンカーボルト以外にも必要に応じ転倒防止の処理を行ってください。転倒防止の処理が行われていないと、キャビネットが転倒し、機器の故障やケガの原因になる可能性があります。
• ※ 基台底面のアンカーボルト取付用穴φ20（直径20mm）を使用し、M16またはM12のアンカーボルトにて床面に固定してください。
• ※ アングル等を使って設置面を上げる際は、下側からキャビネット内部に水が浸入する恐れがあります。
