日東工業

AZM ポールスタンド

カタログ |

通常単価(税別): 25,270円

税込単価: 27,797円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：2 日目

キャストボックスCSE用、コントロールステーションボックスCSH用ポールスタン...

用途
ポールスタンド
摘要
ボックスソケットACH-42付
特記
アルミボックスオプション
材質
ベース:アルミ鋳造製
ポール:厚鋼管42
塗装色
ライトベージュ塗装(デザイン粉体塗装)(5Y7/1)

AZM-42

閲覧中の商品と併せてご検討ください

AZM-42の仕様・寸法情報

用途

ポールスタンド

摘要

ボックスソケットACH-42付

特記

アルミボックスオプション

材質

ベース:アルミ鋳造製
ポール:厚鋼管42

塗装色

ライトベージュ塗装(デザイン粉体塗装)(5Y7/1)

RoHS?

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

製品仕様

製品イメージ

AZM-42

ポール：厚鋼電線管42（ポール径47.8mm）
備考：ボックスソケットACH-42付
製品質量：6.5kg

寸法図

（単位：mm）

寸法図

コントロールステーション取付方法

分解図

1.ボデー底面に下表で穴加工する（φ48.5～50（直径48.5～50mm））
2.ボックスソケットをポールスタンドから外す
3.ロックナット1を使用してボデーに固定する
4.ボデーとポールスタンドを取り付け、方向を決めてからロックナット2で固定する

機種	A寸法
CSE-11、 115、 12、 125 CSH-1、 2、 3、 4 CSH-1S、 2S、 3S、 4S	39mm
上記以外のコントロールステーションボックスの機種	45mm

型番リスト

表示件数

型番

AZM-42

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

25,270円

( 27,797円 )

3日目

詳細情報

基本情報

基本情報

キャストボックスCSE用、コントロールステーションボックスCSH用ポールスタンド。
【特長】
・べースは堅固なアルミ鋳造製で、アンカーボルト取付穴が設けてあります
・軽量のため持ち運びが容易です
・屋内・屋外兼用でご利用いただけます
・電線外部引出口が設けてあります
・厚鋼電線管用ボックスソケット（ACH-42）付
・塗装色：ライトベージュ塗装（デザイン粉体塗装）（5Y7/1）
・材質：ベース：アルミ鋳造製
・ポール：厚鋼管42

日東工業ボックス穴加工サービス開始しました！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

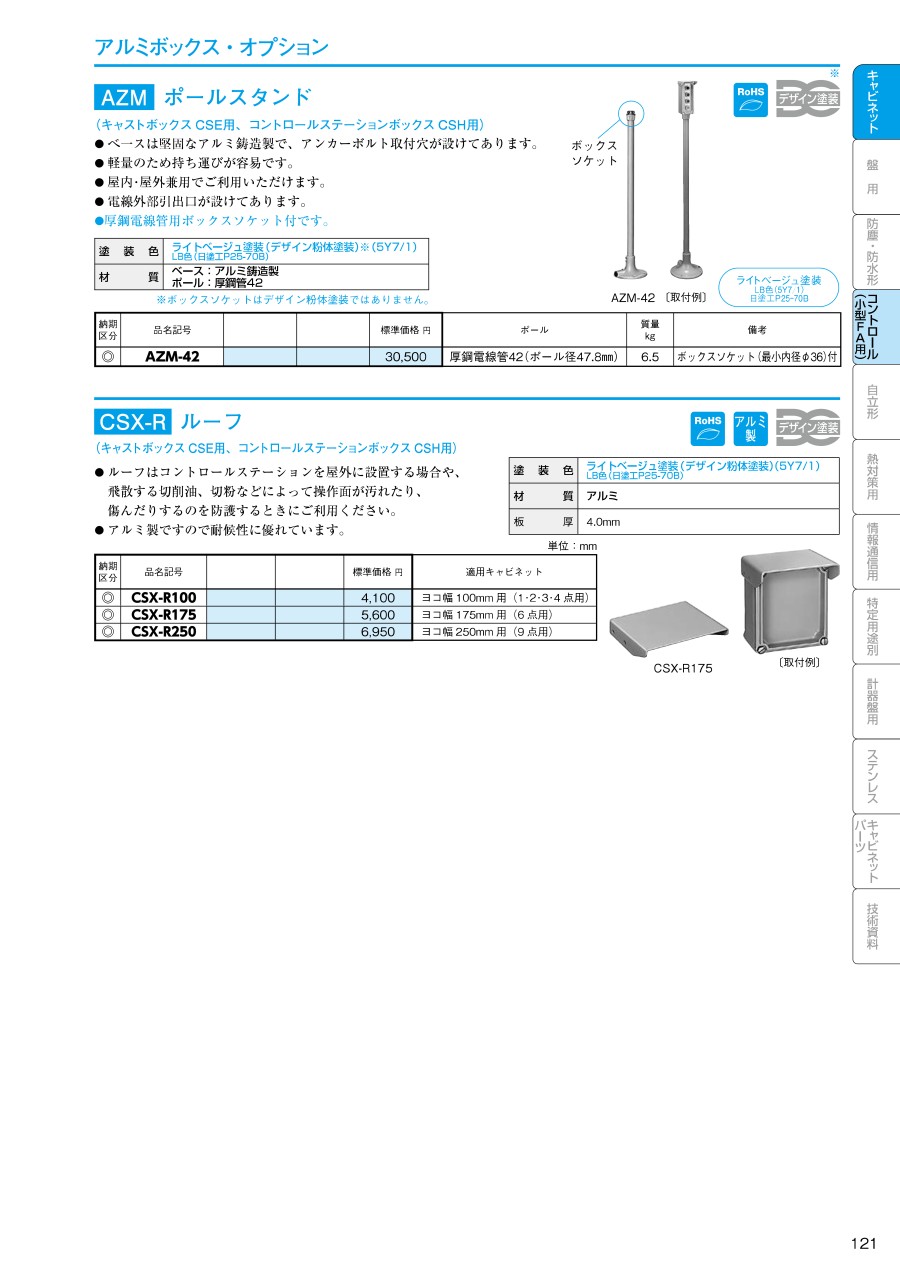

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

日東工業
CSX-R ルーフ
コントロールステーションを屋外に設置する場合や、飛散する切削油、切粉等によって操作面が汚れたり、傷んだりするのを防護するときに使用するルーフです。アルミ製です。
日東工業
CSX-B ブラインドキャップ
不用な押ボタン取付穴を確実にふさぐブラインドキャップです。パッキン拡張方式をとっていますので、防塵･防水性能が確実です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
